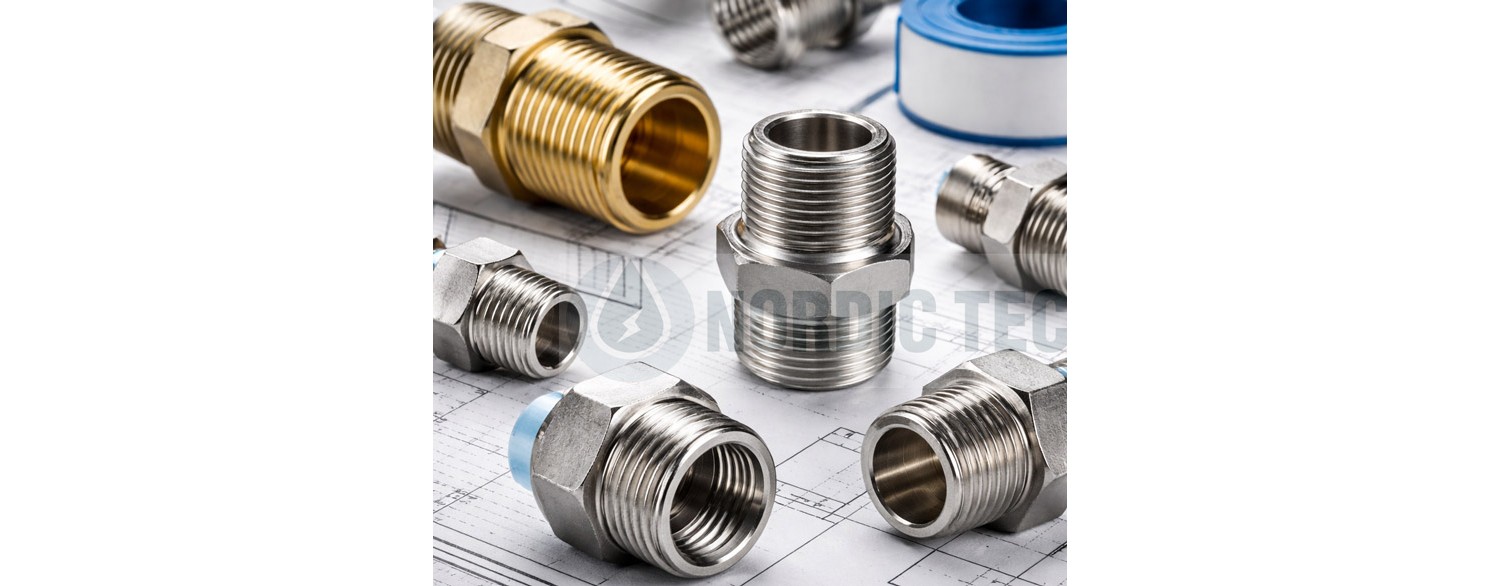

NPT-Gewinde – was für eine Gewindeart ist das?

Rohrgewinde werden häufig in Sanitär-, Gas- und Industrieinstallationen verwendet - aber weltweit gibt es unterschiedliche Gewindestandards. Daher kann sich ein 1-Zoll-Gewinde in den USA z. B. von einem 1-Zoll-Gewinde in Europa unterscheiden - und folglich können Sanitärgeräte aus diesen Ländern in dieser Hinsicht untereinander inkompatibel sein. In Europa wird allgemein der BSP-Gewindestandard verwendet, und wenn die Gewindeart nicht angegeben wird, sondern nur die Größe (z. B. 1", 1 1/4", 3/4" usw.), dann ist damit vermutlich die Gewindegröße in Bezug auf den BSP-Standard gemeint. In den USA, Kanada und außerhalb Europas ist jedoch häufig דווקא das NPT-Gewinde am beliebtesten. Das bedeutet nicht, dass NPT in Europa überhaupt nicht vorkommt, obwohl es deutlich seltener ist. Es hat bestimmte Anwendungen.

Aus dem Artikel erfährst du, was genau ein NPT-Gewinde ist und wodurch es sich von anderen Arten von Rohrgewinden unterscheidet. In diesem Artikel erklären wir, wo es verwendet wird und welche charakteristischen Merkmale es hat.

Was ist ein NPT-Gewinde?

Das NPT-Gewinde (National Pipe Thread) ist ein Standard für Rohrgewinde, der hauptsächlich in den Vereinigten Staaten, in Kanada sowie in Ländern verwendet wird, die amerikanische technische Normen nutzen. Es handelt sich um ein konisches Gewinde, was bedeutet, dass sein Durchmesser entlang der Gewindelänge abnimmt.

Dank der konischen Form bildet das NPT-Gewinde beim Anziehen eine sehr dichte Verbindung. Die Abdichtung entsteht durch das Aneinanderpressen der Gewindeflächen. In der Praxis werden häufig zusätzlich Teflonband (PTFE) oder spezielle Dichtpasten verwendet.

NPT-Gewinde – Merkmale und Aufbau

Das wichtigste Merkmal des NPT-Gewindes ist seine konische Konstruktion. Der Konus hat eine Neigung von 1:16, was bedeutet, dass sich der Gewindedurchmesser um 1 Einheit pro 16 Längeneinheiten ändert. Eine einfache Unterscheidung, obwohl es hinsichtlich der konischen Struktur leicht an eine Untervariante des BSP-Gewindes erinnern kann, nämlich das konische BSPT (ohne jedoch mit ihm kompatibel zu sein).

Das NPT-Gewinde besitzt außerdem einen charakteristischen Gewindewinkel von 60°. Dadurch arbeitet es gut mit Elementen zusammen, die nach demselben Standard gefertigt sind. Im Gegensatz zu europäischen Rohrgewinden erfolgt die Abdichtung nicht auf der Stirnfläche, sondern direkt auf dem Gewinde.

Es ist auch wichtig zu wissen, dass NPT-Gewinde in verschiedenen Größen vorkommen, wie 1/4", 3/8", 1/2", 3/4" oder 1". Diese Größen beziehen sich auf den Nenndurchmesser des Rohrs und nicht auf den tatsächlichen Gewindedurchmesser.

☑️✅ Das Benennungssystem der NPT-Gewindegrößen ist daher zollbasiert - genauso wie im Fall von BSP. Deshalb sollte man bedenken, dass ein 3/4-Zoll-NPT-Gewinde und ein 3/4-Zoll-BSP-Gewinde nicht miteinander kompatibel sein werden.

✅ Tabelle der NPT-Gewinde. Genaue Maße

Die Tabelle der NPT-Gewinde findest du unten, sie zeigt die genauen Maße der Gewinde dieses Standards zusammen mit Erklärungen unter der Tabelle.

Erklärungen:

• TPI (Threads Per Inch) bezeichnet die Anzahl der Gewindegänge pro Zoll Länge.
• Der Außendurchmesser des Gewindes ist der tatsächliche Gewindedurchmesser, gemessen an den Gewindespitzen.
• NPT-Gewinde sind konische Gewinde mit einer Konizität von 1:16 und einem Gewindewinkel von 60°.
• An manchen Stellen im Internet oder in der Fachliteratur findet man auch Tabellen der NPT-Gewinde, die minimal andere Daten hinsichtlich des Außendurchmessers angeben, sie unterscheiden sich im Bereich von 0,08-0,10 mm. Das hat jedoch keine Bedeutung für die endgültige Dichtheit.

Magnetitabscheider Schlammabscheider 1 Zoll Nordic Tec DN25

DE-Schlammabscheider-Heizung-1-Zoll-NT

64,50 €

In den Warenkorb

Wasserenthärter Kalkschutz Nordic Tec Bluestream 3/4"

DE-BlueStream 3/4"

159,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-32-30 1" 175kW

NT Ba-32-30

162,50 €

In den Warenkorb

NPT-Gewinde und andere Rohrgewinde

Das NPT-Gewinde wird häufig mit anderen Rohrgewindestandards verwechselt, insbesondere mit dem in Europa verwendeten BSP-Gewinde. Die Unterschiede zwischen ihnen sind jedoch wesentlich.

Das BSP-Gewinde (British Standard Pipe) gibt es in zwei Varianten: BSPP (zylindrisches Gewinde) sowie BSPT (konisches Gewinde). Obwohl das BSPT-Gewinde ebenfalls konisch ist, ist seine Geometrie anders als beim NPT. Es unterscheidet sich unter anderem im Gewindewinkel, der 55° beträgt. Daher kann man es zwar versuchen - aber man wird auf Probleme mit der Abdichtung stoßen.

Aus diesem Grund sollten Elemente mit NPT-Gewinde nicht mit BSP-Elementen verbunden werden. Obwohl man sie manchmal mechanisch zusammenschrauben kann, wird eine solche Verbindung nicht vollständig dicht sein und kann zu Leckagen führen.

• ✅ Siehe auch: Nordic Tec Wärmetauscher nach Anschlussgröße

Wo wird das NPT-Gewinde verwendet?

Das NPT-Gewinde wird sehr häufig in industriellen und technischen Installationen verwendet. Am häufigsten findet man es in:

• einigen Wasserinstallationen, meist solchen, die importierte Komponenten enthalten (hauptsächlich aus den USA und Kanada)
• in Gasanlagen
• in Druckluftinstallationen
• in aus den USA importierten Industrieanlagen
• in Druck- oder Temperatursensoren
• in speziellen Wärmetauschern, die aus den USA importiert wurden oder für sehr spezifische Anwendungen bestimmt sind

Aufgrund der Beliebtheit amerikanischer technischer Geräte taucht das NPT-Gewinde auch in vielen nach Europa importierten Produkten auf, z. B. in UV-Lampen für Wasser im Haus, die vom amerikanischen Markt stammen (europäische Hersteller verwenden eher BSP), oder in Spezialfiltern.

Wie erkennt man ein NPT-Gewinde?

Das Erkennen eines NPT-Gewindes kann schwierig sein, besonders wenn wir es mit anderen Rohrgewinden vergleichen. Es gibt jedoch einige Merkmale, die bei der Identifikation helfen.

Erstens ist das NPT-Gewinde deutlich konisch. Das bedeutet, dass sein Durchmesser allmählich kleiner wird. Zweitens hat es einen Gewindewinkel von 60°. Drittens ist es meist mit der Abkürzung NPT in der technischen Dokumentation oder auf der Verpackung des Elements gekennzeichnet - sofern man überhaupt über eine Dokumentation verfügt.

In professionellen Anwendungen werden zur Identifikation von Gewinden spezielle Gewindelehren sowie Messinstrumente verwendet.

Warum ist die Dichtheit des NPT-Gewindes so gut?

Die konische Konstruktion des NPT-Gewindes bewirkt, dass sich die Gewinde beim Anziehen der Elemente sehr stark gegeneinander pressen. Dadurch entsteht eine Verbindung mit hoher Dichtheit.

Der zusätzliche Einsatz von Teflonband oder Dichtpaste füllt Mikrolücken zwischen den Gewinden aus. Dadurch ist die Verbindung selbst bei hohem Druck gegen Leckagen beständig.

Aus diesem Grund wird das NPT-Gewinde häufig in Installationen verwendet, die Zuverlässigkeit und dauerhafte Verbindungen erfordern - und deshalb hat es im Laufe der Zeit den aus Großbritannien stammenden BSP-Standard in den USA verdrängt.

• ✅ Siehe auch: Wärmetauscher der Marke Nordic Tec für Fernwärme

Klassische hydraulische Weiche für 2 Heizkreise - 50 kW

Sp50x1

84,99 €

In den Warenkorb

Hydraulische Weiche 50 kW + Manometer / Thermometer

SNT-A-70

89,99 €

In den Warenkorb

Hydraulische Weiche STN25 70 kW - für 3 Heizkreise

SNT25

89,99 €

In den Warenkorb

Zusammenfassung – NPT-Gewinde in technischen Installationen

Das NPT-Gewinde ist einer der wichtigsten Standards für Rohrgewinde, die in der Technik verwendet werden. Seine konische Konstruktion ermöglicht sehr dichte Verbindungen, was es zu einer beliebten Lösung in Wasser-, Gas- und Industrieinstallationen macht.

Obwohl in Europa häufiger BSP-Gewinde verwendet werden, taucht das NPT-Gewinde weiterhin in vielen aus Nordamerika importierten Geräten auf. Deshalb ist die Kenntnis seiner Eigenschaften sowie der Unterschiede zu anderen Standards bei der Montage und Wartung von Installationen sehr nützlich. Außerdem sollte man daran denken, dass es auch andere, seltenere Standards gibt, die für konkrete Anwendungen bestimmt sind, z. B. für Gas, wie SAE-Gewinde (ebenfalls amerikanischen Ursprungs).
