Gewindesteigung – was ist das und was bedeutet es?

Gewinde sind eine der am häufigsten verwendeten Methoden, um Elemente in der Technik, in Sanitärinstallationen, in der Industrie sowie in der Mechanik miteinander zu verbinden. Es gibt viele Gewindestandards (z. B. BSP, NPT oder SAE). Einer der wichtigsten Parameter eines Gewindes ist seine Steigung. Viele Menschen begegnen diesem Begriff beim Montieren von Schrauben, Verbindungsstücken oder Installationselementen, wissen jedoch nicht immer genau, was er bedeutet. In diesem Artikel erklären wir, was die Gewindesteigung ist, wie sie gemessen wird und warum sie in der Praxis eine so große Bedeutung hat.

Was ist die Gewindesteigung?

Die Gewindesteigung ist der Abstand zwischen zwei benachbarten Gewindegängen, gemessen parallel zur Achse der Schraube oder des Rohrs. Mit anderen Worten: Es ist die Strecke, um die sich eine Schraube bei einer vollständigen Umdrehung im Gewinde bewegt.

Dieser Parameter ist von entscheidender Bedeutung für die richtige Passung von Gewindeelementen. Wenn zwei Elemente eine unterschiedliche Gewindesteigung haben, kann ihre Verbindung miteinander erschwert sein.

Die Gewindesteigung bestimmt also, wie dicht die Gewindegänge auf einem bestimmten Element angeordnet sind.

Wie wird die Gewindesteigung gemessen?

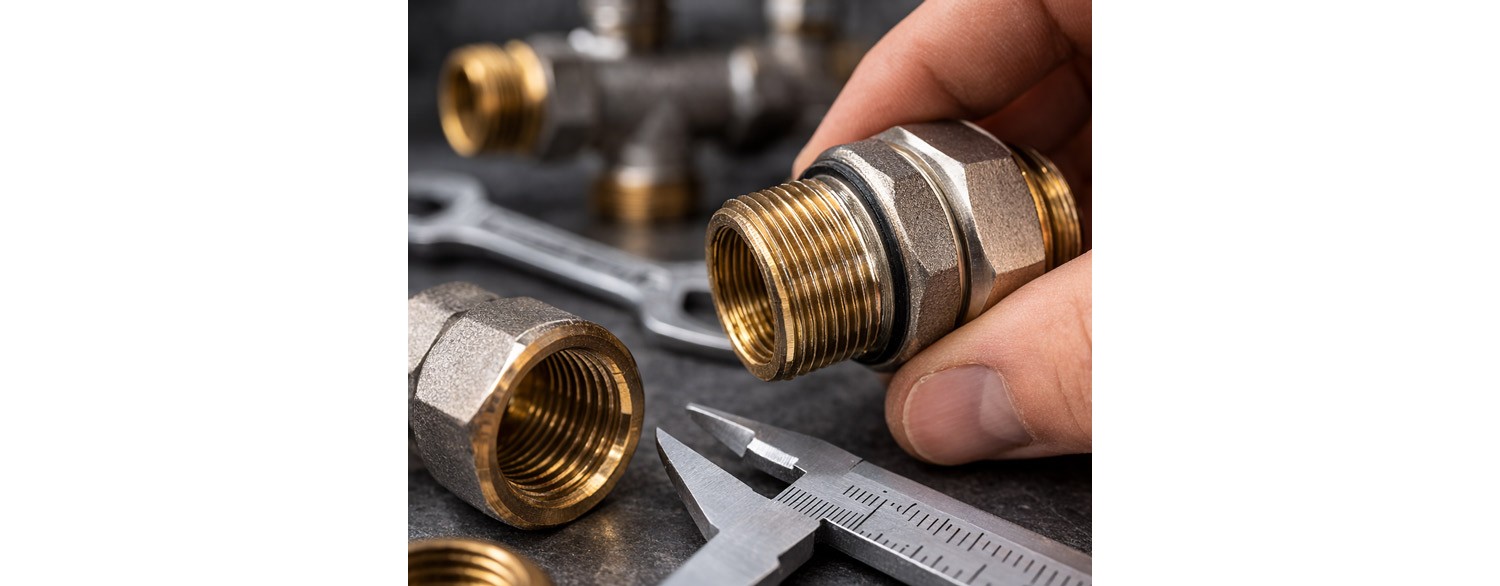

Die Gewindesteigung kann auf verschiedene Weise bestimmt werden. Die einfachste Methode ist die Messung des Abstands zwischen zwei aufeinanderfolgenden Gewindespitzen mit einer Schieblehre oder mit einem speziellen Werkzeug, das Gewindelehre genannt wird.

Bei metrischen Gewinden wird die Steigung direkt in Millimetern angegeben. Beispielsweise kann ein M10-Gewinde eine Steigung von 1,5 mm haben, was bedeutet, dass der Abstand zwischen den aufeinanderfolgenden Gewindegängen genau 1,5 mm beträgt.

In angloamerikanischen Systemen, wie z. B. zölligen BSP-Gewinden, wird statt der Steigung häufig die Anzahl der Gewindegänge pro Zoll angegeben. Dieser Parameter wird mit der Abkürzung TPI (Threads Per Inch) bezeichnet.

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-23-40 3/4" 165kW

NT Ba-23-40

126,99 €

In den Warenkorb

Pumpengruppe mit Mischer Fußbodenheizung oder Heizkörper | Nordic Tec GPN-180mm-3DR

DE-Mischgruppe-GPN-180mm-3DR

119,99 €

In den Warenkorb

Gewindesteigung bei metrischen Gewinden

Bei metrischen Gewinden ist die Gewindesteigung einer der grundlegenden Parameter zur Beschreibung eines bestimmten Gewindes. Die Gewindebezeichnung besteht in der Regel aus dem Buchstaben M und dem Gewindedurchmesser in Millimetern.

Zum Beispiel bedeutet die Bezeichnung M12 ein Gewinde mit einem Durchmesser von 12 mm. In der Standardausführung hat ein M12-Gewinde eine Steigung von 1,75 mm, obwohl in einigen Anwendungen auch Feingewinde mit kleinerer Steigung vorkommen.

Gewinde mit kleinerer Steigung ermöglichen eine präzisere Einstellung der Verbindung und bieten häufig auch eine höhere Beständigkeit gegen selbstständiges Lösen.

Gewindesteigung bei Rohrgewinden

In Sanitärinstallationen werden sehr häufig Rohrgewinde verwendet, wie z. B. BSP oder NPT. In Europa ist BSP eindeutig vorherrschend. In diesen Systemen wird die Gewindesteigung meist durch die Anzahl der Gewindegänge pro Zoll (TPI) bestimmt.

Zum Beispiel hat ein 1/2"-NPT-Gewinde 14 Gewindegänge pro Zoll. Das bedeutet, dass sich auf einer Länge von einem Zoll 14 Gewindegänge befinden.

In der Praxis bedeutet dies auch einen bestimmten Abstand zwischen den aufeinanderfolgenden Gewindegängen, in der technischen Dokumentation trifft man jedoch häufiger auf den TPI-Wert.

Warum ist die Gewindesteigung wichtig?

Die Gewindesteigung ist ganz einfach wichtig für die Funktion von Gewindeverbindungen – also für ihre Dichtheit. Vor allem entscheidet sie darüber, ob zwei Elemente zueinander passen.

Wenn die Gewindesteigung nicht übereinstimmt, können die Elemente nicht korrekt verschraubt werden, und der Versuch, sie zu verbinden, kann – manchmal sogar – zur Beschädigung des Gewindes führen.

Die Gewindesteigung beeinflusst auch:

• die Geschwindigkeit des Einschraubens des Elements

• die Anpresskraft in der Verbindung

• die Beständigkeit gegen selbstständiges Lösen

• die Präzision der Einstellung

Daher ist in vielen technischen Anwendungen die Wahl der richtigen Gewindesteigung sehr wichtig.

Plattenwärmetauscher NORDIC Ba-32-30 1" 175kW

NT Ba-32-30

162,50 €

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 6 Fach

Edelstahl-Verteiler-INOX-6

109,99 €

In den Warenkorb

UV-Wasserfilter Nordic Tec mit PHILIPS UVC 30W 8GPM 3/4"

NT UV 30W-PH

178,50 €

In den Warenkorb

Wie erkennt man die Gewindesteigung?

Das Erkennen der Gewindesteigung kann bei der Reparatur von Geräten, beim Austausch von Verbindungsstücken oder beim Anpassen von Installationselementen notwendig sein.

Am häufigsten verwendet man dafür spezielle Gewindelehren, mit denen sich die richtige Steigung schnell bestimmen lässt. Unter Werkstattbedingungen kann man auch den Abstand zwischen mehreren Gewindegängen messen und das Ergebnis durch ihre Anzahl teilen.

Dadurch kann man die ungefähre Gewindesteigung bestimmen und das passende Element auswählen.

Zusammenfassung – was ist die Gewindesteigung?

Die Gewindesteigung ist einer der grundlegenden Parameter, die jedes Gewinde beschreiben. Sie bestimmt den Abstand zwischen den aufeinanderfolgenden Gewindegängen und entscheidet darüber, wie Gewindeelemente zusammenarbeiten werden.

Die Kenntnis der Gewindesteigung ist besonders wichtig in der Mechanik, in der Hydraulik sowie bei der Montage technischer Installationen. Dank der richtigen Auswahl dieses Parameters ist es möglich, eine dauerhafte, dichte und sichere Verbindung zu erzielen, unabhängig davon, ob du ein Ventil, eine Pumpe, eine Pumpengruppe, einen Wärmetauscher, eine hydraulische Weiche oder einfach nur ein gewöhnliches Verbindungsstück anschließt.
