Stellantrieb für Fußbodenheizung – alles, was man wissen muss

In diesem Artikel erklären wir einfach und verständlich, was Fußbodenheizungs-Stellantriebe sind – genauer gesagt elektrische Stellantriebe für die Ventile von Fußbodenheizungsverteilern.

Was ist ein Stellantrieb für Fußbodenheizungsverteiler?

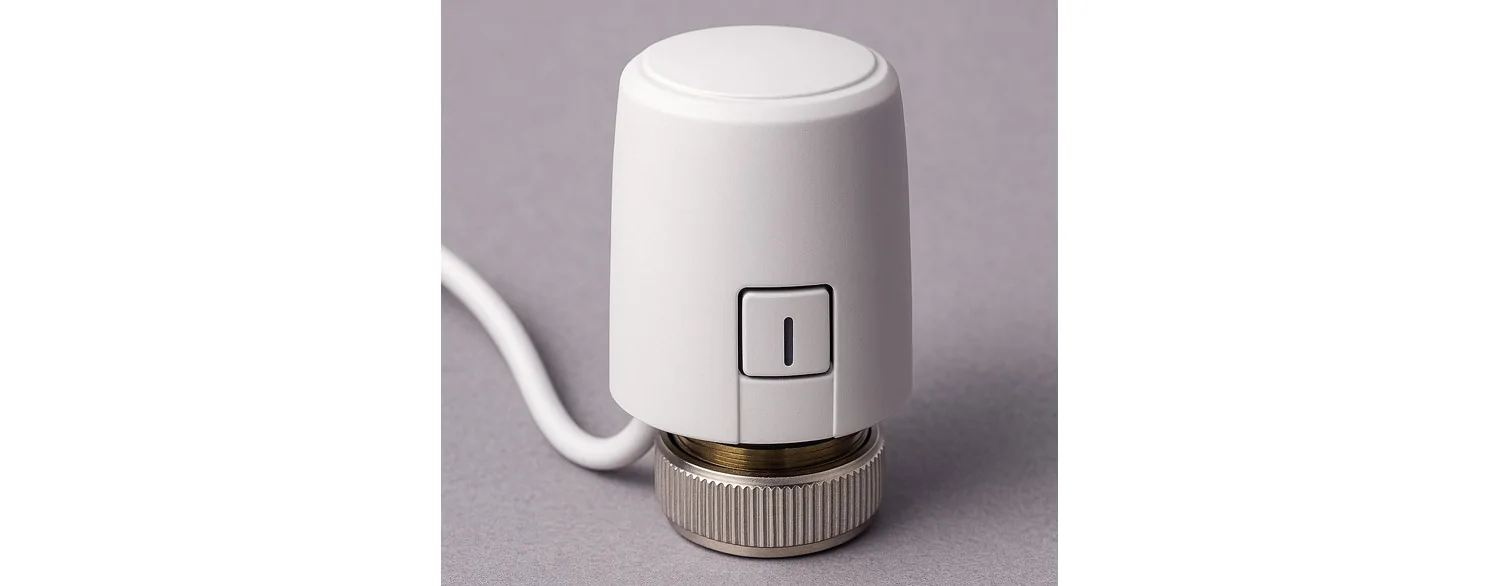

Ein Stellantrieb für Fußbodenheizungsverteiler ist ein kleines elektrisches Gerät, das an den Ventilen des Verteilers montiert wird und dessen Aufgabe es ist, den Wasserfluss in den einzelnen Heizkreisen automatisch zu öffnen oder zu schließen. Dies geschieht vollautomatisch – wenn die Raumtemperatur unter den Sollwert fällt, öffnet der Stellantrieb den entsprechenden Kreislauf, ermöglicht den Durchfluss von warmem Wasser und aktiviert somit die Heizung für den jeweiligen Raum.

Wenn die gewünschte Raumtemperatur (die wir am Raumthermostat eingestellt haben) erreicht ist, schließt der Stellantrieb das Ventil und stoppt den Durchfluss. Dadurch arbeitet die Fußbodenheizung effizient und präzise, sorgt für thermischen Komfort und spart Energie. Stellantriebe sind ein Schlüsselelement moderner Anlagen, bei denen jeder Kreislauf individuell gesteuert wird. Durch sie ist keine manuelle Steuerung mehr nötig – das System schaltet die Heizung nur in den Räumen ein, wo sie benötigt wird, selbst wenn jeder Raum eine andere Temperatur haben soll.

Heizkreisverteiler FBH Verteiler - 4 Kreise

RS-CO-4

74,50 €

In den Warenkorb

Heizkreisverteiler Fußbodenverteiler Heizverteiler 4 Heizkreise

PL-RD-CO-4

101,50 €

In den Warenkorb

FBH Verteiler Heizkreisverteiler Fußbodenheizung Eckventil 4 Kreise

RD-CO-4-kat-de

106,99 €

In den Warenkorb

Wie funktioniert ein elektrischer Stellantrieb am Fußbodenheizungsverteiler?

Ein elektrischer Stellantrieb am Fußbodenheizungsverteiler arbeitet durch ein elektrisches Signal, das seinen Öffnungs- oder Schließmechanismus aktiviert. Meistens arbeitet er mit einem Raumthermostat zusammen – wenn dieser feststellt, dass die Raumtemperatur unter den eingestellten Wert gefallen ist, sendet er ein Signal an den Stellantrieb. Der Stellantrieb erhitzt ein thermisches Element oder aktiviert einen kleinen Motor, der den Ventilstößel drückt und den Durchfluss von warmem Wasser durch den jeweiligen Heizkreis ermöglicht (der wiederum typischerweise für die Wärmeversorgung eines bestimmten Raums zuständig ist). Sobald die Solltemperatur erreicht ist, unterbricht der Thermostat das Signal, und der Stellantrieb schließt das Ventil, wodurch der Warmwasserdurchfluss unterbrochen wird. Natürlich bleibt der Boden noch eine Weile warm, das System arbeitet sparsam und ohne unser Zutun.

Der gesamte Prozess läuft somit automatisch ab, was eine präzise Temperatursteuerung in jedem Raum ermöglicht. Diese Stellantriebe arbeiten in der Regel im NC-System (Normally Closed – normalerweise geschlossen) oder NO (Normally Open – normalerweise geöffnet), abhängig von der Art der Anlage und den Benutzerpräferenzen.

Arten von Fußbodenheizungs-Stellantrieben – NC, NO und ihre Anwendung

Wie bereits erwähnt, gibt es Stellantriebe für Fußbodenheizungsverteiler in zwei Grundversionen: NC (Normally Closed – normalerweise geschlossen) und NO (Normally Open – normalerweise geöffnet). Der Unterschied liegt im Standardzustand des Ventils, wenn der Stellantrieb nicht mit Strom versorgt wird.

✅ NC-Stellantriebe sind die am häufigsten verwendete Lösung. Im stromlosen Zustand bleibt das Ventil geschlossen, was bedeutet, dass kein Wasser durchfließt. Erst bei Erhalt eines elektrischen Signals (z.B. vom Thermostat) öffnet der Stellantrieb das Ventil und ermöglicht den Durchfluss von warmem Wasser durch den jeweiligen Heizkreis. Diese Lösung ist sicher und energieeffizient – wenn das System ausgeschaltet wird oder ein Stromausfall auftritt, schließen sich die Kreisläufe automatisch, was unkontrollierter Überhitzung vorbeugt.

NO-Stellantriebe funktionieren umgekehrt – im Ruhezustand (ohne Strom) bleibt das Ventil geöffnet. Es schließt sich erst bei Erhalt eines Signals. Diese Art von Stellantrieben wird seltener eingesetzt, hauptsächlich in speziellen Anlagen, wo ein kontinuierlicher Wasserdurchfluss bei Stromausfall notwendig ist.

Die Wahl des richtigen Stellantriebtyps hängt vom Anlagenkonzept, der Steuerungsart sowie den Präferenzen des Benutzers und des Installateurs ab. In den meisten häuslichen Fußbodenheizungssystemen wird die NC-Version verwendet – aber klären Sie dies mit dem Fachmann, der Ihre Fußbodenheizung installieren soll.

Worauf sollte man bei der Auswahl eines Stellantriebs für die Fußbodenheitung achten?

☑️✅ Sehr wichtig - was man wissen muss, um die Stellantriebe richtig für unseren Fußbodenheizungsverteiler auszuwählen.

Bei der Auswahl eines Stellantriebs für den Fußbodenheizungsverteiler müssen unbedingt einige Schlüsselmerkmale beachtet werden, die über Kompatibilität, Langlebigkeit und Zuverlässigkeit entscheiden – sonst passt der Stellantrieb möglicherweise nicht zum jeweiligen Verteiler. Folgendes ist zu beachten:

• Den Gewindeanschluss des Stellantriebs an die Ventile des Fußbodenheizungsverteilers anpassen – am häufigsten trifft man auf das Gewinde M30x1,5, aber einige Verteiler erfordern möglicherweise Adapter oder Stellantriebe mit einem anderen Anschlusstyp. Die meisten Verteiler, wie z.B. die der Marke Nordic Tec, sind für das M30x1,5-Gewinde ausgelegt – und dazu passt die Mehrheit der auf dem Markt erhältlichen Stellantriebe. Wenn Sie jedoch einen Verteiler mit anderem Gewinde kaufen, kann es schwierig werden, einen passenden Stellantrieb zu finden.
• Ein weiterer wichtiger Aspekt ist die Betriebsspannung – Stellantriebe gibt es typischerweise in 230V- oder 24V-Ausführungen. Die Wahl hängt vom Typ der Elektroinstallation und dem verwendeten Steuerungssystem ab. 24V-Stellantriebe werden oft in anspruchsvolleren Systemen mit zentraler Steuerung eingesetzt, während 230V-Modelle in einfacheren Hausinstallationen üblich sind. Wenn Sie eine Fußbodenheizung in einem Einfamilienhaus planen, ist die klassische Variante (230V) fast sicher die richtige für Sie.
• Wichtig ist, ob ein NC- (normalerweise geschlossen) oder NO-Stellantrieb (normalerweise geöffnet) gewählt werden soll – wie bereits erläutert, hängt dies vom Charakter der Anlage ab. Man kann auch auf die Öffnungszeit (z.B. 2–5 Minuten), die Schutzart (z.B. IP54), die wartungsfreie Konstruktion sowie das Vorhandensein einer Stellungsanzeige für den Ventilstößel achten – aber dazu befragen Sie am besten den Fachmann, der für die Montage verantwortlich ist.
• Prüfen Sie, ob der Stellantrieb mit den vorhandenen Raumthermostaten kompatibel ist. Aus diesem Grund lohnt es sich möglicherweise, Fußbodenheizungs-Stellantriebe und Temperaturregler zusammen an einem Ort zu kaufen – um z.B. den Verkäufer um die Zusammenstellung eines passenden, kompatiblen Sets bitten zu können.

Ein gut gewählter Stellantrieb für die Fußbodenheizung gewährleistet einen effizienten Betrieb des Systems, eine präzise Temperatursteuerung und eine lange Lebensdauer der gesamten Anlage.

Heizkreisverteiler Fußbodenverteiler Heizverteiler 5 Heizkreise

DE-RD-CO-5

111,99 €

In den Warenkorb

Heizkreisverteiler Fußbodenverteiler Heizverteiler 6 Heizkreise

RD-CO-6

122,50 €

In den Warenkorb

Heizkreisverteiler Fußbodenverteiler Heizverteiler 7 Heizkreise

RD-CO-7

136,50 €

In den Warenkorb

Häufigste Probleme mit Fußbodenheizungs-Stellantrieben und wie man sie vermeidet

Stellantriebe für Fußbodenheizungsverteiler sind in der Regel zuverlässig, Ausfälle sind selten. Mit der Zeit können jedoch gewisse Betriebsprobleme auftreten. Eine der häufigsten Störungen ist, dass der Stellantrieb nicht auf das Signal des Thermostats reagiert, was an einem beschädigten Kabel, fehlender Spannung oder einem Defekt des Stellantriebs selbst liegen kann. Dieses Problem lässt sich minimieren, indem man bewährte Qualitätsprodukte verwendet und bei der Montage auf korrekte elektrische Verbindungen achtet.

Ein weiteres typisches Problem ist ein blockierter Ventilstößel des Ventils, insbesondere wenn das System längere Zeit nicht genutzt wurde. In solchen Fällen kann der Stellantrieb das Ventil nicht öffnen oder schließen, was zu fehlendem oder dauerhaftem Durchfluss führt. Um dies zu vermeiden, wird empfohlen, die Anlage regelmäßig zu betreiben, auch außerhalb der Heizsaison, und Stellantriebe mit einer automatischen "Antriebsfunktion" für die Fußbodenheizung zu verwenden.

Probleme lassen sich vor allem durch fachgerechte Montage nach Herstellerangaben sowie regelmäßige Kontrollen der Anlage und des Steuerungssystems vermeiden. Professionelle Installation und die Verwendung markenüblicher Komponenten verlängern die störungsfreie Betriebsdauer der Stellantriebe erheblich.

Spielt die Marke des Stellantriebs für Fußbodenheizungsverteiler eine Rolle?

Das mag manche überraschen, aber nicht unbedingt – solange man sich nicht für die billigsten Stellantriebe für Fußbodenheizungsverteiler, asiatische Noname-Produkte etc. entscheidet. Die meisten Stellantriebe arbeiten zuverlässig und einwandfrei, vorausgesetzt, es handelt sich nicht um ein Produkt der untersten Preisklasse. Hier gilt wie meistens: Man bekommt kein langlebiges Produkt zum Niedrigstpreis.

Markenstellantriebe für Fußbodenheizungen mögen zwar strenger getestet sein und oft über Zusatzfunktionen wie eine Ventilstellungsanzeige oder Blockierschutz verfügen – doch Praktiker sind oft der Meinung, dass die Ausfallrate bei den meisten Marken ähnlich ist (mit Ausnahme der billigsten). In diesem Fall sollte man sich daher besser auf die Kompatibilität des Stellantriebs mit dem Fußbodenheizungsverteiler konzentrieren – also vor allem auf die Übereinstimmung des Gewindes.
