Wärmetauscher für Fußbodenheizung – Praktischer Leitfaden

Der heutige Artikel behandelt eine Reihe von Aspekten rund um das Thema der Verwendung von Wärmetauschern für Fußbodenheizung. Nicht in jeder Fußbodenheizungsanlage kommt ein Wärmetauscher vor, daher klingt dies für manche etwas geheimnisvoll. Wir werden die technischen und praktischen Aspekte dieses Themas betrachten, um genau zu erklären, worum es dabei geht.

✅ Der Artikel bezieht sich auf verschiedene Situationen, in denen Wärmetauscher für Fußbodenheizung verwendet werden - nicht alle müssen genau auf Ihr Heizsystem zutreffen. Wenn sich also ein bestimmter Absatz nicht auf das bezieht, wonach Sie suchen - können Sie weitergehen, am Ende des Artikels finden Sie ebenfalls wichtige Informationen, die Ihnen helfen werden, Fehler bei der Montage zu vermeiden.

Was ist ein Wärmetauscher für Fußbodenheizung?

Ein Wärmetauscher für Fußbodenheizung ist ein Gerät, das die Übertragung von Wärmeenergie zwischen zwei Kreisläufen einer Heizungsanlage ermöglicht – also von der Wärmequelle (zum Beispiel ein Heizkessel, Kamin oder eine Wärmepumpe), ohne dass sich diese direkt miteinander vermischen. Am häufigsten wird ein Plattenwärmetauscher verwendet, der den Kreislauf der Wärmequelle vom Kreislauf der Fußbodenheizung trennt – er trennt die Kreisläufe, ermöglicht jedoch weiterhin die Übertragung von Wärme vom heißen Kreislauf auf die Fußbodenheizung. Dadurch ist es möglich, verschiedene Heizsysteme sicher miteinander zu verbinden, wie etwa Wärmepumpe, Gasheizkessel, Festbrennstoffkessel oder Kamin mit Wassertasche.

Warum sollte der Fußbodenheizungskreis von der Wärmequelle getrennt werden? Können sie nicht zusammen arbeiten?

Warum ein Wärmetauscher in einer Fußbodenheizungsanlage eingesetzt wird, ist im Grunde die grundlegende Frage.

✅ Zunächst einmal benötigt nicht jede Fußbodenheizungsanlage einen Wärmetauscher. Wie bereits erwähnt, sorgt der Wärmetauscher für die Trennung der hydraulischen Kreisläufe der Wärmequelle und der Fußbodenheizung. In manchen Situationen ist dies erforderlich, manchmal sogar unverzichtbar. In welchen Fällen? Dazu gleich mehr.

Es gibt jedoch auch Fußbodenheizungssysteme, die im selben Kreislauf wie die Wärmequelle arbeiten können, ohne eine Trennung zu benötigen. Wovon hängt das ab? Es gibt mehrere Gründe, warum die Trennung der Fußbodenheizung durch einen Wärmetauscher notwendig sein kann. Die wichtigsten davon werden wir gleich betrachten, doch bereits zu Beginn kann man sagen, dass dies meist vom Typ der verwendeten Wärmequelle abhängt.

Magnetitabscheider Schlammabscheider 1 Zoll Nordic Tec DN25

DE-Schlammabscheider-Heizung-1-Zoll-NT

62,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-40 1" 150kW

NT Ba-16-40

139,99 €

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 4 Fach

Edelstahl-Verteiler-INOX-4

92,99 €

In den Warenkorb

Wann der Einsatz eines Wärmetauschers für Fußbodenheizung empfohlen oder notwendig ist

Der Einsatz eines Wärmetauschers für Fußbodenheizung ist besonders sinnvoll, wenn die Wärmequelle älteren Typs ist und im offenen System arbeiten muss. Ein offenes System ist ein Heizsystem, das nicht vollständig druckdicht geschlossen ist. Ein solches System besitzt in der Regel am höchsten Punkt, zum Beispiel auf dem Dachboden, ein sogenanntes offenes Ausdehnungsgefäß, durch das das System Kontakt mit Luft hat. Wenn es im offenen System zu einer zu starken Überhitzung des Wassers und gleichzeitig zu einem gefährlichen Druckanstieg kommt – wird dieser Druck automatisch abgebaut, indem er über das offene Ausdehnungsgefäß aus dem System entweicht.

• ✅ BLOG: Unterschied zwischen offenen und geschlossenen Systemen

In solchen offenen Systemen arbeiten alle Geräte älteren Typs, also zum Beispiel Kohlekessel, aber auch Kamine oder Holzkessel. Es handelt sich um Geräte ohne Temperatursensoren, mit hoher thermischer Trägheit, die sich bei Überhitzung des Systems nicht automatisch abschalten (so wie sich zum Beispiel eine Wärmepumpe abschalten würde, wenn eine bestimmte Temperatur erreicht wird). Hier übernimmt das offene Ausdehnungsgefäß die Sicherheitsfunktion und leitet überschüssigen Druck ab. Am einfachsten lässt sich dies am Beispiel eines Kamins erklären – man kann die Flamme darin nicht einfach reduzieren, um die Temperatur zu regulieren – es handelt sich um eine träge Wärmequelle und deshalb wird sie eher für offene Systeme vorgesehen.

Leider kann eine Fußbodenheizung nicht im offenen System arbeiten. Sie ist ein modernes System, das auf dünnen Rohren basiert und für geschlossene Systeme vorgesehen ist. Definitiv darf eine Fußbodenheizung nicht in einem offenen System betrieben werden.

Es stellt sich also die Frage – wie verbindet man ein geschlossenes Fußbodenheizungssystem mit dem offenen System eines Kamins, Kohlekessels oder Holzofens? Dafür verwendet man einen Wärmetauscher für Fußbodenheizung.

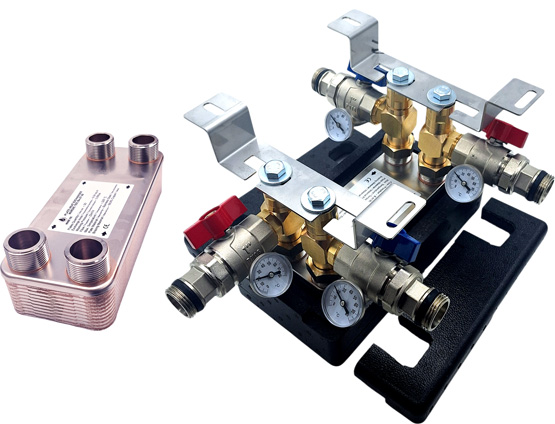

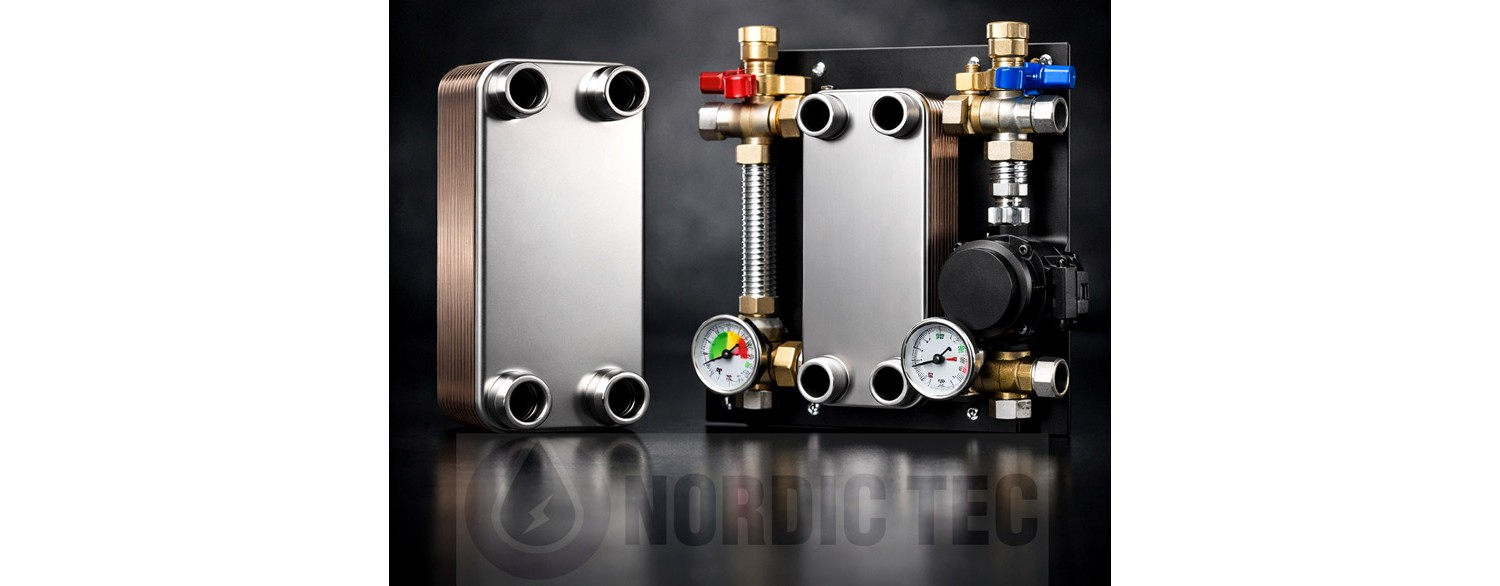

Wärmetauscher für Fußbodenheizung Nordic Tec, links in der Version ohne Zubehör, rechts im kompletten Montageset mit Ventilen und Thermometern zur Kontrolle der effektiven Wärmeübertragung.

Wie der Wärmetauscher die Fußbodenheizung vor dem offenen System schützt

Manche fragen sich vielleicht, warum eine Fußbodenheizung nicht im offenen System arbeiten kann. Leider gilt ein solches System als deutlich weniger geeignet und kann sich negativ auf moderne Installationen auswirken. Ein Wärmetauscher schützt die Fußbodenheizung, indem er sie vom offenen System trennt und sie vor Verunreinigungen, zu hohem Druck oder ungeeigneter Wasserzusammensetzung im Kreislauf der Wärmequelle schützt.

Offene Systeme begünstigen außerdem die Bildung von Kalkablagerungen im System. Während dies in den dicken Rohren eines offenen Systems noch tolerierbar ist (auch wenn Kalk natürlich die Effizienz von Heizsystemen verringert), können wir uns dies bei einer Fußbodenheizung mit ihren dünnen Rohren nicht leisten.

Wärmetauscher zur Trennung einer alten Fußbodenheizung von moderner Wärmepumpe oder Heizkessel

✅ Seltener kommt auch die umgekehrte Situation vor – dass die Fußbodenheizung selbst einer modernen Wärmequelle schaden könnte, zum Beispiel einer teuren Wärmepumpe oder einem modernen Brennwertkessel. Wie ist das möglich? Schließlich gilt die Fußbodenheizung als relativ sauberes Heizsystem, das keine Verunreinigungen erzeugt…

In älteren Fußbodenheizungsinstallationen wurden häufig Rohre verwendet, die keine Sauerstoffsperre besitzen. Das bedeutet, dass mit der Zeit Sauerstoff aus der Luft in das Heizwasser diffundieren kann. In modernen Heizsystemen, die von Geräten wie Wärmepumpen oder Brennwertkesseln gespeist werden, ist Sauerstoff im System unerwünscht – er kann beschleunigte Korrosion von Metallteilen, die Bildung von Magnetit sowie Probleme mit Pumpen und Ventilen verursachen.

• -10,00 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 5 Heizkreise

DE-RD-CO-5

101,99 € 111,99 €

Time left

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 5 Fach

Edelstahl-Verteiler-INOX-5

99,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-50 1" 175kW

NT Ba-16-50

157,99 €

In den Warenkorb

Der Einsatz eines Wärmetauschers ermöglicht es, den alten Fußbodenheizungskreis von der modernen Wärmequelle zu trennen. Dadurch bleibt der durch alte Rohre eindringende Sauerstoff nur im Kreis der Fußbodenheizung und gelangt nicht in den Hauptkreislauf der Heizungsanlage, was die Lebensdauer des gesamten Systems deutlich erhöht. Dadurch ist das Risiko eines Ausfalls der Wärmepumpe in einigen Jahren wesentlich geringer, ebenso wie das Risiko einer vorzeitigen Verschmutzung des Wärmetauschers eines Brennwertkessels.

In der Praxis wird ein Wärmetauscher für Fußbodenheizung jedoch häufiger in der umgekehrten Funktion eingesetzt – nämlich zum Schutz der Fußbodenheizungsrohre.

Trennung der Fußbodenheizung aufgrund der Verwendung zweier unterschiedlicher Heizmedien

Ein weiterer Aspekt, der für ein vollständiges Bild erwähnt werden sollte, ist die Situation, in der in der Fußbodenheizung ein anderes Heizmedium verwendet wird als im Kreislauf der Wärmequelle. In diesem Fall ist ein Wärmetauscher ebenfalls die einzige Möglichkeit, beide Systeme voneinander zu trennen. Für Laien ist dies schwer vorstellbar – aber solche Situationen kommen tatsächlich vor:

• wenn der Heizkreislauf statt mit Wasser mit einer Wasser-Glykol-Mischung (Frostschutzmittel) gefüllt wird – dies ist ein häufiger Vorgang zum Beispiel bei Monoblock-Wärmepumpen. Es wird jedoch nicht empfohlen, Glykol in der Fußbodenheizung zu verwenden, daher trennt man sie mit einem Plattenwärmetauscher und füllt sie mit Wasser
• wenn die Wärmequelle ein Elektrodenkessel ist, der speziell aufbereitetes Wasser mit entsprechendem pH-Wert benötigt. In diesem Fall trennt man den Elektrodenkessel mithilfe eines Wärmetauschers – und bereitet nur das Wasser im Kesselkreislauf auf, was langfristig günstiger ist.

Plattenwärmetauscher für Fußbodenheizung – wie funktioniert das?

Ein Plattenwärmetauscher besteht aus einem Paket dünner Stahlplatten, die so angeordnet sind, dass zwischen ihnen Kanäle für zwei getrennte Heizmedien entstehen. Ein Kreislauf gibt Wärme über die Platten ab, während der andere sie aufnimmt. Die Strömungen sind in der Regel im Gegenstromprinzip angeordnet, was die Effizienz der Wärmeübertragung erhöht. Dank der großen Plattenoberfläche kann ein Plattenwärmetauscher eine große Menge Energie übertragen, obwohl das Gerät relativ kompakt ist.

Wie wählt man einen Wärmetauscher für Fußbodenheizung aus

Die Auswahl eines Wärmetauschers für Fußbodenheizung sollte mehrere grundlegende Parameter berücksichtigen. Die wichtigsten davon sind die Heizleistung der Anlage, die Vorlauf- und Rücklauftemperatur sowie der Wasserdurchfluss in beiden Kreisläufen. Bei Fußbodenheizung wird häufig eine größere Wärmeübertragungsfläche verwendet, da dieses System bei relativ niedrigen Temperaturen arbeitet. Ein richtig ausgewählter Wärmetauscher sorgt für stabile Temperaturen im System und minimale Energieverluste.

Wandbefestigung + Verschraubungsteile für Plattenwärmetauscher - 1" (DN25)

WSP1"

124,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-26 1" 105kW

NT Ba-16-26

105,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-34 1" 135kW

NT Ba-16-34

127,99 €

In den Warenkorb

✅ Der Hersteller Nordic Tec Wärmetauscher verwendet häufig einen Richtwert von mindestens 0,30–0,35 m² Plattenfläche pro 100 m² Fußbodenheizung in Neubauten. Dieser Wert kann jedoch nicht universell angewendet werden – da die Auswahl des Wärmetauschers auch die Wärmequelle berücksichtigen muss.

☑️✅ Wenn wir uns bei der Auswahl nicht sicher sind – ist es am besten, unseren technischen Support zu kontaktieren.

Wann ist die Trennung der Fußbodenheizung durch einen Wärmetauscher unnötig?

Wenn die Wärmequelle (wie die Fußbodenheizung) im geschlossenen System arbeitet, ist ein Wärmetauscher nicht erforderlich, und Situationen, in denen er dennoch verwendet wird, sind eher selten. Wenn wir also ein neues Haus bauen und ein modernes Heizgerät installieren – einen Brennwertkessel, Biomassekessel oder eine Wärmepumpe – ist ein Wärmetauscher nicht notwendig. Er kann jedoch sinnvoll sein, wenn zusätzlich eine Wärmequelle mit offener Flamme wie ein Kamin installiert wird. Da ein Kamin am sichersten im offenen System arbeitet, lohnt es sich, ihn von der Fußbodenheizung durch einen Plattenwärmetauscher für Kamin zu trennen.

Systemtrennung der Fußbodenheizung – hydraulische Weiche statt Wärmetauscher

Manchmal kommt es in großen oder mehrstöckigen Heizsystemen dazu, dass das System hydraulisch nicht korrekt ausgeglichen ist. Das bedeutet, dass in bestimmten Teilen des Systems Druck fehlt, was zu unzureichend beheizten Zonen führt. In solchen Fällen – auch wenn sowohl Fußbodenheizung als auch Wärmequelle für ein geschlossenes System vorgesehen sind – kann eine hydraulische Trennung erforderlich sein.

Ein Plattenwärmetauscher ist seiner Natur nach jedoch dazu bestimmt, offene und geschlossene Systeme voneinander zu trennen. In dem oben beschriebenen Fall, in dem der Grund für die Trennung der Systeme nicht der Schutz eines von ihnen ist, sondern vielmehr der richtige hydraulische Druckausgleich des Systems, kann eine hydraulische Weiche verwendet werden – ein spezielles Gerät, das sich etwas vom Wärmetauscher unterscheidet.

Eine hydraulische Weiche für Fußbodenheizung teilt das System in zwei Teile, wobei auf der einen Seite die Fußbodenheizung und auf der anderen Seite die Wärmequelle bleibt. Theoretisch ähnelt sie also einem Wärmetauscher. Es gibt jedoch einen wesentlichen Unterschied – in der hydraulischen Weiche kommt es weiterhin zur Vermischung des Wassers aus beiden Kreisläufen. Deshalb wird sie anstelle eines Wärmetauschers eingesetzt, wenn es sich nicht um die Verbindung eines offenen und eines geschlossenen Systems innerhalb eines Gebäudes handelt.

Klassische hydraulische Weiche für 2 Heizkreise - 50 kW

Sp50x1

84,99 €

In den Warenkorb

Hydraulische Weiche 50 kW + Manometer / Thermometer

SNT-A-70

89,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Tec Ba-12-40 3/4" 85kW

NT Ba-12-40

86,99 €

In den Warenkorb

Installation eines Wärmetauschers in der Fußbodenheizungsanlage

Die korrekte Installation eines Wärmetauschers in einer Fußbodenheizungsanlage ist für die Effizienz des gesamten Systems sehr wichtig. Beim Wärmetauscher kann man sogar sagen, dass die korrekte Installation von entscheidender Bedeutung ist. Der Wärmetauscher sollte an einem Ort installiert werden, der einen einfachen Zugang für Wartungsarbeiten ermöglicht. Es wird außerdem empfohlen, vor dem Wärmetauscher Schmutzfilter sowie geeignete Umwälzpumpen auf beiden Seiten des Systems zu installieren.

Die häufigsten Fehler beim Einsatz eines Wärmetauschers für Fußbodenheizung

Einer der häufigsten Fehler ist die Verwendung eines zu kleinen Wärmetauschers. In Fußbodenheizungsanlagen kann dies zu einem Abfall der Vorlauftemperatur und zu einer geringeren Effizienz des Systems führen. Ein weiterer Fehler ist das Fehlen einer geeigneten Wasserfiltration vor dem Wärmetauscher, wodurch sich Verunreinigungen in den Strömungskanälen ablagern können.

Potenzielle Installationsfehler gibt es jedoch mehr – wir laden Sie ein, den folgenden Beitrag zu lesen, der Ihnen auch hilft zu überprüfen, ob der Fachmann, der Ihren Wärmetauscher installiert hat, keine Fehler gemacht hat (was selbst den besten Fachleuten passieren kann).

• ☑️✅ BLOG: Plattenwärmetauscher – typische Fehler beim Anschluss

Zusammenfassung – lohnt sich der Einsatz eines Wärmetauschers für Fußbodenheizung?

Ein Wärmetauscher für Fußbodenheizung ist eine Lösung, die in vielen Installationen die Sicherheit und Flexibilität des Heizsystems deutlich verbessert. Er ermöglicht die Trennung der hydraulischen Kreisläufe, stabilisiert den Betrieb der Anlage und erlaubt die Integration verschiedener Wärmequellen.

Die Frage sollte jedoch nicht lauten „lohnt es sich“ – denn ein Wärmetauscher ist kein magisches Element, dessen Installation unabhängig vom Heizsystem automatisch die Effizienz erhöht. Ein Wärmetauscher ist eine konkrete Lösung zur hydraulischen Trennung – und wird eingesetzt, wenn dafür technische Gründe bestehen. In solchen Fällen ist er unverzichtbar.
