Magnetitfilter – Aufbau, Funktionsweise, Anwendung

Was ist ein Magnetitfilter?

Ein Magnetitfilter, häufig auch unter anderen Bezeichnungen wie z. B. magnetischer Schlammabscheider oder Schmutzabscheider bekannt, ist ein Bestandteil von Heizungs- oder Wasseranlagen, dessen Aufgabe es ist, metallische Verunreinigungen aus dem zirkulierenden Medium abzuscheiden. Dabei handelt es sich meist um Magnetitpartikel, Rost sowie feine Metallfragmente (teilweise nahezu mikroskopisch klein), die infolge von Korrosion an Stahlbauteilen oder durch den allgemeinen Verschleiß metallischer Komponenten im System entstehen. In der Praxis übernimmt der Magnetitfilter sehr häufig gleichzeitig eine Schutzfunktion – er soll die fortschreitende Degradation der Anlage begrenzen und insbesondere empfindliche Systemkomponenten vor schädlichen Partikeln schützen.

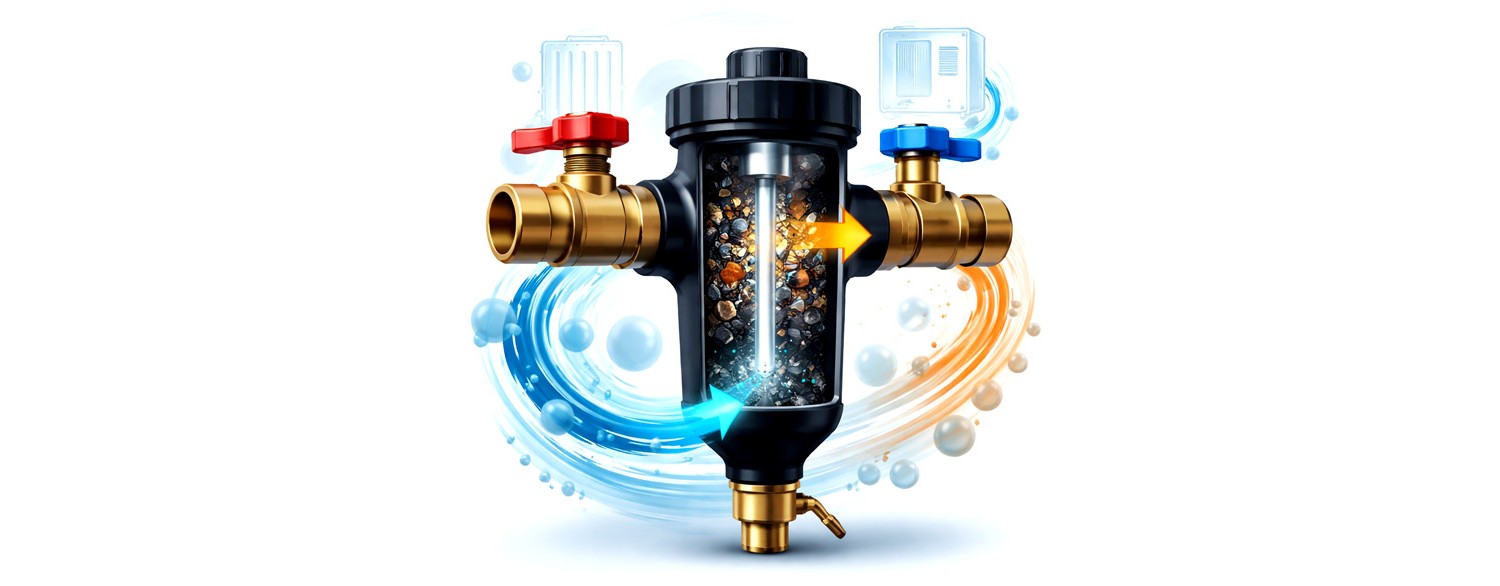

Aufbau eines Magnetitfilters – wie ist er konstruiert?

Der grundlegende Aufbau eines Magnetitfilters ist vergleichsweise einfach, dabei jedoch äußerst effektiv – vorausgesetzt, das zentrale Element zur Abscheidung metallischer Verunreinigungen ist ausreichend leistungsstark. Dieses zentrale Element ist der Magnet.
Ein Magnetitfilter besteht daher aus:

• einem Gehäuse, also der Magnetkammer,
• einem starken Magneten (oder einer Magnetanordnung),
• einer Abscheidekammer für Verunreinigungen,
• einem Ablassventil zur Entfernung der gesammelten Rückstände,
• Anschlussstutzen für die Montage in der Anlage,
• sowie häufig zusätzlichen Absperrventilen, mit denen der Filter jederzeit vom System getrennt werden kann.

Der Magnet ist für das Anziehen ferromagnetischer Partikel verantwortlich, während die Konstruktion des Gehäuses den Durchfluss des Mediums verlangsamt. Dadurch können sich auch nichtmagnetische Verunreinigungen wie Sand oder Schlamm leichter absetzen.

Eine zusätzliche Funktion von Magnetfiltern – von der nur wenige wissen – ist die Möglichkeit, über sie Reinigungsmittel in die Heizungsanlage einzubringen (z. B. Entkalker oder Korrosionsinhibitoren), also die sogenannte Spülung des Systems.

Magnetitabscheider Schlammabscheider 1 Zoll Nordic Tec DN25

DE-Schlammabscheider-Heizung-1-Zoll-NT

62,99 €

In den Warenkorb

Nur noch wenige Teile verfügbar

Wasserenthärter Kalkschutzanlage Nordic Tec BlueStream 1"

NT-BlueStream-1"

169,99 €

In den Warenkorb

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Einsatz als magnetischer Schlammabscheider

Als magnetischer Schlammabscheider wird der Magnetitfilter in der Regel im Rücklauf der Heizungsanlage installiert – vor dem Heizkessel, vor der Wärmepumpe, einer hydraulischen Weiche oder einem Wärmetauscher, da Wärmetauscher besonders anfällig für Verschmutzungen und Verstopfungen sind. Seine Aufgabe besteht darin, empfindliche Anlagenteile vor mechanischem Verschleiß, Ablagerungen und Leistungsabfall zu schützen. Die regelmäßige Entfernung von Magnetit verlängert die Lebensdauer des gesamten Systems ebenso wie die der einzelnen Komponenten. Pumpen arbeiten zuverlässiger, Wärmetauscher neigen seltener zu Undichtigkeiten und Heizkessel behalten länger ihre volle Leistungsfähigkeit.

Magnetitfilter zur Spülung von Anlagen?

Immer häufiger setzen Installateure Magnetitfilter auch zur Spülung von Anlagen ein. Sie kommen sowohl bei der Erstinbetriebnahme neuer Systeme als auch bei Wartungsarbeiten an älteren Anlagen zum Einsatz. Während des Spülvorgangs sammelt der Filter intensiv Ablagerungen, Schlamm und feine Verunreinigungen, die sich von den Rohrwänden gelöst haben. Dadurch wird der Reinigungsprozess effektiver und gleichzeitig sicherer für die übrigen Komponenten der Anlage. In vielen Fällen verbleibt der Magnetitfilter anschließend dauerhaft im System, da der Alterungsprozess einer Anlage mit der Zeit fortschreitet und regelmäßige Spülvorgänge – insbesondere bei älteren oder stark beanspruchten Systemen – sinnvoll sind.

Lohnt sich der Einsatz von Schlammabscheidern?

Der Einsatz eines Magnetitfilters als Schlammabscheider wirkt sich direkt aus auf:

• eine längere Lebensdauer der Heizgeräte,
• einen stabileren Betrieb der gesamten Anlage,
• einen geringeren Energieverbrauch (langfristig, da verschmutzte Systeme weniger effizient arbeiten),
• weniger Störungen und niedrigere Wartungs- sowie Servicekosten.

In modernen Heizungsanlagen ist der Magnetitfilter zunehmend kein optionales Zubehör mehr, sondern entwickelt sich zu einem festen Bestandteil des Anlagenschutzes. Besonders empfohlen wird der Einsatz von Magnetitfiltern jedoch in offenen Heizsystemen.

Plattenwärmetauscher NORDIC Ba-32-30 1" 175kW

NT Ba-32-30

162,50 €

In den Warenkorb

Hydraulische Weiche 50 kW + Manometer / Thermometer

SNT-A-70

89,99 €

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 5 Fach

Edelstahl-Verteiler-INOX-5

99,99 €

In den Warenkorb

Erhöht ein Magnetitfilter den hydraulischen Widerstand?

Jedes Bauteil, das in eine Anlage integriert wird, verursacht einen gewissen Druckverlust – dies gilt auch für Magnetitfilter. Die entstehenden hydraulischen Widerstände sind jedoch in der Regel gering und haben keinen nennenswerten Einfluss auf den Anlagenbetrieb. Voraussetzung ist allerdings, dass keine ungünstigen Umstände vorliegen, die zu erhöhten Widerständen führen können, wie zum Beispiel:

• eine Querschnittsverengung im Filtergehäuse (konstruktive Mängel minderwertiger Geräte),
• eine falsche Flussrichtung des Mediums – der Durchfluss durch den Schlammabscheider ist nicht beliebig und muss den Markierungen entsprechen,
• eine starke Verschmutzung durch Magnetit, Schlamm oder Ablagerungen infolge fehlender oder zu seltener Wartung,
• eine zu kleine Nennweite des Filters im Verhältnis zum erforderlichen Durchfluss, also eine falsche Dimensionierung.

Je stärker ein Magnetitfilter verschmutzt ist, desto größer ist der Widerstand, den er dem durchströmenden Wasser entgegensetzt. Bei korrekter Auslegung, fachgerechter Montage und regelmäßiger Wartung sollten jedoch keine hydraulischen Widerstände auftreten, die den Betrieb der Heizungsanlage spürbar beeinträchtigen.
