Wie wählt man einen Wärmetauscher für einen Gaskessel aus?

Möchten Sie die Installation in 2 Systeme unterteilen? Planen Sie, einen Gasbrennwertkessel zu installieren, möchten sich aber nicht von einem Kohle- oder Festbrennstoffkessel trennen?

Wie wählt man einen Wärmetauscher für den Brennwertkessel aus? Gibt es einen einfachen, aber bewährten Rechner?

Wie wählt man - einen Plattenwärmetauscher für einen Gasheizkessel aus?

Die Antwort auf eine häufig gestellte Frage, die wir von Kunden erhalten.

Antwort von NORDICTEC-SHOP.EU

✅ Bei den Plattenwärmetauschern von NORDIC TEC gibt es einen Rechner, der für den Einsatz in stationären Geschäften entwickelt wurde, wo die Auswahl in der Regel schnell und effizient erfolgen soll und die Verkäufer nicht unbedingt Computerprogramme zur Auswahl verwenden möchten. Insbesondere, da der Kunde nicht immer über das Wissen zu allen Parametern seiner Installation verfügt.

✅ Um einen Gas-Brennwertkessel mit der Anlage zu verbinden, verwenden wir eine einfache Regel. Für jede 10 kW Leistung des Brennwertkessels sollte der Wärmetauscher eine Heizfläche von etwa 0,30 m2 haben. Daher wählen wir den Wärmetauscher nicht aus, indem wir die Nennleistung des Wärmetauschers mit der Leistung des Kessels vergleichen (dies ist die häufigste Ursache für fehlerhafte Auswahlen), sondern indem wir die Heizfläche auf dem Wärmetauscher identifizieren.

Gemäß der Regel 10 kW -> 0,3 m2 sollte ein Kessel mit 24 kW Leistung von einem Platten-Wärmetauscher mit einer Fläche von etwa 0,7 m2 betrieben werden.

✅ Diese Auswahl berücksichtigt eine angemessen große Überdimensionierung, damit der Wärmetauscher viele Jahre halten kann, auch wenn seine Fläche mit Kalkstein bedeckt wird (nach einigen Heizsaisons tritt dieser Prozess immer in geringerem oder größerem Maße in mit Wasser gefüllten Installationen auf, insbesondere in offenen Systemen).

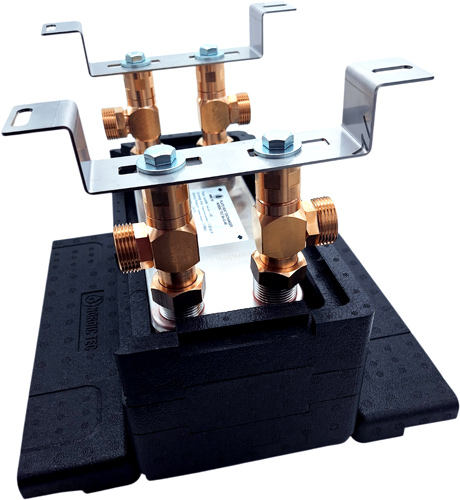

heizen mit wärmetauscher Nordic Tec Ba-32

Das Foto zeigt einen Wärmetauscher der Marke Nordic Tec, im vollständigen Montageset, also mit Isolierung und Montagehalterung.

Ist 0,30 m² pro 10 kW absolut erforderlich? Unter welchen Umständen kann dieser Rechner reduziert werden?

✅ Wenn die Installation neu ist oder modernisiert wird, beispielsweise in Neubauten, können wir von den universellen 0,30m2 etwas abweichen, maximal bis zu 0,25m2. Eine weitere Reduzierung ist nicht ratsam, da der Alterungsprozess des Wärmetauschers in der Installation erwartet wird. Wenn wir möchten, dass das Gerät langlebig ist, ist es am besten, bei 0,25-0,30m2 zu bleiben.

Plattenwärmetauscher NORDIC Tec Ba-12-40 3/4" 85kW

NT Ba-12-40

86,99 €

Plattenwärmetauscher NORDIC Tec Ba-12-50 3/4" 100kW

NT Ba-12-50

99,99 €

Plattenwärmetauscher NORDIC Ba-32-20 1" 125kW

NT Ba-32-20

129,99 €

Die Betriebstemperatur von Brennwertkesseln und die Auswahl des Wärmetauschers

✅Dieser Rechner funktioniert gut für Brennwertkessel mit Betriebstemperaturen von 45-50°C. Sie können ihn jedoch auch erfolgreich für Kohle-, Eko- oder Pelletkessel verwenden, die bei etwas höheren Temperaturen arbeiten (in der Regel 50-60°C).

Wärmepumpen haben andere Auswahlkoeffizienten als Heizkessel

❌ Der Koeffizient wird jedoch absolut nicht für Wärmepumpen geeignet sein, bei denen für eine 10-kW-Heizvorrichtung eine deutlich größere Heizfläche auf dem Wärmetauscher benötigt wird als bei Heizkesseln. Dies liegt an der spezifischen Arbeitsweise bei sehr niedrigen Temperaturdifferenzen, insbesondere wenn die Wärmepumpe ein System bei sehr niedrigen Temperaturen betreibt (z. B. vollständig auf Fußbodenheizung basierend).

Gilt der Koeffizient nur für NORDIC TEC Wärmetauscher?

Der Auswahlkoeffizient für Kesselwärmetauscher kann sich bei anderen Herstellern unterscheiden, je nachdem, ob sie eine Platte mit unterschiedlicher Dicke verwenden (was sich auf den Wärmeaustausch auswirkt) und wie stark die Platte gewellt ist. Bei den NORDIC TEC Wärmetauschern ist die Platte gewellt, was einen turbulenten Fluss erzeugt und den Wärmeaustausch erheblich verbessert. Die Platte hat eine Dicke von 0,3 mm oder 0,4 mm (abhängig vom Modell). Abgesehen von diesen Feinheiten kann angenommen werden, dass der Koeffizient anderer Hersteller jedoch annähernd ist.

WICHTIGE ERGÄNZUNG - Der Koeffizient bezieht sich auf die vollständige Unterstützung von Gasheizkesseln

✅ Die oben genannte Auswahlmethode eignet sich für einfachere Installationen, bei denen der Wärmetauscher den Kessel vollständig unterstützen soll (es geht nicht um das Anschließen zusätzlicher Heizkreise usw.). Für komplexere Installationen sollte die Auswahl immer von einer qualifizierten Person getroffen werden. Die Verantwortung für die Auswahl liegt beim Installateur oder der Person, die die Auswahl trifft.

Wenn Sie Hilfe bei der Auswahl eines Wärmetauschers benötigen, kontaktieren Sie gerne unsere Auswahlabteilung.

Die Oberfläche der Wärmetauscherplatten in m² - im Vergleich zur empfohlenen Leistung des Gasbrennwertkessels

Kurze Visualisierung des empfohlenen Verhältnisses der Heizfläche (dh der Fläche der Wärmetauscherplatten) zur Leistung des Gasheizkessels (implizit auch für andere Brennstoffe, wenn sie bei Standardtemperaturen arbeiten). Die Fläche in der linken Spalte und auf jeder Säule ist in Quadratmetern angegeben.

Jak dobrać wymiennik ciepła

Wo kann man die Fläche der Wärmetauscherplatten überprüfen?

Einige Hersteller und Verkäufer geben diese Information immer in den Produktbeschreibungen an.
✅ Nordic Tec stellt diese Information immer zur Verfügung - sie kann als Fläche der Platten oder als Wärmeaustauschfläche angegeben sein, seltener als Wärmeübertragungsfläche.

Nachstehend finden Sie beispielhaft eine Auflistung der Heizflächen der Geräte aus der Nordic Tec Ba-32 Serie mit 1-Zoll-Gewinde - und Nordic Tec Ba-16 mit 1-Zoll. Mit zunehmender Anzahl von Platten - steigt die Heizfläche, was die Möglichkeit bietet, einen größeren Kessel zu bedienen. Die Heizfläche ist in m² angegeben.

Plattenwärmetauscher für einen Gaskessel BLOG de

Nicht auf Lager

Plattenwärmetauscher NORDIC Ba-32-30 1" 175kW

NT Ba-32-30

162,50 €

View

Plattenwärmetauscher NORDIC Ba-32-40 1" 230kW

NT Ba-32-40

203,99 €

PLATTENWÄRMETAUSCHER NORDIC BA-27-30 1 1/4" 175KW

NT Ba-27-30

173,50 €

Welche Zertifizierungen sollte ein solcher Wärmetauscher für einen Gasheizkessel besitzen?

Ein Wärmetauscher für einen Gasheizkessel sollte – wie jeder Wärmetauscher – in erster Linie den Anforderungen der Druckgeräterichtlinie, der sogenannten PED-Richtlinie, entsprechen. Diese ist eine EU-Regelung, die für alle Mitgliedstaaten einheitlich gilt und im gesamten Gebiet der Europäischen Union verbindlich ist. Sie bedeutet de facto die Zulassung zum Inverkehrbringen. Nachgewiesen wird dies durch die sogenannte Konformitätserklärung sowie durch die CE-Kennzeichnung, die auf dem Wärmetauscher angebracht sein sollte, z. B. auf dem Typenschild.

Andere Zertifizierungen sind im Grunde optional und nachrangig gegenüber der PED-Richtlinie. Die Konformitätserklärung ist ein Dokument, das vom Hersteller oder vom Händler ausgestellt wird und – wie der Name schon sagt – deklarativen Charakter hat. Sie muss von keiner Behörde bestätigt werden, für ihren Inhalt haftet rechtlich der Aussteller.

Plattenwärmetauscher NORDIC Ba-32-50 1" 285kW

NT Ba-32-50

234,99 €

Plattenwärmetauscher NORDIC Ba-32-15 1" 100kW

NT Ba-32-15

116,99 €

Plattenwärmetauscher NORDIC Ba-16-70 1" 220kW

NT Ba-16-70 DE

193,99 €

Lese mehr:

_____________

Aktualisierung: 11-2024
