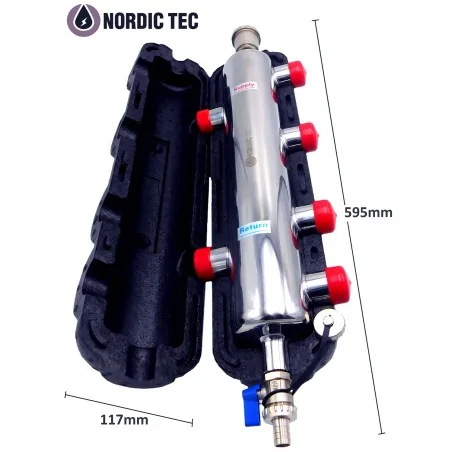

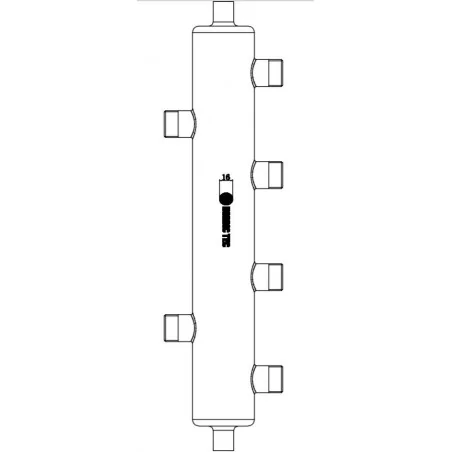

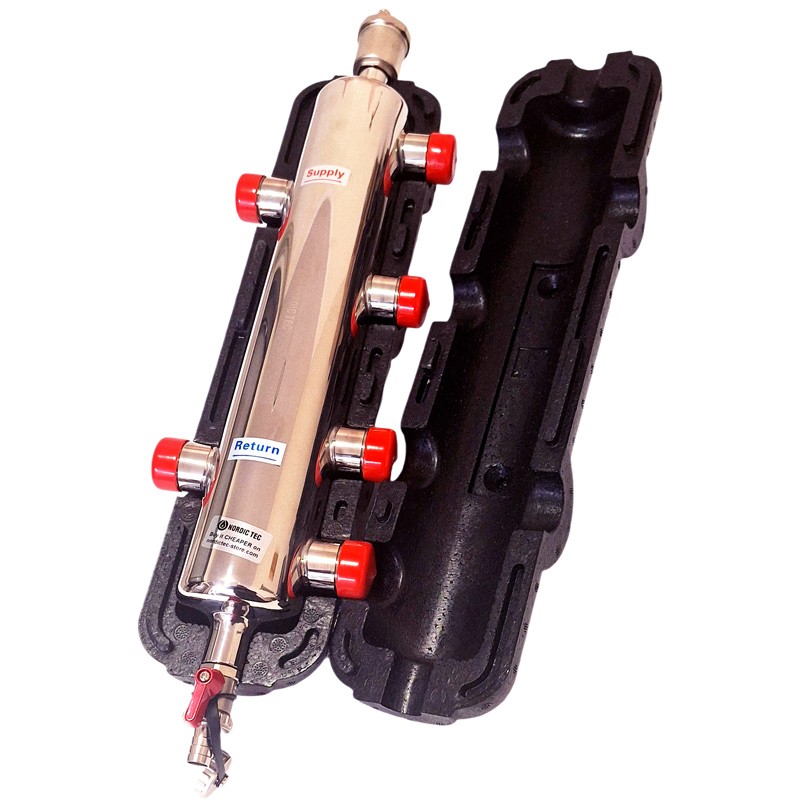

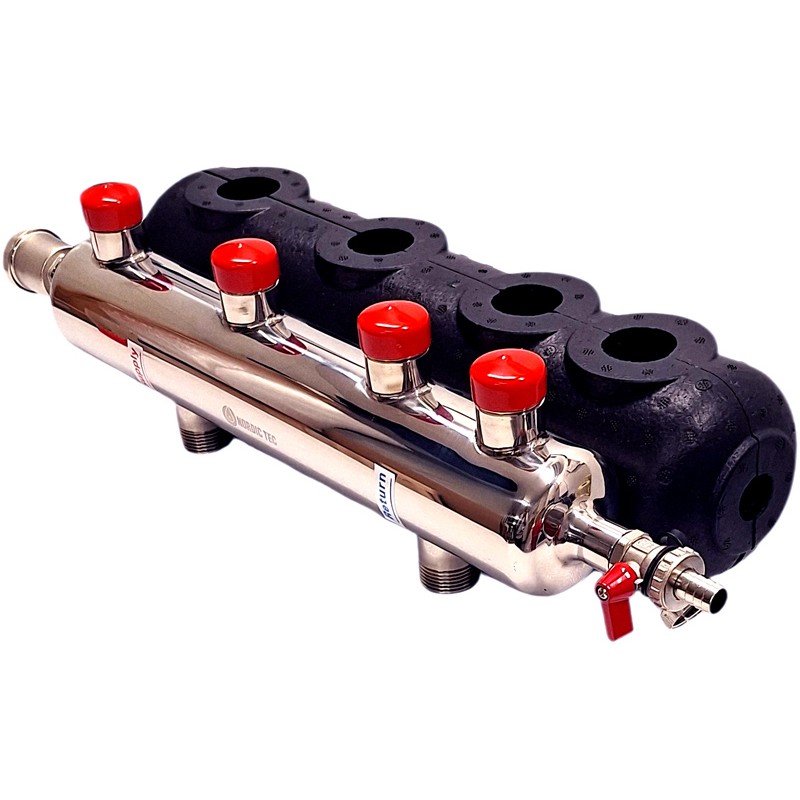

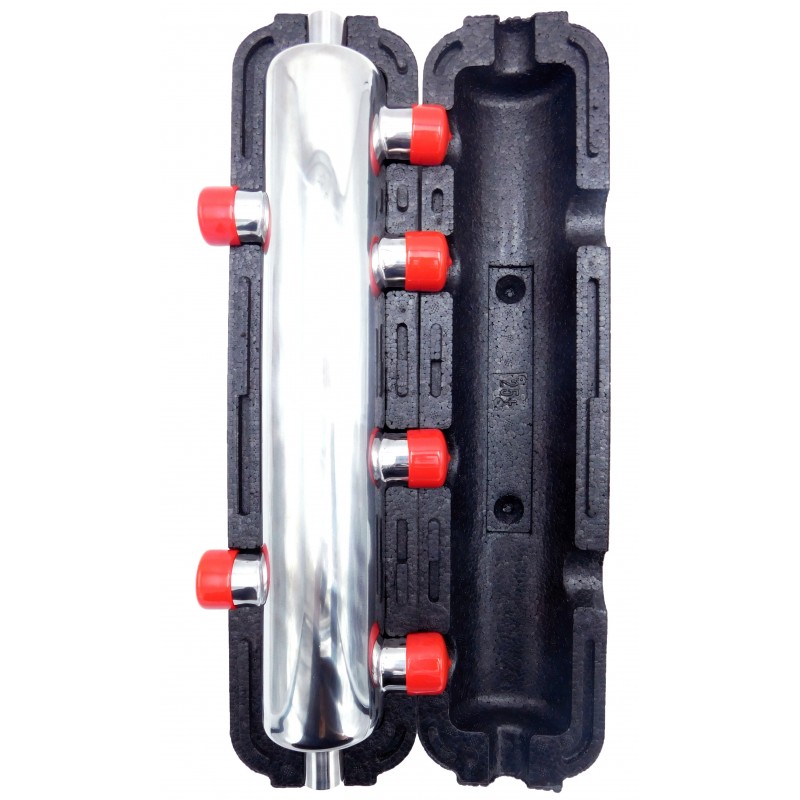

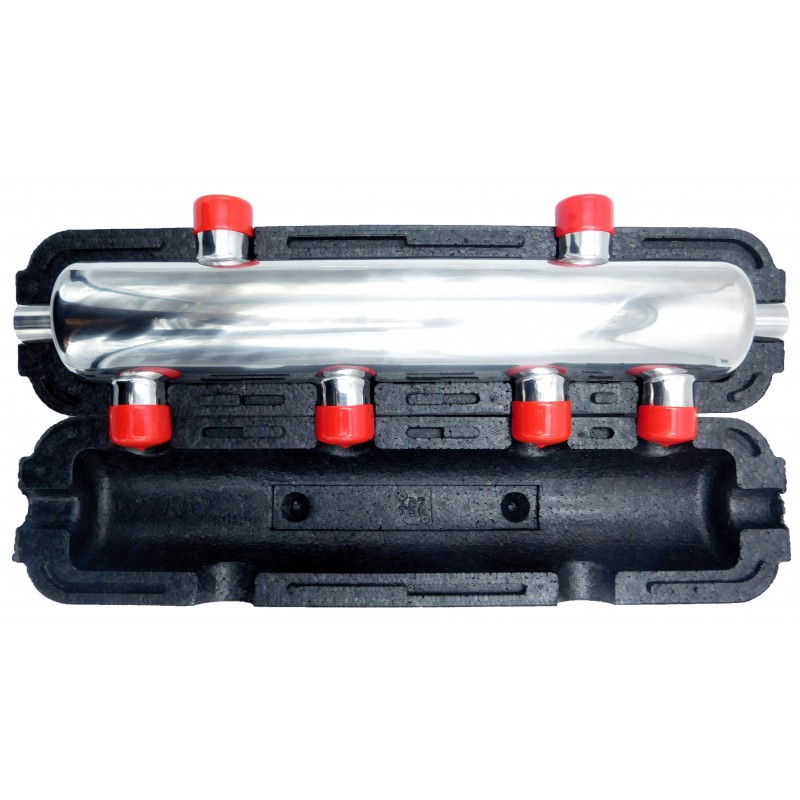

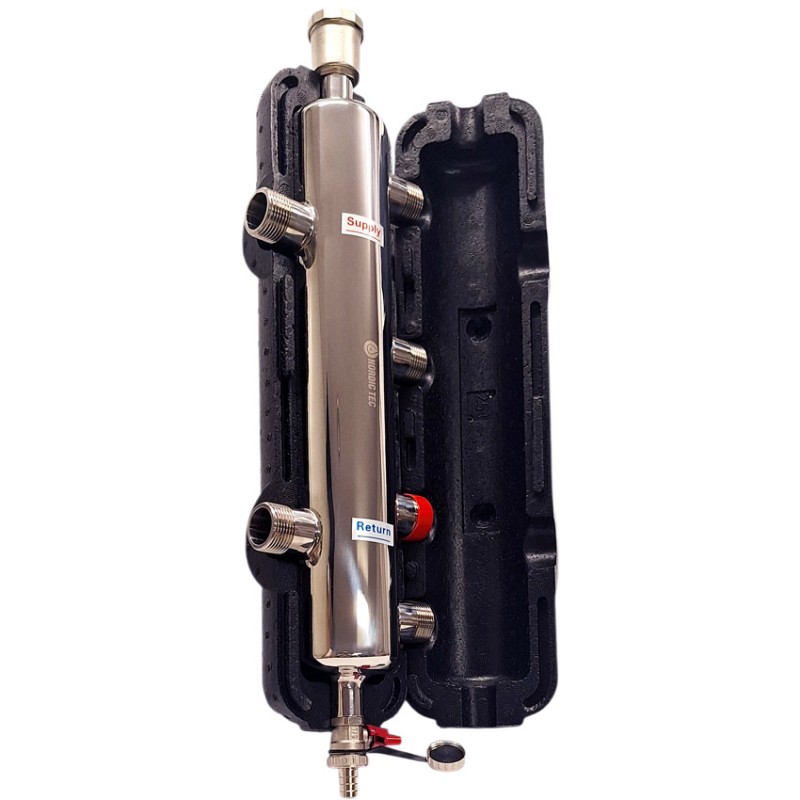

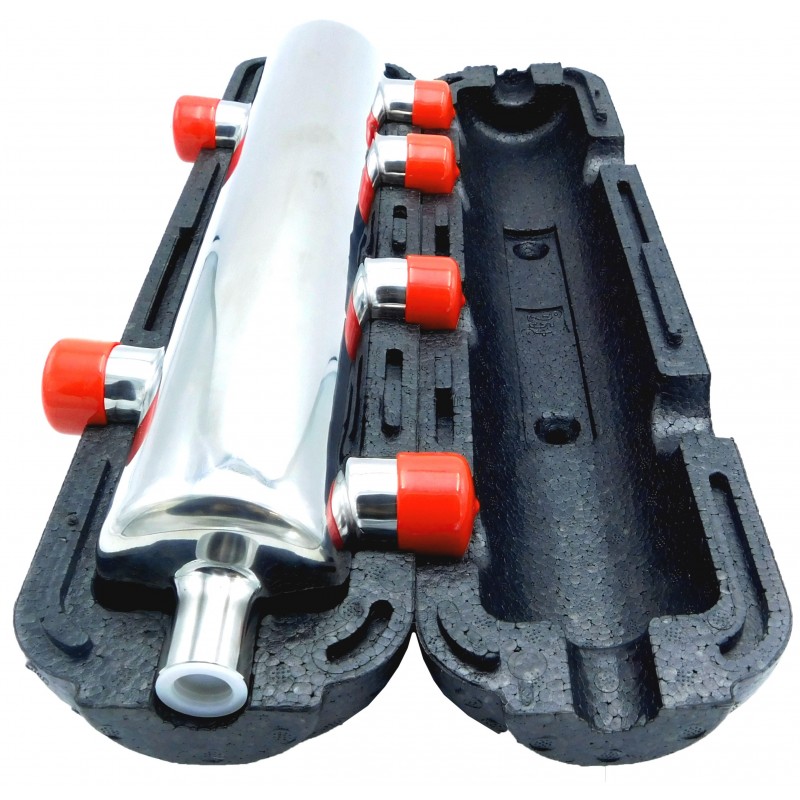

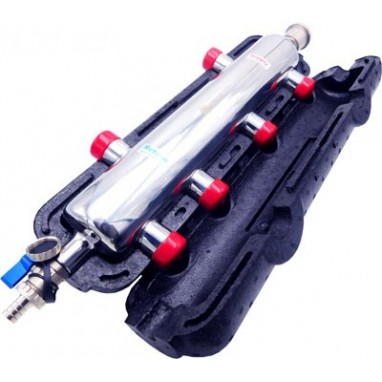

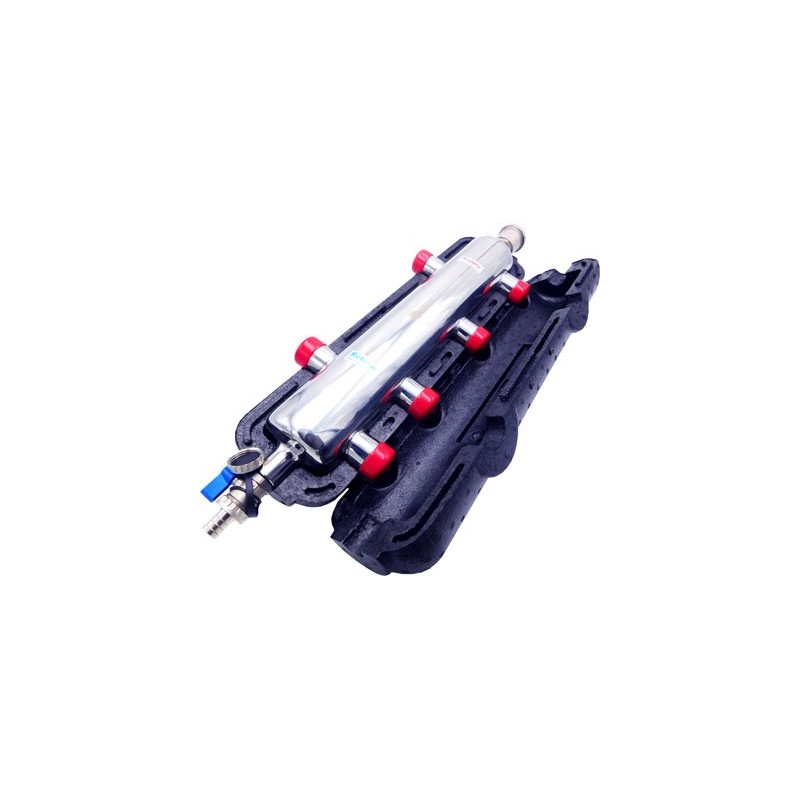

Hydraulische Weiche STN25 70 kW - für 3 Heizkreise

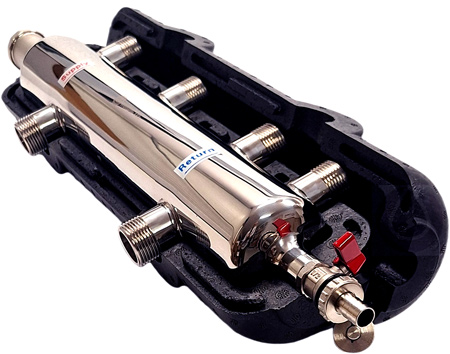

Nordic Tec Hydraulische Weiche 2+1 für 3 Heizkreise - für Heizung SNT25

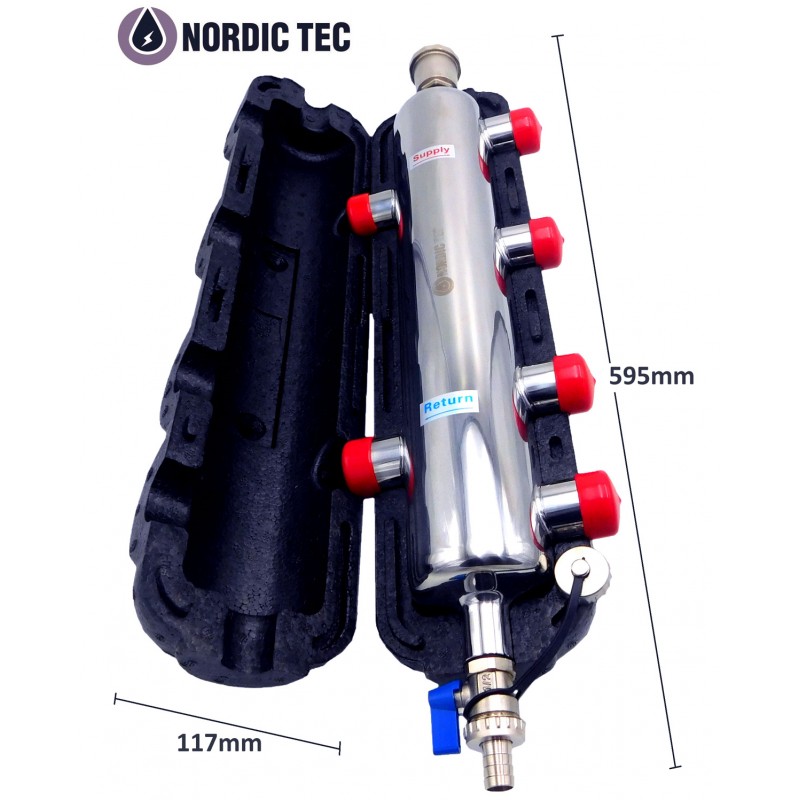

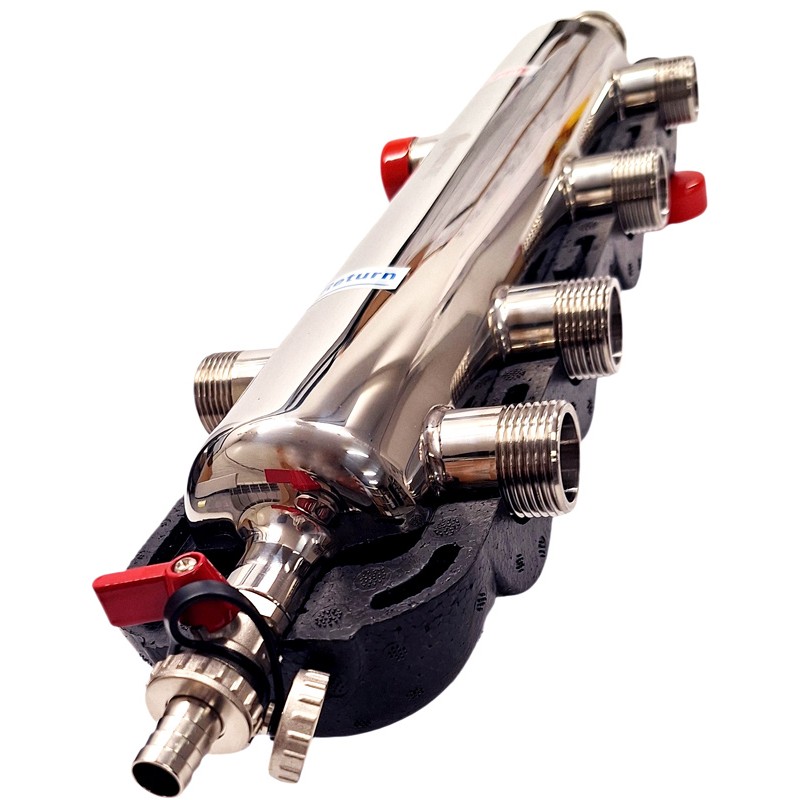

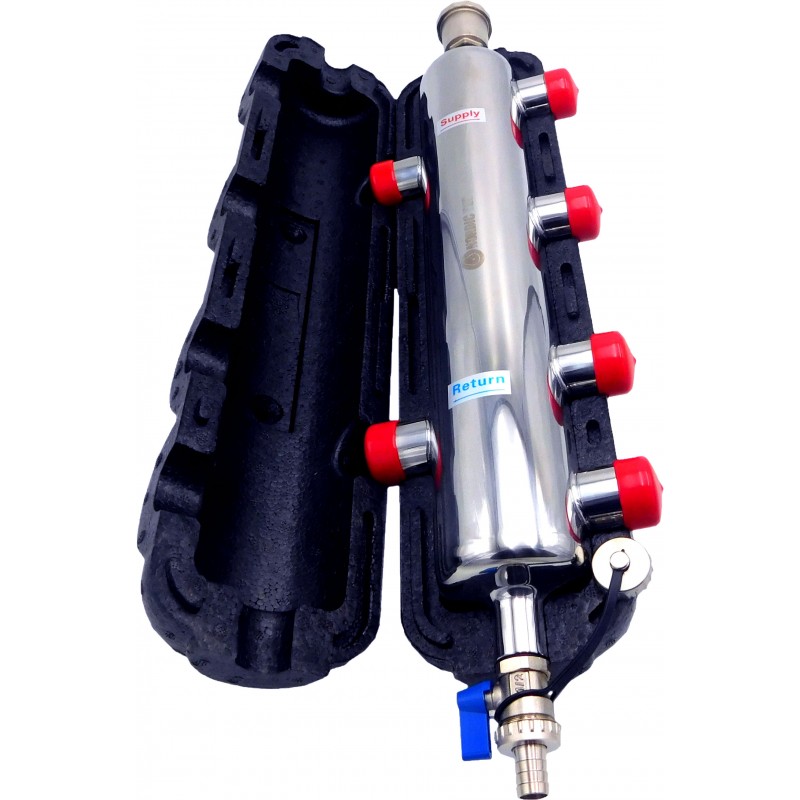

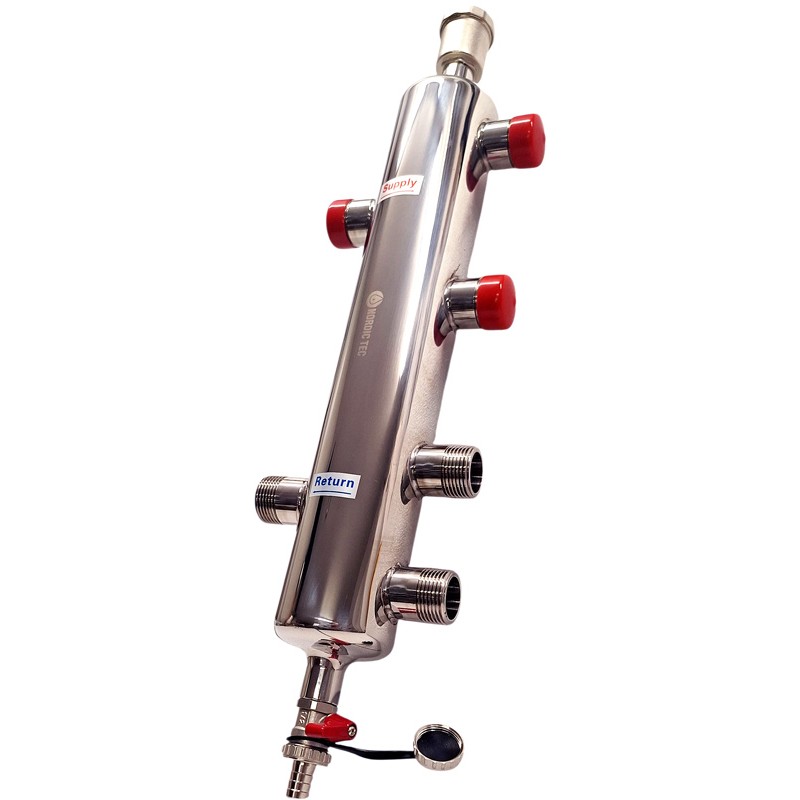

Hydraulische Weiche für 3 Heizkreise (2+1), mit Ablassventil und Entlüftung
Es enthält auch Zubehör wie ein Ablaufventil, ein Entlüftungsventil und Wandhalterungselemente.
-

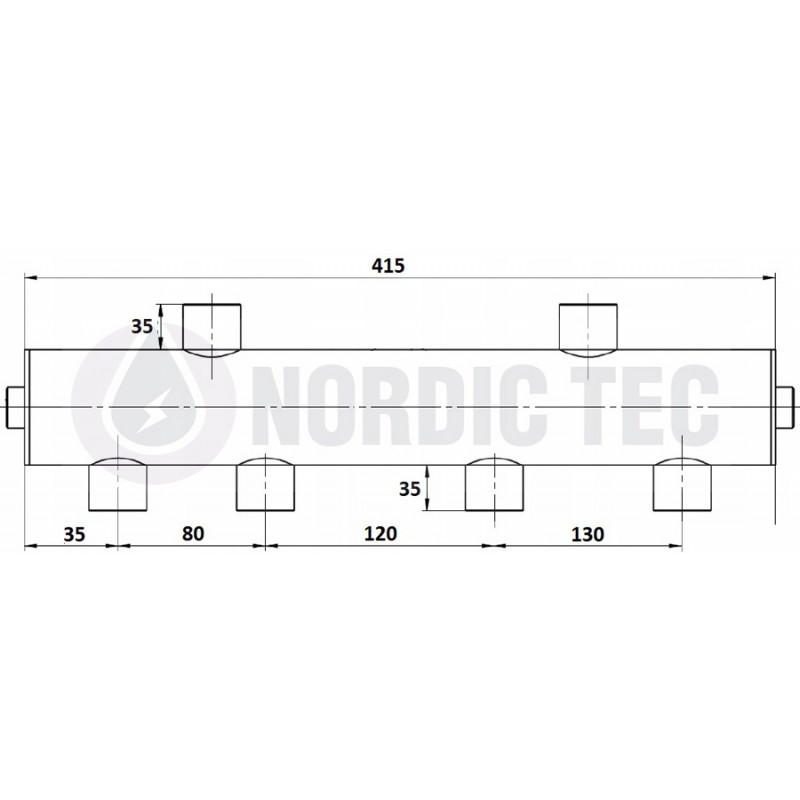

- Anschlüsse für 1 Zoll
- Zubehöranschlüsse für 1/2 Zoll (Innengewinde) - für Entlüftungsventil und Ablassventil
- Maximaler Durchfluss von 5,0 m3/h.
- Maximale Leistung von 70 kW bei ΔT = 15K.
- Maximal zulässige Betriebstemperatur des Kupplungsgehäuses (ohne zusätzliches Zubehör und Isolierung) beträgt 110°C.
- Maximal zulässige Glykol-Konzentration von 50%.
- Das Kupplungsgehäuse besteht aus verzinktem Stahl.
- Zusätzliches Zubehör im Set enthalten: Entlüftungsventil und Ablassventil.

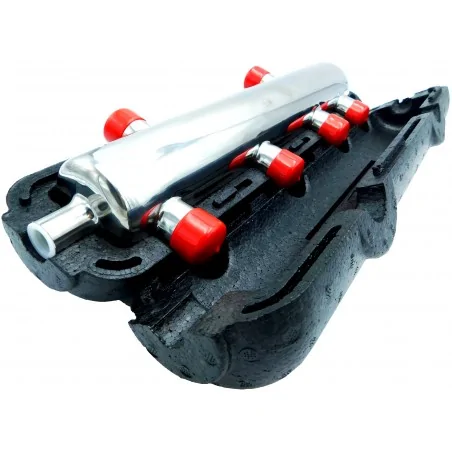

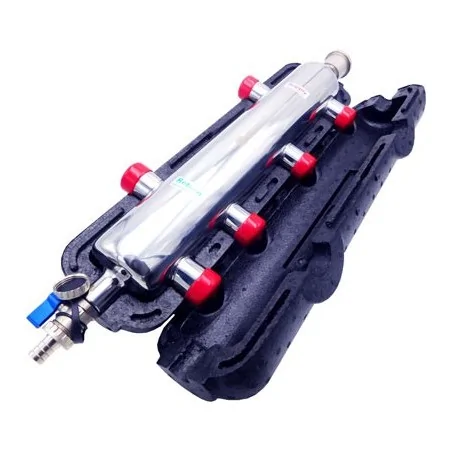

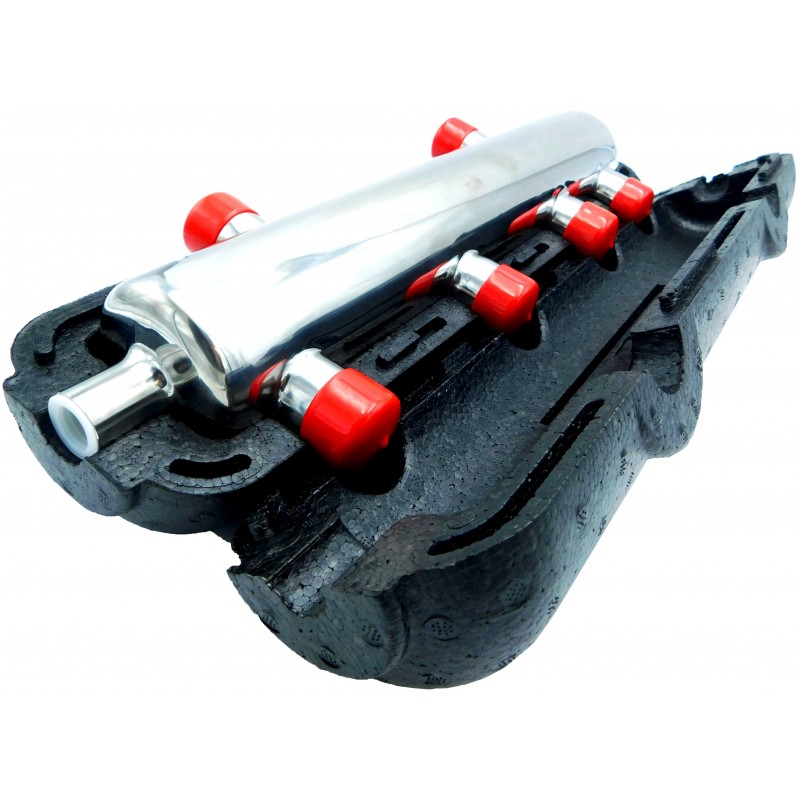

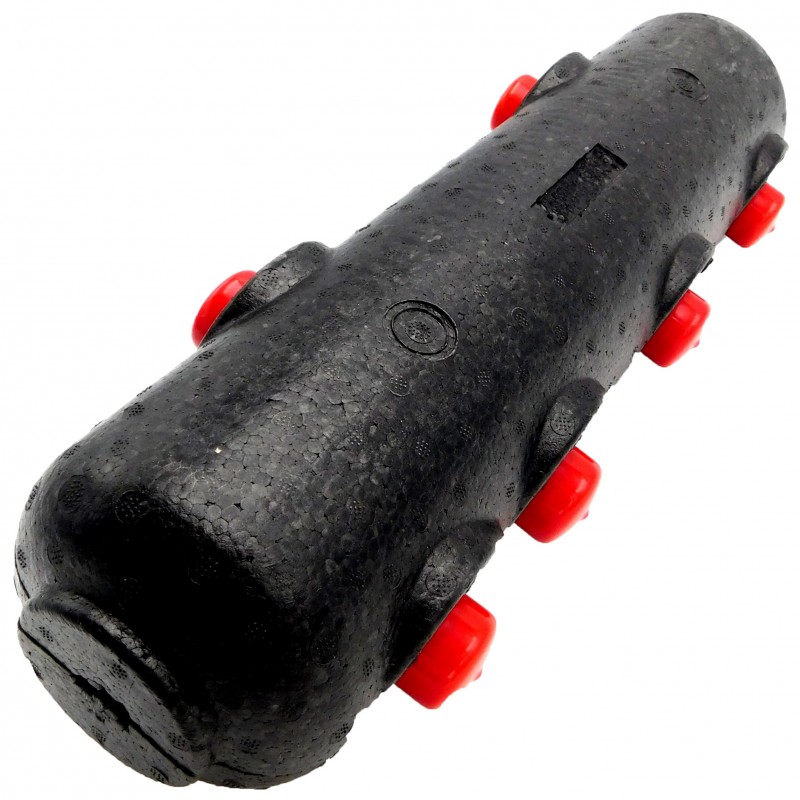

- Eine Polyethylen-Isolierung ist ebenfalls enthalten.

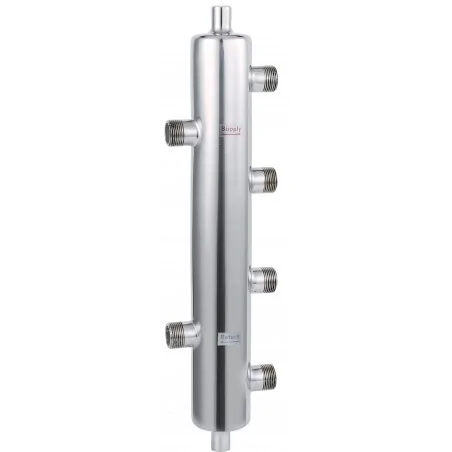

☑️ Hydraulische Weiche 3 Kreise aus Edelstahl, robust und langlebig
✅ Kostenloser Versand in Deutschland und Österreich
Artikel-Nr.: SNT25
Zustand Neu
Hydraulische Weiche für 3 Heizkreise | SNT25
In Heizsystemen mit Fußbodenheizung und Heizkörpern ermöglicht eine hydraulische Weiche mit zwei Kreisläufen (sowie einem Wärmeversorgungskreislauf) die Verbindung von zwei unabhängig regulierten Abschnitten, von denen jeder seine eigene Umwälzpumpe haben kann. In diesem Fall gleicht das Kupplung nicht nur den Durchfluss auf beiden Seiten aus (die Installation würde oft den vom Kessel-Pumpen erreichbaren Durchfluss überschreiten), sondern dient auch als Verteiler, indem es drei Kreisläufe erzeugt - einen auf der Heizungsseite (Kondensationskessel) und zwei zusätzliche Empfangskreisläufe (Heizkörper und Fußbodenheizung).Zusätzlich stellen wir durch die Vermischung von Wasser im Stahlkammer der Hydraulischen Weichen sicher, dass das zurückkehrende Wasser zum Kessel nicht übermäßig abgekühlt wird, was für moderne Kessel nicht vorteilhaft ist (bekannt als kalte Rückgabe).
Hydraulische Weiche z.B. in Heizung mit Brennwertkessel und Fußbodenheizung
Vorteile der Verwendung einer hydraulischen Weiche in einem Hausheizungssystem:
- Keine hydraulische Wechselwirkung zwischen dem Versorgungs- und Heizkreislauf
- Geeignet für sowohl Einzel- als auch Mehrkesselanlagen
- Flexibilität bei der Verwendung von Steuerungssystemen
- Einfachere Dimensionierung der Pumpe im Kesselkreislauf
- Einfachere Auswahl von Regelventilen
- Schutz vor Korrosion bei niedriger Temperatur
Hydraulische Weiche für 3 Heizkreise - Schema des Anschlusses
in einer Heizungsanlage mit 2 Wärmequellen (Kessel)
und mit 1 Wärmequelle (Brennwertkessel) für Zentralheizung und Warmwasser
Der Anschlussplan für eine hydraulische Weiche mit 3 Heizkreise ist nur schematisch und oberflächlich. Jede Installation oder Heizungssystem ist unterschiedlich - und erfordert eine separate Analyse vor dem Anschluss des Produkts. Es liegt in der Verantwortung des Installateurs und des Heizungssystem-Designers, in dem die hydraulische Weiche betrieben wird, eine individuelle Bewertung vorzunehmen.
