Wie kann man einen Pool-Wärmetauscher anschließen und Fehler vermeiden?

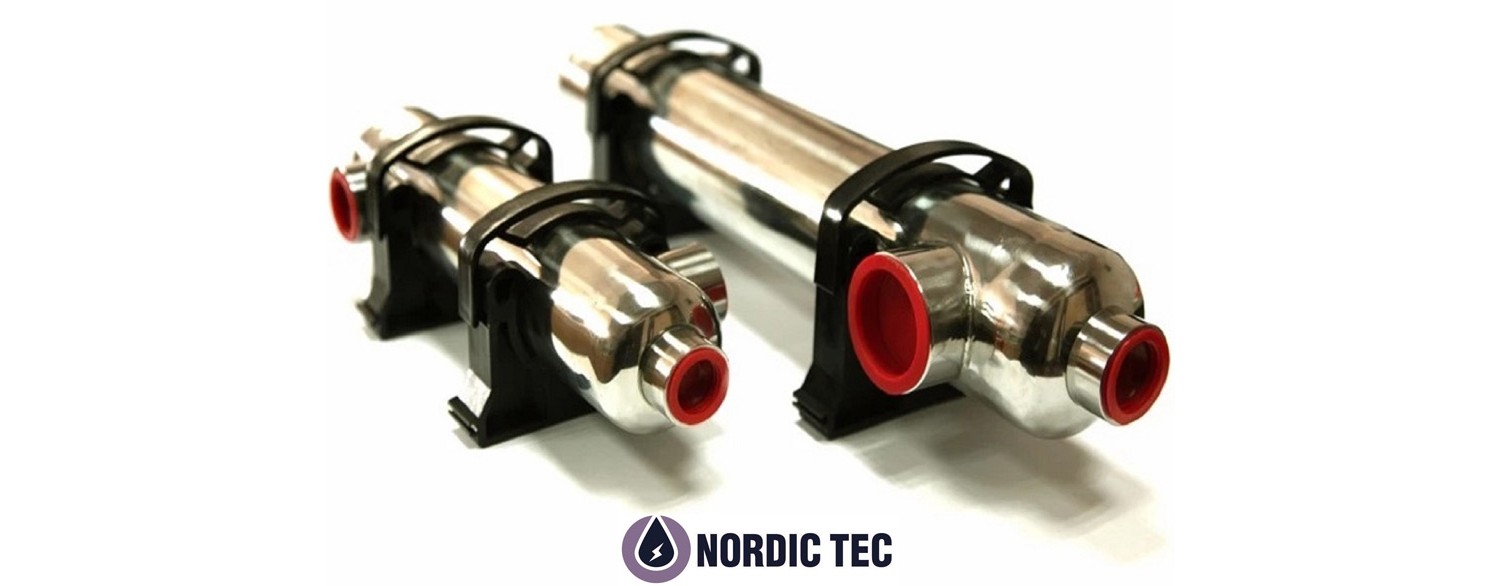

Pool-Wärmetauscher, also Modelle, die fachsprachlich oft als Mantelrohr-Wärmetauscher bezeichnet werden, werden heute von vielen verschiedenen Firmen produziert und haben in der Regel einen ähnlichen Aufbau, d.h. sie bestehen aus einem Bündel von Röhrchen, die von einem Stahlmantel umgeben sind. Wie man diese richtig anschließt - finden Sie unten in der Schritt-für-Schritt-Anleitung.

Die meisten Ratschläge in diesem Beitrag, den wir getrost als Anschlussanleitung für Pool-Wärmetauscher bezeichnen können, sind universell, d.h. sie lassen sich im Grunde für alle Marken ähnlicher Wärmetauscher anwenden. Wir weisen jedoch darauf hin, dass als Referenz die Pool-Wärmetauscher der Marke Nordic Tec dienen werden.

Muss es für einen Pool ein rohrförmiger Wärmetauscher sein? Kann es auch ein Plattenwärmetauscher sein?

Es gibt eine Reihe von Gegenindikationen für den Einsatz von Plattenwärmetauschern in Schwimmbädern, worüber man online zahlreiche Informationen finden kann. Daher werden wir dieses Thema nicht allzu breit ausführen, aber es ist erwähnenswert:

• Plattenwärmetauscher sind oft nicht sehr widerstandsfähig gegen hohe Chlorkonzentrationen und Poolchemikalien
• Plattenwärmetauscher erzeugen aufgrund ihrer höheren hydraulischen Widerstände eine deutlich größere Belastung für Pumpen, was sich negativ auf die Lebensdauer der Poolpumpen auswirkt und das Risiko ihres Ausfalls oder schnelleren Verschleißes erhöht

Daher empfehlen wir eindeutig den Einsatz von Pool-Wärmetauschern, also solchen, die für diese spezielle Anwendung dediziert sind. Andere Arten von Wärmetauschern sollten in den Bereichen eingesetzt werden, für die sie geschaffen wurden, was eine störungsfreie Funktion gewährleistet. Wenn Sie an diesem Thema interessiert sind, laden wir Sie zu den folgenden Beiträgen ein, in denen wir dies vertieft haben:

• ☑️ BLOG: Poolbeheizung und Plattenwärmetauscher - ist das wirklich eine gute Idee?
• ✅ BLOG: Welchen Wärmetauscher für den Pool wählen?

Schwimmbad Pool Wärmetauscher NORDIC Tec B55 16kW

B55

169,99 €

In den Warenkorb

Schwimmbad Pool Wärmetauscher NORDIC Tec B85 25kW

B85

189,99 €

In den Warenkorb

Wasserenthärter Kalkschutzanlage Nordic Tec BlueStream 1"

NT-BlueStream-1"

159,99 €

In den Warenkorb

Stahl- oder Titan-Pool-Wärmetauscher

Auch das - es ist wissenswert, bevor man den Wärmetauscher anschließt. Wenn wir die Verwendung von Salz in irgendeiner Form zur Wasseraufbereitung planen - ob es sich um physiologisches Salz handelt, oder Salz zum antibakteriellen Schutz, Salz für den Wasserenthärter oder für den Chlor-Generator - müssen wir darauf verzichten, wenn wir die Installation eines Stahl-Pool-Wärmetauschers planen, oder wir müssen andere Methoden der Wasseraufbereitung finden, z.B. die Verwendung von fertigem Chlor, das kein Salz erfordert.

Wenn wir Salzwasser planen oder sogar nur gelegentliche Salz Zugaben - müssen wir einen Titan-Wärmetauscher verwenden, der leider viel teurer ist als ein Stahlwärmetauscher, was an den Preisen des Materials selbst liegt. Titan gehört zu den teureren und schwerer verfügbaren Materialien.

Montageposition des Pool-Wärmetauschers

Das ist die erste Frage, die uns vor der Montage der Poolheizung in den Sinn kommen sollte. Es gibt hydraulische Geräte, die nur in bestimmten Positionen montiert werden können. Wenn es sich um einen Plattenwärmetauscher handeln würde, müsste dieser vertikal montiert werden, um eine Luftansammlung zu vermeiden, was mit seiner charakteristischen Bauweise zusammenhängt. Anders verhält es sich bei der Montage von Pool-Wärmetauschern.

✅ Pool-Wärmetauscher können horizontal oder vertikal montiert werden - das hat keine große technische Bedeutung, in diesem Fall kommt es nicht zu einer Luftansammlung, man kann sich also im Grunde nach der Montagebequemlichkeit richten. Zur Vereinfachung verwenden wir in den Zeichnungen in diesem Beitrag die vertikale Position, aber man muss sich nicht danach richten.

Strömungsrichtung der Flüssigkeiten beim Anschluss von Pool-Wärmetauschern

Beim Anschluss von Pool-Wärmetauschern haben wir mehr Freiheiten als bei einigen anderen Geräten - denn die Strömungsrichtung des Poolwassers oder des Heizmediums spielt keine große Rolle. In beide Richtungen werden die Kanäle des Pool-Wärmetauschers gleich durchlässig sein, man muss nicht befürchten, dass sie in eine Richtung größere hydraulische Widerstände verursachen könnten usw. Aus diesem Grund haben die Rohrwärmetauscher der Marke Nordic Tec - und wahrscheinlich meistens auch anderer Marken - keine spezifischen Kennzeichnungen. Die Kennzeichnungen, die Sie in den folgenden Zeichnungen finden, sind lediglich konventionell; man kann sie mehr oder weniger dauerhaft auf dem Gerät anbringen, um sich die Arbeit zu erleichtern.

Wenn Sie jedoch eine Anschlussrichtung für einen Kanal gewählt haben - gibt es für den zweiten Kanal keine Wahlfreiheit mehr. Gemäß dem Gegenstromprinzip muss die Flüssigkeit im zweiten Kanal in die entgegengesetzte Richtung zum ersten Kanal fließen, nicht in die gleiche - siehe unten.

Anschluss des Pool-Wärmetauschers und das Gegenstromprinzip

Pool-Wärmetauscher arbeiten besser, wenn das Gegenstromprinzip eingehalten wird, weshalb der Hersteller einen Gleichstromanschluss nicht empfiehlt. Das Gegenstromprinzip besagt, was wir oben kurz beschrieben haben - d.h. die Medien in beiden Kanälen sollen in entgegengesetzten Richtungen zueinander strömen. Wenn sie in die gleiche Richtung strömen - wird der Temperaturgradient anders sein, was zu einer viel schwächeren Wirkung führt. Daher sollte man sich an der folgenden Zeichnung orientieren.

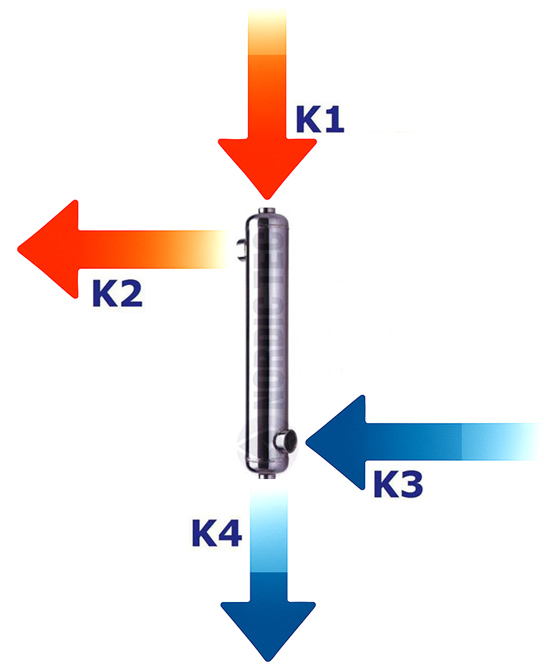

K1-K4 - also der Kanal, der entlang des Pool-Wärmetauschers durch die dünnen Röhrchen fließt - hat eine geringere Durchflusskapazität als der verbleibende Kanal, also K3-K2. Daher sollte er für das Heizmedium gewählt werden. Offensichtlich legt die Spezifik der Poolbeheizung größere Durchflüsse auf der Seite des Poolwassers nahe - die Wahl ist also klar, der Kanal K1-K4 sollte für das Heizmedium verwendet werden.

• K1 - bezeichnet den Eintritt des heißen Mediums von der Wärmequellenseite, je nachdem womit wir unseren Pool beheizen (Kessel, Solarkollektor, Wärmepumpe usw.). Er ist mit einem Pfeil in Orange markiert, da das Medium in dieser Phase heiß ist.
• K4 - bezeichnet den Rücklauf des Heizmediums zur Wärmequelle, um es erneut zu erhitzen. Suggestiv ist der Pfeil bereits blau, denn während des Durchgangs durch den Wärmetauscher sollte das Medium seine Wärme an das Poolwasser abgeben - das zur gleichen Zeit durch den anderen Kanal fließen wird.

K3-K2 - ist der Kanal, der für das Wasser aus dem Pool bestimmt ist. Da wir das gegenläufige Anschlussprinzip einhalten müssen, muss der Eintritt des kalten Poolwassers am Anschluss K3 erfolgen - auf diese Weise werden Poolwasser und Heizmedium in entgegengesetzte Richtungen zueinander strömen.

• K3 - Eintritt des Poolwassers, blau markiert, was darauf hindeuten soll, dass das Wasser noch nicht erwärmt ist.
• K2 - Rücklauf des Wassers zum Pool, es sollte bereits wärmer sein, daher ist es rot-orange markiert.
