Solar-Durchflussmesser oder Rotameter in Solaranlage – was ist das eigentlich?

In Solaranlagen – also solchen, deren Kernstück Solarkollektoren sind – ist, ähnlich wie in anderen Heizungs- und Hydrauliksystemen, die Überwachung der Betriebsparameter äußerst wichtig, das wissen wir. Eines der grundlegenden Geräte, die die Überwachung der Funktion des Solarthermiesystems ermöglicht, ist der Solar-Rotameter, auch Solar-Durchflussmesser genannt. Ein kleines, aber sehr wichtiges Element der Installation, dank dem das gesamte Solarkollektorsystem richtig funktionieren kann. Warum? Darum geht es im Folgenden.

Was ist ein Solar-Durchflussmesser?

Ein Rotameter ist ein Messgerät zur Kontrolle des Durchflusses des Arbeitsmediums in einer Anlage. Am häufigsten hört man von kleinen Durchflussmessern für Fußbodenheizungen – also solchen, die in Verteileren für Fußbodenheizungen verwendet werden.

Bei Solarsystemen kommt ebenfalls ein Rotameter zum Einsatz, und es erfüllt die gleichen Funktionen – es dient zur Messung des Durchflusses des Arbeitsmediums (daher Durchflussmesser) – in der Regel ein Gemisch aus Wasser und Glykol. Der Solar-Rotameter wird in den Hydraulikkreis eingebaut, meistens in die Pumpengruppe der Solaranlage.

Wie ist ein Durchflussmesser in einem Solarkollektorsystem aufgebaut?

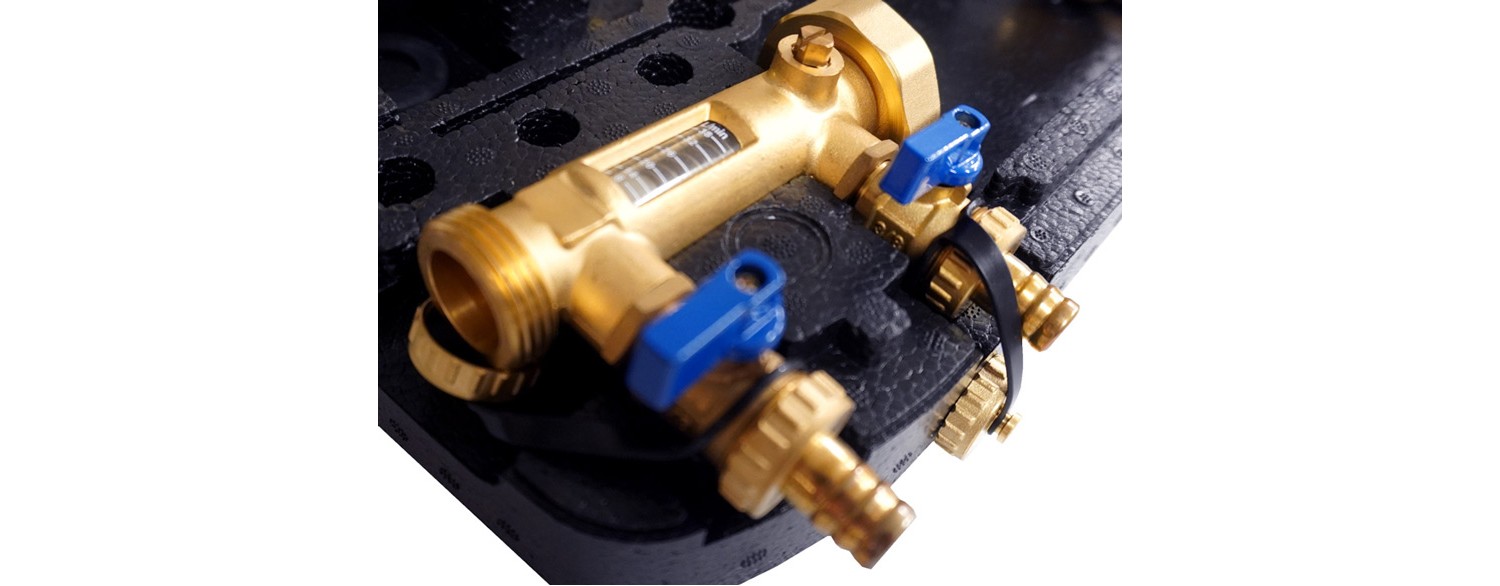

Konstruktiv ist ein Durchflussmesser nicht komplex; er besteht aus einem durchsichtigen Röhrchen mit einer Skala und einem Schwimmer (Anzeiger). Wenn das Medium durch den Durchflussmesser strömt, hebt sich der Schwimmer auf eine bestimmte Höhe und zeigt so den aktuellen Durchflusswert an – normalerweise in Litern pro Minute. Um die Zirkulation des Mediums im Solarkollektorkreis richtig messen zu können, muss er natürlich entsprechend kalibriert sein.

Plattenwärmetauscher NORDIC Ba-23-30 3/4" 125kW

NT Ba-23-30

101,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-23-40 3/4" 165kW

NT Ba-23-40

126,99 €

In den Warenkorb

Pumpengruppe mit Mischer Fußbodenheizung oder Heizkörper | Nordic Tec GPN-180mm-3DR

DE-Mischgruppe-GPN-180mm-3DR

119,99 €

In den Warenkorb

Durchflussmesser und der korrekte Durchfluss in einer Solaranlage

Die Hauptaufgabe des Solar-Durchflussmessers ist die Kontrolle und Regelung des Durchflusses des Arbeitsmediums im Solarkollektorkreis. Ein angemessener Durchfluss ist entscheidend, um:

• eine ordnungsgemäße Wärmeaufnahme und -übertragung von den Kollektoren zu gewährleisten,
• die Anlage vor Überhitzung zu schützen,
• einen gleichmäßigen Betrieb des gesamten Systems aufrechtzuerhalten,
• die Lebensdauer der Umwälzpumpe und der anderen Komponenten zu verlängern.

Dank des Durchflussmessers kann der Installateur oder Benutzer schnell überprüfen, ob die Anlage innerhalb der vorgegebenen Parameter arbeitet – und ob beispielsweise keine Überhitzungsgefahr an extrem heißen Tagen besteht. Mit dem Durchflussmesser können potenzielle Probleme, auch mit der Solarsystem-Umwälzpumpe, frühzeitig diagnostiziert werden.

Warum ist ein Solar-Durchflussmesser wichtig?

Ohne Durchflusskontrolle könnte es zu Situationen kommen, in denen das Medium zu langsam zirkuliert – dann können sich die Kollektoren überhitzen und das Glykol abbauen. Ein zu hoher Durchfluss hingegen erhöht unnötig den Stromverbrauch der Pumpe – und die Wärmeaufnahme könnte schwächer sein, da Glykol Wärme etwas weniger effizient austauscht als Wasser.

Der Durchflussmesser ermöglicht es, die goldene Mitte zu finden und einen optimalen Anlagenbetrieb sicherzustellen. Er ist genauso wichtig wie andere Elemente solarthermischer Pumpengruppen, wie Sicherheitsgruppen oder Luftabscheider.
