Das Gegenstromprinzip – grundlegende Informationen

Das Gegenstromprinzip**, manchmal auch als Gegenstromverfahren bekannt, ist eine der wichtigsten Lösungen, die in der Heizungs-, Kältetechnik und in vielen anderen Ingenieurdisziplinen eingesetzt wird. Auch wenn es recht technisch klingt, basiert seine Funktionsweise auf einer sehr einfachen und gleichzeitig genialen Idee: Zwei Medien – zum Beispiel Wasser, Luft oder eine andere Flüssigkeit – strömen in entgegengesetzten Richtungen aneinander vorbei, was einen wesentlich effizienteren Wärme- oder Stoffaustausch ermöglicht.

Wer hat das Gegenstromprinzip erfunden – und was haben Fischkiemen damit zu tun?

Es ist sehr interessant, aber dieser geniale Trick hat keinen Erfinder – es sei denn, wir betrachten die Natur als Erfinder. Das Prinzip wird normalerweise in der Hydraulik angewendet, aber erstmals wurde es in der Biologie beobachtet, was eine große Kuriosität ist.

Wir wissen wahrscheinlich alle, wie Fischkiemen funktionieren, aber zur Erinnerung: Sie sind Teil des Atmungsapparats von Fischen. Das durch sie strömende Wasser gibt Sauerstoff an das Gewebe der Kiemen ab. Sie sind stark durchblutet – das Blut, das durch die Kiemen fließt, nimmt den Sauerstoff auf und transportiert ihn zu den restlichen Teilen des Fischkörpers. Und genau hier wurde dieses einfache Prinzip beobachtet – die Natur hat es so eingerichtet, dass das Blut in den Kiemen aus irgendeinem Grund in die entgegengesetzte Richtung zum Wasser fließt, das den Sauerstoff abgibt. Warum? Die Sache ist offensichtlich – auf diese Weise kann das Blut mehr Sauerstoff aufnehmen, d.h. der Sauerstofftransfer ist effizienter. Niemand kann das besser als die Natur, es galt nur, diese Entdeckung in der Technik zu nutzen.

Wenn die oben gezeigte Anordnung anders aussähe – wenn nämlich beide Flüssigkeiten in die gleiche Richtung flössen – und somit das Gegenstromprinzip nicht eingehalten wäre, könnte von einem so effizienten Austausch von Eigenschaften zwischen beiden Kreisläufen keine Rede sein.

Gegenstromprinzip – zuerst die Grundlagen

Um das Gegenstromprinzip zu verstehen, lohnt es sich, es mit dem Gleichstrom-Parallelfluss zu vergleichen. In einem Wärmetauscher mit Gleichstrom-Parallelfluss bewegen sich beispielsweise heißes und kaltes Medium in die gleiche Richtung. Am Anfang ist der Temperaturunterschied zwischen ihnen groß, nimmt aber schnell ab, wodurch der Wärmeaustausch immer weniger effizient wird.

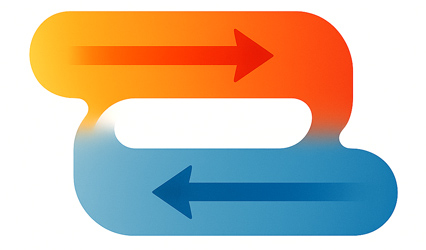

In einer Gegenstromanordnung strömen beide Medien in entgegengesetzte Richtungen. Dadurch bleibt der Temperaturunterschied zwischen ihnen über die gesamte Länge des Wärmetauschers hinweg hoch – und je größer der Temperaturunterschied, desto leichter verläuft der Wärmeaustausch, gemäß den Gesetzen der Physik. In der Folge kann Wärme deutlich effektiver übertragen werden, und die Endtemperatur des kalten Mediums kann nahe an der Anfangstemperatur des heißen Mediums liegen. Genau wie bei den Fischkiemen, nur dass dort der ausgetauschte „Stoff“ Sauerstoff ist, während es in der Heiztechnik – vereinfacht gesagt – Wärmeenergie bzw. Temperatur ist.

✅ Mit einem Wort: Beim Gegenstrom fließen zwei Flüssigkeiten in entgegengesetzten Richtungen zueinander.

Plattenwärmetauscher Ba-12-12 3/4" 25kW

NT Ba-12-12

45,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-23-50 3/4" 210kW

NT Ba-23-50

147,99 €

In den Warenkorb

Schwimmbad Pool Wärmetauscher NORDIC Tec B55 16kW

B55

169,99 €

In den Warenkorb

Wo wird es eingesetzt?

Das Gegenstromprinzip findet sehr breite Anwendung – sowohl in der Industrie als auch in Alltagsgeräten:

• Wärmetauscher – dies ist eine der häufigsten Anwendungen. In Heiz- und Kühlanlagen ermöglicht die Gegenstromanordnung eine maximale Energienutzung, verringert Wärmeverluste und erhöht den Wirkungsgrad der Geräte. Das Prinzip findet in verschiedenen Wärmetauschern Anwendung, sowohl in Platten- als auch in Mantelrohr-Wärmetauschern, unabhängig auch vom Medium – ob es sich um typische Wärmetauscher für Flüssigkeiten oder z.B. Kältemittel-Wärmetauscher handelt.
• Rekuperatoren – in Lüftungssystemen erwärmt die Abluft die Zuluft in entgegengesetzten Richtungen, was die Wärmerückgewinnung aus der verbrauchten Luft ermöglicht. Übrigens enthält auch ein Rekuperator zur Wärmerückgewinnung eine Form eines Luft-Luft-Wärmetauschers.
• Kühlsysteme für Motoren und Maschinen – in der Automobilindustrie und im Industriebereich hilft dieses Prinzip, Wärme effektiv abzuführen.

Mehr zum Thema Gegenstrom-Wärmetauscher finden Sie in unserem Blog:

• ✅ Wie funktioniert ein Gegenstrom-Wärmetauscher?

Warum ist die Gegenstromanordnung so effizient?

Der größte Vorteil des Gegenstromprinzips ist die Aufrechterhaltung eines konstanten Temperaturunterschieds zwischen den strömenden Medien. Das bedeutet, dass Wärme oder Stoff über die gesamte Zeit mit nahezu gleicher Intensität übertragen werden kann. In der Praxis führt dies zu:

• höherer Effizienz der Wärmetauscher,
• geringerem Energieverbrauch,
• kompakteren Abmessungen der Geräte – als es bei Gleichstrommodellen der Fall wäre.

Schwimmbad Pool Wärmetauscher Nordic Tec B155 45KW

B155

205,00 €

In den Warenkorb

Artikel nur noch in anderer Variante erhältlich

Plattenwärmetauscher NORDIC Ba-12-20 3/4" 45kW

NT Ba-12-20 3/4

61,50 €

View

PLATTENWÄRMETAUSCHER NORDIC Tec Ba-115-180 2,5" 6700kW

NT-Waermetauscher-Ba-115-180-DE

2.879,99 €

View

Zusammenfassung

Das Gegenstromprinzip ist ein Beweis dafür, dass einfache Lösungen – die im Grunde direkt aus der Natur übernommen wurden – außergewöhnlich effektiv sein können. Hier möchte man sagen, dass es so einfach und doch genial ist. Dank ihm arbeiten moderne Heiz-, Kühl- und Lüftungssysteme deutlich effizienter, sparen Energie und verringern die Betriebskosten. Es ist eine Lösung, die Ingenieure seit Jahren inspiriert – und das zu Recht, denn sie basiert auf einer perfekten Harmonie zwischen Physik und praktischer Anwendung. Nichts Besseres wird in diesem Bereich entstehen.
