Plattenwärmetauscher NORDIC Ba-16-40 1" 150kW

Wärmetauscher (PWT) Nordic Tec Ba-16-40 - 4x 1", 40 Platten

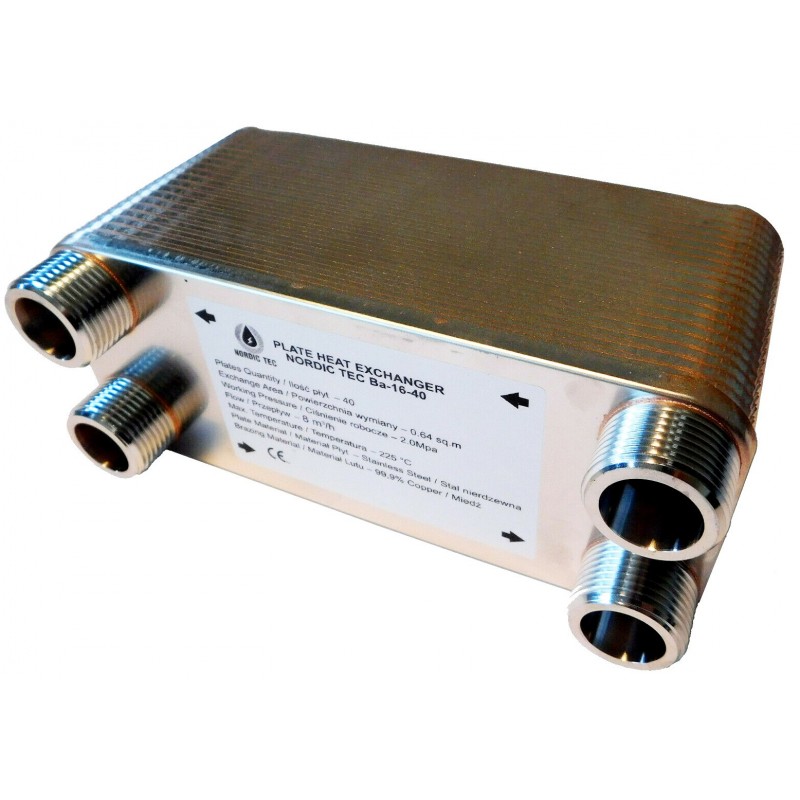

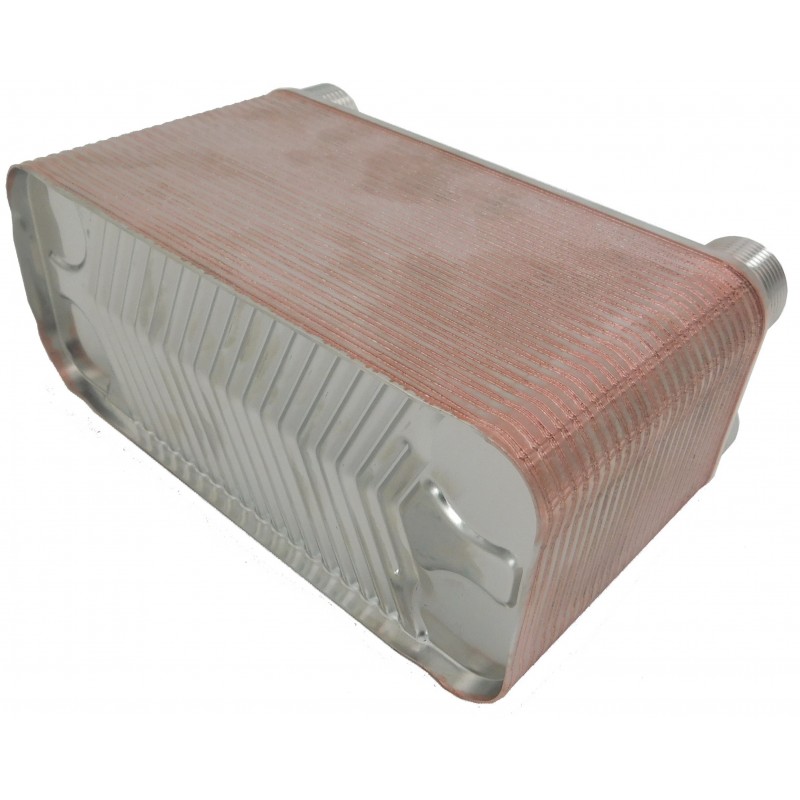

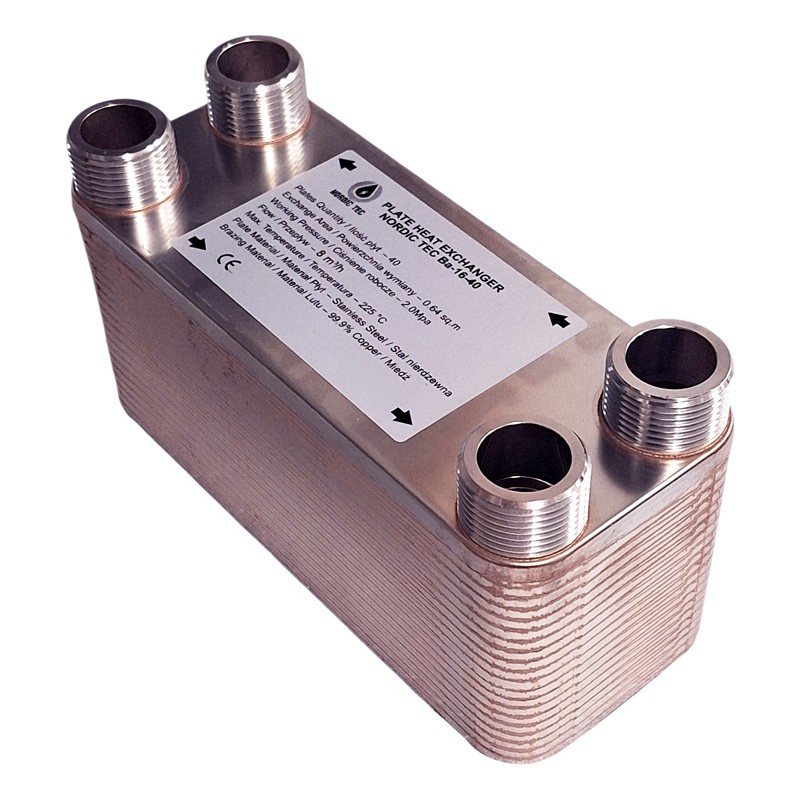

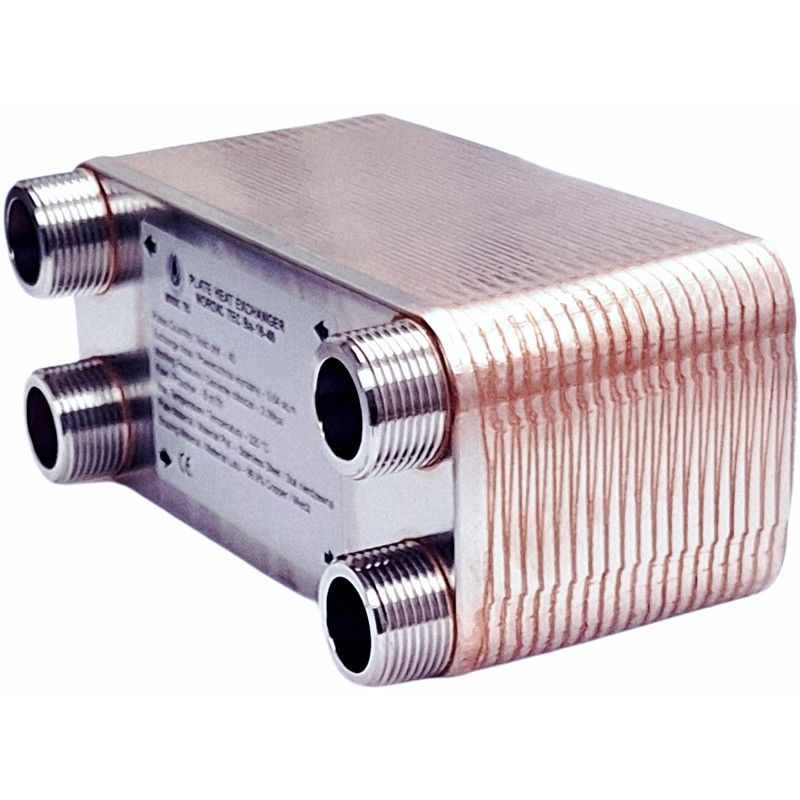

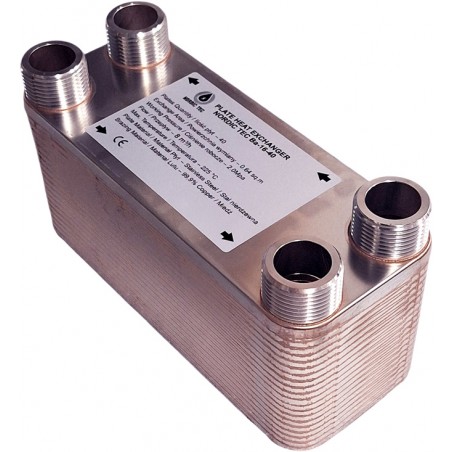

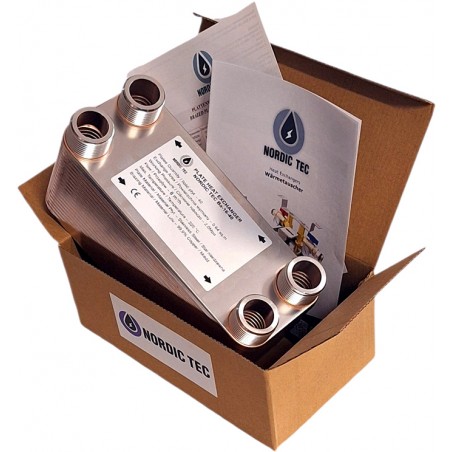

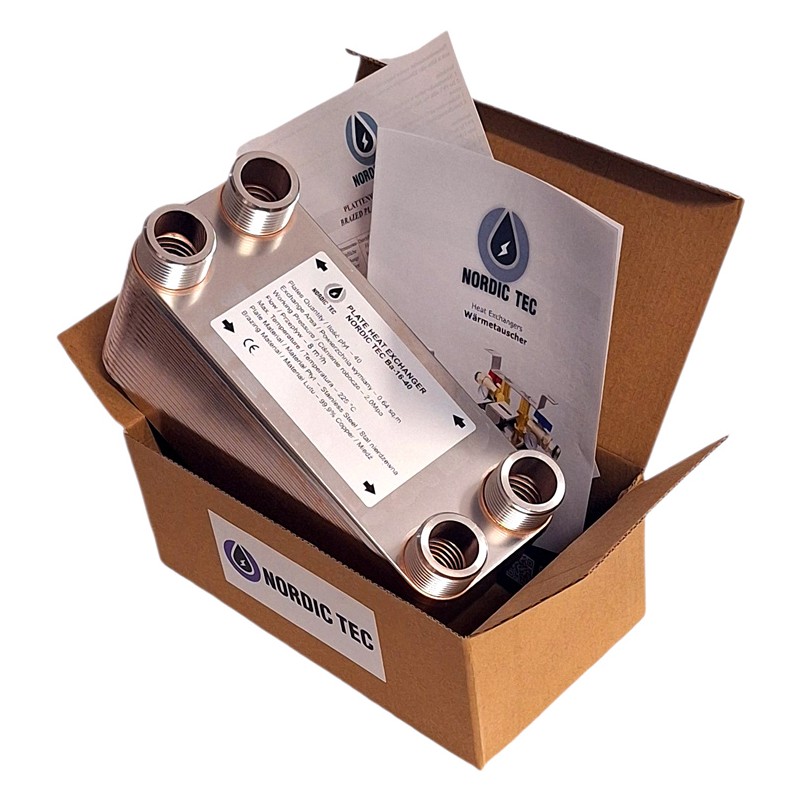

Nordic Tec Ba-16-40 Wärmetauscher

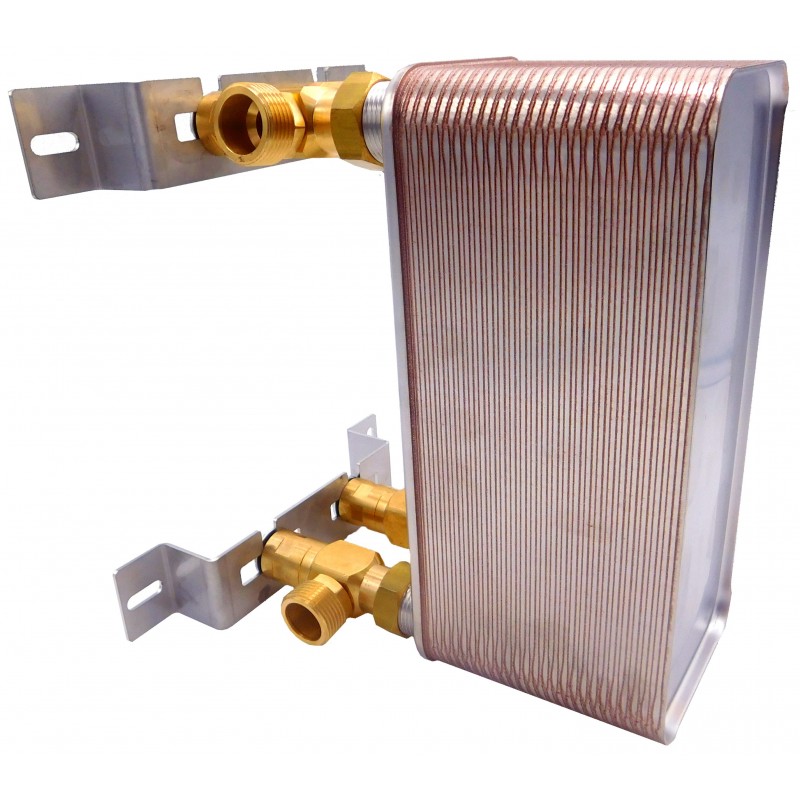

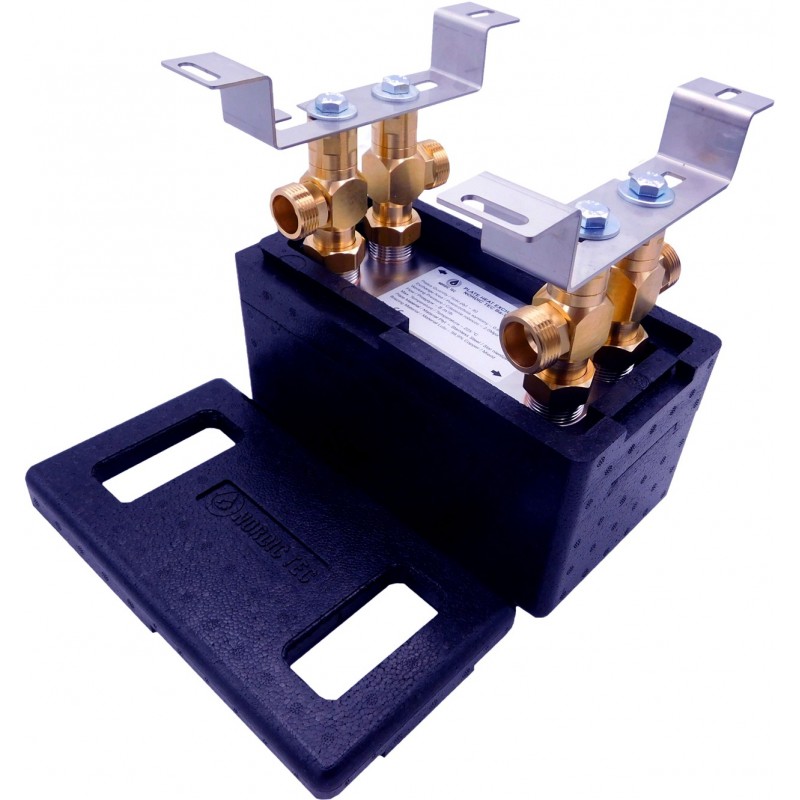

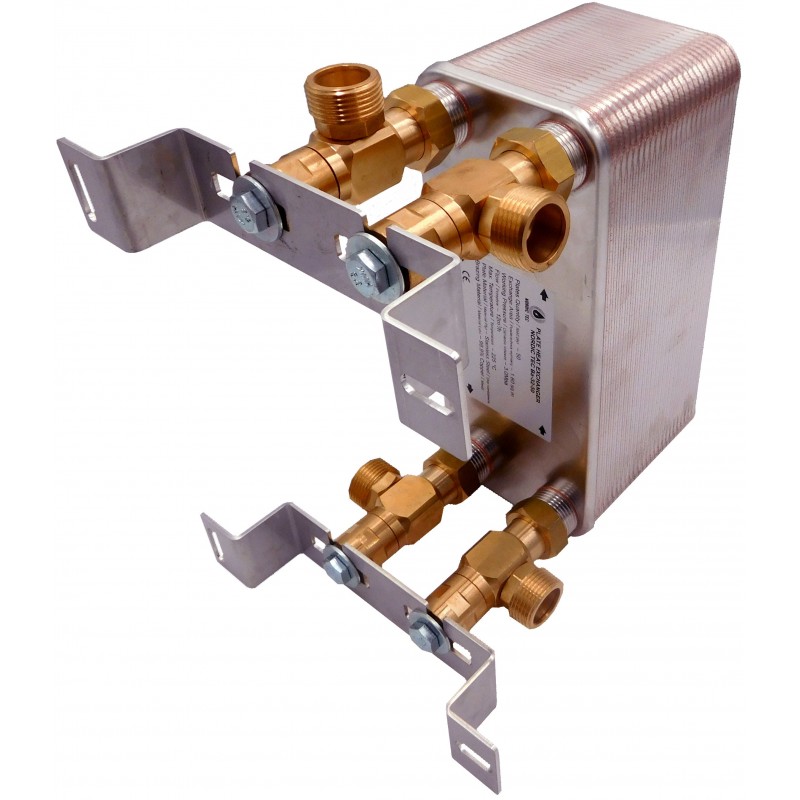

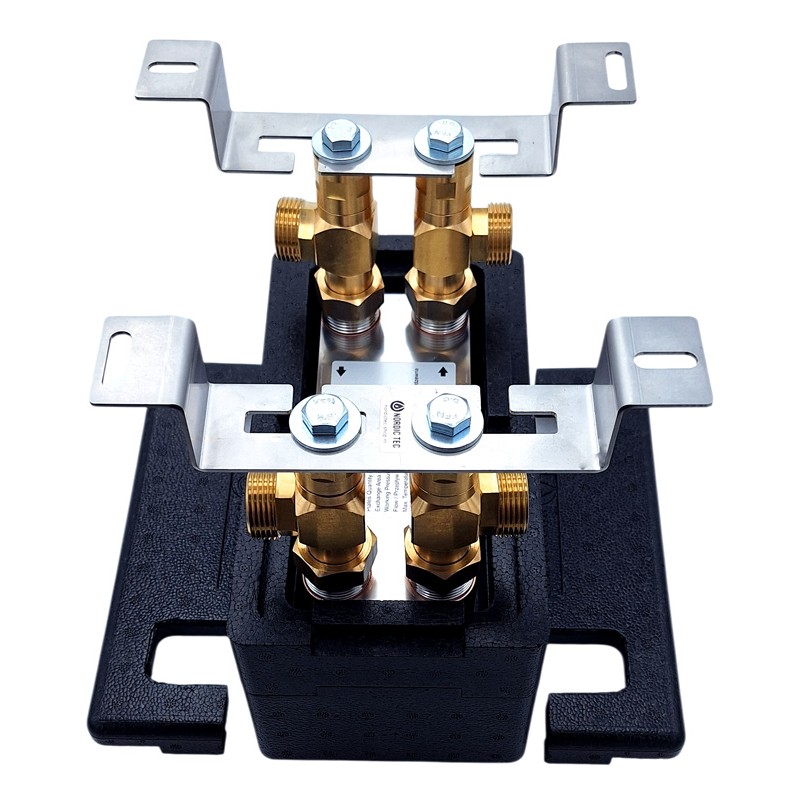

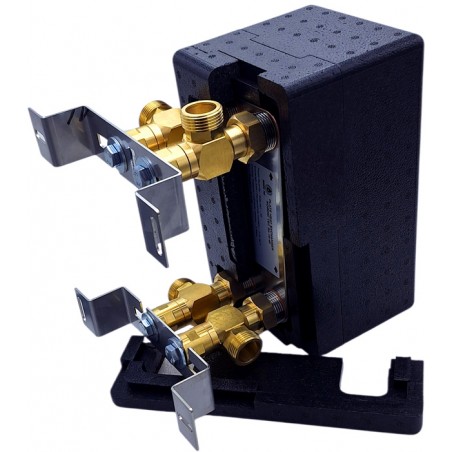

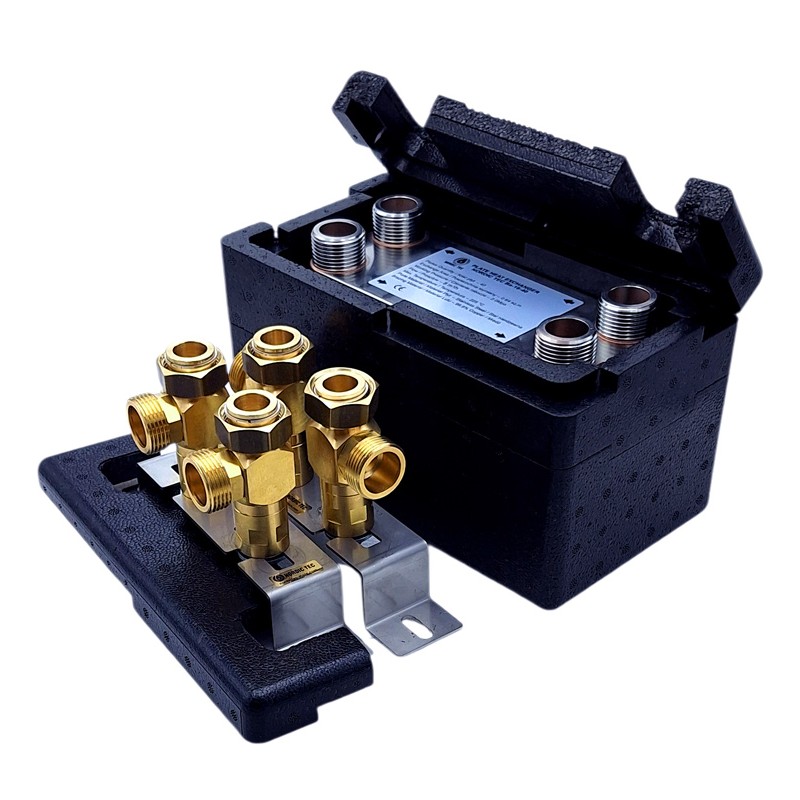

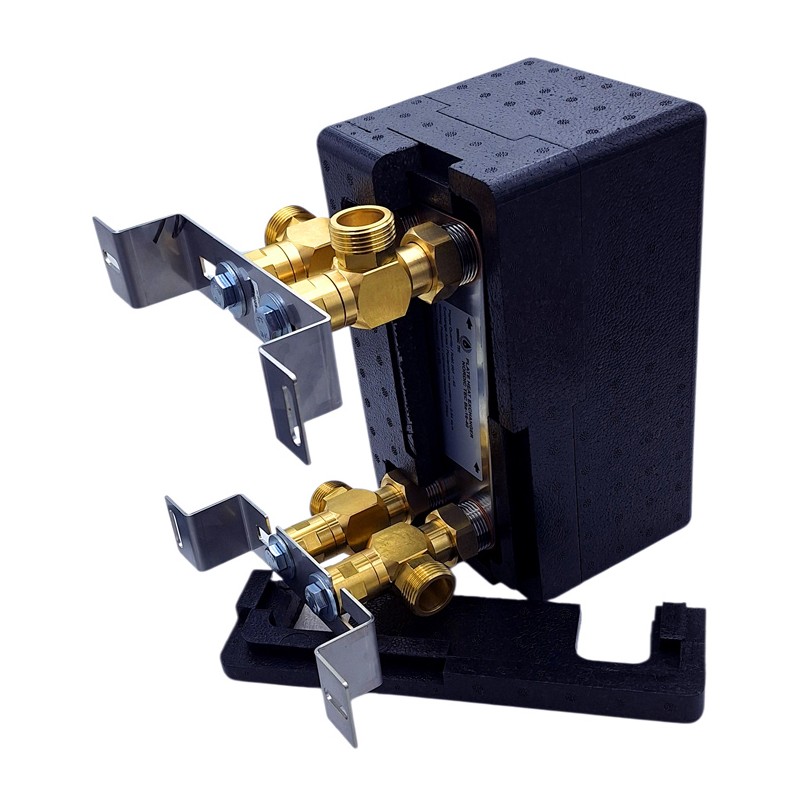

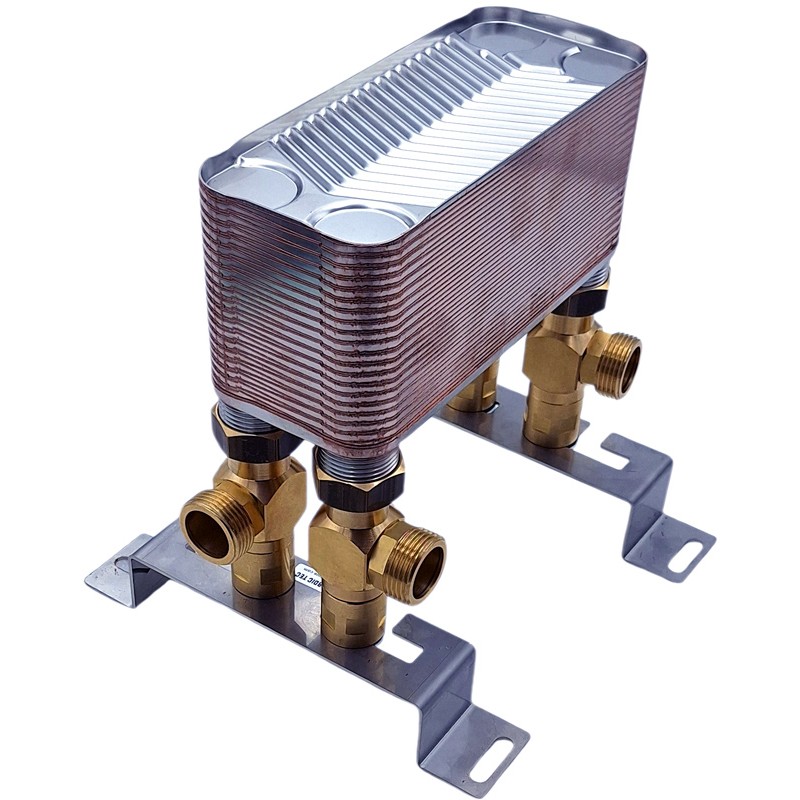

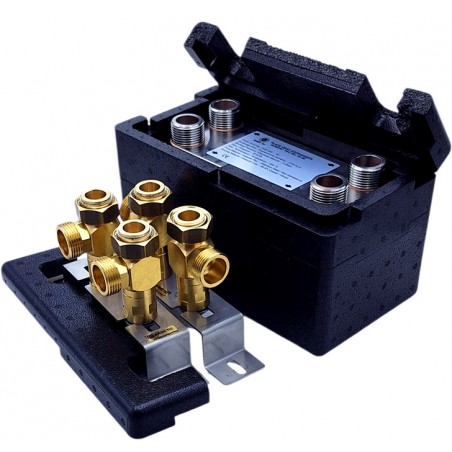

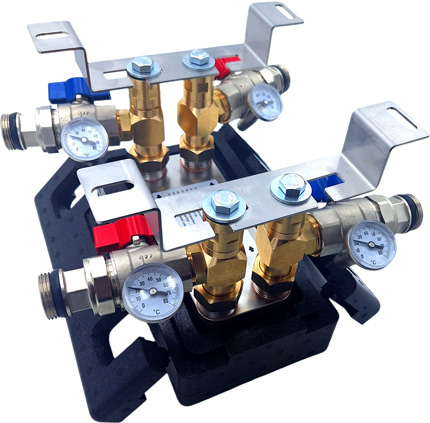

Der Wärmetauscher BA-16-40 im Komplettset (mit Isolierung und Halterung) sowie zusätzlich mit Ventilen mit Thermometern.
Wir weisen darauf hin, dass das Zubehör für den Wärmetauscher eine optionale Auswahl ist ✅.

Technische daten - Plattenwärmetauscher 40 Platten 1" NORDIC TEC Ba-16-40 150 kW:

• Wärmetauscher Plattenmaterial - rostfreizer Edelstahl 316L
• Lotmaterial: Cu / Kupfer (99,99%)
• Plattendicke - jede plate 0,4mm

• Temperaturbereich: -185 Grad bis +230 Grad Celsius
• Durchflussmengt: 8 m3/h
• Betriesdruck: 20 bar (auf 40 bar getestet)
• Durchmesser der Anschlusse: 1 Zoll

Wärmeaustauschfläche - Nordic Tec Ba-16-40 Wärmetauscher - 0,640 m²

Abmessungen des Wärmetauschers Ba-16-40

Wärmetauscher für kaminöfen mit Wasserführung – Nordic Tec Ba-16-40

Das Modell Ba-16-40 hat ein breites Anwendungsspektrum und kann mit vielen Arten von Heizgeräten betrieben werden – mit Ausnahme von Wärmepumpen, für die es nicht empfohlen wird (diese Geräte erfordern in der Regel größere Plattenflächen, also schlicht größere Wärmetauscher). Der Nordic Tec Ba-16-40 eignet sich unter anderem hervorragend als Wärmetauscher für kaminöfen mit Wasserführung, wenn eine Lösung mit 1-Zoll-Anschlüssen benötigt wird.

Der Wärmetauscher mit einer Oberfläche von 0,64 m² eignet sich sehr gut für den Betrieb von kaminöfen mit Wasserführung bis zu einer Leistung von 20 kW, in manchen Fällen auch darüber hinaus, z. B. 22–24 kW.

Bei korrektem, d. h. gegenläufigem Anschluss gewährleistet er eine ordnungsgemäße Wärmeübertragung vom wasserführenden Kaminofen auf Heizkörper oder Fußbodenheizung.

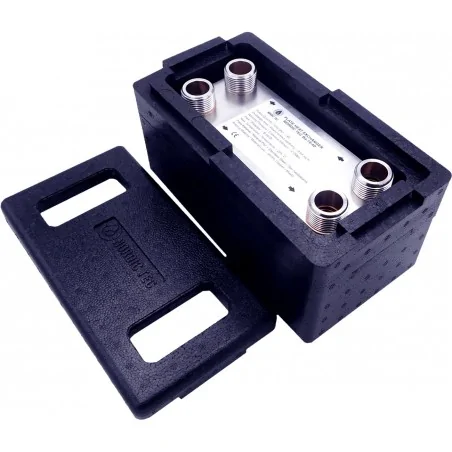

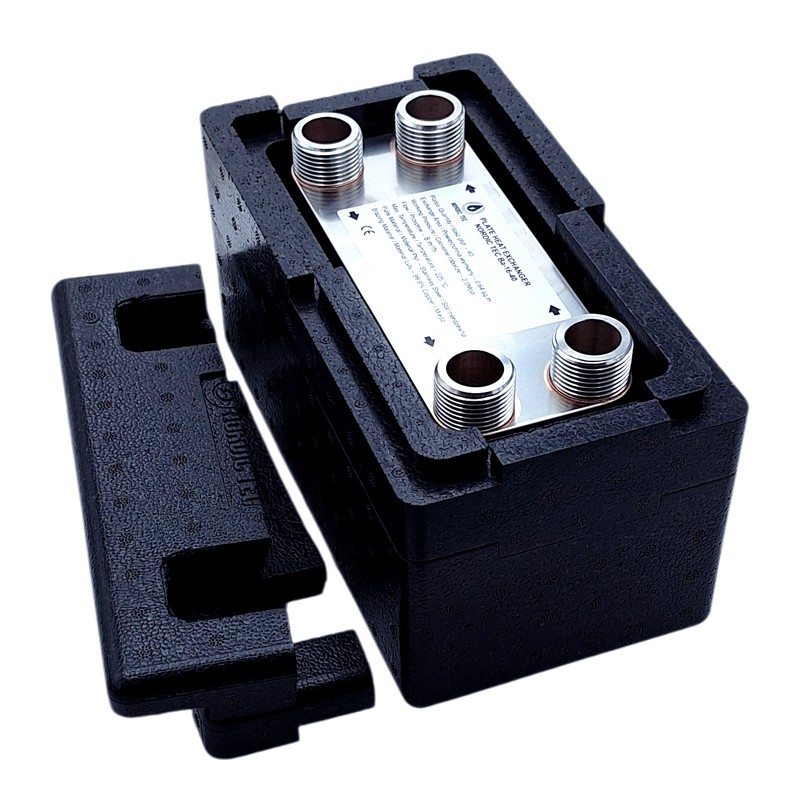

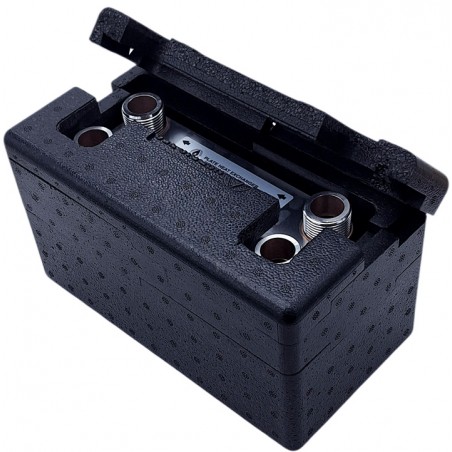

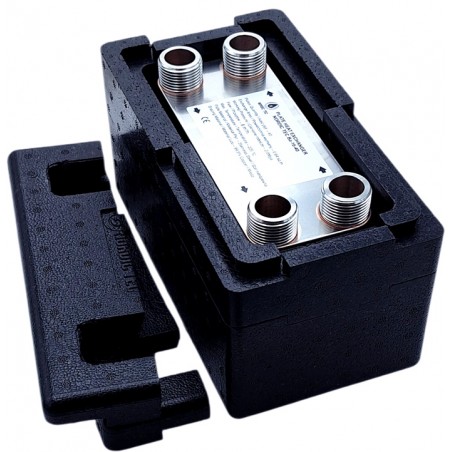

Benötigt der Wärmetauscher eine Wärmedämmung? Wie funktioniert der Plattenwärmetauscher ohne Isolierung?

Die Isolierung IZ-Ba-16 ist nicht unbedingt erforderlich, aber wir sollten uns bewusst sein, dass der Wärmetauscher einen Teil der Wärme abgibt, die er von einem Heizkessel, einer Wärmepumpe oder einem Kamin erhält, auch nach außen. Dadurch wird der Raum, in dem er sich befindet und den wir normalerweise nicht heizen müssen, wie z. B. der Heizungsraum, leicht beheizt. Wie hoch die Verluste sind, hängt hauptsächlich von der äußeren Oberfläche des Wärmetauschers ab, aber auch von der Umgebungstemperatur und der Wassertemperatur. In der Regel werden sie auf einige bis sogar mehrere Prozent geschätzt.

Wenn wir ein effektives und sparsames Heizsystem schaffen wollen, wird empfohlen, jedes größere Element der Heizungsanlage zu isolieren. Andernfalls bezahlen wir für Wärme, die den Heizraum oder den Keller heizt. Angesichts der Größe dieser Verluste amortisiert sich die Isolierung recht schnell. Aus diesem Grund empfehlen wir in Heizsystemen dringend den Einsatz von Isolierung, während dies in Kühlsystemen natürlich nicht sinnvoll ist.
