Wie montiert man einen Magnetitabscheider?

In diesem Beitrag befassen wir uns mit der Montage eines Magnetitabscheiders, einem Gerät, das die Heizungsanlage vor metallischen oder korrosionsbedingten Verunreinigungen schützt. Es wird häufig auch einfach als Magnetfilter bezeichnet. Wie wird er montiert und welche Fehler sollte man vermeiden?

Unsere Anleitung basiert auf den Verunreinigungstrennern der Marke Nordic Tec. Die meisten Empfehlungen gelten jedoch in ähnlicher Weise auch für Produkte anderer Hersteller.

Warum einen Magnetitabscheider in der Heizungsanlage installieren?

Der Magnetitabscheider reinigt Wassersysteme (in der Regel Heizungsanlagen) äußerst effektiv nach dem Magnetprinzip. Im Inneren befindet sich ein magnetischer Stab (Magnet-Einsatz), der ein starkes Feld erzeugt und so ferromagnetische Verunreinigungen – also metallische Partikel – anzieht.

Strömt das Wasser durch den Abscheider, werden alle Eisenspäne, metallischen Teile, abgelöste Rostfragmente oder andere Systemabriebe vom Magneten angezogen und in einem speziellen Filter-/Absetzbecken abgelagert. So gelangen sie nicht in die empfindlichsten Komponenten des Heizsystems – wie Plattenwärmetauscher, Umwälzpumpen oder Fußbodenheizungsverteiler – und schon gar nicht in die kostspieligsten Anlagenteile wie moderne Heizkessel oder Wärmepumpen.

Auf diese Weise lagern sich metallische Mikropartikel oder durch hartes Wasser abgelöste Kalkpartikel auch nicht in den Leitungen – etwa in Fußbodenheizungsrohren oder Heizkörpern – ab. Dies wirkt sich spürbar auf die Effizienz der Heizung und den Energieverbrauch aus. Das Funktionsprinzip von Magnetitabscheidern ist denkbar einfach.

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Magnetitabscheider Schlammabscheider 1 Zoll Nordic Tec DN25

DE-Schlammabscheider-Heizung-1-Zoll-NT

62,99 €

In den Warenkorb

Nicht auf Lager

Wasserenthärter Kalkschutzanlage Nordic Tec BlueStream 1"

NT-BlueStream-1"

169,99 €

View

Montageschritt 1 – Überprüfung des Filter-Sets

Vor der Montage sollte geprüft werden, ob alle im Set enthaltenen Teile vorliegen. Die meisten bestellten Sets sind zwar komplett, dennoch ist eine Kontrolle – besonders vor dem Durchtrennen von Rohren und dem Stilllegen der Anlage – ratsam. Fehlt eine Dichtung oder ein anderes essentielles Teil, bleibt die Heizungsanlage unplanmäßig außer Betrieb.

Die meisten Magnetitabscheider sollten folgende Komponenten enthalten:

1. Absperrventile (sofern sie zum Filter-Set gehören; ansonsten müssen sie separat beschafft werden).
2. Adapter bzw. Anschlussstück für den Einbau in die Heizungsleitung.
3. Magnetischer Einsatz (das Kernstück des Systems).
4. Entlüfter (je nach Hersteller an unterschiedlicher Position, aber unverzichtbar).
5. Abdeckung des Abscheidergehäuses.
6. Absetzbecken bzw. Sieb des Magnetitabscheiders.
7. Filtergehäuse.
8. Ablassventil.
9. Multifunktionsschlüssel passend für die Wartung des jeweiligen Filters.

✅ Oft wird zudem ein separater kleiner Schlüssel zum Betätigen von Entlüfter und Ablassventil benötigt. Dieser ist nicht immer abgebildet.

✅ Abschließend sollte geprüft werden, ob alle Gewindeverbindungen mit den entsprechenden Dichtungen (z.B. O-Ringe) versehen sind. Stimmt alles, kann mit der Montage begonnen werden.

Wo wird der Magnetitabscheider montiert?

Die genaue Position ist Gegenstand unterschiedlicher Ansätze. Die Mehrheit der Praktiker empfiehlt jedoch die Montage auf der Rücklaufleitung, direkt vor dem zu schützenden Gerät (z.B. vor der Wärmepumpe oder dem Heizkessel).

Eine andere Sichtweise hält den genauen Ort für weniger kritisch, da sich die Partikel in einem geschlossenen Kreislauf letztlich doch am Magneten sammeln. Diese Annahme hält jedoch nicht immer stand.

✅ Unabdingbar ist, dass der Magnetitabscheider an einer gut zugänglichen Stelle montiert wird, um spätere Wartungsarbeiten zu ermöglichen.

Installation des Magnetitabscheiders

Bei einer Neuinstallation ist die Montage einfach. Beim Nachrüsten in eine bestehende Anlage muss zunächst das Wasser aus dem betreffenden Abschnitt abgelassen werden (sofern dieser durch Ventile isolierbar ist).

Ein Rohrabschnitt in der benötigten Länge muss aus der Leitung herausgetrennt werden. Diese Länge ist der Filteranleitung zu entnehmen oder durch Ausmessen von Abscheider inklusive Ventilen zu ermitteln.

✅ Vorsicht: Ein häufiger Fehler ist das Herausschneiden eines zu großen Stücks. Besser etwas zu knapp bemessen und nacharbeiten, als ein zu großes Stück zu entfernen.

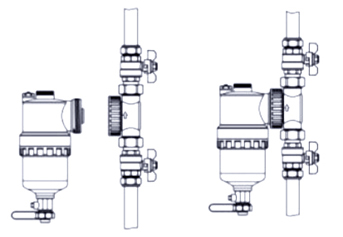

Anschließend werden die Absperrventile am Ein- und Auslass montiert.

Anschluss des Magnetitabscheiders

Das Anschlussstück (Adapter) wird zwischen die Ventile gesetzt und dicht angeschlossen.

✅ Entscheidend ist, dass die Durchflussrichtung mit der auf dem Adapter aufgedruckten Pfeilrichtung übereinstimmt. Nur so arbeitet der Filter optimal und erzeugt keine unnötigen Druckverluste.

Danach wird mit dem Schlüssel das Filtergehäuse mit der Abdeckung angezogen. Dabei ist auf die Dichtung zwischen Anschlussstück und Gehäuse zu achten. Fest, aber mit Gefühl anziehen.

Entlüften und Dichtheitskontrolle

Nach der Montage werden die Absperrventile geöffnet und die Anlage wieder mit Wasser gefüllt. Der Magnetitabscheider muss nun über den Entlüfter entlüftet werden.

Nach dem Entlüften ist auf Dichtheit an allen Verbindungsstellen zu achten. Eine erneute Kontrolle nach 6 bis 24 Stunden wird empfohlen, um auch langsam auftretende Leckagen zu erkennen.

✅ Der Magnetitabscheider muss stets senkrecht installiert sein, unabhängig von der Verlaufsrichtung der Rohrleitung.

Bei dichten Verbindungen kann davon ausgegangen werden, dass der Magnetitabscheider korrekt montiert ist und seinen Dienst verrichtet.
