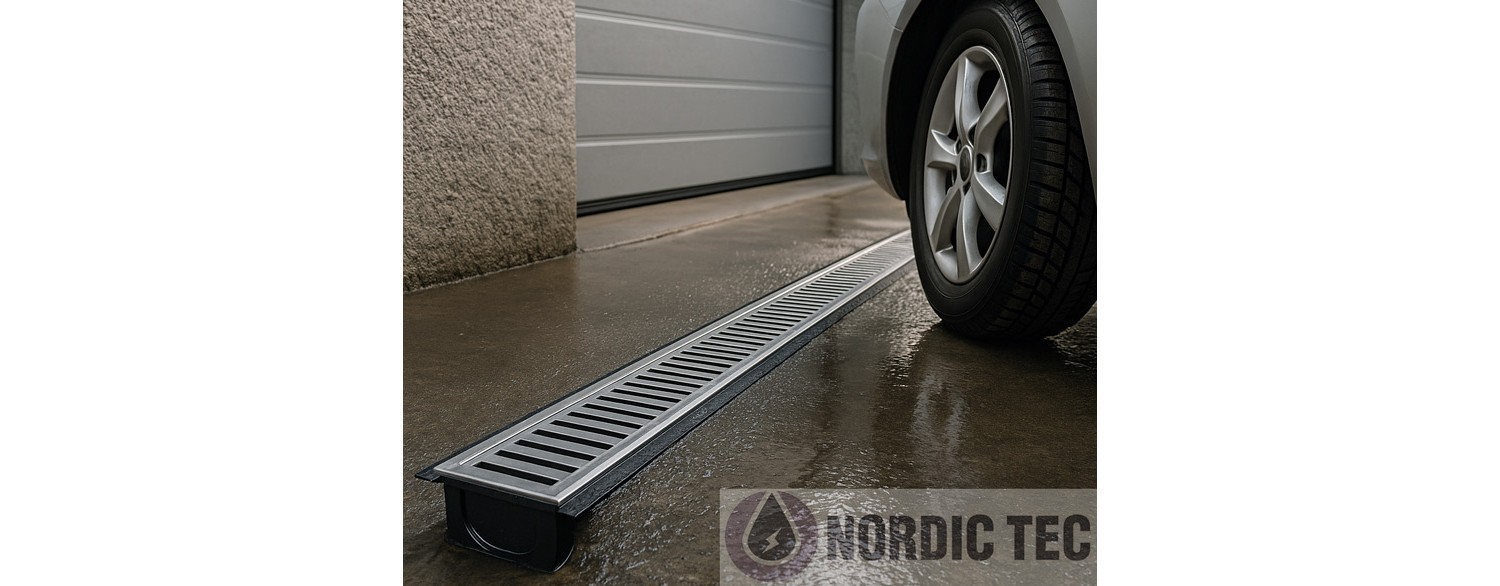

Linearer Garagenablauf – wie wählt man den passenden Ablauf?

Ein linearer Garagenablauf ist ein Element, das wir beim Bau oder bei der Modernisierung eines Grundstücks oft vergessen. Später stellt sich dann heraus, dass dies ein Fehler war – und dass man schon früher an die Entwässerung hätte denken sollen. Ein richtig gewählter linearer Abfluss verhindert nicht nur das Überfluten des Garageninneren, sondern schützt auch den Boden und die Gebäudekonstruktion vor Feuchtigkeit. In diesem Artikel geben wir Tipps, worauf man bei der Wahl eines Abflusses achten sollte und welche Lösungen sich in der Praxis am besten bewähren.

Vor allem – auch wenn es vielen offensichtlich erscheint – sollte man daran erinnern, dass nicht jeder Abfluss in einer Garage eingebaut werden kann. Der lineare Garagenablauf muss ein dafür dediziertes Produkt sein.

Warum ist ein Garagenablauf so wichtig?

Eine Garage ist ein Ort, der häufig mit Wasser in Kontakt kommt – sowohl durch Niederschlag als auch durch schmelzenden Schnee vom Auto. Besonders wenn sich die Garage im Souterrain befindet, aber nicht nur dort, kann das von Reifen oder Karosserie abfließende Wasser mit der Zeit zu folgenden Problemen führen:

• Bildung von Pfützen und Schlammablagerungen,
• Korrosion von Metallteilen,
• Zerstörung von Beton- oder Harzböden,
• unangenehmen Gerüchen durch Feuchtigkeit.

Ein linearer Abfluss leitet Wasser effektiv vom Garagenboden nach außen oder in das Kanalisationssystem ab und hält den Raum sauber und trocken.

Entwässerung - Bodenablauf Garage Keller NORDIC TEC Set mit 2 Armen

DE-Edelstahl-Bodenablauf-SET-1

159,99 €

In den Warenkorb

Verlängerungsarm 1m für Entwässerung-Bodenablauf-Garagenablauf

DE-Arm-f-Ablauf-1m

59,99 €

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 5 Fach

Edelstahl-Verteiler-INOX-5

99,99 €

In den Warenkorb

Wie funktioniert ein linearer Garagenablauf?

Ein für Garagen dediziertes lineares Abflusssystem besteht in der Regel aus:

• einem Ablaufkanal (aus Kunststoff, Beton oder Edelstahl),
• einem Rost (einer Gitterabdeckung, die das Eindringen größerer Verunreinigungen verhindert),
• einer Ablaufleitung (meist vertikal oder seitlich),
• einem Schlammfang.

Wasser fließt durch den Rost in den Kanal und wird dann durch ein Rohr zur Kanalisation oder einer Sickergrube geleitet.

Ein wichtiges Element ist auch der Siphon, der im Gegensatz zu Duschabläufen in der Regel nicht Teil eines solchen Abflusses ist und separat montiert wird. Dies ist wichtig aufgrund der Möglichkeit von Geruchsrückstau aus dem Kanalisationsrohr.

Wie wählt man den richtigen linearen Abfluss für die Garage?

Wenn wir den richtigen Abfluss wählen wollen, müssen wir auf mehrere Aspekte achten. Es gibt eine Reihe von verfügbaren Optionen auf dem Markt, aber diese unterscheiden sich in Funktionalität und Haltbarkeit. Im Allgemeinen sollte man eher die billigsten Optionen meiden, denn ein solcher Abfluss soll Jahre halten und druckbeständig sein – man muss wohl nicht erwähnen, dass die Hauptfunktion einer Garage das Parken eines Autos ist, es sei denn, wir sprechen von einem einfachen Kellerraum.

Material des Garagenablaufs

Die gebräuchlichsten sind:

• Edelstahl – sehr langlebig, korrosionsbeständig und leicht zu reinigen;
• Kunststoff (PP, PVC) – leicht und günstiger, geeignet für Privatgaragen;
• Polymerbeton – solide, oft in Mehrstellengaragen verwendet.

✅ Am besten wählt man Garagenabläufe aus Edelstahl. Der Stahlgrad spielt grundsätzlich eine geringere Rolle, wenn es um die Innennutzung geht, der gebräuchliche S304-Stahl reicht aus.

Durchflusskapazität des Ablaufs

Bei der Wahl eines Garagenablauf-Modells lohnt es sich, seine hydraulische Leistung zu prüfen, d. h. wie viele Liter Wasser er pro Minute abführen kann. Für Privatgaragen reicht usually eine Kapazität von 0,5–1 l/s aus.

Die Kapazität eines solchen Ablaufs hängt im Wesentlichen eng mit dem Durchmesser des Abflussrohres zusammen. Für Grundfunktionen reichen kleinere Durchmesser aus, aber wenn man eine Garage im Souterrain hat, an einem Ort, an dem Überflutungsgefahr besteht, sollte es ein Rohr mit einem Durchmesser von mind. DN50 sein. Generell gilt DN50 als Standard und viele Fachleute sind der Meinung, dass dies das notwendige Minimum für die Kanalisation ist.

In der Regel erfüllen die auf dem Markt erhältlichen Abläufe jedoch diese Funktionen, hier kann man sich kaum irren.

Belastungsklasse

Dies ist ein Parameter, der angibt, wie viel Belastung der Rost tragen kann.

• Klasse A15 – für Fußgängerverkehr, nicht für Garagen empfohlen.
• Klasse B125 – geeignet für Privat-Pkw-Garagen.
• Klasse C250 – für schwerere Fahrzeuge oder Industriegaragen.

✅ Kurz gesagt, um die Auswahl zu erleichtern – man muss nicht auf die Belastungsklassen schauen, sondern einfach: Der Abfluss muss für Garagen dediziert sein, ansonsten ist es ein gewöhnlicher Duschablauf. Dass er für den Einsatz in der Garage geeignet ist, ist im Prinzip die Zusicherung des Verkäufers, dass das Produkt über die entsprechende Belastungsklasse verfügt. Das bedeutet, dass man bedenkenlos ein Auto parken kann.

Höhe und Länge des Ablaufkanals oder der -rinnen

In Privatgaragen werden meist Rinnen mit einer Höhe von 50–100 mm und einer Länge von 1–5 Metern verwendet. Die Wahl der Länge hängt von der Breite der Einfahrt und der geplanten Fließrichtung des Wassers ab – aber auch von der Planung des Abflusses. In größeren Garagen können auch längere Abläufe verwendet werden, die das Wasser besser auffangen.

Lineare Garagenabläufe sind meist modular aufgebaut. Das heißt, sie bestehen aus einem Abflussgitter, an das zusätzliche Wasser sammelnde Kanäle angeschlossen werden. Man kann beliebig viele davon anschließen, um die gewünschte Länge zu erreichen. Dabei muss man jedoch bedenken, dass man bei der Planung eines längeren Garagenablaufs gezwungen sein wird, die Gefälle des Bodens entsprechend zu modellieren, damit das Wasser richtig in die Garage abfließt. In diesem Fall ist es am besten, auf die Erfahrung von jemandem zurückzugreifen, der sich mit der Herstellung von Bodenbelägen auskennt.

Reinigungsmöglichkeit des Ablaufs

Man sollte auch die Reinigung des Ablaufs planen – am besten wählt man ein Modell mit abnehmbarem Rost und leichtem Zugang zum Kanalinneren. Selbst wenn wir uns vorstellen, dass es in unserer Garage sauber sein wird, werden wir mit der Zeit feststellen, dass der Ablauf auch Blätter und ähnliche Verunreinigungen sammelt. Diese beeinträchtigen die Durchflusskapazität, und aus diesem Grund muss man Abläufe mit Reinigungsmöglichkeit wählen, also einfach solche, bei denen der Rost an der Stelle angehoben werden kann, um Zugang zum Auffangbehälter für Verunreinigungen zu erhalten.

Bodenentwässerung - Edelstahl Schlitzrinne NORDIC TEC 6m-5m-4m-3m-2m Längenauswahl

DE-Edelstahl-Schlitzrinne-Laengenauswahl

330,99 €

In den Warenkorb

• Neu

Ablaufgitter für Garage, Keller, Heizraum | Gitter für Bodenablauf – 2 EXITS

DE-Gitter-für-Bodenablauf-2-EXITS

74,99 €

In den Warenkorb

Edelstahl Heizkreisverteiler Nordic Tec INOX 7 Fach

Edelstahl-Verteiler-INOX-7

119,99 €

In den Warenkorb

Lineare Abfluss in der Garage - Montage

Eine korrekte Montage ist der Schlüssel zur effektiven Funktionsweise des Systems. Die wichtigsten Grundsätze sind:

• Einhalten des Bodengefälles – normalerweise reicht etwa 1 %, aber in größeren Garagen auch etwas mehr, z. B. 1,5 %
• Dichter Anschluss des Ablaufs an die Kanalisation und ordnungsgemäße Nivellierung der Abwasserrohre
• Stabile Verlegung der Rinne im Untergrund,
• Verwendung einer Dichtung zwischen Rinne und Boden – empfohlen, auch wenn fairerweise nicht jede "Montageschule" dies praktiziert.

✅ Wenn Sie keine Erfahrung mit dem Anschluss ähnlicher Geräte an die Kanalisation, deren Abdichtung und vor allem mit der Herstellung von Bodenbelägen und deren Gefälle haben, raten wir dringend davon ab, die Arbeiten selbst durchzuführen.
