Industrieller 180-Platten Wärmetauscher | Nordic Tec Ba-115-180
Großer industrieller 180-Platten Wärmetauscher mit einer Oberfläche von 20,7 m²
Sehr großer industrieller 180-Platten Wärmetauscher – das Modell Nordic Tec Ba-115-180 wird nicht in kleinen klassischen Einfamilienhäusern eingesetzt, es ist ein Gerät für industrielle Heiz-/Kühlsysteme, auch für Niedertemperaturanwendungen wie große industrielle Wärmepumpen oder Gasheizkessel in Kaskaden.
Der Wärmetauscher Nordic Tec Ba-115-180 ist eine äußerst robuste Lösung für den Einsatz in Industrie- und Gewerbegebäuden. Mit 180 welligen Stahlplatten, garantiertem turbulentem Durchfluss und einer hohen Reynolds-Zahl gewährleistet er eine effiziente Wärmeübertragung selbst bei hohen Durchflussmengen und großer Systembelastung.

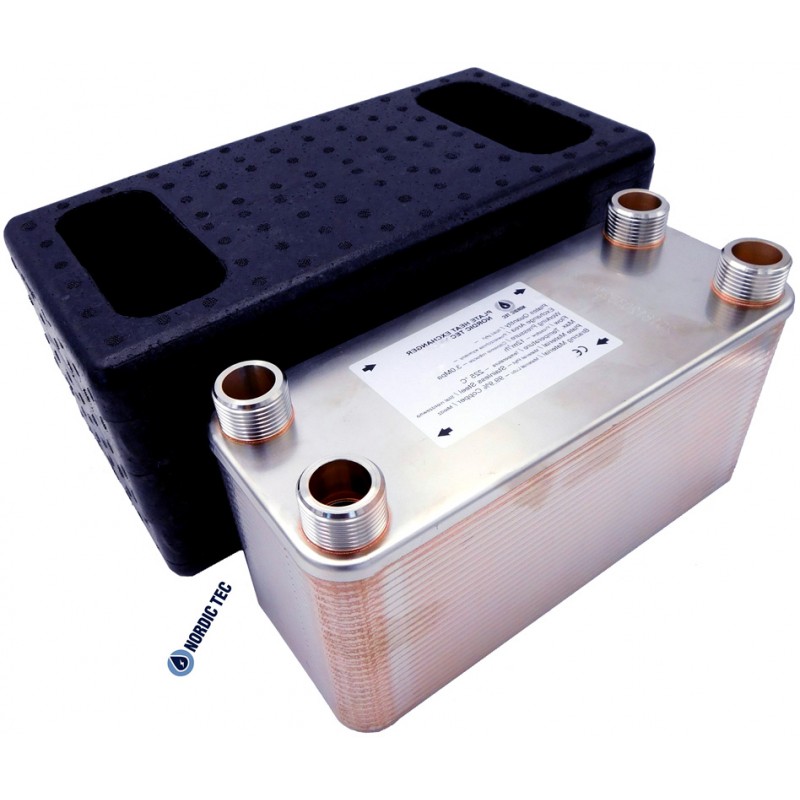

Die Anschlussdurchmesser von 2 1/2 Zoll gewährleisten einen hohen Flüssigkeitsdurchsatz, ohne übermäßige Druckverluste zu verursachen. Aus Liefer-sicherheitsgründen wird der Wärmetauscher in einer Kiste auf einer Palette geliefert (Gewicht über 100 kg).
Grundlegende technische Informationen zum 180-Platten Wärmetauscher
|
Hauptwerkstoff, Stahlart
Anschlussgröße
Zulässiger Betriebsdruck
Geprüft in Druck-systemen:
Maximale Betriebs-temperatur des Wärmetauschers:
Nominaler Durchfluss pro Kanal für die Konstruktion:
Nennleistung:
Anzahl der Platten:
|
Edelstahl S316, mit Kupferlot verbunden
2 1/2" / BSP DN65 AG (Außengewinde)
< 30,0 bar (Wärmetauscher für flüssige Medien)
45,0 - 60,0 bar
+ 230,0 °C
max. 45 m³/h | 45 000 l/h
850 kW - 1750 kW
180 Stück
|

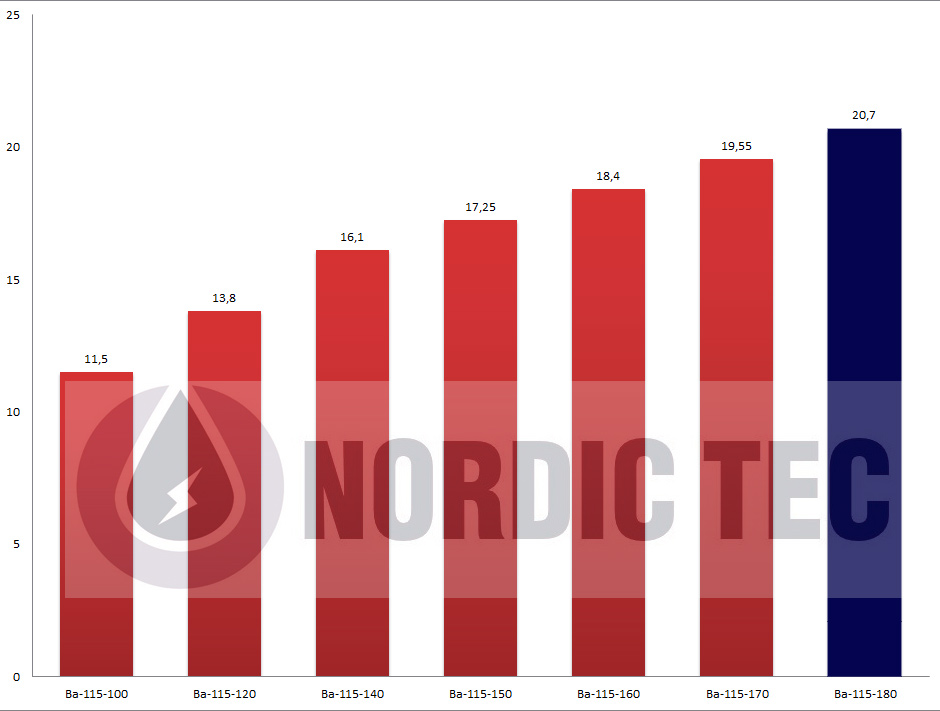

Übertragungsfläche - Aktive Fläche der Platten des Wärmetauschers Ba-115-180 - 20.7 m²
Die aktive Fläche ist anders gesagt die Fläche der Platten des Wärmetauschers, sie wird auch oft Wärmeübertragungsfläche genannt. Für das Modell Ba-115-180 beträgt dieser Wert fast 21 Quadratmeter, was ein sehr großer Wert ist und die Vorstellungskraft anregt, wenn man ihn mit den Abmessungen des Geräts vergleicht.
In der Praxis ermöglicht eine so große aktive Fläche einen äußerst effektiven Wärmetransfer, was Laien einfach als hohe Effizienz wahrnehmen. Die gesamte aktive Fläche ist allgemein der einzige objektive Indikator, der die Möglichkeiten der Wärmeenergieübertragung bestimmt – denn dieser Indikator bleibt unverändert, unabhängig davon, mit welchen Parametern er arbeiten muss (d.h.: unabhängig davon, mit welcher Temperatur und welchen Massenströmen der Wärmetauscher versorgt wird). Andere Parameter wie z.B. die in kW angegebene Leistung sind letztendlich variabel, da sie in der Praxis von diesen Parametern abhängen. Die wahren Möglichkeiten eines Wärmetauschers bestimmt man nur durch den Vergleich der aktiven Flächen.
Ein gut konzipiertes System aus 180 gewellten Platten garantiert Turbulenzen im Durchfluss (wodurch der Wärmeaustausch effektiver sein soll), bei immer noch relativ niedrigen Druckverlusten. Das macht das Modell Ba-115-180 zur perfekten Wahl für industrielle Anwendungen.
Abmessungen der Wärmetauscher Nordic Tec Ba-115-180
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Der Wärmetauscher Nordic Tec Ba-115-180 ist derzeit das größte Modell im gesamten Katalog des Unternehmens. Dieses Gerät basiert auf der Ba-115-Platte,
was bedeutet, dass die grundlegenden Abmessungen wie Länge und Breite 535 x 253 mm betragen.
Die Tiefe des Geräts, d.h. 450 mm, ergibt sich aus der Anzahl der Platten, die 180 Stück beträgt.
