Hydraulische Weiche-Verteiler für umfangreiche Heizungsanlagen, Kesselverteiler 4-Fach. Technische Spezifikation:
✅ Kostenlose Lieferung innerhalb Deutschlands und Österreichs

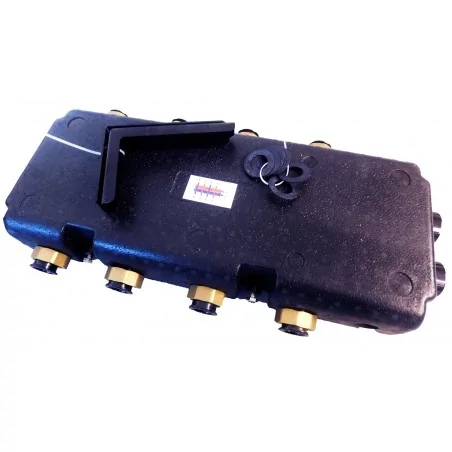

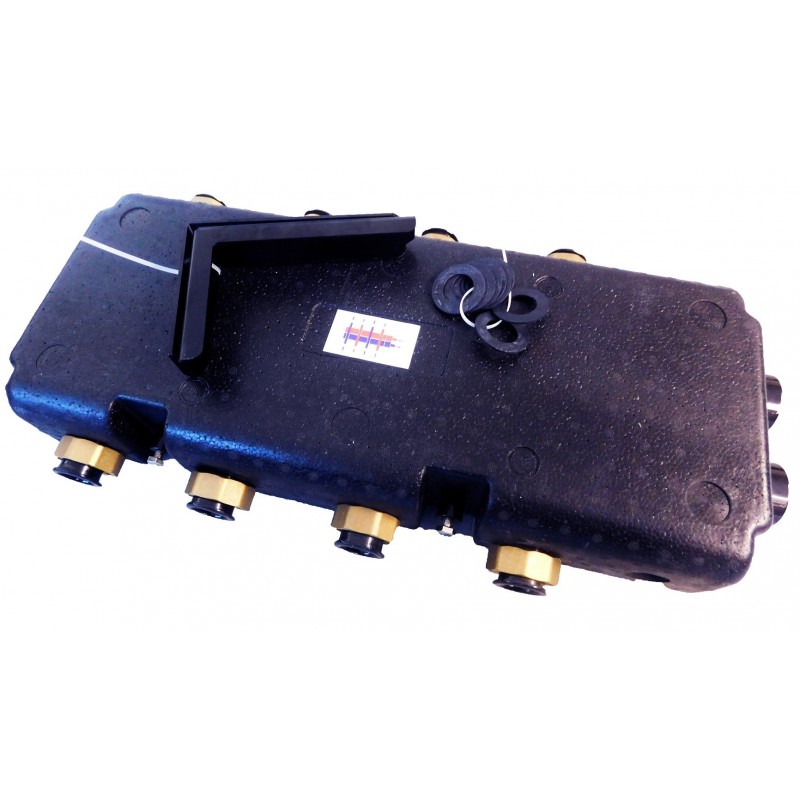

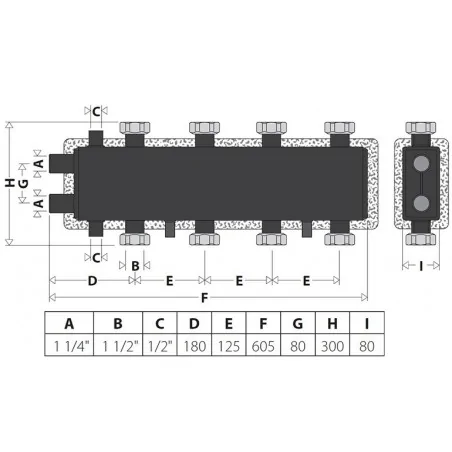

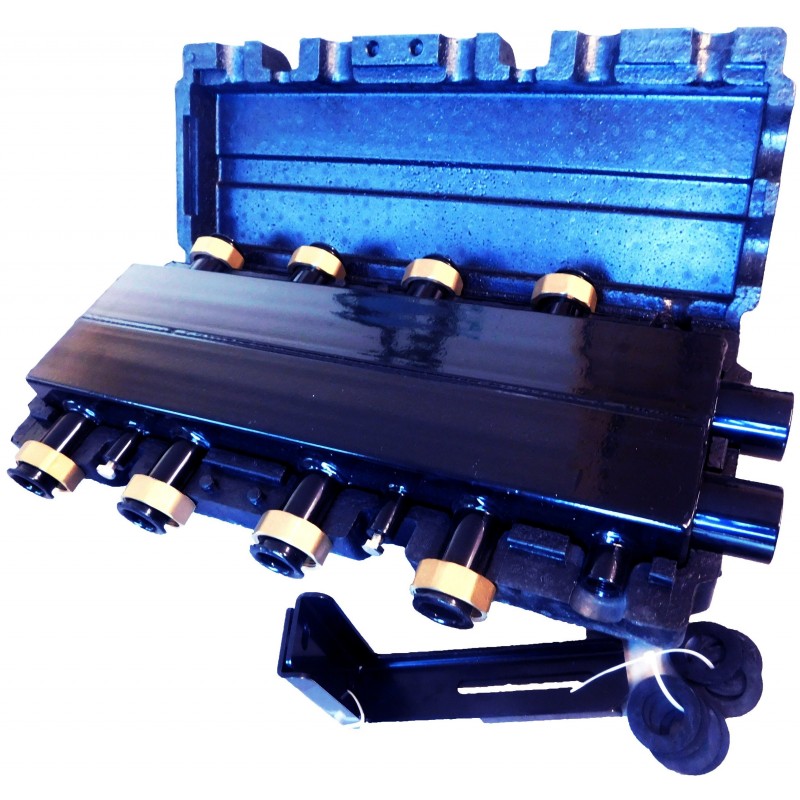

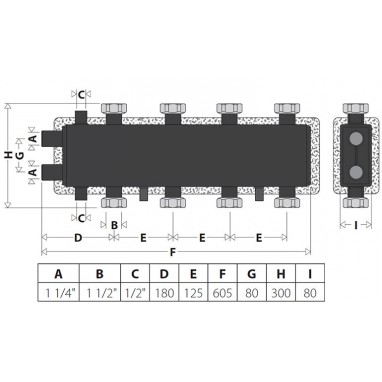

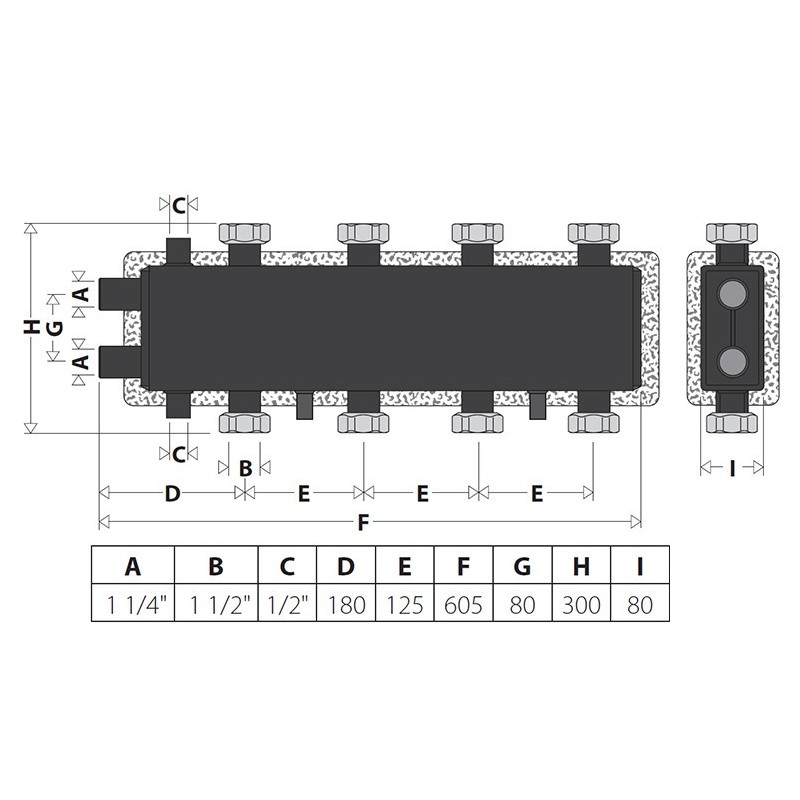

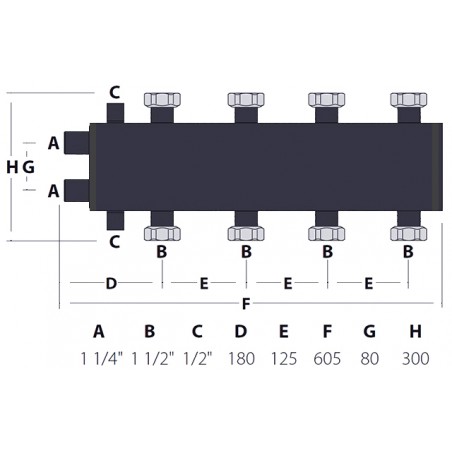

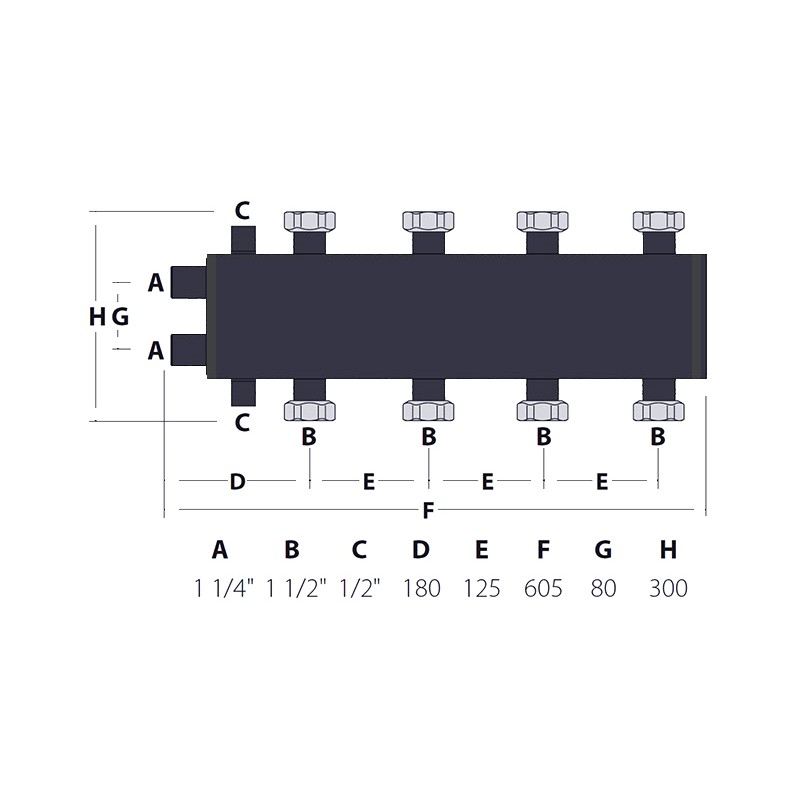

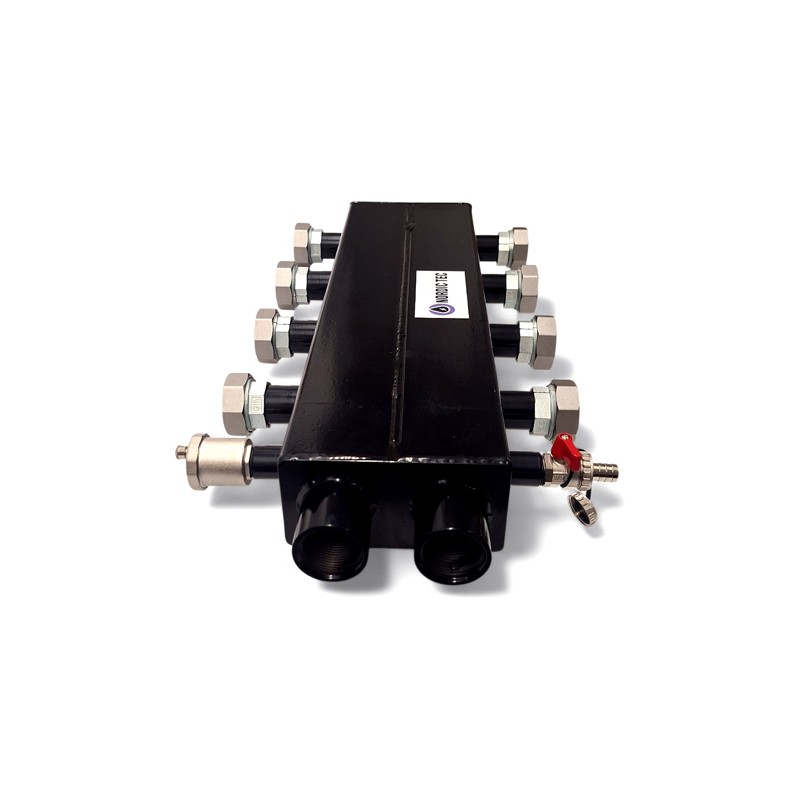

Die Anschlüsse der hydraulischen Weiche-Verteilers 2+2 unterscheiden sich je nach Funktion in ihrer Größe:
✅ Der Anschlussabstand der hydraulischen Weiche-Verteilers ist klassisch und beträgt 125 mm. Dies ist ein als Standard geltender Abstand, der zu den meisten Pumpengruppen passt, auch zu Pumpengruppen der Marke Nordic Tec. Er ist außerdem identisch mit anderen Verteilern, die typisch für Pumpengruppen sind.
Bei Anlagen mit einer Kesselkreispumpe sowie zusätzlichen Pumpen für einzelne Heizkreise können Störungen der Durchflüsse und Drücke auftreten. Der Verteiler ermöglicht die Schaffung einer Zone mit geringem Druckverlust, in der der Primär- und der Sekundärkreis hydraulisch voneinander getrennt sind. Der Durchfluss in einem Kreis wird unabhängig vom Durchfluss im anderen Kreis und beeinflusst diesen nicht mehr. Dadurch nehmen beide Kreise den jeweils gewünschten Durchfluss an, der von den eingesetzten Pumpen erzeugt wird, ohne übermäßige Verfälschungen.
Der Verteiler besteht aus einem Separator / einer hydraulischen Weiche (Primärkreis) und einem kompakten Verteiler (Sekundärkreis), der direkt mit dem Separator verbunden ist. Nach dem Anschluss der Vorlaufleitung (Primärkreis) muss die Versorgung der Sekundärkreise an dieselbe Kammer des Verteilers angeschlossen werden. Eine Kreuzung von Vorlauf und Rücklauf ist unbedingt zu vermeiden.

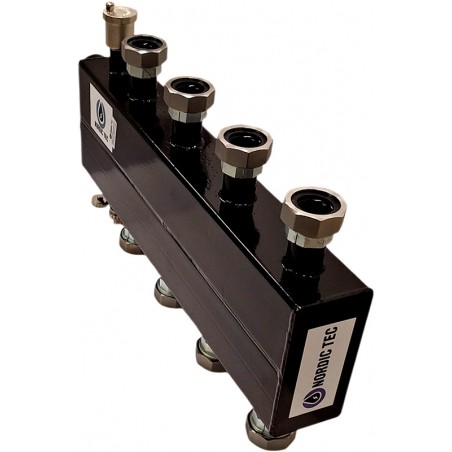

Die Einbaulage dieses Verteilers mit hydraulischer Weiche ist grundsätzlich frei wählbar, horizontal oder vertikal, jedoch wird der horizontale Anschluss empfohlen, da die vertikale Position den Einsatz von Entlüftern und Entleerungsventilen verhindert. Bei vertikaler Montage ist für eine externe Entlüftung des Geräts zu sorgen und die für den Entlüfter sowie das Entleerungsventil vorgesehenen Anschlüsse sind zu verschließen.
Die 1/2”-Anschlüsse (2 Stück in der Nähe der Hauptanschlüsse der hydraulischen Weiche-Verteilers) sind ausschließlich für den Entlüfter und das Entleerungsventil vorgesehen. Heizkreise dürfen dort keinesfalls angeschlossen werden. Bei horizontaler Montage ist darauf zu achten, diese Anschlüsse ordnungsgemäß zu verschließen.

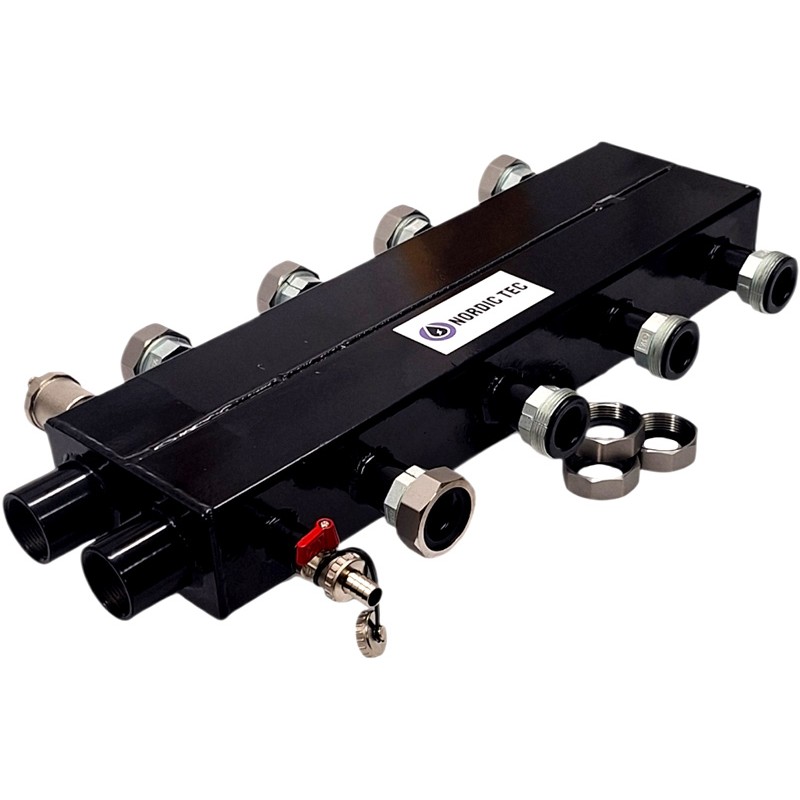

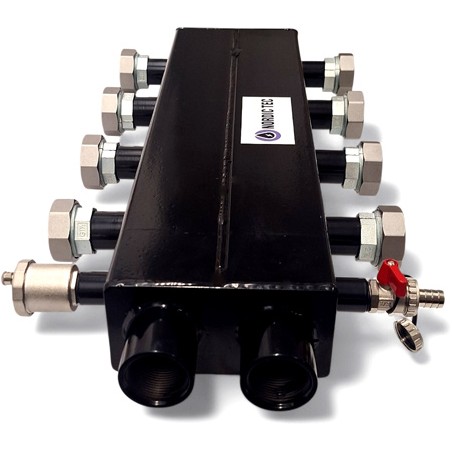

Sowohl der Entlüfter als auch das Entleerungsventil sind im Lieferumfang enthalten und müssen nicht separat erworben werden.

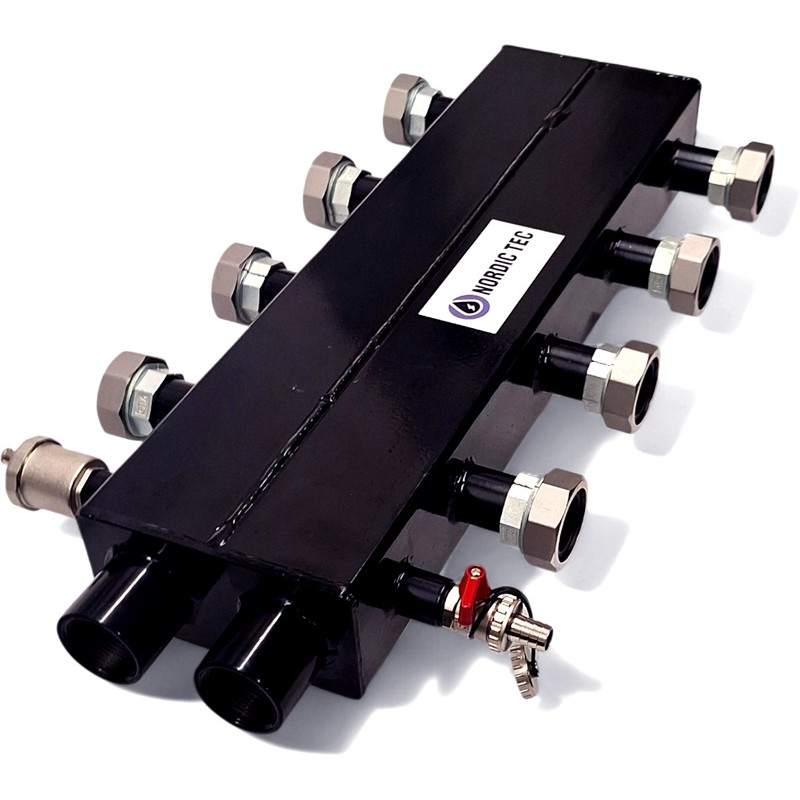

Das Gerät besteht aus einem Verteiler auf der Primärseite sowie einem parallel angeordneten Kollektor auf der Sekundärseite. Das Gerät kann in jeder Position montiert werden, empfohlen wird jedoch die horizontale Einbaulage, da diese den Einsatz eines Entlüfters sowie eines Ablassventils ermöglicht.

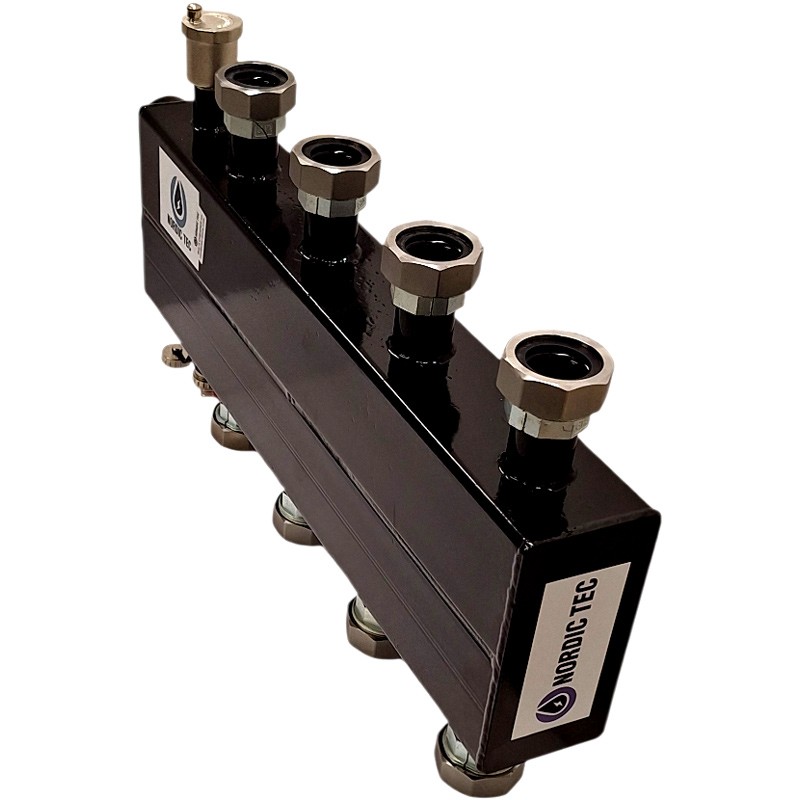

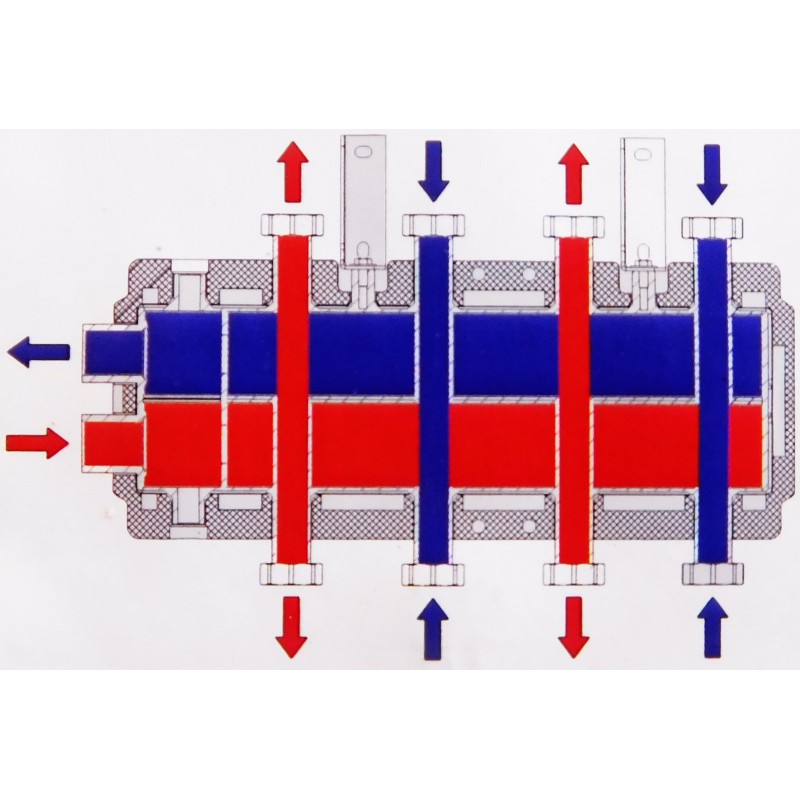

Der hydraulische Trennverteiler ist unter Berücksichtigung des Strömungsschemas anzuschließen, das auch in der Produktgalerie verfügbar ist. Es wird empfohlen, das Prinzip der Vermeidung einer Kreuzung von Vorlauf- und Rücklaufströmen gegenüberliegend angeschlossener Heizkreise bzw. Pumpengruppen anzuwenden, was ebenfalls durch Pfeile im Schema gekennzeichnet ist.
In der Praxis bedeutet dies, dass nach der Auswahl des primären Anschlusses für einen Heizkreis, zum Beispiel des oberen Anschlusses, die Vorläufe der sekundären Heizkreise auf der gegenüberliegenden Seite entsprechend identisch angeschlossen werden müssen. Folglich müssen auch die Rückläufe entsprechend zueinander auf den jeweiligen Seiten des Gerätegehäuses angeschlossen werden.
Zu beachten ist außerdem, dass die für den Entlüfter und das Ablassventil vorgesehenen Anschlüsse (Größe 1/2") unter keinen Umständen zum Anschluss von Heizkreisen verwendet werden dürfen. Bei einer Montage in einer Position, die den Einbau eines Entlüfters nicht ermöglicht (z. B. vertikal), sind diese Anschlüsse zu verschließen.
