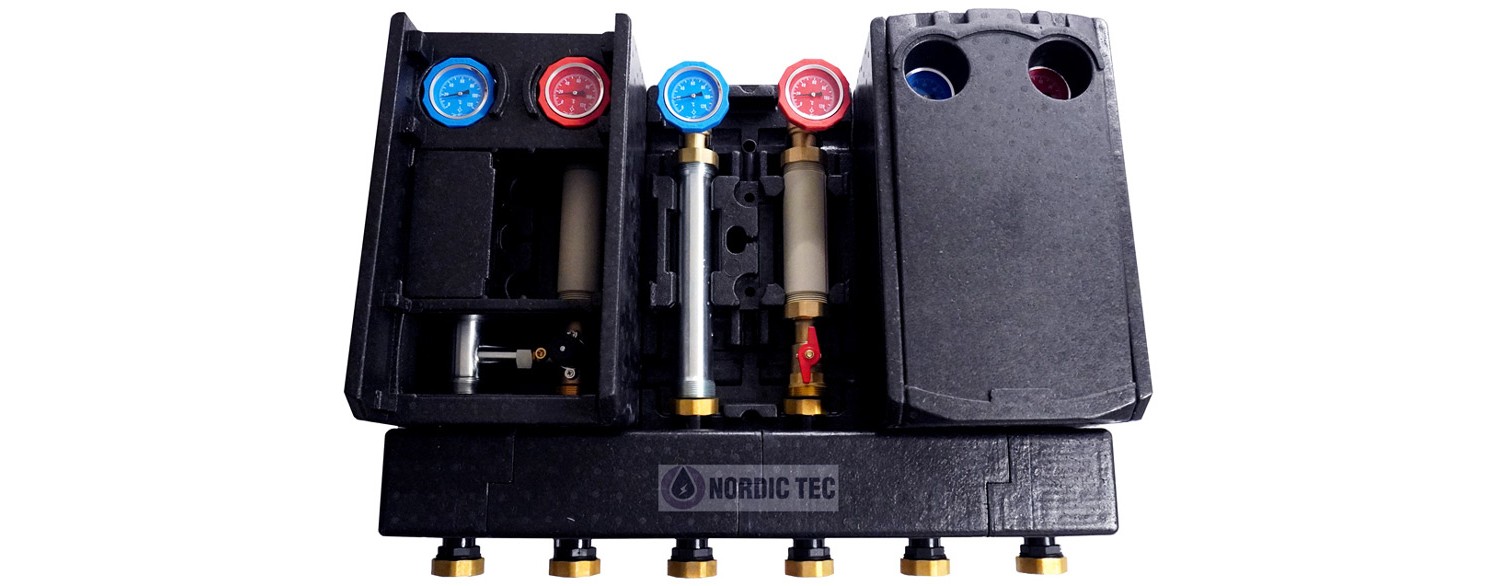

Vertailerbalken für Pumpengruppen – was ist das und wofür wird er verwendet?

Der Verteilerbalken für Pumpengruppen ist ein Element der Heizungsanlage, das eine sehr wichtige Funktion erfüllt – es ermöglicht den Anschluss mehrerer unabhängiger Heizkreise an eine einzige Wärmequelle, z.B. einen Gaskessel, eine Wärmepumpe oder einen Festbrennstoffkessel. Dadurch ist es möglich, verschiedene Teile der Anlage gleichzeitig zu versorgen, wie z.B. Fußbodenheizung, Wandheizkörper oder einen Warmwasserspeicher. Aber die Frage ist – ist er immer notwendig, wann kann man auf ihn verzichten?

Wie funktioniert ein Verteilerbalken für Pumpengruppen?

Der Verteilerbalken für Pumpengruppen fungiert als eine Art Verteilzentrum im Heizsystem – aber sagen wir mal eines, das zumindest minimal erweitert ist, bis zu dem Punkt, dass es mindestens 2 Pumpengruppen enthält. Wie wir wissen, ist das in sehr kleinen Systemen nicht immer der Fall.

Die an den Verteiler angeschlossenen Pumpengruppen leiten Wärme zu ausgewählten Kreisläufen – jede Pumpe bedient einen anderen Teil der Anlage und arbeitet unabhängig von den anderen. So ist es beispielsweise möglich, gleichzeitig eine niedrige Temperatur in der Fußbodenheizung und eine höhere in den Heizkörpern zu halten. Ließe sich das ohne Verteiler realisieren? Ja, vermutlich durch die Verwendung anderer Abzweigungen – jedoch soll der Verteilerbalken für Pumpengruppen eine fertige Lösung sein. Schneller zu montieren (und somit günstiger, da die Arbeit des Fachmanns teuer ist) – und einfach zu handhaben, was sicherstellt, dass das Ganze weniger Platz im Heizungsraum einnimmt, was ebenfalls wichtig ist.

Lohnt sich der Einsatz eines Verteilerbalkens für Pumpengruppen?

Wahrscheinlich schon – generell ist der Trend, bereits fertige Komponenten statt improvisierter (und doch zeitaufwändiger Lösungen) zu verwenden, überall sichtbar. Eine Pumpengruppe selbst könnte auch durch ein separat gekauftes Drei-Wege-Ventil und eine Pumpe ersetzt werden – und der Grund, warum man sie einbaut, ist ähnlich. Genauso verhält es sich mit hydraulischen Weichen auf Montageplatten usw.

✅ Ein Verteilerbalken für Pumpengruppen verursacht natürlich Kosten. Was bringt er also?

• Flexibilität des Systems – ermöglichst ein einfaches Erweitern der Anlage um weitere Kreisläufe. Wenn man einen größeren Verteiler kauft, muss man nicht sofort alle Kreisläufe nutzen, einige können blind verschlossen werden – was es ermöglicht, das System jederzeit zu erweitern.
• Sicherheit, Stabilität und Übersichtlichkeit des Heizsystems – verteilt die Strömungen des Heizwassers und verhindert Fehlfunktionen im gesamten System. Man vermeidet auch das Problem, dass der Heizungsinstallateur, der in 10 Jahren diesen Heizungsraum betritt, nicht weiß, was wie angeschlossen ist und wohin was fließt. Mit Verteilern reicht immer ein Moment, um das System zu erkennen und mit der Reparatur zu beginnen.
• Energieeinsparung – jede Pumpengruppe arbeitet nur dann, wenn sie benötigt wird, was den Energieverbrauch senkt.
• Einfachere Steuerung – verschiedene Kreisläufe können unabhängig voneinander reguliert werden, was Komfort im gesamten Gebäude gewährleistet.

In einigen Anlagen, in denen eine hydraulische Weiche erforderlich ist, werden zusätzlich spezielle Geräte eingesetzt, die den Verteiler für Pumpengruppen ergänzen. Ein solches Gerät ist der Heizungswart, der meist mit einer hydraulischen Weiche kombiniert ist.

Heizkreisverteiler Vertailerbalken für Pumpengruppen | Nordic Tec 4-8

Verteiler-f-Pumpengruppen-4-8

259,99 €

In den Warenkorb

Vertailerbalken Heizkreisverteiler für Pumpengruppen | Nordic Tec 3-6

Verteiler-f-Pumpengruppen-3-6

199,99 €

In den Warenkorb

Vertailerbalken-Heizkreisverteiler für Pumpengruppen | Nordic Tec 2-4

Verteiler-f-Pumpengruppen-2-4

119,99 €

In den Warenkorb

Wo finden Verteilerbalken für Pumpengruppen Anwendung?

Verteilerbalken für Pumpengruppen werden sowohl in Einfamilienhäusern als auch in größeren Gebäuden eingesetzt, wo mehrere Kreisläufe mit unterschiedlichen Betriebsparametern vorkommen. Diese Lösung ist besonders nützlich in modernen Anlagen mit Wärmepumpen oder Kondensationskesseln. Sehr oft auch in Mischsystemen – z.B. ein Teil des Gebäudes mit Fußbodenheizung – und ein Teil mit Heizkörpern, in Etagensystemen ermöglicht dies z.B. den Einsatz separater Kreisläufe mit separaten Pumpengruppen für jede Etage usw.

Verteilerbalken ermöglichen außerdem den Aufbau komplexer und umfangreicher Hydraulikmodule auf Basis von Heizkreisgruppen. Sie dienen einfach dazu, mehrere Pumpengruppen zu einem gemeinsamen Modul zu verbinden.

Medienfluss-Schema in einem Verteilerbalken für Pumpengruppen

Aufgrund der Tatsache, dass es sehr unterschiedlich große Verteiler gibt, wäre es schwierig, ein universelles Schema anzugeben. Es handelt sich jedoch in der Regel um ein Gerät einfacher Bauart, das wechselseitig angeschlossen wird – anders wäre es nicht funktional. Nachstehend zeigen wir beispielhaft das Flussschema in einem Verteiler, der bis zu 7 Gruppen bedienen kann (4 oben und 3 unten), das hilft zu verstehen, wie der Fluss in dieser Art von Gerät funktioniert:

Flussschema mit Anschlussrichtungen im Verteiler 4-8 der Marke Nordic Tec. Dies ist ein mehrsektionaler Verteiler, der den Anschluss einer größeren Anzahl von Gruppen ermöglicht. Die äußeren Anschlüsse unten (d.h. der letzte Anschluss rechts und der letzte links) dienen zum Anschluss der Vor- und Rücklaufleitung der Wärmequelle. Um die übersichtlichste und klarste Aufteilung im Heizungsraum zu erhalten – verwendet man zunächst die oberen Anschlüsse. Die unteren Anschlüsse werden nur verwendet, wenn mehr Kreisläufe benötigt werden. Ungenutzte Kreisläufe – werden mit speziellen Blindstopfen verschlossen, es lohnt sich zu prüfen, ob diese im Lieferumfang enthalten sind, bevor man ähnliche Artikel kauft.

Welche Größen von Verteilern für Pumpengruppen gibt es?

Eigentlich sehr verschiedene, praktisch nach Belieben. Auf dem Markt scheinen Verteiler für maximal 2-4 Gruppen am zugänglichsten zu sein, da dafür die größte Marktnachfrage besteht. Sie entsprechen schlichtweg der Größe klassischer Heizungsanlagen. Es sind jedoch in spezialisierteren Geschäften auch größere erhältlich, sogar für bis zu einem Dutzend Pumpengruppen, deren Länge sich fast in Metern misst.

Worauf sollte man beim Kauf eines Verteilerbalkens für Pumpengruppen achten?

Es gibt mehrere Dinge, auf die man beim Kauf dieser Artikel achten muss.

Die erste Frage ist, ob der Verteiler eine Isolierung besitzt. Diese ist heute bei diesem Produkt bereits Standard. Wenn sie fehlt, wird der Verteiler im Heizungsraum wie ein Heizkörper arbeiten. Wärme ist nicht kostenlos, wir wollen wohl nicht für einen Heizkörper im Heizungsraum bezahlen.

Anschlussabstände in der Gruppe und im Verteiler - müssen kompatibel sein

Die zweite, sehr wichtige Sache ist der Anschlussabstand für die Gruppen. Wenn die Pumpengruppen von einer anderen Marke als der Verteiler sind, muss sichergestellt werden, dass sie den gleichen Anschlussabstand haben.

✅ Viele Fachleute betrachten 125 mm als den klassischen Achsabstand der Anschlüsse und tatsächlich ist das sehr oft der Fall. Wenn jedoch unsere Pumpengruppe einen anderen Abstand als der Verteiler hat, kann es beim Anschluss Probleme geben, da diese möglicherweise nicht kompatibel sind. Am besten wählt man Verteiler mit dem klassischen Abstand – also 125 mm, so hat man sozusagen die Gewissheit, dass die meisten Gruppen auf dem Markt passen werden. Ebenso, wenn man bereits einen Verteiler hat und eine Gruppe dazu kauft, ist dies eine Frage, die man überprüfen muss.
