Technische Zeichnung – Pumpengruppe GPN für ungemischte Heizungssysteme
Unten finden Sie die technische Zeichnung der nicht mischenden Pumpengruppe mit direktem Kreislauf, für ungemischte Heizungssysteme
mit Kennzeichnung der grundlegenden Funktionen und Elemente.
Die Pumpengruppe GPN ohne Mischer ist auch als Bestandteil des kompletten Nordic Tec GPN-1 Heizkreissets erhältlich. Dieses umfasst neben der oben beschriebenen Heizkreisgruppe auch eine Heizkreisgruppe mit Mischer sowie einen Heizkreisverteiler für Heizkreisgruppen.

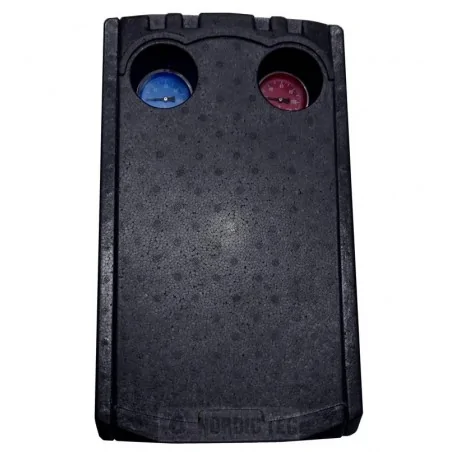

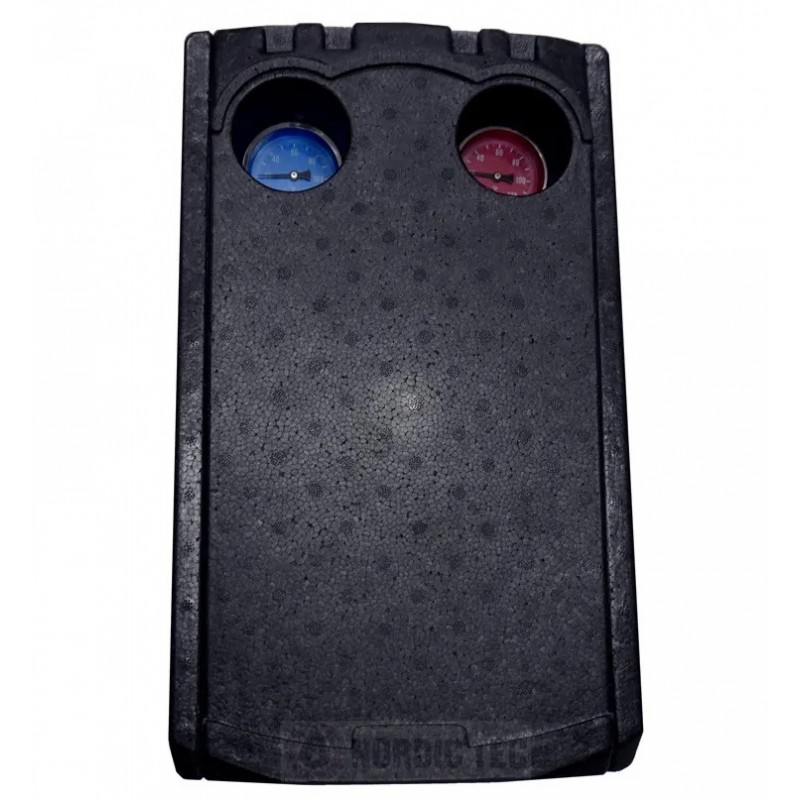

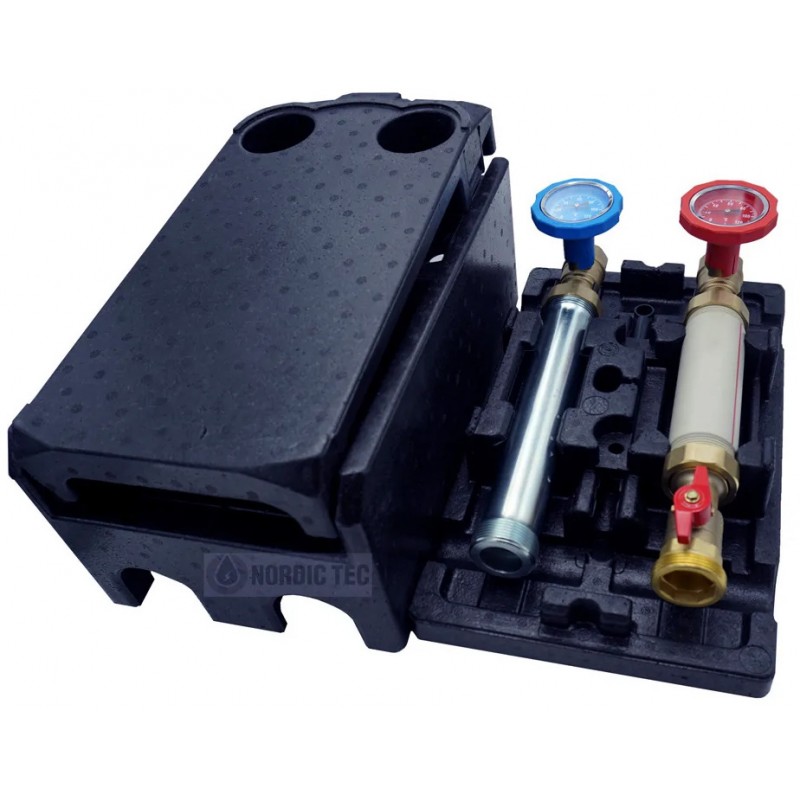

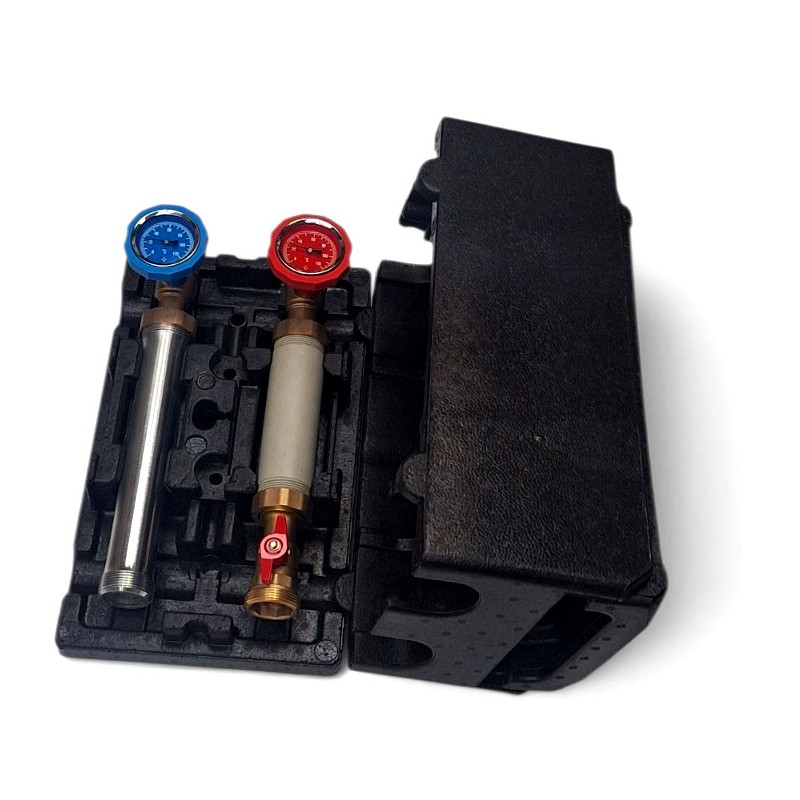

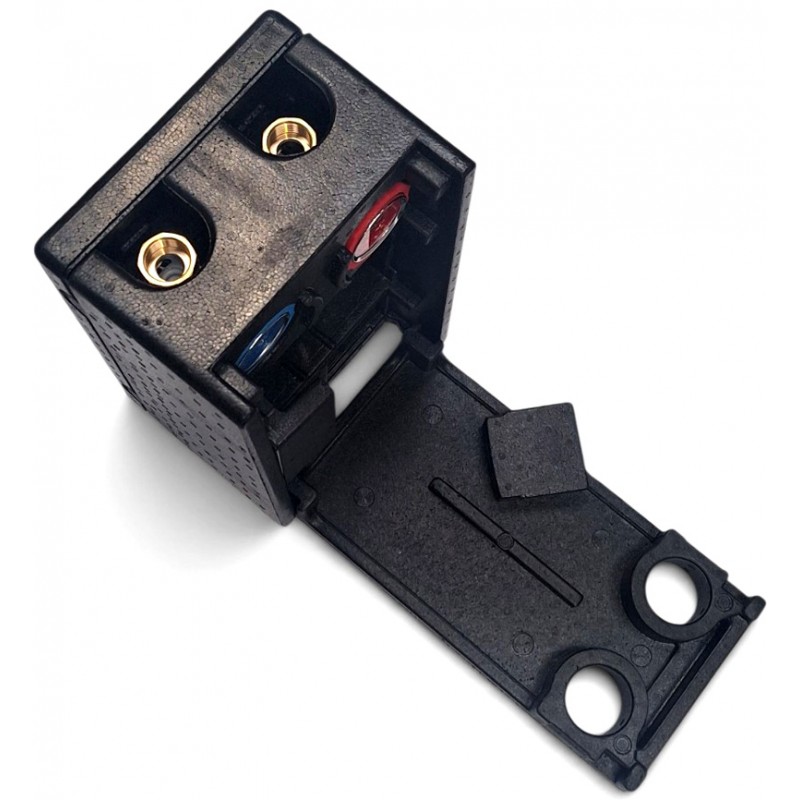

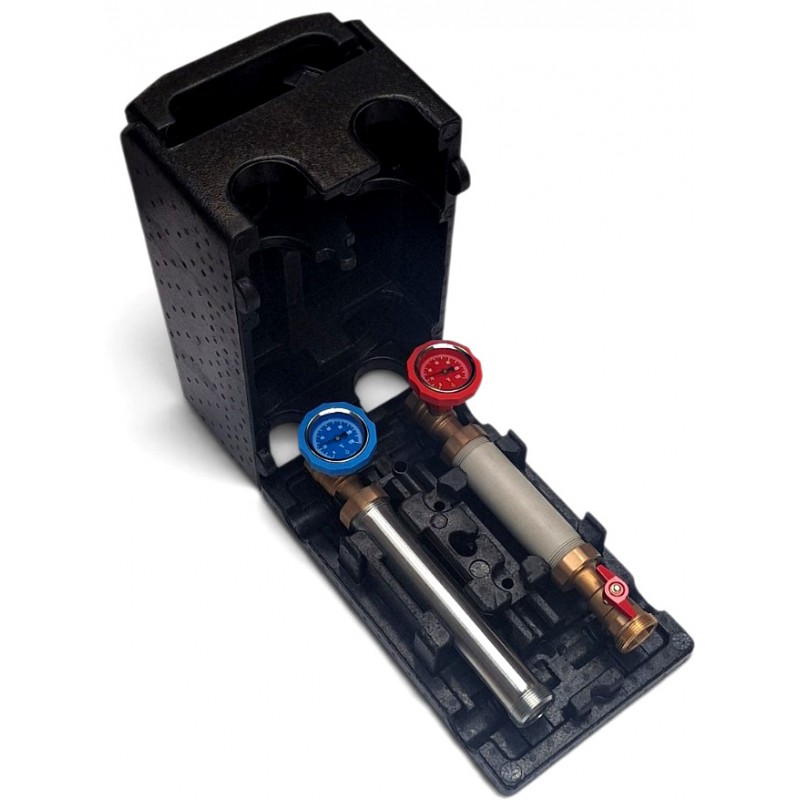

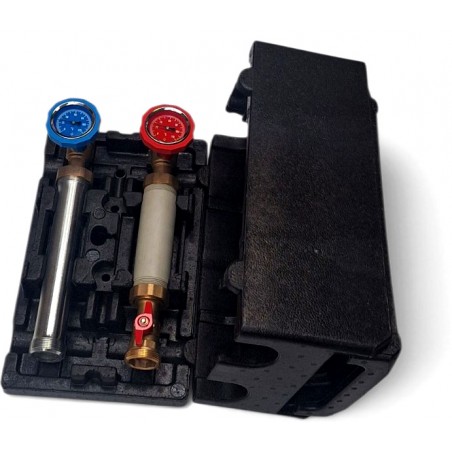

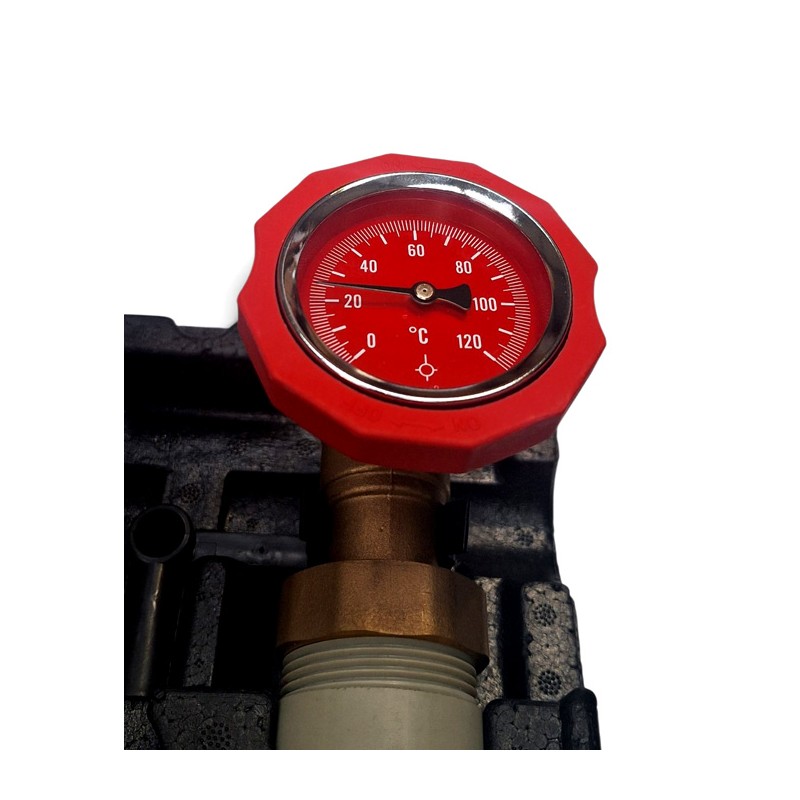

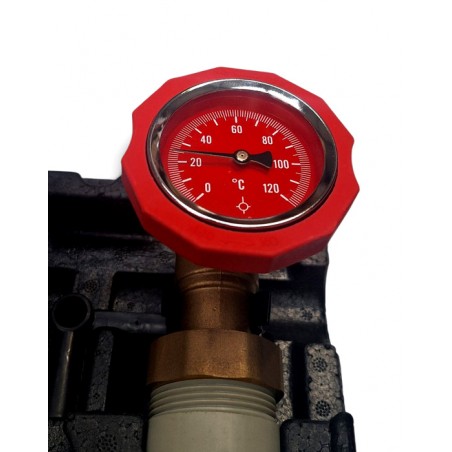

Diese hochwertige nicht mischende Pumpengruppe von Nordic Tec ist für Fußbodenheizungen in kleinen und mittleren Installationen, wie beispielsweise Einfamilienhäusern, konzipiert. Das Modell GPN ist vormontiert und installationsfertig. Dank der robusten Bauweise und dem kompakten Design spart sie Platz und Zeit bei der Montage. Die Pumpengruppe ist geeignet für Umwälzpumpen mit einem Standard-Achsabstand von 180 mm (nicht im Lieferumfang enthalten). Die Anschlüsse haben einen klassischen Achsabstand von 125 mm, mit Eingängen von 1 1/2" und Ausgängen von 1". Das Set enthält zwei Kugelhähne mit Thermometern (blau für die kalte Seite, rot für die warme Seite), und ein Rückflussverhinderer auf der kalten Seite verhindert den Rückfluss im System. Ideal für diejenigen, die eine effiziente und wartungsfreundliche Lösung für Fußbodenheizungen suchen.

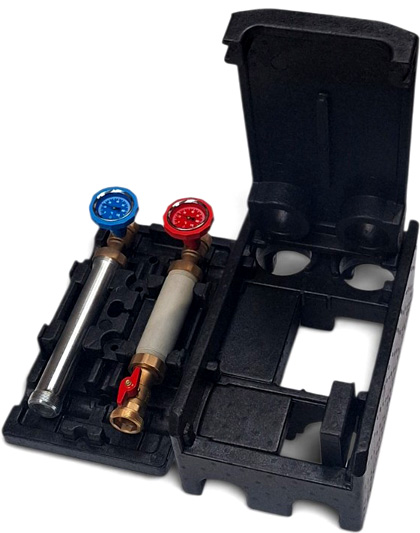

Pumpengruppe für Heizkörper | GPN-180 von Nordic Tec
Auf dem Markt hat sich allgemein die Regel etabliert, dass Pumpengruppen mit Mischer für Fußbodenheizungen vorgesehen sind, während Pumpengruppen mit direktem Heizkreis als Pumpengruppen für Heizkörper eingesetzt werden. In Wirklichkeit ist dies eine starke Vereinfachung, denn alles hängt von den Vorlauftemperaturen ab. Wenn die Vorlauftemperatur niedrig und stabil ist, kann die GPN-180 auch für eine Fußbodenheizung eingesetzt werden, obwohl sie am häufigsten für Heizsysteme mit höheren Vorlauftemperaturen verwendet wird.
