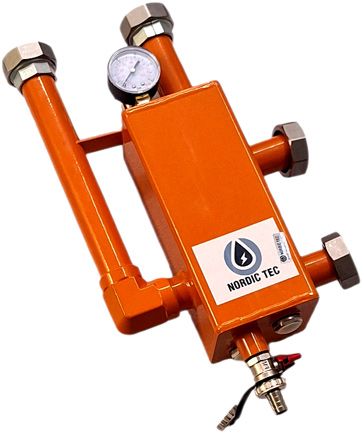

Heizungswart mit hydraulischer Weiche und Manometer 1" DN25 125mm

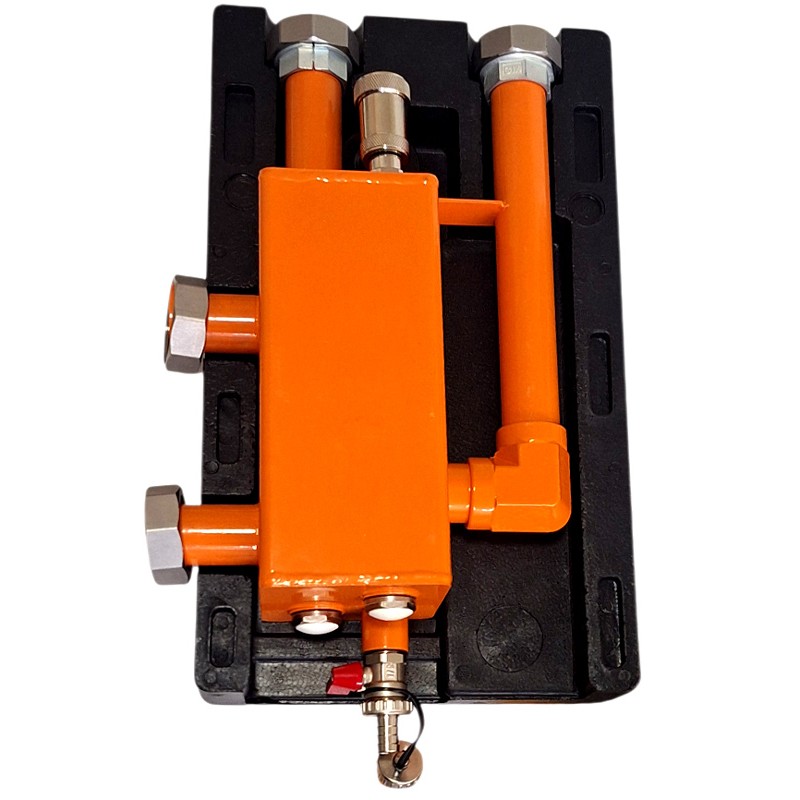

Anschlüsse der hydraulischen Weiche - des Heizungswarts

Die Anschlüsse der in diesem Angebot enthaltenen hydraulischen Weiche sind wie folgt ausgeführt:

• Vorlauf vom Kessel und Rücklauf zum Kessel mit einem Achsabstand von 125 mm – Anschluss 1 1/2” (Innengewinde)
• Vorlauf Heizung und Rücklauf Heizung ebenfalls mit einem Achsabstand von 125 mm – Anschluss 1 1/2” (Innengewinde)

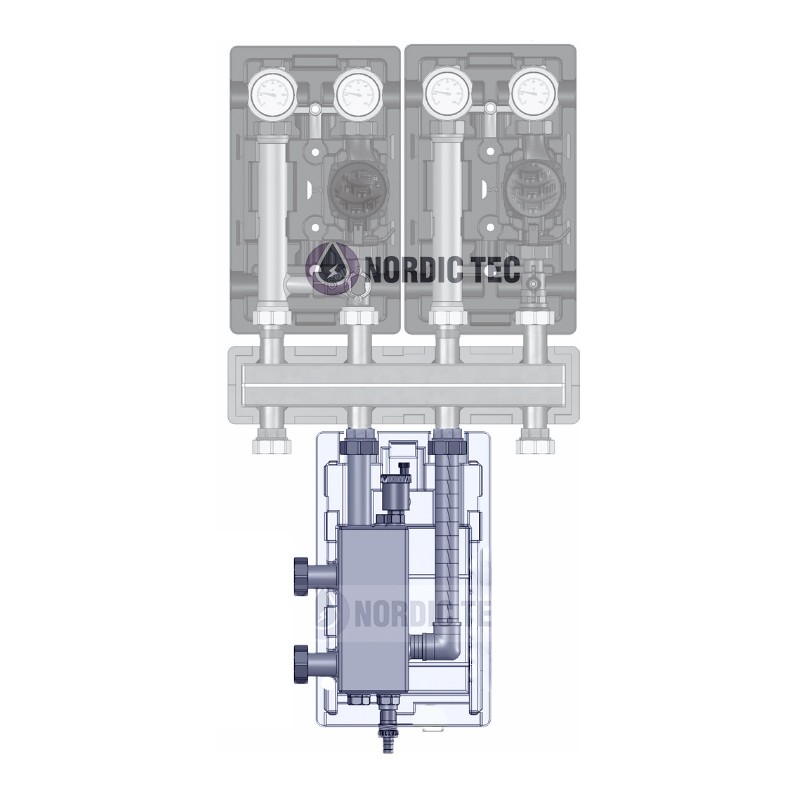

Die hydraulische Weiche ist hauptsächlich für Verteiler und Pumpengruppen von Nordic Tec vorgesehen. Aufgrund der klassischen Abmessungen und Anschlussabstände eignet sie sich jedoch sehr häufig auch hervorragend für Kesselverteiler anderer Hersteller.

Wozu dient die hydraulische Weiche aus diesem Angebot?

Hydraulische Weichen sind Bestandteile von Heizungsanlagen, deren Aufgabe die hydraulische Trennung ist. Sie wirken somit als Separator zwischen dem Kreis der Wärmequelle und den Heizkreisen. Als Wärmequelle können Heizkessel, Wärmepumpen oder andere Wärmeerzeuger dienen, während die Verbraucherkreise beispielsweise Fußbodenheizungen oder Heizkörperkreise sind. Das Funktionsprinzip der hydraulischen Weiche entspricht daher häufig der Funktion einer hydraulischen Weiche – die Bezeichnungen werden oft synonym verwendet.

Was ist hydraulische Trennung und warum ist sie vorteilhaft?

In der Praxis geht es darum, dass die Pumpenkreise auf beiden Seiten der hydraulischen Weiche sich nicht gegenseitig beeinflussen oder „gegeneinander arbeiten“, da dies zu einer fehlerhaften Funktion der Anlage führen kann. Jeder Kreis soll seinen eigenen Durchfluss und sein eigenes Druckniveau haben, unabhängig von den übrigen Kreisen. Dadurch arbeiten Heizkessel oder Wärmepumpen korrekt und effizient. Genau zu diesem Zweck werden hydraulische Weichen bzw. Heizungswart eingesetzt.

Zu beachten ist, dass die hydraulische Weiche die Anlage zwar in zwei Bereiche unterteilt, also in zwei voneinander druckseitig getrennte Pumpenzonen, das Heizwasser sich im Inneren der Weiche jedoch weiterhin vermischt. Die hydraulische Weiche ist daher kein Wärmetauscher, der zwei Kreise auch mechanisch trennt, sondern vielmehr eine hydraulische Weiche.

Aufgabe des Heizungswarts in der Heizungsanlage

Der Begriff Heizungswart ist eine branchenübliche, eher umgangssprachliche Bezeichnung für hydraulische Weichen. Er taucht selten in technischer Dokumentation auf, wird jedoch häufig verwendet. Der Name leitet sich von der Funktion des Geräts ab, unerwünschte Erscheinungen in der Heizungsanlage zu verhindern.
Zu den Aufgaben des Heizungswarts gehören:

• Stabilisierung der Durchflüsse in der Anlage
• Schutz der Wärmequelle vor zu geringem oder zu hohem Durchfluss
• Verbesserung der gleichmäßigen Wärmeverteilung (keine unterversorgten Heizkreise)
• Reduzierung des Takten des Kessels oder der Wärmepumpe
• Begrenzung des sogenannten kalten Rücklaufs
• Entlüftung sowie Abscheidung von Verunreinigungen

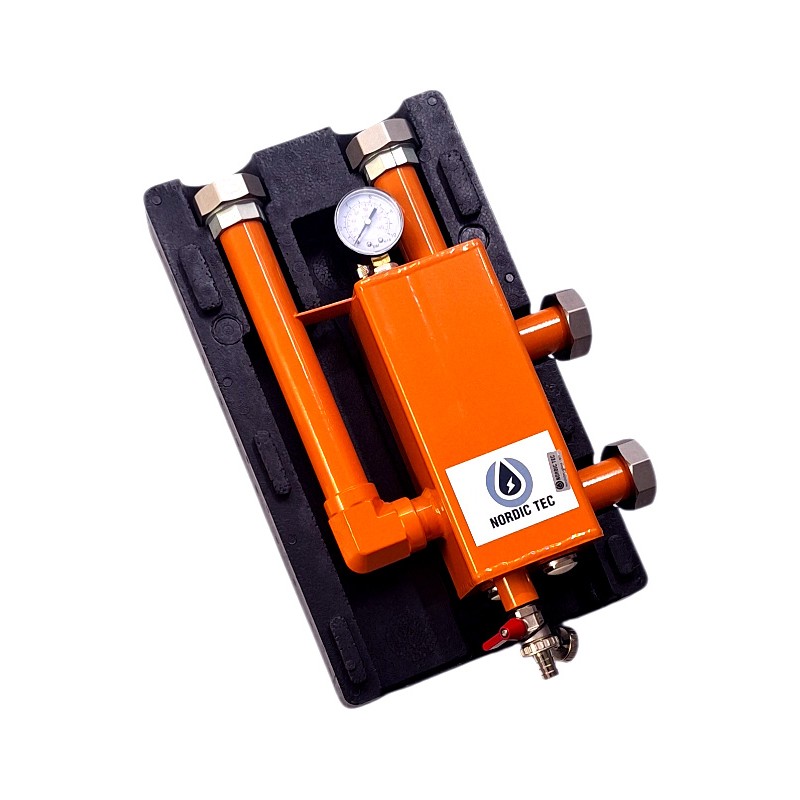

Heizungswart ist ein multifunktionales Gerät

Die hydraulische Weiche – Heizungswart ist ein multifunktionales Gerät, das die Trennung von Luft und Gasen mit der Abscheidung von Verunreinigungen und Ablagerungen kombiniert. Das Produkt ist in einer Ausführung mit hydraulischer Trennfunktion erhältlich, die zur Aufteilung der Volumenströme zwischen dem Kessel und den Heizkreisen dient, sowie in einer Variante ohne hydraulische Trennfunktion.

Funktion der Luftabscheidung

Der Heizungswart ist zugleich ein Luftabscheider – das vom Kessel kommende Heizungswasser wird auf eine Prallplatte geleitet, wodurch der Durchfluss im oberen Bereich des Geräts verlangsamt wird. In dieser Zone mit beruhigter Strömung können die enthaltenen Luftblasen frei nach oben steigen und sich sammeln.

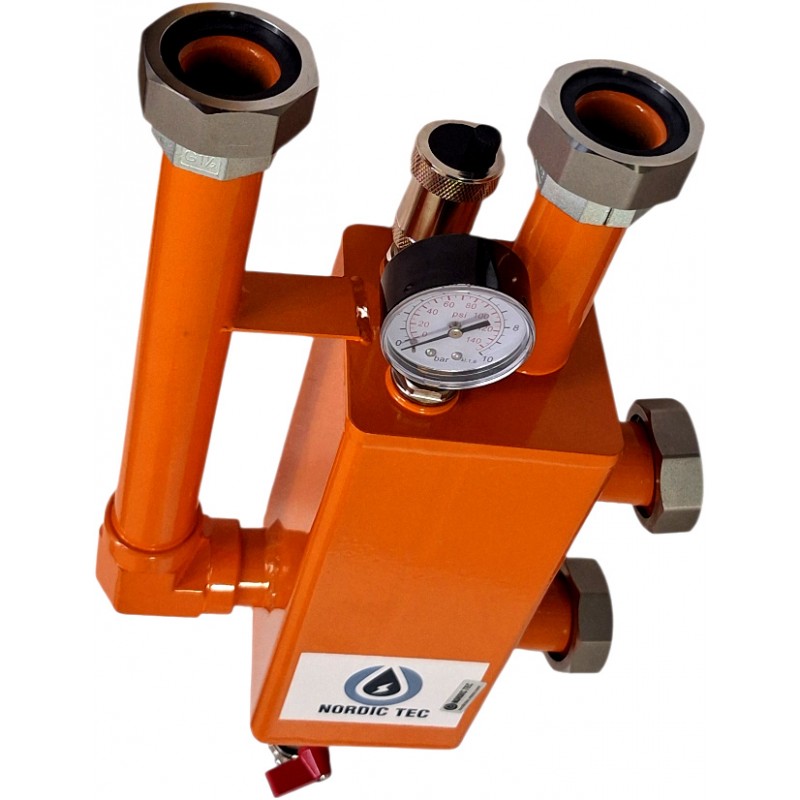

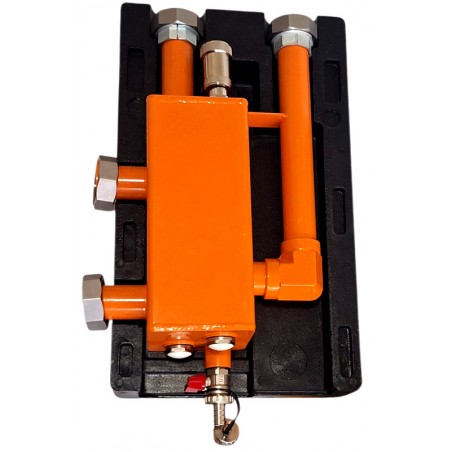

Gleichzeitig gibt das aus den Heizkreisen zurückströmende Wasser die darin enthaltene Luft über perforierte Elemente ab, welche die Gase in die Sammelkammer im oberen Teil des Geräts leiten. Die Luft wird kontinuierlich über einen automatischen Entlüfter nach außen abgeführt, der auf den Abbildungen sichtbar ist. In der Standardkonfiguration befindet er sich hinter dem Manometer, die Reihenfolge kann jedoch geändert werden.

Funktion der hydraulischen Trennung

Das vom Kessel kommende Vorlaufwasser wird über einen Strömungsgleichrichter in das Gerät eingeleitet. Abhängig vom aktuellen Durchflussbedarf wird das Wasser entweder zu den Heizkreisen oder – über perforierte Trennplatten – direkt in den Kesselrücklauf geführt.

Die auf diese Weise entstehende hydraulische Trennung bildet eine hinsichtlich der dynamischen Druckverhältnisse neutrale Zone. Die perforierten Trennplatten reduzieren Turbulenzen und gewährleisten eine korrekte Temperaturschichtung bei geringer Bauhöhe.

Funktion der Abscheidung von Verunreinigungen und Ablagerungen

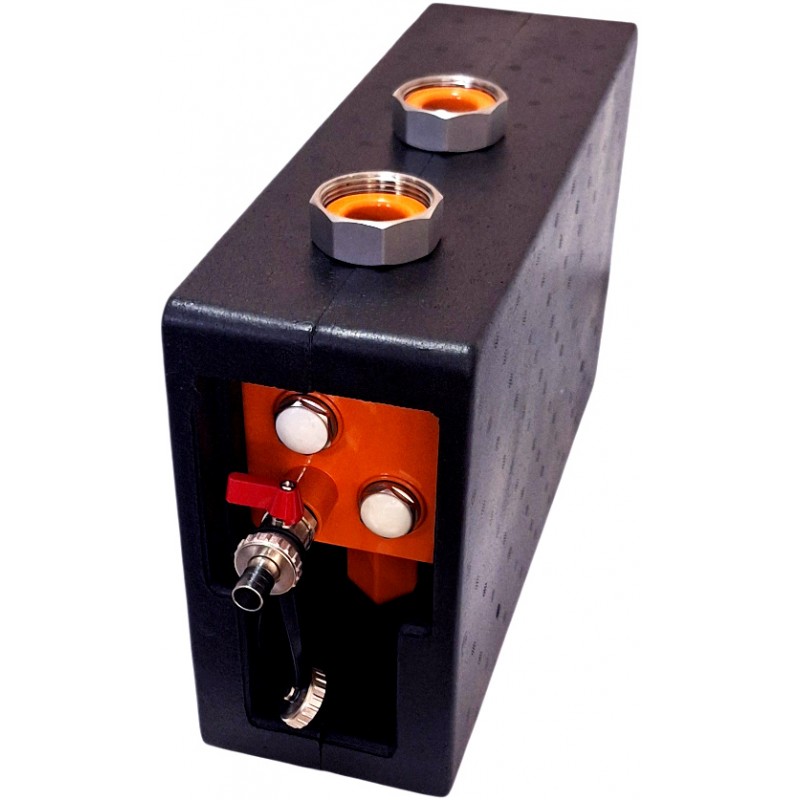

Das aus der Heizungsanlage zurückkehrende Wasser wird auf eine Prallplatte umgelenkt, wodurch sich die Strömung innerhalb des Geräts beruhigt. Die enthaltenen Verunreinigungen und Ablagerungen setzen sich am Boden ab und können über ein Ablassventil entfernt werden, das sich im unteren Teil des Geräts befindet. Das Ablassventil ist ebenfalls auf den Produktfotos zu sehen und wird in einem der dafür vorgesehenen Anschlüsse montiert.

Zusätzlich besteht die Möglichkeit, einen Magnetitabscheider in Form eines magnetischen Einsatzes zu integrieren, an dem ferromagnetische Partikel sowie im Heizsystem transportierter Magnetit haften bleiben. Zur Reinigung genügt es, die Magnete zu entfernen – die Ablagerungen sinken anschließend zu Boden und können über das Ablassventil ausgespült werden. Da die Magnete in Schutzrohren montiert sind, bleibt das System geschlossen und kann befüllt bleiben.

Der magnetische Einsatz ist nicht Bestandteil des Lieferumfangs, es sind jedoch entsprechende Anschlüsse vorbereitet, die im Standardbetrieb mit Stopfen (Verschlusskappen) versehen sind.
