Technische Zeichnung der Pumpengruppe mit Mischer | GPN
Die technische Zeichnung zeigt den Aufbau der Pumpengruppe GPN mit integriertem Mischer, die für Fußbodenheizungen konzipiert ist.
Tatsächlich handelt es sich um eine universelle Pumpengruppe, die auch mit Heizkörpern getestet wurde.
Wir weisen darauf hin, dass der auf der technischen Zeichnung links abgebildete Antrieb optionales Zubehör ist. Die Auswahlmöglichkeit für eine Gruppe mit Antrieb befindet sich oberhalb des Preises.
Die oben genannte Heizkreisgruppe ist auch als Bestandteil des Nordic Tec GPN-1 Heizkreissets erhältlich. Entdecken Sie auch weitere Heizkreissets von Nordic Tec.
Fußbodenheizung-Pumpengruppe GPN – Produktvorteile

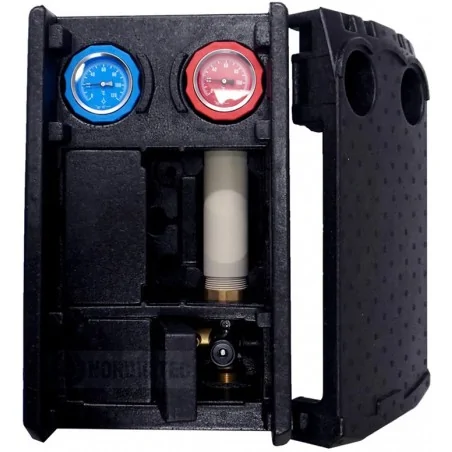

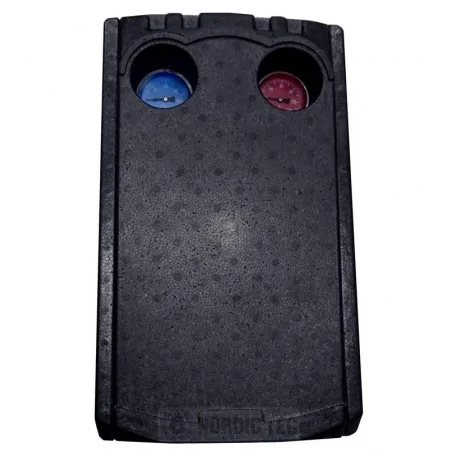

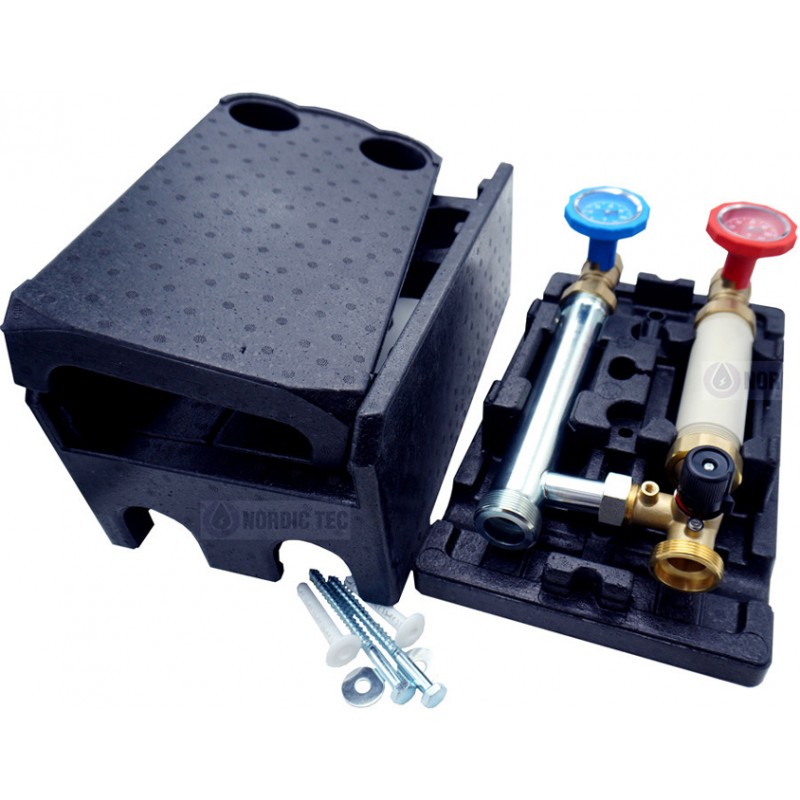

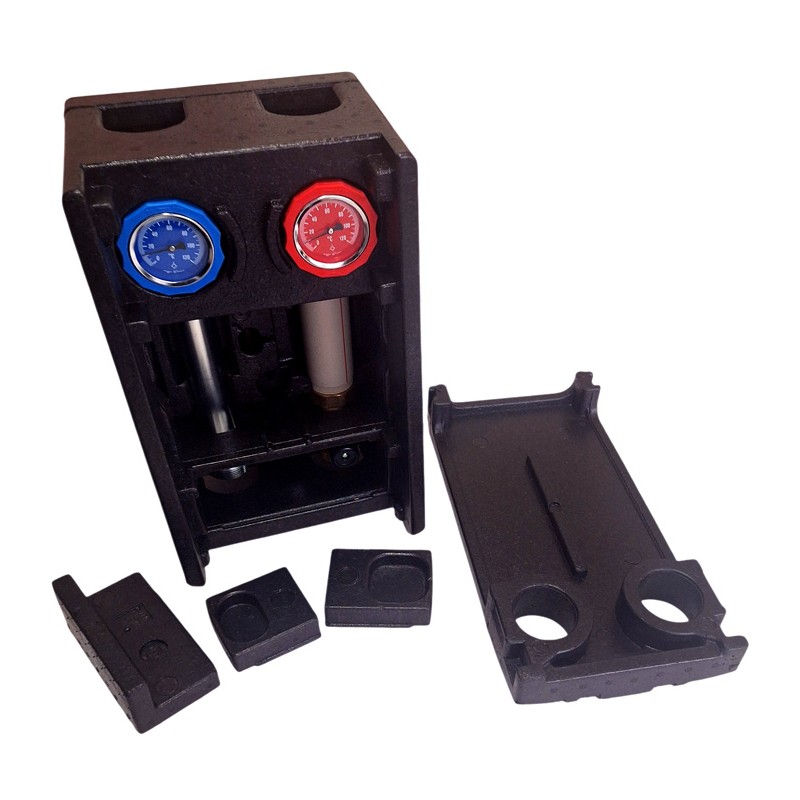

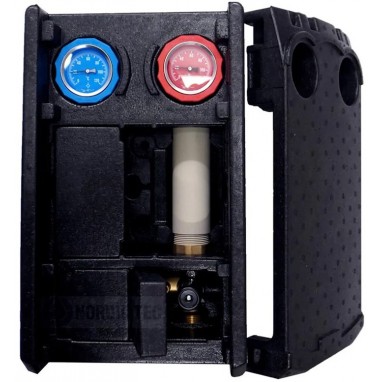

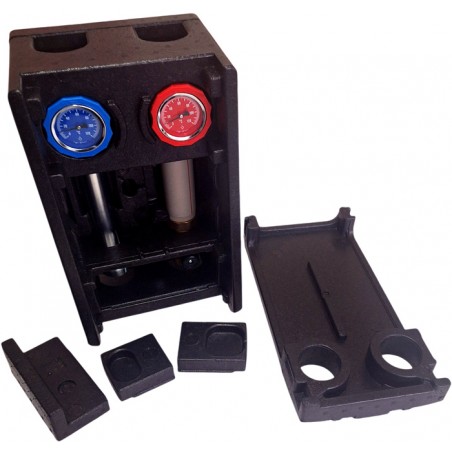

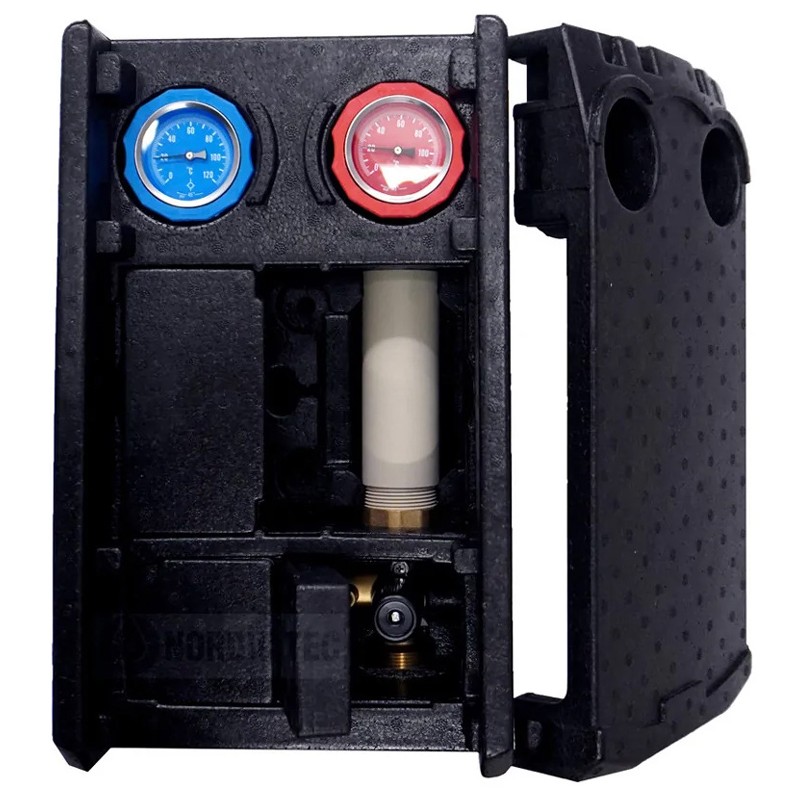

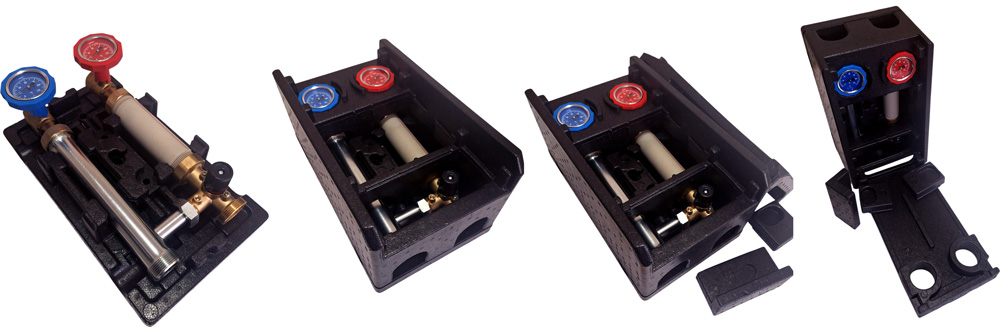

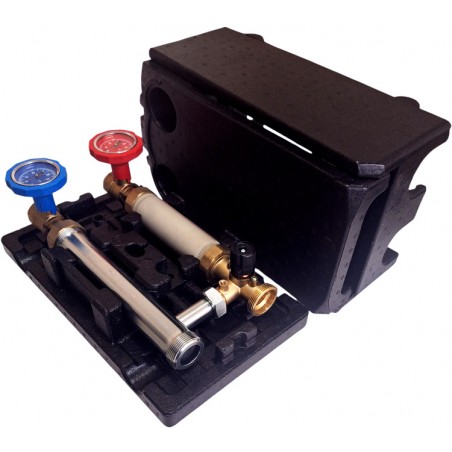

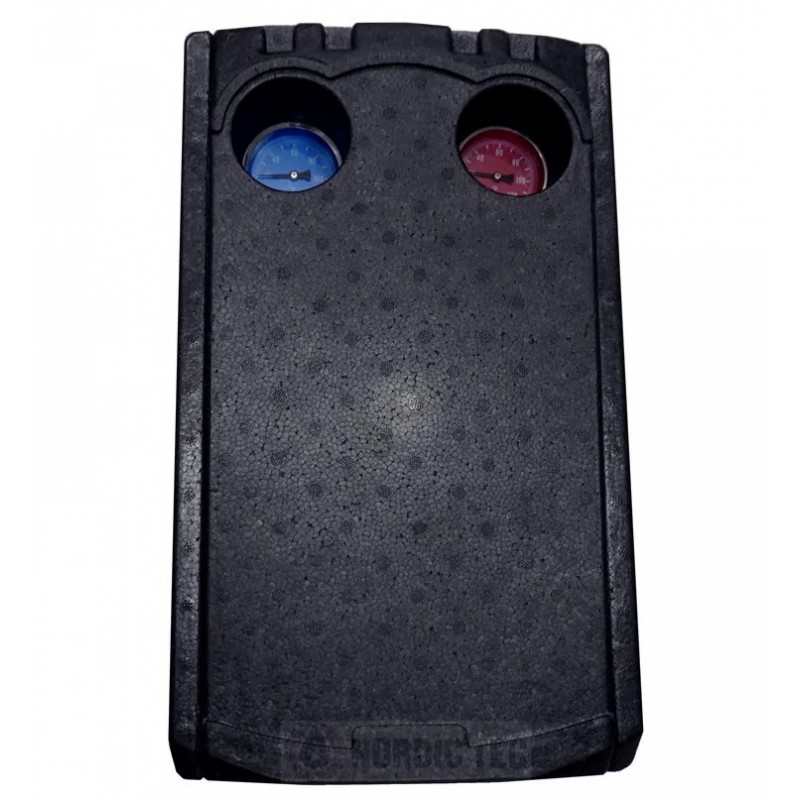

Modulares Heizsystem – Die Nordic Tec Fußbodenheizung-Pumpengruppe der GPN-Serie in der Ausführung mit Mischventil ist für Einfamilien- und Reihenhäuser konzipiert und spart Zeit und Arbeitsaufwand bei der Installation. Alle Pumpengruppen sind vormontiert und abgedichtet, sodass sie direkt installiert werden können – aufwändige und zeitintensive Arbeiten vor Ort entfallen. Die kompakte Bauweise spart Installationsraum. Hochwertige EPP-Isolierung reduziert Wärmeverluste. Zudem verfügt die Pumpengruppe über ein modernes und ästhetisches Design bei voller Funktionalität innerhalb des Heizsystems.
Dank modularer Anschlussmöglichkeiten lassen sich alle Systemkonfigurationen realisieren, was für eine breite Anwendbarkeit sorgt. Das System eignet sich für Heizungsanlagen mit mittlerer und niedriger Leistung, wie z.B.: Hochtemperatur-Heizkörperheizungen, Niedertemperatur-Flächenheizungen, Fußbodenheizungen, Kondensationsschutz, verschiedene Systemtrennungen – alles nach fortschrittlichem deutschen Systemdesignkonzept.
Das System gewährleistet eine gleichmäßige Wärmeverteilung, einfache Zonentrennung und eine effiziente Steuerung des Heizsystems in Villen, spart Energie und vereinfacht die Wartung.
Grundfunktion der GPN-Pumpengruppe mit Mischer und Stellmotor für FBH
Wenn heißes Wasser in das Mischsystem eintritt, sind Pumpe und Ventil zunächst vollständig geöffnet. Das Mischventil (Kugelhahn) ist dann vollständig für das heiße Wasser geöffnet. Nach einer gewissen Betriebszeit, wenn die Temperatur den vom Benutzer eingestellten Sollwert erreicht, wird das Mischventil (Kugelhahn) manuell oder automatisch in die richtige Temperaturposition gebracht. Die Pumpe fördert dann das gemischte Wasser in die Fußbodenheizungsrohre, wo es im System zirkuliert.

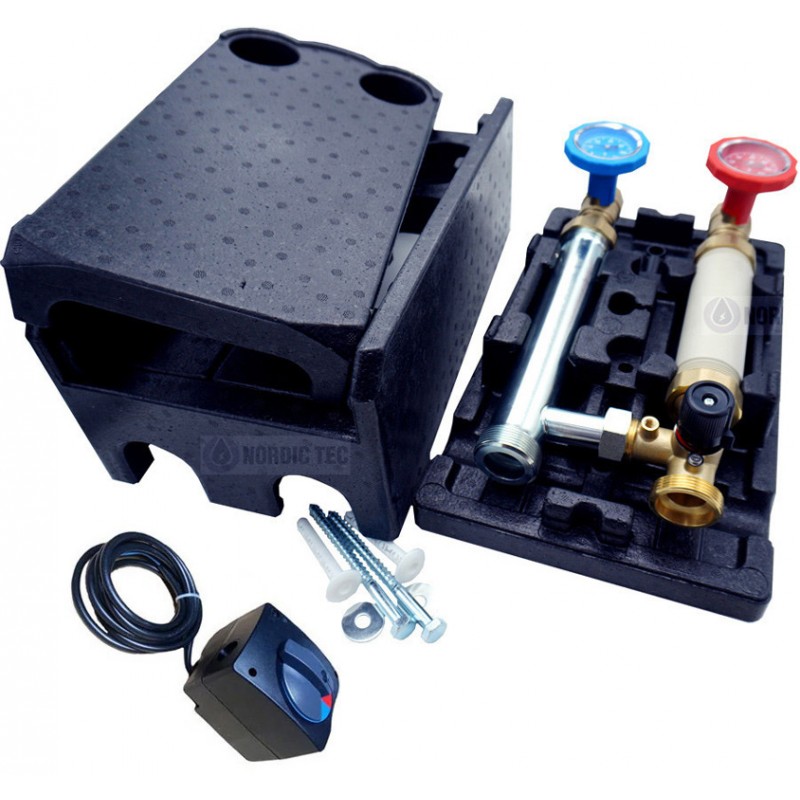

Der Stellmotor ermöglicht die Automatisierung der Mischfunktion und die Anpassung des Heizsystems an aktuelle Standards, die praktisch keinen manuellen Eingriff mehr erfordern. Das ist besonders wichtig bei FBH.
Wofür wird eine Pumpengruppe für Fußbodenheizungen verwendet?
Die Pumpengruppe für Fußbodenheizungen wird eingesetzt für:
- Sicherstellung der richtigen Wassertemperatur – Fußbodenheizungen benötigen eine niedrigere Temperatur als z.B. Heizkörper, daher reduziert die Gruppe mit Mischventil die Wassertemperatur.
- Gewährleistung der Wasserzirkulation – Die Pumpe in der Gruppe sorgt für die Zirkulation des Wassers in den Fußbodenheizungsrohren.
- Erhöhung der Sicherheit und Zuverlässigkeit des Systems – Sie schützt die Installation vor Überhitzung und erleichtert die Regelung.
- Vereinfachung der Installation – Es handelt sich um eine kompakte, komplette Lösung, die die Installation des gesamten Heizsystems vereinfacht.
____
In unserem Angebot findest du auch Pumpengruppen, die für kleinere Pumpen, d. h. 130 mm, vorbereitet sind.
