Stellantrieb des Mischventils und seine Rolle bei der Versorgung mit Heizmedium

# Stellantrieb für Mischventile und seine Rolle im Heizsystem sowie bei der Bereitstellung des Heizmediums

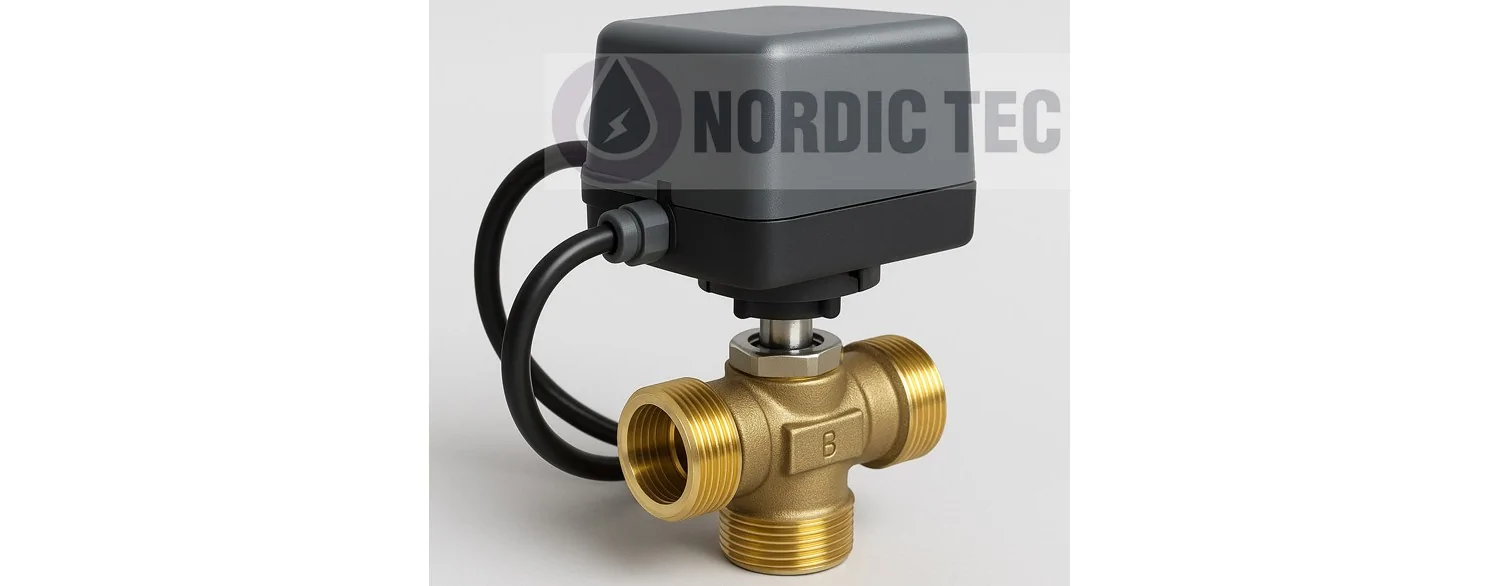

Der Stellantrieb für Mischventile ist im Grunde ein Schlüsselelement in modernen Heizungsanlagen, das für die präzise Steuerung der Temperatur des Heizmediums verantwortlich ist – wenn wir tatsächlich von modernen, wartungsfreien Heizsystemen sprechen, denn natürlich kann man auch ohne Stellantrieb auskommen, indem man die Mischventile manuell steuert. Der auf dem Mischventil montierte Stellantrieb – meist auf einem 3-Wege-Ventil oder einem 4-Wege-Ventil – ermöglicht die fließende Anpassung des Verhältnisses von heißem und kaltem Wasser, bevor es zu den Wärmeabnehmern geleitet wird – also zu Elementen wie Heizkörpern oder Fußbodenheizungen.

Rolle des Stellantriebs für Mischventile und Pumpengruppen

Die Hauptaufgabe des Stellantriebs besteht darin, die Position des Ventils automatisch auf Basis von Signalen eines Witterungsreglers oder Raumthermostats einzustellen. Dadurch kann die Temperatur des Heizmediums (also des heißen Mediums, das Heizkörper oder Fußbodenheizungen versorgt) dynamisch an die aktuellen Bedingungen angepasst werden – sowohl an äußere Witterungsbedingungen als auch an innere – was den Komfort und die Energieeffizienz des gesamten Systems erhöht. Dadurch entfällt die manuelle Steuerung.

Natürlich kann der Stellantrieb sowohl für einzeln montierte Mischventile als auch für Mischpumpengruppen – also solche, die mit einem 3-Wege-Ventil ausgestattet sind – verwendet werden. In Pumpengruppen erfüllt der Stellantrieb im Wesentlichen die gleiche Funktion.

4 Wege Mischer | Vierwegeventil DN25 1"

4DR-4-Wege-Mischer-DN25 1"

29,99 €

In den Warenkorb

Stellmotor HuchEntec Elodrive ST10 10Nm 230V

ST10

89,99 €

In den Warenkorb

4 Wege Mischer | Vierwegeventil DN20 3/4"

4DR-4-Wege-Mischer-DN20 3/4"

19,99 €

In den Warenkorb

Lohnt es sich, über einen Stellantrieb für das Ventil nachzudenken – oder ist das eine unnötige Ausgabe?

Es lohnt sich definitiv, und zwar nicht nur wegen der Wartungsfreiheit der Heizungsanlage, sondern auch wegen der Einsparungen, die durch die präzise Steuerung der Heizsystemtemperatur erzielt werden – so vermeiden wir eine Überhitzung der Anlage, und obwohl kaum jemand täglich daran denkt, ist die Überhitzung von Häusern und Heizsystemen einfach nur Geldverschwendung.

Der Einsatz von Stellantrieben in Anlagen mit Mischventilen ermöglicht nicht nur ein besseres Management der Wärmeenergie, sondern schützt auch die Anlagenkomponenten vor Überhitzung, was besonders bei Fußbodenheizungen wichtig ist. In der Praxis sorgt der Stellantrieb für eine flüssige, leise und zuverlässige Steuerung, was ihn zu einem unverzichtbaren Bestandteil jeder modernen Heizungsanlage macht.

Vorteile des Einsatzes von Stellantrieben für Ventile und Pumpengruppen – nicht nur Einsparungen

Der erste und für viele wichtigste Vorteil des Einsatzes von Ventilen und Pumpengruppen mit Stellantrieb ist der oben beschriebene Aspekt der Einsparungen. Bei einem Stellantrieb-Preis von 80 bis 130 € handelt es sich um eine Investition, die sich durch die präzise Steuerung der Heizsystemtemperatur schnell amortisiert, möglicherweise bereits innerhalb von ein oder zwei Heizperioden. Das ist jedoch nicht der einzige Vorteil.

Automatisches Öffnen und Schließen der Mischer bedeutet eine wartungsfreie Heizungsanlage

Mischventile oder Mischpumpengruppen ohne Stellantrieb erfordern eine manuelle Steuerung. Das bedeutet, dass wir bei einer Anpassung des Systems in den Heizraum gehen und durch Versuch und Irrtum die richtige Ventilposition finden müssen. Es versteht sich von selbst, dass wir bei einer Änderung der Witterungsbedingungen erneut in den Heizraum gehen und die Ventileinstellung anpassen müssen. In der Praxis führt dies oft dazu, dass diese Tätigkeit unterlassen wird, und wir leben in einem Haus, das manchmal überhitzt ist – z.B. zu Beginn der Heizperiode, wenn die Temperaturen noch nicht stark gesunken sind – oder unterkühlt ist, mehr Energie verbraucht als nötig – was sich auf die Rechnungen auswirkt.

Dagegen bedeutet das automatische Öffnen und Schließen des Mischers einen vollständigen Verzicht auf manuelle Bedienung.

Pumpengruppe Mischergruppe DN25 mit 3-Wege Mischer / 180mm

GP-3DR/180mm

109,99 €

In den Warenkorb

Pumpengruppe Mischergruppe DN25 mit 3-Wege Mischer / 130mm

GP-3DR/130mm

109,99 €

In den Warenkorb

Pumpengruppe mit Mischer Fußbodenheizung | Nordic Tec GPN-180mm-3DR

DE-Mischgruppe-GPN-180mm-3DR

119,99 €

In den Warenkorb

Möglichkeit der präzisen Temperaturregelung im Haus

Da der Stellantrieb mit einem Raumtemperaturregler koordiniert ist, schließt oder öffnet er das Ventil automatisch zum richtigen Zeitpunkt. Wir können z.B. genau die gewünschte Raumtemperatur einstellen, ohne dass diese überschritten wird. Dadurch leben wir angenehmer und gesünder – denn wir können am Regler z.B. eine Temperatur von 21 Grad – die empfohlene – oder z.B. 22 Grad oder eine andere beliebige Temperatur einstellen, je nach Präferenz.

Es ist erwähnenswert, dass Stellantriebe für Mischventile, die mit Raumtemperaturreglern koordiniert sind, sogar die Einstellung einer separaten Temperatur für den Tag und eine andere für die Nacht ermöglichen. So gewinnen wir mehr Komfort, da wir in einer kühleren Temperatur schlafen können. Im Grunde entscheiden wir nur über die Temperatur – der Rest wird vom Stellantrieb übernommen, der das Ventil schließt oder öffnet und die Temperatur des warmen Mediums regelt.

Ein 3-Wege- oder 4-Wege-Ventil mit Stellantrieb schützt die Heizkessel vor kaltem Rücklauf

Kalter Rücklauf ist eine sehr gefährliche Situation für moderne Heizkessel, bei der das Wasser aus der Zentralheizung stark abgekühlt zum Kessel zurückfließt. Früher, als wir noch alte gusseiserne Kohlekessel verwendeten, spielte das keine Rolle, aber seitdem wir neuere Kessel wie Gas-, Pellet- oder Eco-Glückessel einsetzen, ist kalter Rücklauf zerstörerisch, und die meisten Hersteller machen die Garantie sogar vom Einsatz von Geräten abhängig, die kalten Rücklauf verhindern. Dies kann auf verschiedene Weise verhindert werden, z.B. durch den Einbau einer hydraulischen Weiche, eines Plattenwärmetauschers – aber auch eines 3-Wege-Ventils mit Stellantrieb oder eines 4-Wege-Ventils mit Stellantrieb.
