Hydraulische Weiche für einen Pelletkessel – wozu dient sie und wie funktioniert sie?

Eine hydraulische Weiche für einen Pelletkessel ist ein Element der Heizungsanlage, das immer häufiger in modernen Heizsystemen eingesetzt wird. Ihre Hauptaufgabe besteht in der hydraulischen Trennung des Wärmeerzeugerkreises (in diesem Fall des Pelletkessels) von den Heizkreisen, wie Heizkörpern oder der Fußbodenheizung. Dadurch arbeitet die Anlage stabiler, ohne Störungen, die aus unterschiedlichen Volumenströmen oder hydraulischen Widerständen resultieren.

In der Praxis übernimmt die hydraulische Weiche für die Pelletheizung die Funktion eines Durchfluss-Puffers. Sie sorgt dafür, dass der Pelletkessel einen konstanten und sicheren Wasserdurchfluss hat, unabhängig davon, wie viele Heizkreise aktuell in Betrieb sind und in welchem Modus sie arbeiten. Dies ist besonders wichtig bei komplexeren Anlagen, in denen unterschiedliche Vorlauftemperaturen und verschiedene Umwälzpumpen vorhanden sind.

Wozu wird eine hydraulische Weiche für einen Pelletkessel eingesetzt?

Der Einsatz einer hydraulischen Weiche für einen Pelletkessel bringt mehrere wesentliche Vorteile mit sich. Vor allem schützt sie den Wärmetauscher im Kessel vor ungünstigen Betriebsbedingungen wie zu geringem Wasserdurchfluss, plötzlichen Temperatursprüngen oder kaltem Rücklauf. Pelletkessel sind präzise arbeitende Geräte, ausgestattet mit Automatiksystemen, die stabile hydraulische Parameter benötigen. Bei sehr umfangreichen Anlagen können sonst falsche Druck- und Temperaturverhältnisse entstehen.

Ein weiterer Grund für den Einsatz einer hydraulischen Weiche ist die erleichterte Zusammenarbeit mehrerer Heizkreise. Wenn in einer Anlage gleichzeitig Hochtemperatur-Heizkörper und Fußbodenheizung betrieben werden, ermöglicht die Weiche, dass jeder dieser Kreise unabhängig voneinander arbeitet, ohne sich gegenseitig die Durchflüsse „wegzuziehen“. Das führt zu höherem thermischem Komfort und geringerem Pelletverbrauch.

Klassische hydraulische Weiche für 2 Heizkreise - 50 kW

Sp50x1

84,99 €

In den Warenkorb

Hydraulische Weiche 50 kW + Manometer / Thermometer

SNT-A-70

89,99 €

In den Warenkorb

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Wie funktioniert eine hydraulische Weiche für eine Pelletheizung?

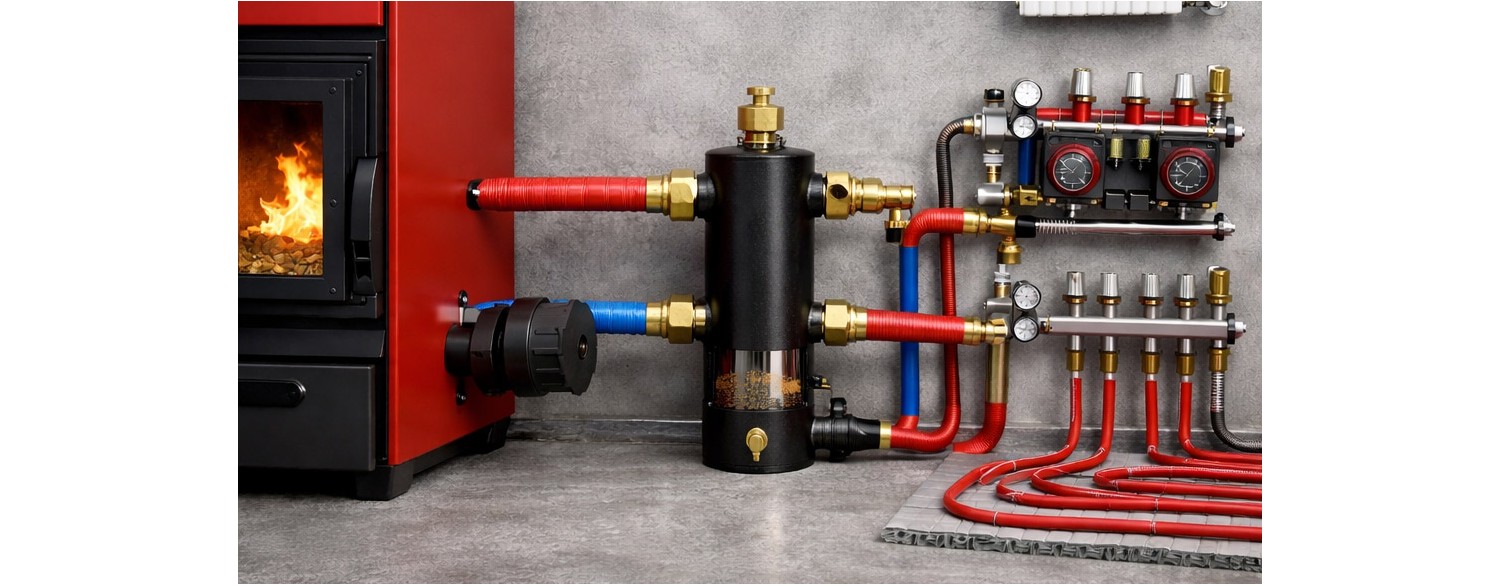

Eine hydraulische Weiche, unabhängig davon, ob sie mit einem Pelletkessel, einem Gaskessel, einer Wärmepumpe usw. arbeitet, hat in der Regel die gleiche Bauweise und Konstruktion. Modelle von hydraulischen Weichen für Pelletheizung unterscheiden sich nicht von HydraulikWeichen, die z. B. bei Fußbodenheizungen eingesetzt werden. Die hydraulische Weiche im Heizsystem ist meist ein senkrechter Behälter mit vier oder sechs Anschlüssen – zwei gehören zum Kesselkreis, die übrigen zum Heizkreis der Anlage. Im Inneren ist die Fließgeschwindigkeit des Wassers sehr gering, was einen Druck- und Temperaturausgleich zwischen den Kreisen bewirkt – es handelt sich um ein Gerät, das ausschließlich physikalische Gesetzmäßigkeiten nutzt. Dadurch beeinflussen sich die Pumpen auf beiden Seiten der Weiche nicht gegenseitig und stören somit auch nicht ihre jeweilige Arbeit.

Dadurch erhält die Pelletheizung oder auch die Wärmepumpe die Möglichkeit, in einem unabhängigen Kreislauf zu arbeiten, entsprechend ihren optimalen Einstellungen. Dies wirkt sich auch auf die Effizienz aus, also auf einen geringeren Stromverbrauch bei Wärmepumpen oder einen niedrigeren Pelletverbrauch bei Kesseln.

Zusätzliche Schutzfunktion hydraulischer Weichen

Ein weiterer Vorteil der hydraulischen Weiche ist die Möglichkeit der Abscheidung von Verunreinigungen und Luft aus der Anlage. In vielen Fällen übernimmt die Weiche gleichzeitig die Funktion eines Luft- und Schlammabscheiders, was die Lebensdauer von Pumpen und Ventilen im gesamten Heizsystem erhöht.

Betrachtet man den Behälter der Weiche, wird deutlich, dass sie gleichzeitig eine Art Schlammabscheider und Schmutzseparator ist. Die Verunreinigungen sammeln sich am Boden der Weiche, die jedoch mit einem Ablassventil ausgestattet ist, das deren Entfernung ermöglicht. Es muss nicht erklärt werden, wie sich das Entfernen dieser Ablagerungen auf die Lebensdauer des Kessels auswirkt. Der Einbau einer hydraulischen Weiche in der Pelletheizung ist daher auch aus diesen Gründen sinnvoll.

Ist eine hydraulische Weiche in einer Pelletanlage also notwendig? Nicht immer – darauf gehen wir weiter unten ein.

Wann ist eine hydraulische Weiche für einen Pelletkessel notwendig?

Nicht jede Anlage erfordert den Einsatz einer hydraulischen Weiche, bei Pelletkesseln ist sie jedoch besonders empfehlenswert, wenn

• die Anlage mehr als einen Heizkreis besitzt, z. B. bei sehr umfangreicher Fußbodenheizung, einem mehrstöckigen Haus oder der Kombination aus Heizkörpern und Fußbodenheizung in einem System
• unterschiedliche Vorlauftemperaturen verwendet werden, also eine Mischung aus Heizkörpern und Fußbodenheizung
• mehrere Umwälzpumpen im System arbeiten
• der Pelletkessel modulierend und energieeffizient betrieben werden soll

Unter solchen Bedingungen verbessert eine hydraulische Weiche für den Pelletkessel die Betriebskultur des gesamten Systems erheblich, reduziert das Ausfallrisiko und ermöglicht die volle Nutzung der Möglichkeiten moderner Kesselautomatik.

Magnetitabscheider Schlammabscheider 1 Zoll Nordic Tec DN25

DE-Schlammabscheider-Heizung-1-Zoll-NT

62,99 €

In den Warenkorb

Hydraulische Weiche STN25 70 kW - für 3 Heizkreise

SNT25

89,99 €

In den Warenkorb

Nur noch wenige Teile verfügbar

Verteiler mit hydraulischer Weiche Nordic Tec 2+2

SP2+2

389,99 €

In den Warenkorb

Wann ist eine hydraulische Weiche in einem mit Pellets beheizten Haus nicht erforderlich?

Wenn das Haus klein ist, z. B. 100–130 m² groß, wird in der Regel keine hydraulische Weiche benötigt – unabhängig davon, ob das Haus mit Pellets, einer Wärmepumpe oder einem Gaskessel beheizt wird. In kompakten und nicht sehr weitläufigen Anlagen sind die Druckverhältnisse im System in der Regel weiterhin für einen optimalen Kesselbetrieb geeignet.

Treten jedoch aus irgendeinem Grund (z. B. aufgrund von Planungs- oder Ausführungsfehlern der Heizungsanlage) Probleme wie ein nicht ausreichend beheizter letzter Raum oder eine ungleichmäßige Wärmeverteilung auf, lohnt es sich, den Einbau einer hydraulischen Weiche erneut in Betracht zu ziehen. Der nachträgliche Einbau in eine bestehende Anlage ist nicht besonders invasiv, und die hydraulische Weiche selbst benötigt nur wenig Platz.

Zusammenfassung – hydraulische Weichen im Zusammenspiel mit Pelletkesseln

Hydraulische Weichen für Pelletkessel sind nicht immer nur ein Zusatz, sondern häufig ein wichtiges Element zur Verbesserung der Sicherheit, Stabilität und Effizienz der Heizungsanlage. Man kann sagen, dass sie durch die Überwachung des Systems sowie die Neutralisierung von Verunreinigungen und Luftblasen gewissermaßen der Heizungswart des gesamten Heizsystems ist – so wird sie manchmal auch bezeichnet.

Ihr Einsatz erleichtert die Planung des Systems, schützt den Kessel vor ungünstigen Betriebsbedingungen und ermöglicht eine komfortable Steuerung der Heizung im gesamten Gebäude. In modernen Anlagen mit Pelletheizung wird die hydraulische Weiche immer häufiger zum Standard und nicht nur zu einer Option.
