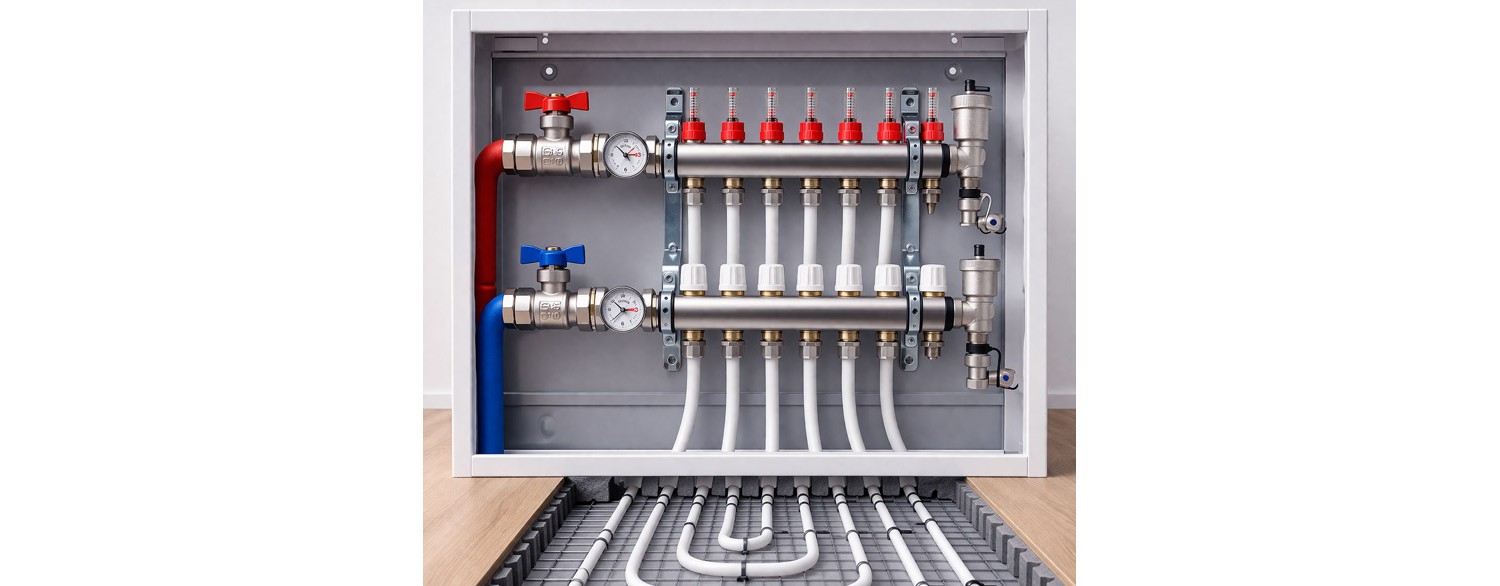

Aufbau des Fußbodenverteilers

Der Fußbodenverteiler ist ein wichtiges Element der Fußbodenheizungsanlage, manche sagen, dass er ihr Herz ist. Seine Aufgabe ist die gleichmäßige Verteilung des Heizmediums (meist Wasser) auf die einzelnen Heizschleifen sowie das Sammeln nach der Wärmeabgabe. Sie können verschiedene Typen haben, aber bestimmte Elemente des Aufbaus eines Fußbodenverteilers müssen unverändert bleiben. Worauf sollte man beim Kauf achten? Welche Elemente des Aufbaus eines Fußbodenverteilers sind wichtig?

Gerade der Fußbodenverteiler:

• teilt den Durchfluss in Kreise auf,
• ermöglicht die Regelung jeder Schleife einzeln,
• ermöglicht die Steuerung der Temperatur in den Räumen.

Aufbau des Fußbodenverteilers – grundlegende Elemente

Jeder Verteiler für die Fußbodenheizung besteht aus zwei Hauptsektionen - also zwei Balken (dem sogenannten Vorlauf und Rücklauf) sowie Regel- und Serviceelementen. Zu den wichtigsten Teilen gehören also:

• Vorlaufbalken,
• Rücklaufbalken,

Diese besitzen die Ausgänge zu den einzelnen Kreisen, je nachdem, für wie viele Kreise unser Verteiler vorgesehen ist.

Edelstahl Heizkreisverteiler Nordic Tec INOX 6 Fach

Edelstahl-Verteiler-INOX-6

109,99 €

In den Warenkorb

• -12,01 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 6 Heizkreise

RD-CO-6

110,49 € 122,50 €

Time left

In den Warenkorb

• -8,00 €

FBH Verteiler Heizkreisverteiler Fußbodenheizung Eckventil 6 Kreise

RD-CO-6-kat-de

118,50 € 126,50 €

Time left

In den Warenkorb

Zusätzliche Zubehörteile des Verteilers, die jedoch über seine Funktionalität entscheiden

Weiter folgen die Ausstattungselemente, die theoretisch ein Zusatz sind, in der Praxis aber genau diese Zubehörteile des Fußbodenverteilers seine Nutzbarkeit, Funktionalität, Steuerbarkeit usw. beeinflussen. Ebenso die Einfachheit der Montage und der Regelung der Fußbodenheizung.

• Rotameter (Durchflussmesser) - natürlich sind sie nicht in jedem Verteiler vorhanden, theoretisch kann ein Fußbodenverteiler ohne Rotameter funktionieren, aber gerade die Rotameter sind für die Einstellung des Durchflusses der einzelnen Schleifen verantwortlich (sehr wichtig bei Fußbodenheizungen)
• Regelventile, also Hähne, damit wir die Kontrolle über den Durchfluss der jeweiligen Sektion, also des Kreises, haben. Man kann sie auch durch elektrische Stellantriebe für die Fußbodenheizung ersetzen - die z. B. mit einem Raumtemperaturregler synchronisiert werden können - sodass sich die Fußbodenheizung in einem bestimmten Raum einschaltet, wenn es dort zu kalt wird.
• Entlüfter - also Entlüftungsventile. Sie können auch im Rahmen eines Elements mit einem Ablassventil verbunden sein - dann in Form von Entlüftungs- und Ablassventilen. Generell sind Entlüfter sehr wichtig, früher wurden sie irgendwo in der Nähe des Fußbodenverteilers platziert - heute sieht man eher die Tendenz, sie als direktes Zubehör des Verteilers in das Set aufzunehmen. Das ist sehr wichtig, weil die Entlüftung der Fußbodenheizung sehr wichtig ist, am besten regelmäßig - daher lohnt es sich, automatische Entlüfter zu wählen.
• Ablassventile - das ist ein Ventil für den sogenannten Notfall. Es dient zum Ablassen von Wasser aus dem Verteiler, falls das Gerät gewartet werden muss und Wasser abgelassen werden muss.
• Anschlüsse für die Heizschleifen (ausgehend von den 2 Balken, also den Hauptelementen

Jedes dieser Elemente erfüllt eine bestimmte Funktion und beeinflusst den korrekten Betrieb der Anlage.

Vorlauf- und Rücklaufbalken – wie funktioniert der Fußbodenverteiler?

Der Fußbodenverteiler besteht aus zwei Kollektoren - denn formal bedeutet das Wort Kollektor genau einen Balken mit mehreren Ausgängen, der den Wasserstrom auf Sektionen aufteilen soll.

• Der Vorlaufbalken führt heißes Wasser in die Fußbodenheizungsanlage und verteilt es auf die einzelnen Schleifen.
• Der Rücklaufbalken nimmt das abgekühlte Wasser auf und führt es zurück zur Wärmequelle.

Ein solcher Aufbau ermöglicht einen stabilen Betrieb des Systems sowie eine gleichmäßige Wärmeverteilung.

Welchen Balken sollte man als Vorlaufbalken verwenden?

Ein Teil der Hersteller verwendet Kennzeichnungen für den Vorlaufbalken - darauf befindet sich eine farbliche Markierung in Rot. Sehr intuitiv und in jedem Land verständlich. Der Rücklaufbalken ist hingegen derjenige, der in solchen Sets blau markiert ist, da das aus der Fußbodenheizung zurückkehrende Wasser natürlich bereits deutlich abgekühlt ist.

Bei den meisten Fußbodenverteilern gibt es jedoch keine Farbkennzeichnung, da sie eigentlich nicht notwendig ist. Es gibt eine einfache Regel - als Vorlaufbalken wählen wir denjenigen, auf dem sich die Durchflussmesser befinden. Der Grund ist die Funktionalität, denn der Schwimmer-Durchflussmesser arbeitet korrekt in einer entsprechenden Druckumgebung, und diese ist im Vorlauf günstiger. Es gibt zwar Fußbodenheizungssysteme, bei denen Durchflussmesser auf dem Rücklaufbalken eingesetzt wurden (und korrekt funktionieren), aber zur Sicherheit empfiehlt es sich, dies nicht zu testen.

Rotameter – Durchflussregelung in den Fußbodenheizungsschleifen

Rotameter, also Durchflussmesser, werden in der Regel - wie erwähnt - am Vorlaufbalken montiert und ermöglichen die Einstellung des richtigen Durchflusses in jeder Schleife der Fußbodenheizung.

Ihre Anwendung ermöglicht:

• den hydraulischen Abgleich der Anlage,
• das Vermeiden von unterheizten Räumen,
• die Erhöhung der Effizienz des Systems.

Die richtige Einstellung der Rotameter ist entscheidend für das Funktionieren der gesamten Anlage und sollte vor der ersten Inbetriebnahme durchgeführt werden. Gegebenenfalls auch bei größeren Eingriffen oder Renovierungen des Systems.

Das Rotameter ist das Element, das den Fußbodenverteiler vom Heizkörperverteiler unterscheidet - zumindest sind viele Fachleute der Meinung, dass ohne Rotameter die Fußbodenheizung nicht richtig eingestellt werden kann. Ein Verteiler mit Rotametern kann jedoch auch für Heizkörper verwendet werden, sie stellen kein Hindernis dar, nur dass sie im Heizkörpersystem eine geringere Bedeutung haben. Heizkörper - wenn wir davon sprechen - kommen ohne Rotameter aus.

Edelstahl Heizkreisverteiler Nordic Tec INOX 4 Fach

Edelstahl-Verteiler-INOX-4

92,99 €

In den Warenkorb

• -7,00 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 4 Heizkreise

PL-RD-CO-4

94,50 € 101,50 €

Time left

In den Warenkorb

• -8,00 €

FBH Verteiler Heizkreisverteiler Fußbodenheizung Eckventil 4 Kreise

RD-CO-4-kat-de

98,99 € 106,99 €

Time left

In den Warenkorb

Ventile und Stellantriebe – Steuerung der Fußbodenheizung

Am Rücklaufbalken befinden sich Ventile (Hähne) - die auch die Montage von thermoelektrischen Stellantrieben ermöglichen. Die Stellantriebe arbeiten mit Raumthermostaten zusammen und regeln automatisch den Durchfluss in der jeweiligen Schleife. Dank solcher Innovationen, die heute bereits weit verbreitet sind, ist es möglich, das System zu automatisieren, sodass es sich selbst einschaltet oder z. B. in jedem Raum eine andere Temperatur gehalten wird.

Dadurch ist es möglich:

• die Temperatur in jedem Raum zu steuern, z. B. eine andere im Badezimmer, eine andere im Schlafzimmer, eine andere in der Küche oder im Kinderzimmer
• die Anlage in Zonen aufzuteilen,
• Energie zu sparen - da es ermöglicht, einen Raum auszuschalten, wenn er bereits warm ist.

Materialien der Fußbodenverteiler

Fußbodenverteiler werden meist hergestellt aus:

• Edelstahl – sehr korrosionsbeständig, das sind Modelle der sogenannten INOX Fußbodenverteiler
• Messing – ein langlebiges und beliebtes Material, die solideste und langlebigste Option
• Kunststoffen – leicht und wirtschaftlich (eine wirtschaftliche Option… wenn es nicht nötig ist, lieber nicht verwenden, sie verschwinden langsam vom Markt)

Die Wahl des Materials sollte an die Qualität der Anlage sowie das Budget angepasst werden. Die beliebtesten Materialien für Fußbodenverteiler sind die ersten beiden. Die solidesten und leider auch die teuersten sind die aus Messing.

Wie wählt man einen Fußbodenverteiler aus?

Bei der Auswahl eines Fußbodenverteilers sollte man auf mehrere Dinge achten. Es geht nicht nur um die Ausstattung, zumindest nicht ausschließlich. Er muss Funktionen besitzen, die vom Projekt unserer Heizung und den Annahmen abhängen. Man sollte sich auf keinen Fall von seinem Aussehen leiten lassen - wir beginnen mit der Festlegung der Anzahl der Sektionen - also wie viele Kreise er haben soll. Wir müssen wissen, ob es ein Verteiler für 4, 6 oder 10 Kreise sein soll usw. Üblicherweise gibt es Fußbodenverteiler in Varianten von 2 bis 12 Sektionen, manchmal bieten einige Firmen sogar größere an.

Wir achten also auf:

• die Anzahl der Heizschleifen,
• die Möglichkeit zur Montage von Stellantrieben,
• das Vorhandensein von Rotametern,
• die Verarbeitungsqualität,
• die Vollständigkeit des Sets,
• das Material - Inox oder Messing
• die Größe des Verteilers im Verhältnis zum Einbauort (ob er passt)

Der letzte Punkt ist besonders wichtig, wenn wir bereits einen Verteilerschrank gekauft haben (übrigens lohnt es sich, ihn im gleichen Schritt wie den Verteiler zu kaufen oder sogar nach dem Kauf des Verteilers - um unangenehme Überraschungen zu vermeiden).

Ein guter Fußbodenverteiler sollte eine einfache Regelung, Langlebigkeit sowie die Möglichkeit zur Erweiterung der Anlage gewährleisten - entgegen der Meinung von Laien ist das manchmal doch nützlich.
