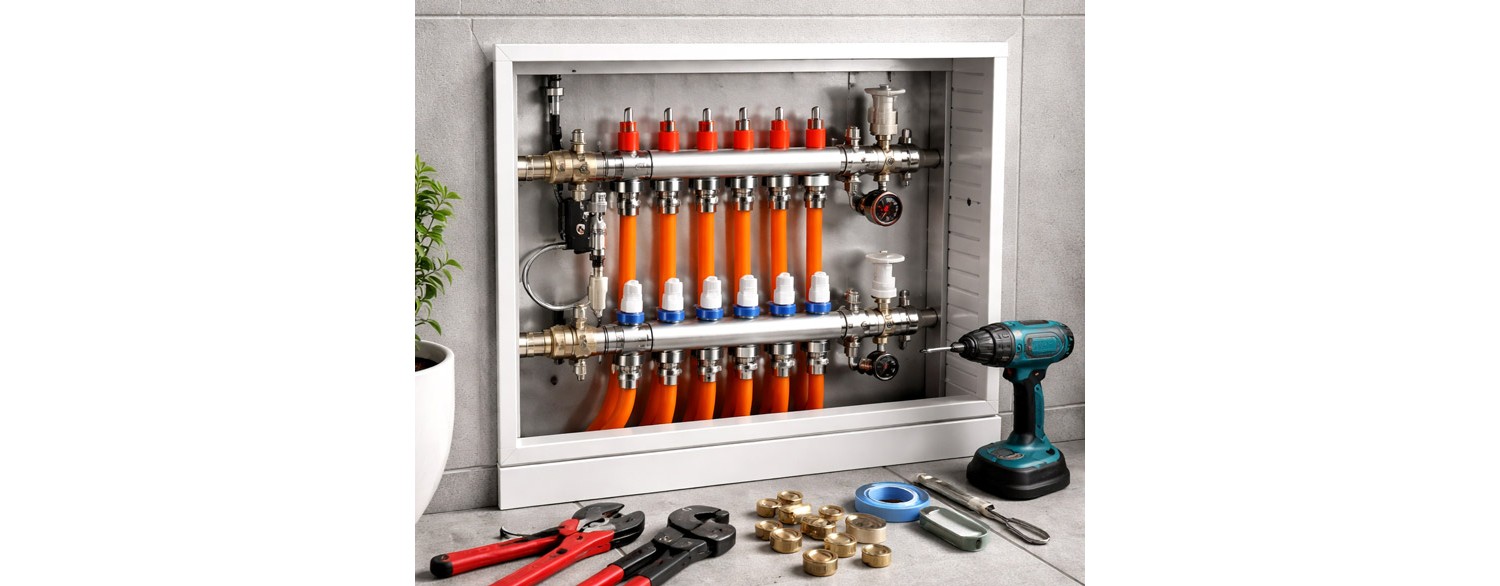

Anschluss des Heizkreisverteilers – was und wie Schritt für Schritt

Der Heizkreisverteiler ist ein zentrales Element einer Fußbodenheizungsanlage, aber sein korrekter Anschluss – wie bei den meisten Geräten in der Hydraulik – ist entscheidend. Seine Aufgabe besteht darin, warmes Wasser auf die einzelnen Heizkreise zu verteilen und den Durchfluss zu regeln. Genau hier werden die Durchflussmengen eingestellt, die Anlage entlüftet und die Temperatur in den einzelnen Kreisläufen kontrolliert. Er ist das Herz und die Steuerzentrale der Fußbodenheizungsanlage. Ohne einen korrekten Anschluss des Verteilers kann die gesamte Anlage ungleichmäßig oder ineffizient arbeiten.

Die erste grundsätzliche Frage ist die Auswahl des Verteilers, also die Entscheidung, ob es ein Messingmodell (robuster) oder ein etwas günstigerer INOX-Verteiler sein soll. Die Anzahl der Heizkreise ergibt sich selbstverständlich aus dem Projekt, also daraus, wie viele Heizsektionen wir haben möchten. Das ist wichtig, ebenso wie die Auswahl eines größenmäßig passenden Verteilerschranks, aber wir gehen davon aus, dass du das zu diesem Zeitpunkt bereits hinter dir hast, daher beschäftigen wir uns hier mit dem eigentlichen Anschluss des Heizkreisverteilers.

Montage des Heizkreisverteilers – wo und wie wird er montiert

Natürlich beginnt alles mit der richtigen Wahl des Einbauorts. Wenn kein Projekt vorliegt und es sich nicht um ein neues Haus handelt, in dem alles bereits seinen vorgesehenen Platz hat, muss der Montageort des Heizkreisverteilers sorgfältig gewählt werden. Eingeschränkt wird dies sowohl durch die Funktionalität der Räume als auch durch die Möglichkeit, alle Heizkreise anzuschließen. Wichtig ist auch, dass der Verteiler stets frei zugänglich bleibt, falls wir etwas kontrollieren oder z. B. die Fußbodenheizung entlüften möchten.

Die Montage des Heizkreisverteilers sollte erfolgen:

• an einer zentralen Stelle in Bezug auf die beheizten Räume
• in einem Unterputz- oder Aufputzschrank (am besten, da dieser auch Wärmeverluste reduziert)
• in einer Höhe, die einen leichten Zugang ermöglicht (ca. 30–50 cm über dem Boden)

Die wichtigsten Grundsätze:

• Waagerechte Ausrichtung einhalten (wichtig für Durchflussmesser, die sonst nicht richtig funktionieren können)
• Platz für den Anschluss der Rohre lassen
• Servicezugang sicherstellen, an dieser Stelle keinen Schrank, kein Regal usw. planen

Edelstahl Heizkreisverteiler Nordic Tec INOX 4 Fach

Edelstahl-Verteiler-INOX-4

92,99 €

In den Warenkorb

• -7,00 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 4 Heizkreise

PL-RD-CO-4

94,50 € 101,50 €

Time left

In den Warenkorb

• -8,00 €

FBH Verteiler Heizkreisverteiler Fußbodenheizung Eckventil 4 Kreise

RD-CO-4-kat-de

98,99 € 106,99 €

Time left

In den Warenkorb

Versorgung des Heizkreisverteilers – Grundlagen

Der entscheidende Punkt: die Versorgung des Heizkreisverteilers – sie muss korrekt geplant werden.

Die Versorgung des Heizkreisverteilers besteht darin, das Heizmedium (Wasser oder Glykolgemisch) von der Wärmequelle (z. B. Wärmepumpe, Heizkessel oder von einem Wärmetauscher, der Wärme aus der Fernwärme entnimmt usw.) zuzuführen.

Typisches Anschlussbild des Verteilers:

• der Vorlauf (warmes Wasser) geht an den Balken mit den Durchflussmessern – sehr wichtig, es wird empfohlen, dass der Balken mit den Durchflussmessern der Eingangsverteiler für den Vorlauf von der Wärmequelle ist.

• der Rücklauf (abgekühltes Wasser) kehrt zur Wärmequelle zurück – als Rücklaufbalken wird der Balken ohne Durchflussmesser empfohlen

✅ Wichtig:

• die Flussrichtung muss mit den Markierungen übereinstimmen (falls der Verteiler nicht beidseitig anschließbar ist und solche Markierungen besitzt).
  Bei einem Teil der Verteiler, z. B. der Marke Nordic Tec, spielt dies keine Rolle und man kann frei wählen, ob der Vorlauf rechts oder links angeschlossen wird,

• Vorlauf und Rücklauf dürfen nicht vertauscht werden

• damit die Durchflussmesser korrekt arbeiten, müssen sie nach oben ausgerichtet sein (ja, wir wissen, dass das für manche offensichtlich erscheinen mag, dennoch erhalten wir in unserem Service Anfragen zur Position der Durchflussmesser, daher weisen wir auf dieses Detail hin).

Welche Fehler beim Anschluss der Versorgung des Verteilers an die Fußbodenheizung vermieden werden sollten

Grundlegende Fehler, die zu vermeiden sind – darauf solltest du achten:

• ✅ Die Durchflussmesser des Verteilers müssen sich am Vorlaufbalken befinden, nicht am Rücklauf.
• Die Versorgung der Fußbodenheizung sollte nicht mit einem zu kleinen Rohrdurchmesser ausgeführt werden; in einigen kleinen Systemen reichen 3/4 Zoll aus, aber in den meisten Fällen ist das zu wenig. Eine Fußbodenheizung in einem Einfamilienhaus benötigt in der Regel jedoch mindestens eine Versorgung mit 1 Zoll Durchmesser, um übermäßige Widerstände zu vermeiden.

Versorgung des Heizkreisverteilers – welches Rohr ist geeignet

✅ Größe – der Durchmesser des Versorgungsrohrs für die Fußbodenheizung – welches Rohr?

Die Auswahl des Rohrs hängt von der Leistung der Anlage und der Länge der Leitungen ab. Am häufigsten verwendet werden:

• PEX / PERT / ALUPEX

• Durchmesser:

  • 25 mm (kleinste und kleine Anlagen)

  • 26–32 mm (Einfamilienhäuser)

  • größere bei hohen Durchflussmengen

Grundsatz:

• je größer die Leistung und der Durchfluss → desto größer der Rohrdurchmesser

Ein zu kleines Rohr bedeutet Druckverluste und eine geringere Leistung sowie eine höhere Anfälligkeit der Pumpen für schnellen Verschleiß oder mit der Zeit sogar bestimmte Ausfälle. Der Standard für Einfamilienhäuser von 80 bis 300 m2 ist 1 Zoll.

• -6,51 €

Heizkreisverteiler FBH Verteiler - 5 Kreise

RS-CO-5

78,99 € 85,50 €

Time left

In den Warenkorb

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Nicht auf Lager

Plattenwärmetauscher NORDIC Ba-16-40 1" 150kW

NT Ba-16-40

139,99 €

View

Anschluss des Verteilers an die Fußbodenheizung – Schritt für Schritt

Wenn du bereits weißt, von welcher Seite der Vorlauf kommt und der Montageort festgelegt ist, gehen wir zum eigentlichen Anschluss des Verteilers an die Fußbodenheizung über und betrachten Schritt für Schritt die wichtigeren Elemente.

• Verschraube den Verteiler dicht, falls er Bauteile besitzt, die separat geliefert werden, z. B. Ventile mit Thermometern oder Entlüfter bzw. Winkelventile. Dabei an die korrekte Abdichtung der Gewinde denken
• Montiere den Verteiler im Schrank – beginnend mit der Befestigung an der Wand. Der Verteiler sollte Halterungen enthalten, meistens an Montageschienen. Er muss solide an der Wand befestigt werden, meist verwendet man dafür Dübel.
• Schließe Vorlauf und Rücklauf der Hauptanlage an, unter Beachtung der richtigen Wahl der Vorlaufseite; auf der anderen Seite schließe dagegen den Entlüfter und das Ablassventil an (falls separat geliefert).

Anschluss der Heizkreise der Fußbodenheizung an den Verteiler

Die Heizkreise der Fußbodenheizung – also die Rohre – werden nach einem offensichtlichen Grundsatz an den Verteiler angeschlossen: Vorlauf der Heizkreise an den Vorlaufbalken und Rücklauf an den Rücklaufbalken. Das ist die absolute Grundlage.

Die Abgänge von den Balken zu den Kreisen haben in der Regel die Größe 3/4", also DN20. Dazu benötigen wir Anschlussstücke 3/4", die auf die passende Rohrgröße übergehen (das ist eine Art Adapter). Diese sollten erst ausgewählt werden, wenn wir wissen, mit welchen Rohren wir die Fußbodenheizung versorgen werden.

• wenn wir 16-mm-Rohre haben – dann wählen wir ein Anschlussstück 3/4" x 16 mm
• wenn der Rohrdurchmesser 17 mm beträgt – dann benötigen wir Anschlussstücke 3/4" x 17 mm

Der häufigste Standard in Einfamilienhäusern ist die Verwendung von Rohren 16 mm x 2 mm Wandstärke, während 17 mm seltener eingesetzt werden – im Grunde nur in größeren Gebäuden. Natürlich gibt es auch andere Größen.

Die Anschlussstücke – wir erinnern daran bis zum Überdruss – schließen wir ebenfalls an und achten dabei auf die Dichtheit.

• Schließe die Fußbodenheizkreise an die entsprechenden Sektionen an
• ✅ Am besten ist es auch, zu beschriften oder irgendwie zu kennzeichnen, welche Kreise zu welchen Räumen führen. Das hilft im Servicefall – es hilft uns oder der Person, die die Anlage nach uns warten wird.
• Ziehe die Anschlussstücke fest und prüfe die Dichtheit

Edelstahl Heizkreisverteiler Nordic Tec INOX 6 Fach

Edelstahl-Verteiler-INOX-6

109,99 €

In den Warenkorb

• -8,00 €

Heizkreisverteiler FBH Verteiler - 6 Kreise

RS-CO-6

86,99 € 94,99 €

Time left

In den Warenkorb

• -12,01 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 6 Heizkreise

RD-CO-6

110,49 € 122,50 €

Time left

In den Warenkorb

Abschließende Arbeiten beim Anschluss des Verteilers und Prüfung der Anlage

Wenn alles angeschlossen zu sein scheint, gehen wir zu den abschließenden Arbeiten und zur Probeinbetriebnahme der Anlage über:

• Fülle die Anlage mit Wasser, langsam und ohne übermäßigen Druck.
• Entlüfte die Anlage mit den Entlüftern, auch mit denen, die am oder in der Nähe des Verteilers montiert sind.
• Stelle die Durchflussmengen an den Rotametern ein (dafür werden oft entsprechende Schlüssel zum Verstellen der Rotameter und zum Erreichen des gewünschten Durchflusses benötigt)
• Jeder Kreis sollte gekennzeichnet sein (z. B. Wohnzimmer, Badezimmer), was die Regulierung erleichtert.
• Öffne langsam alle Kreise und fülle sie schrittweise mit Wasser – nicht hektisch, sondern langsam. Beobachte dabei den Verteiler, ob keine Leckagen auftreten.
• Es wird empfohlen, die Kontrolle auf eventuelle Leckagen nach 24 Stunden zu wiederholen.

Wir betonen, dass viele Hersteller von Verteilern darauf hinweisen, dass die erste Inbetriebnahme der Anlage von einem erfahrenen Fachmann durchgeführt werden sollte.

Die häufigsten Fehler beim Anschluss des Verteilers

Einige Fehler sind ziemlich offensichtlich, treten aber trotzdem auf:

• Vertauschung von Vorlauf und Rücklauf
• zu kleiner Rohrdurchmesser
• fehlende Entlüftung
• fehlende Durchflussregulierung
• Montage an einem schwer zugänglichen Ort
• fehlende Montage eines Absperrventils vor dem Verteiler (sehr wichtig, da es ermöglicht, den Verteiler im Störungsfall vom Heizsystem abzusperren; das sind Kleinigkeiten, aber man sollte auf diese Art von kleinen Zubehörteilen für die Fußbodenheizung nicht verzichten)

Diese Fehler können die Effizienz des Systems erheblich verringern.

Wird für die Fußbodenheizung eine Mischgruppe benötigt

In vielen Fußbodenheizungsanlagen wird eine Mischgruppe eingesetzt, die:

• die Vorlauftemperatur senkt (z. B. von 60 °C auf 30–40 °C)
• die Arbeit des Systems stabilisiert

Besonders wichtig ist sie bei:

• Festbrennstoffkesseln
• Hochtemperatur-Wärmequellen

In vielen Fällen reicht jedoch bereits ein Mischventil aus, und in manchen Systemen ist nicht einmal dieses besonders nötig – z. B. wenn der Vorlauf direkt vom Gaskessel oder von der Wärmepumpe kommt, an der wir sofort eine für die Fußbodenheizung geeignete Temperatur einstellen.

Zusammenfassung – wie man es richtig macht

Der korrekte Anschluss des Heizkreisverteilers erfordert:

• die richtige Auswahl der Rohre und Durchmesser
• den korrekten Anschluss von Vorlauf und Rücklauf
• sorgfältige Montage
• Regulierung der Durchflussmengen

Wenn all diese Elemente korrekt ausgeführt werden, arbeitet die Anlage viele Jahre lang effizient, gleichmäßig und problemlos.
