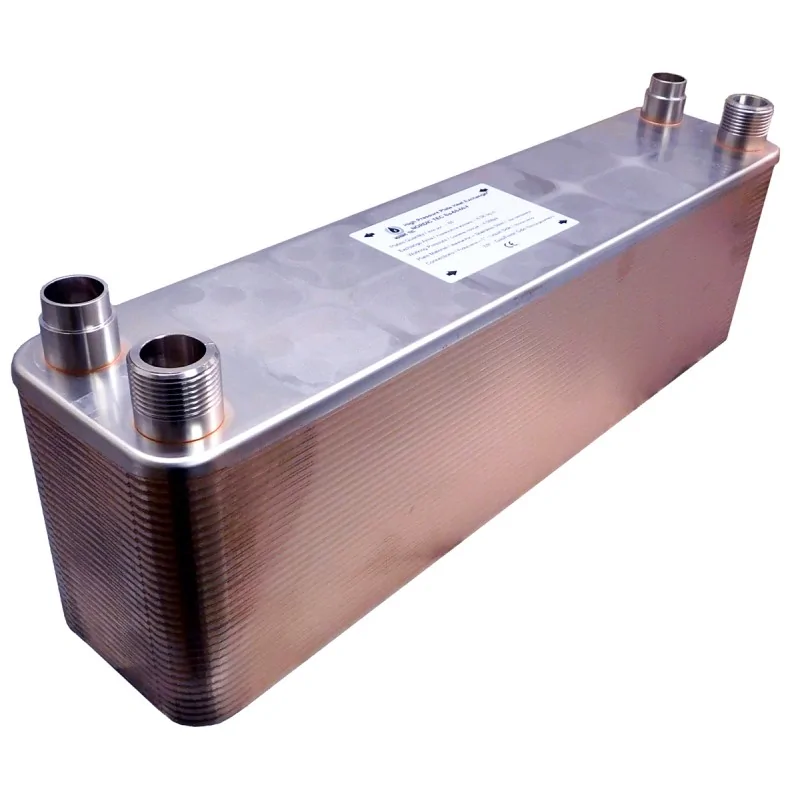

Großer Plattenwärmetauscher Kältemittel-Wasser 70-Platten | Nordic Tec Ba-68-70-F 50 kW

Großer 70-Platten-Wärmetauscher für Kältemittel-Flüssigkeit

Eigenschaften der Kanäle:

  • Kanal 1 - ϕ 22 - 7/8" | Kältemittel/Kälteträgergas usw.
  • Kanal 2 - 1", DN25 (Gewinde) – Wasser, Glykol – allgemein für Flüssigkeiten ausgelegt

Wärmeaustauschfläche: 4,76 m²
Leistung der Wärmepumpe / Kälteanlage / Klimaanlage: 34-50 kW

Betriebsdruck auf der Gasseite: < 45 bar

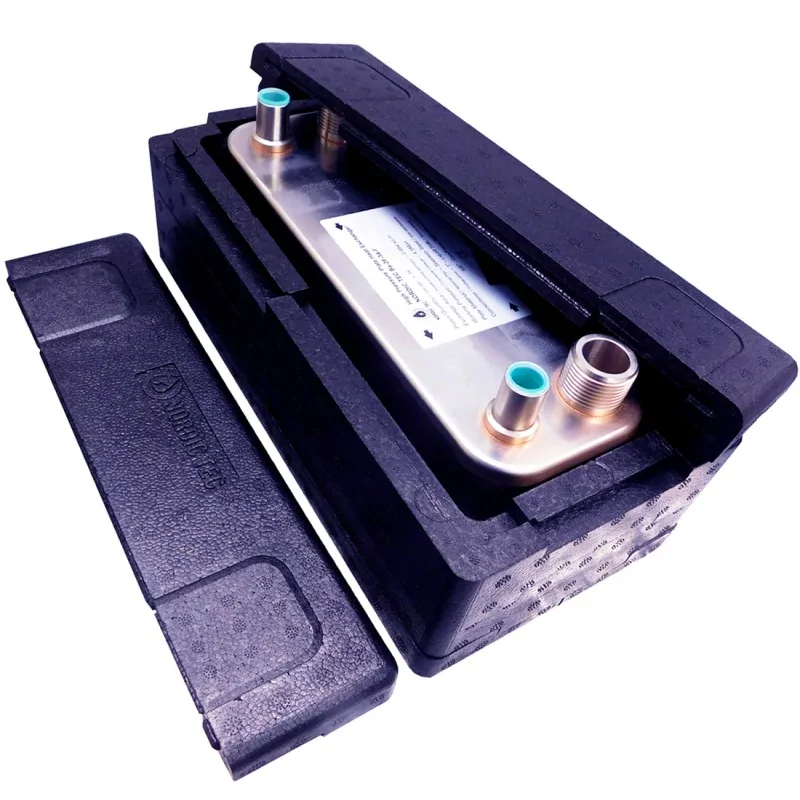

Isolierung für den Kältemittel-Wasser-Wärmetauscher ist optionales Zubehör.
Das Auswahlmenü für die Isolierung befindet sich unterhalb, direkt über dem Preis.

☑️ Schnelle Verfügbarkeit von Kältemittel-Wasser-Wärmetauschern sowie Option zum Nachkauf von Lötnippeln mit SAE-Adapter
✅ Kostenloser Versand innerhalb Deutschlands und Österreichs

Artikel-Nr.: DE-Ba-68-70-F
Zustand
Zubehör für den Wärmetauscher
  • Nur Plattenwärmetauscher (ohne Zubehör)
  • mit Isolierung
579,99 €
Bruttopreis



Kältemittel-Wasser-Wärmetauscher für Wärmepumpen bis 50 kW


70-Platten-Wärmetauscher für Kältemittel-Wasser, geeignet für Wärmepumpen oder Klimaanlagen, auch für größere Einheiten im Bereich von 34 - 50 kW

Technische Details - Kältemittel-Wärmetauscher für Wärmepumpen Ba-68-70-F:

  • Material: Säurebeständiger Edelstahl 316L, Platten vakuumverschweißt mit Kupfer
  • Nennheizleistung der Wärmepumpe / Klimaanlage / Kälteanlage - 34 kW - 50 kW

Parameter: Kältemittelseite R410a; TVerd = 40ºC,
Flüssigkeitsseite: Wasser; TEIN= 32ºC; TAUS = 37 ºC

Die Berechnung basiert auf R410a, der Wärmetauscher ist jedoch auch mit anderen Kältemitteln in Systemen bis 45 bar kompatibel. In der Praxis bedeutet dies, dass er nahezu alle gängigen Systeme unterstützt, unabhängig davon, ob es sich um R410a, R32, R407c, R134a oder ähnliche handelt.

  • Kältemittelanschlüsse: Rohre mit Durchmesser ϕ 22 - 7/8" zum Einlöten von Nippeln oder Rohren (ungewindet, siehe Fotos der Anschlüsse)
  • Wasser- oder Flüssigkeitsanschlüsse: Gewindet 1" - DN 25
  • Betriebsdruck - maximal zulässig 45 bar
  • Prüfdruck vor Zulassung - > 60 bar
  • Durchflussmenge - 22 m³/h (22 000 l/h)
  • Anschlussart: Gegenstrom-Wärmetauscher

Entdecken Sie: ✅ Lötnippel mit SAE-Adapter für Wärmetauscherrohre

Wärmeaustauschfläche zwischen Kältemittel und Wasser - Wärmetauscher Nordic Tec Ba-68-70-F: 4,76 m²

Wärmeaustauschfläche zwischen Kältemittel und Wasser - Wärmetauscher Nordic Tec Ba-68-70-F

Der Kältemittel-Wasser-Wärmetauscher Ba-68-70-F ist aktuell der größte Wärmetauscher für diese Anwendung im Nordic Tec Sortiment. Mit einer Wärmeaustauschfläche von 4,76 m² eignet er sich für sehr leistungsstarke Wärmepumpen- und Kälteanlagen mit einer Leistung von bis zu 50 kW bei den angegebenen Spezifikationen.

Kleinere Kältemittel-Wärmetauscher, wie z.B. der Ba-68-40-F oder der Ba-68-60-F, sind ebenfalls in unserem Shop erhältlich.


Abmessungen - Kältemittel-Wasser-Wärmetauscher Ba-68-70-F

Abmessungen des Kältemittel-Wasser-Wärmetauschers Ba-68-70-F
Länge (A) - 526 mm
Breite (B) - 119 mm
Dicke (F) - 174 mm
Anschlussabstand (C) - 470 mm
Anschlussabstand (D) - 63 mm
