Anschluss eines Stellmotors an ein Mischer in der Heizungsanlage – Wie macht man es richtig?

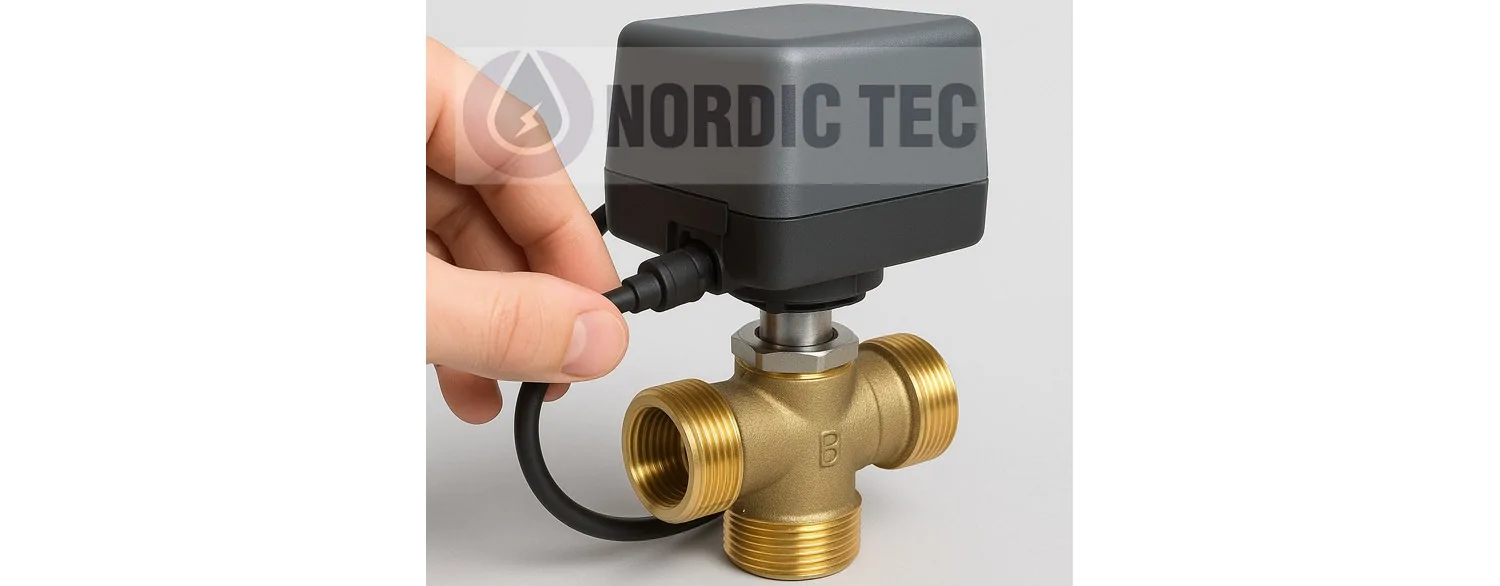

Anschluss des Stellmotors an ein Mischventil – 3-Wege- oder 4-Wege-Mischer scheint auf den ersten Blick eine einfache Aufgabe zu sein, die Installateuren normalerweise keine Schwierigkeiten bereitet. Dennoch sollten einige Regeln beachtet werden, um Fehler zu vermeiden. Der folgende Beitrag ist eine praktische Anleitung dazu. Natürlich gibt es auf dem Markt Ventile und Stellmotoren verschiedener Hersteller – wir werden versuchen, diese Anleitung zum Anschluss eines Stellmotors an ein Mischer möglichst universell zu halten. Als Referenz dienen jedoch das Mischventil der Marke Nordic Tec und der dafür vorgesehene Stellmotor, nämlich der deutsche Elodrive ST10, der auch unter der Marke GoHeat / HuchenTec vertrieben wird. Dies ist eine Art Montageanleitung für den Stellmotor am Ventil, so universell wie möglich. Diese Anleitung gilt auch für den Anschluss eines Stellmotors an ein 3-Wege-Mischer in Pumpengruppen von Nordic Tec.

• Zunächst einmal passt nicht jeder Stellmotor zu jedem Ventil. Bei der Auswahl des Stellmotors sollte daher sichergestellt werden, dass er zum vorhandenen Ventil passt – es sei denn, man kauft ein Ventil mit bereits passendem Stellmotor im Set.
• Wir erinnern daran, dass die meisten (wenn nicht alle) Hersteller von Stellmotoren verlangen, dass die Montage von Fachpersonal mit entsprechender Erfahrung durchgeführt wird, da sonst der Garantieanspruch erlischt.

Montage und Anschluss des Stellmotors am Mischventil

Zunächst muss die Lieferung auf Vollständigkeit überprüft werden. Vor der Montage des Stellmotors sollte sichergestellt sein, dass alle Teile vorhanden sind. Besonderes Augenmerk gilt folgenden Komponenten:

• Blocker (eine kleine Schraube, die an einer speziell markierten Stelle am Ventil befestigt wird)
• Alle Adapterteile (also die Übergangsstücke aus Kunststoff, die das Ventil direkt mit dem Stellmotor verbinden)

Wahl des Montageorts und der Position des Stellmotors

Natürlich gibt es Fälle, in denen das Ventil bereits installiert ist und man sich im Zuge einer Heizungsmodernisierung für den nachträglichen Anschluss eines Stellmotors entscheidet – hier sind die Möglichkeiten oft eingeschränkt. Dennoch gilt:

• Das Ventil mit Stellmotor sollte immer an einem zugänglichen Ort montiert werden. Zwar sind Ausfälle dieser Komponenten selten, aber für den Fall der Fälle sollte ein schneller Zugang gewährleistet sein.
• Der Stellmotor sollte nicht unterhalb des Ventils montiert werden. Er muss so angebracht sein, dass ein mögliches Leck den Stellmotor nicht beschädigt. Das gilt auch für die Montage unter anderen potenziell störanfälligen Elementen der Heizungsanlage. Bedenken Sie, dass die Anlage für Jahre ausgelegt ist – selbst selten auftretende Probleme können über einen Zeitraum von 10 bis 15 Jahren relevant werden. Vermeiden Sie daher die Montage von Stellmotoren unter anderen Mischer, sei es herkömmlichen oder thermostatischen, unter Verbindungen, Krümmern, Wärmetauschern oder Filtern, einschließlich UV-Wasserfiltern.
• Stellmotoren sollten in Innenräumen montiert werden – unter Einhaltung der maximal zulässigen Temperaturen und Luftfeuchtigkeit. Außerdem muss ein Stromanschluss (230 V) vorhanden sein.

Drehwinkel des Stellmotors – ein wichtiger Aspekt

Ein entscheidender Faktor ist der sogenannte Drehwinkel des Stellmotors. Dieser ist in der Regel werkseitig voreingestellt und oft nicht veränderbar. Bei den Stellmotoren Elodrive und den Ventilen von Nordic Tec beträgt der Drehwinkel 90° und ist nicht einstellbar. Dies sollte bei der korrekten Installation beachtet werden, wobei der Blocker verwendet wird.

Nach der Montage sollte überprüft werden, ob sich die Mischventile mit Stellmotoren nicht ungewollt drehen – andernfalls erfüllen sie ihre Funktion nicht. Auch während des Betriebs empfiehlt es sich, gelegentlich zu kontrollieren, ob die Einstellung des Ventils mit Stellmotor verrutscht ist (idealerweise einmal jährlich vor der Heizperiode). Eine unbeabsichtigte Drehung des Ventils mit Stellmotor kann den Motor beschädigen – was im schlimmsten Fall einen Austausch erforderlich macht.

3 Wege Mischer | Dreiwegeventil DN25 1"

3DR-3-Wege-Mischer-DN25 1"

35,00 €

In den Warenkorb

Stellmotor HuchEntec Elodrive ST10 10Nm 230V

ST10

89,99 €

In den Warenkorb

Pumpengruppe Mischergruppe DN25 mit 3-Wege Mischer / 180mm

GP-3DR/180mm

119,99 €

In den Warenkorb

Schritt-für-Schritt-Anleitung – Montage des Stellmotors am Mischventil

Gehen Sie wie folgt vor:

1. Entfernen Sie den Handgriff vom Mischventil, um die Spindel freizulegen. Dies erfordert nur das Lösen einer Schraube.

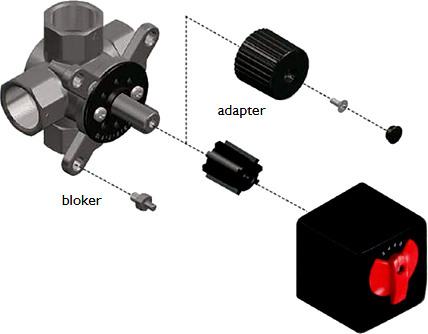

2. Bringen Sie den Blocker am Ventil an der dafür vorgesehenen Stelle an (siehe Abbildung oben).
3. Verwenden Sie den Adapter, um das Ventil mit dem Stellmotor zu verbinden (ebenfalls in der Abbildung dargestellt).
4. Bringen Sie die Skala am Stellmotor an, sodass sie die Öffnungs- und Schließrichtung des Mischventils korrekt widerspiegelt.
5. Befestigen Sie den Stellmotor mit der Schraube sicher am Ventil.
6. Schließen Sie den Stellmotor an das 230-V-Netz an.

Schaltplan für die elektrische Verbindung des Stellmotors

Stellen Sie sicher, dass der gelieferte Stellmotor für 230 V / 50–60 Hz ausgelegt ist – es gibt auch 24-V-Modelle für andere Anwendungen.

Beschreibung der Anschlüsse:

• A (L1) – Braun (Linksdrehung, Ventil öffnet sich, mehr Heißwasser wird beigemischt)
• B (N) – Blau (Nullleiter)
• C (L1) – Schwarz (Rechtsdrehung, Ventil schließt sich, weniger Heißwasser wird beigemischt)

Manueller Notbetrieb – Handbetrieb des Stellmotors. Schaltplan

Die meisten Stellmotoren für Mischer sind werkseitig für einen manuellen Notbetrieb vorgesehen, falls es zu Störungen kommt.

Beim Stellmotor Elodrive / GoHeat für Nordic-Tec-Ventile befindet sich der Umschalter für den Handbetrieb am Gehäuse und funktioniert gemäß der obigen Abbildung.

Umschaltung auf Handbetrieb – Erklärung:

• Option A – Manueller Betrieb
• Option B – Rückkehr zum Automatikbetrieb

Möglichkeiten zum Anschluss eines nicht kompatiblen Stellmotors

Als Ergänzung weisen wir auf ein häufiges Problem hin – nämlich die mögliche Kombination eines Mischventils und eines Stellmotors, die nicht füreinander vorgesehen oder dediziert sind. Viele Hersteller von Stellmotoren sind auf solche Fälle vorbereitet und bieten passende Adapter an, also Übergangsstücke in anderen Abmessungen als den klassischen, damit sie zu den Achsdurchmessern anderer Ventile passen. Diese Adapter gehören jedoch in der Regel nicht zur Standardausstattung – das bedeutet, dass man beim Kauf eines Stellmotors für ein Mischventil meist nur einen bestimmten, gängigen Adapter erhält. Für den Erwerb weiterer Adapter sollte man sich direkt an den Händler oder den Kundendienst des jeweiligen Herstellers wenden.

Pumpengruppe Mischergruppe DN25 mit 3-Wege Mischer / 130mm

GP-3DR/130mm

99,99 €

In den Warenkorb

Nicht auf Lager

4 Wege Mischer | Vierwegeventil DN25 1"

4DR-4-Wege-Mischer-DN25 1"

39,99 €

View

4 Wege Mischer | Vierwegeventil DN20 3/4"

4DR-4-Wege-Mischer-DN20 3/4"

21,99 €

In den Warenkorb

Abschließende Hinweise und Haftungsausschluss

Auch der Demontage sollte ein Fachmann durchführen. Als Elektrogerät muss der Stellmotor gemäß den geltenden Vorschriften für Elektroschrott entsorgt werden.

Diese Anleitung ersetzt keinen Fachplan. Die gezeigten Schemata dienen nur der allgemeinen Veranschaulichung. Die Verantwortung für die korrekte Installation liegt beim Ausführenden.
