Sicherheitsventil – wie funktioniert es und wozu dient es?

Ein Sicherheitsventil ist eines der grundlegenden Sicherheitselemente, die in Heizungsanlagen, Wasserinstallationen sowie vielen anderen unter Druck arbeitenden Systemen eingesetzt werden. Seine Aufgabe besteht darin, die Anlage und die darin befindlichen Geräte vor einem übermäßigen Druckanstieg zu schützen. Obwohl die Konstruktion des Ventils relativ einfach ist, ist seine Bedeutung für die Sicherheit des gesamten Systems sehr groß. Daher lohnt es sich zu wissen, wie ein Sicherheitsventil funktioniert, wo es eingesetzt wird und worauf bei seiner Auswahl zu achten ist.

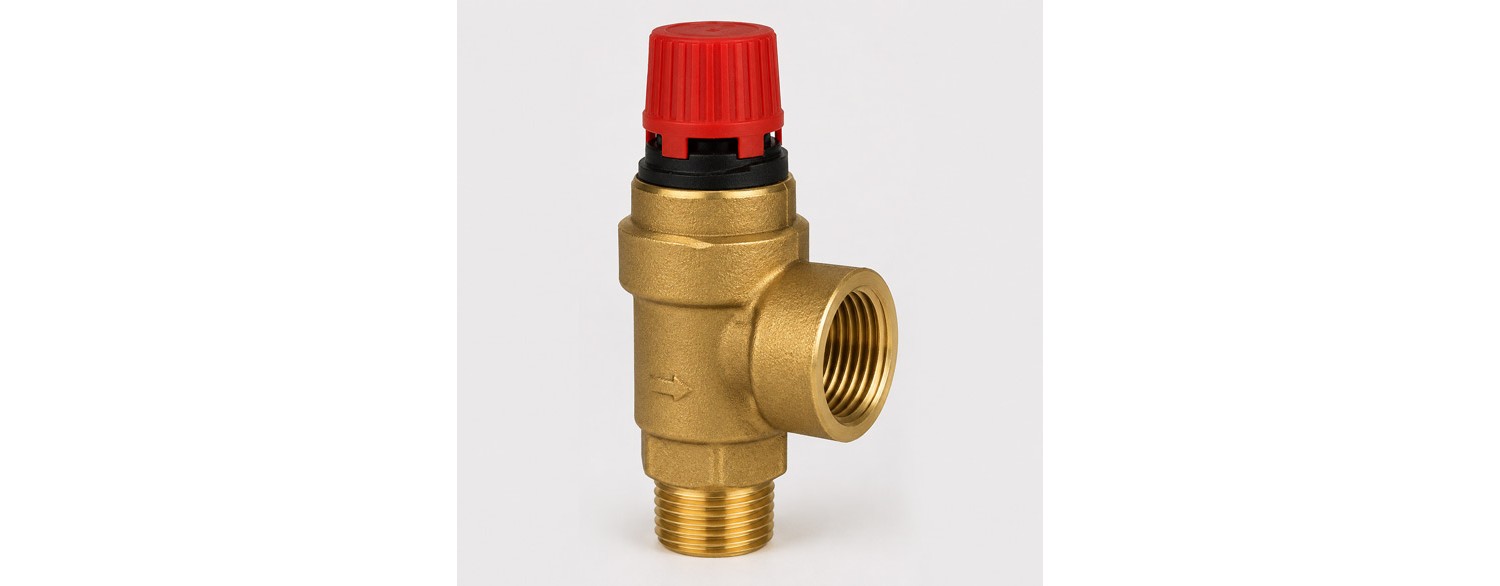

Was ist ein Sicherheitsventil?

Ein Sicherheitsventil ist ein Armaturenelement, das die Anlage vor dem Überschreiten des zulässigen Drucks schützt. Unter normalen Betriebsbedingungen bleibt es geschlossen und beeinflusst den Durchfluss des Mediums in der Anlage nicht. Es reagiert erst dann, wenn der Druck auf einen bestimmten Wert ansteigt.

Jedes Sicherheitsventil besitzt einen bestimmten Öffnungsdruck. Wird dieser erreicht, öffnet sich das Ventil automatisch und ermöglicht das Ablassen eines Teils des Wassers, Dampfes oder eines anderen Mediums. Dadurch wird der Druck gesenkt und die Anlage vor Beschädigungen geschützt.

Sicherheitsventile findet man unter anderem in Heizungsanlagen, an Heizkesseln, Warmwasserspeichern, Boilern, Solaranlagen sowie anderen Drucksystemen.

Wie funktioniert ein Sicherheitsventil?

Das Funktionsprinzip eines Sicherheitsventils basiert meist auf dem Zusammenspiel eines Schließelements mit einer Feder. Die Feder drückt das Schließelement gegen den Ventilsitz, sodass das Ventil während des normalen Betriebs der Anlage dicht geschlossen bleibt.

Mit steigendem Druck nimmt die auf das Schließelement wirkende Kraft zu. Wenn der Druck den für das jeweilige Ventil vorgesehenen Grenzwert erreicht, überwindet diese Kraft den Widerstand der Feder. Das Ventil wird geöffnet und das Medium kann kontrolliert austreten.

Nach der Drucksenkung drückt die Feder das Schließelement erneut gegen den Ventilsitz und das Ventil kehrt in die geschlossene Position zurück. Dieser Vorgang erfolgt automatisch und erfordert keinen Eingriff des Benutzers.

Plattenwärmetauscher NORDIC Ba-23-30 3/4" 125kW

NT Ba-23-30

101,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-23-40 3/4" 165kW

NT Ba-23-40

126,99 €

In den Warenkorb

Modulverteilergruppe GPN-4 | Pumpengruppe 3 Heizkreise gemischte

Heizkreisset-Pumpengruppen-Satz-GPN-4

555,00 €

In den Warenkorb

Wozu dient ein Sicherheitsventil?

Die grundlegende Aufgabe eines Sicherheitsventils besteht darin, einen gefährlichen Druckanstieg zu verhindern. In Heizungsanlagen kann der Druck unter anderem infolge einer steigenden Wassertemperatur zunehmen. Die erwärmte Flüssigkeit vergrößert ihr Volumen, und wenn diese Veränderung nicht entsprechend ausgeglichen wird, beginnt der Druck im System anzusteigen.

Ein zu hoher Druck kann zu Undichtigkeiten der Anlage sowie zu Schäden an Armaturen, Wärmetauschern, Heizkesseln, Speichern oder anderen Geräten führen. In extremen Situationen kann er auch eine Gefahr für Personen darstellen, die sich in der Nähe der Anlage befinden.

Das Sicherheitsventil erfüllt somit die Funktion der letzten Sicherheitseinrichtung. Erreicht der Druck ein gefährliches Niveau, öffnet das Ventil einen Weg zum Austritt des Mediums und begrenzt einen weiteren Druckanstieg.

Wo werden Sicherheitsventile eingesetzt?

Eine der häufigsten Anwendungen von Sicherheitsventilen sind Heizungsanlagen. In geschlossenen Systemen arbeiten sie unter anderem mit einem Membran-Ausdehnungsgefäß zusammen, das die durch Temperaturänderungen verursachten Volumenänderungen des Wassers ausgleicht.

Sicherheitsventile werden auch in Warmwasseranlagen eingesetzt. Man findet sie an Warmwasserspeichern, Warmwasserbereitern und Boilern. Beim Erwärmen des Wassers vergrößert sich dessen Volumen, weshalb die Anlage über eine entsprechende Absicherung gegen einen übermäßigen Druckanstieg verfügen muss.

Weitere Anwendungen umfassen Solaranlagen, Systeme mit Wärmepumpen, Industrieanlagen sowie verschiedene Behälter und Geräte, die unter Druck arbeiten. Die Parameter des Ventils sollten stets an die konkrete Anwendung und die Art des Mediums angepasst werden.

In Anlagen mit Heizkesseln sind Sicherheitsventile ein wichtiger Bestandteil sogenannter Sicherheitsgruppen – also einer Gruppe von Zubehörteilen zur Druckregelung. Sie sind auch ein wichtiger Bestandteil beispielsweise von Pumpengruppen – allerdings jener, die für den Betrieb in Systemen verantwortlich sind, in denen der Druck besonders wichtig ist – z. B. in Solargruppen (die in Anlagen mit Sonnenkollektoren arbeiten).

Wie wählt man ein Sicherheitsventil aus?

Einer der wichtigsten Parameter ist der Öffnungsdruck des Ventils. Dieser sollte nicht willkürlich gewählt werden. Er muss den Anforderungen der zu schützenden Anlage sowie dem maximal zulässigen Druck ihrer Komponenten entsprechen.

Beispielsweise wird ein Sicherheitsventil mit 3 bar häufig in Heizungsanlagen eingesetzt, dies bedeutet jedoch nicht, dass ein Wert von 3 bar für jedes System geeignet ist. In Wasser-, Solar- oder Spezialanlagen können Ventile mit völlig anderen Parametern erforderlich sein.

Von Bedeutung sind außerdem der Anschlussdurchmesser, die Durchflussleistung des Ventils, der Betriebstemperaturbereich und das verwendete Material. Das Ventil sollte für das in der Anlage befindliche Medium geeignet sein. Die Auswahl sollte gemäß den Anforderungen des jeweiligen Geräts, der Planung der Anlage sowie den geltenden technischen Anforderungen erfolgen.

Wo sollte ein Sicherheitsventil montiert werden?

Der Montageort des Sicherheitsventils hat direkten Einfluss auf die Wirksamkeit der Absicherung. Das Ventil sollte sich an einer Stelle der Anlage befinden, an der es schnell auf einen Druckanstieg im geschützten Gerät oder System reagieren kann.

Besonders wichtig ist, dass sich zwischen dem zu schützenden Gerät und dem Sicherheitsventil keine Elemente befinden, die das Gerät vom Ventil absperren könnten. Das Absperren eines solchen Anlagenabschnitts könnte dazu führen, dass das Ventil trotz eines Druckanstiegs seine Funktion nicht erfüllen kann.

Außerdem muss für eine sichere Ableitung des beim Öffnen des Ventils austretenden Mediums gesorgt werden. Bei heißem Wasser oder anderen Medien mit hoher Temperatur kann ein unkontrollierter Austritt zu Verbrühungsgefahr führen. Die genaue Montageweise sollte den Anweisungen des Geräte- und Ventilherstellers sowie den Anforderungen für die jeweilige Art der Anlage entsprechen.

• Prüfen Sie: Pumpengruppen-Satz der Marke Nordic Tec

Heizkreisset Pumpengruppen-Satz GPN-1 | Gruppe mit Mischer + Gruppe ohne Mischer

Heizkreisset-Pumpengruppen-Satz-GPN-1

349,99 €

In den Warenkorb

Heizkreisset Pumpengruppen-Satz GPN-2 | 2x Pumpengruppe ohne Mischer

Heizkreisset-Pumpengruppen-Satz-GPN-2

339,99 €

In den Warenkorb

Pumpengruppe mit Mischer Fußbodenheizung oder Heizkörper | Nordic Tec GPN-180mm-3DR

DE-Mischgruppe-GPN-180mm-3DR

119,99 €

In den Warenkorb

Kann ein Sicherheitsventil undicht sein?

Das einmalige Auftreten von Wasser am Ventil bedeutet nicht immer, dass es defekt ist. Wenn der Druck in der Anlage vorübergehend einen Wert erreicht, der zum Öffnen des Ventils führt, kann ein geringer Wasseraustritt das Ergebnis einer ordnungsgemäßen Funktion der Sicherheitseinrichtung sein.

Regelmäßiges Tropfen sollte jedoch nicht ignoriert werden. Ursache können ein zu hoher Druck in der Anlage, eine fehlerhafte Funktion oder eine falsche Auswahl des Membran-Ausdehnungsgefäßes, eine Verschmutzung des Ventilsitzes oder ein Verschleiß des Ventils selbst sein.

Das Sicherheitsventil darf nicht blockiert, verschlossen oder auf andere Weise außer Funktion gesetzt werden, nur weil Wasser daraus austritt. Eine solche Maßnahme nimmt der Anlage eine wichtige Sicherheitseinrichtung. Wenn das Ventil regelmäßig Medium durchlässt, sollte die Ursache des Problems ermittelt und die Parameter der gesamten Anlage überprüft werden.

Siehe auch:

• Verteiler für Fußbodenheizung und Heizung

• -10,00 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 5 Heizkreise

DE-RD-CO-5

101,99 € 111,99 €

Time left

In den Warenkorb

• -10,00 €

Heizkreisverteiler Fußbodenverteiler Heizverteiler 7 Heizkreise

RD-CO-7

126,50 € 136,50 €

Time left

In den Warenkorb

Stellmotor HuchEntec Elodrive ST10 10Nm 230V

ST10

89,99 €

In den Warenkorb

Warum ist ein funktionierendes Sicherheitsventil so wichtig?

Ein Sicherheitsventil ist ein kleines und relativ einfaches Bauteil, schützt jedoch wesentlich teurere Geräte sowie die gesamte Anlage. Seine ordnungsgemäße Funktion kann Schäden am Heizkessel, Wärmetauscher, Speicher, an Rohren und den übrigen Armaturen verhindern.

Das Ventil sollte richtig ausgewählt, fachgerecht montiert und in funktionsfähigem Zustand gehalten werden. Es darf weder als überflüssiges Element betrachtet noch durch Lösungen ersetzt werden, die keinen automatischen Schutz vor übermäßigem Druck gewährleisten.

Ein richtig ausgewähltes Sicherheitsventil bleibt während des normalen Betriebs der Anlage praktisch unbemerkt. Seine Rolle wird jedoch beim Auftreten einer Störung entscheidend – durch das automatische Öffnen kann der Druck gesenkt werden, bevor es zu einer schwerwiegenderen Störung kommt.
