Druckschalter – was ist das und wie funktioniert er?

Ein Druckschalter ist ein Gerät zur Überwachung und Regelung des Drucks in verschiedenen Arten von Installationen und technischen Systemen. Viele haben zwar schon davon gehört, die meisten können aber nicht genau zuordnen, was es ist – es sei denn, man hat technisches Verständnis oder ist bereits auf dieses Gerät gestoßen. Seine Hauptaufgabe besteht darin, auf Druckänderungen des Mediums (wie Luft, Wasser, Öl oder eines anderen Stoffes) zu reagieren und entsprechend den Betrieb von Geräten wie Pumpen, Kompressoren, Ventilatoren oder Kesseln zu steuern. Druckschalter sind weit verbreitet in Heizungs-, Hydraulik- und Pneumatikinstallationen sowie in industriellen Anlagen.

Wie funktioniert ein Druckschalter?

Das Funktionsprinzip eines Druckschalters basiert auf dem Vergleich des aktuellen Drucks mit einem voreingestellten Grenzwert. Sobald der Druck einen definierten Minimal- oder Maximalwert erreicht, schaltet der Druckschalter elektrische Kontakte um. Dies kann das Ein- oder Ausschalten einer Pumpe, eines Kompressors, eines Kessels oder eines anderen Geräts bewirken und so für eine Druckregulierung sorgen – er fungiert gewissermaßen als eine Art Sicherung. Dadurch arbeitet die Anlage automatisch, wartungsfrei und innerhalb sicherer Parameter.

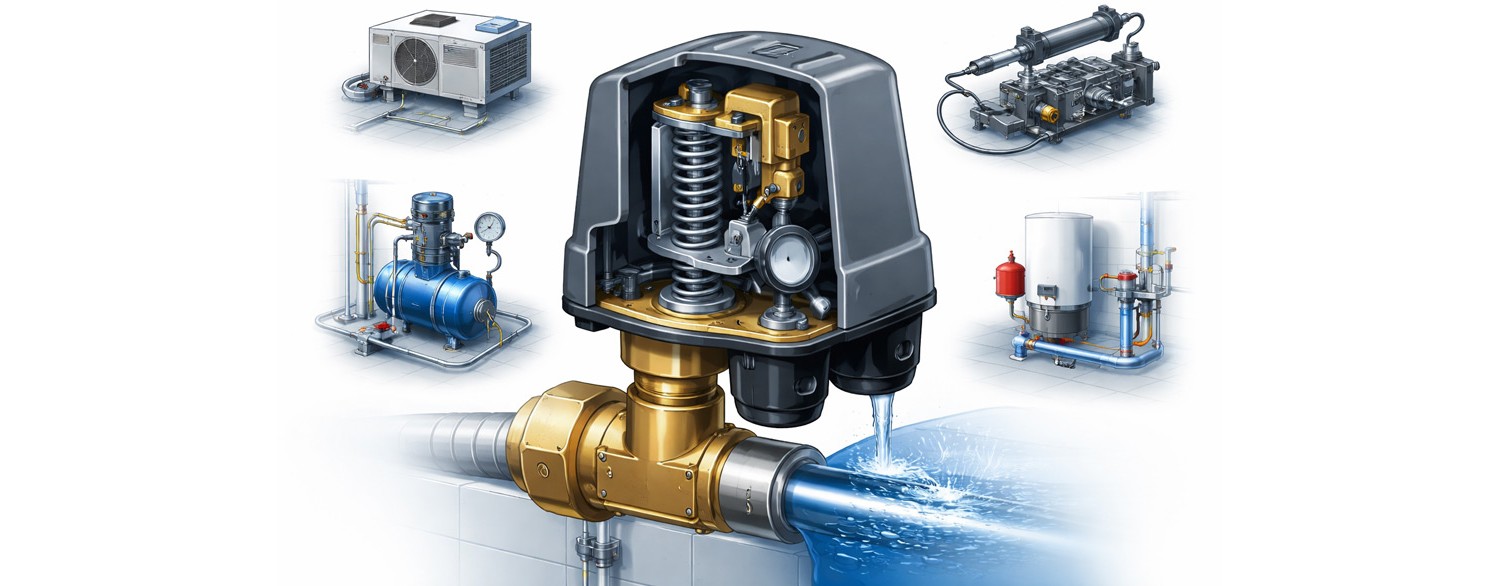

Aufbau eines Druckschalters

Das kann variieren, es gibt verschiedene Bauarten... Ein typischer Druckschalter besteht aus einem druckempfindlichen Element wie einer Membran, einem Kolben oder einem Balg, einem Federmechanismus und elektrischen Schaltkontakten. Ändert sich der Druck, bewegt sich das Messelement und löst das Umlegen der Kontakte aus. Bei den meisten Druckschaltern sind die Schaltpunkte (Ein- und Ausschaltdruck) einstellbar, was eine Anpassung an die jeweiligen Betriebsbedingungen ermöglicht.

Wärmetauscher für Kältemittel Ba-26-50-F 1,30m²

DE-Ba-26-50-F

249,99 €

In den Warenkorb

Wärmetauscher für Kältemittel Ba-26-60-F 1,56m²

DE-Ba-26-60-F

315,99 €

In den Warenkorb

Magnetitabscheider Schlammabscheider 3/4" Nordic Tec DN20

DE-Schlammabscheider-Heizung-3/4"-NT

57,99 €

In den Warenkorb

Wo werden Druckschalter eingesetzt?

Man würde sich wundern, wie viele Anwendungsgebiete es gibt, obwohl man sie meist gar nicht bewusst wahrnimmt. In Heizsystemen schützen sie Kessel und Pumpen vor einem Betrieb unter gefährlichen Bedingungen. In Wasserinstallationen verhindern sie den Trockenlauf von Pumpen, und in Druckluftanlagen steuern sie den Betrieb von Kompressoren. Sie kommen auch in der Kältetechnik, Klimatisierung sowie in industriellen Prozessanlagen zum Einsatz. Ebenso in vielen Wärmepumpen- oder Kälteanlagen, die mit Kältemitteln arbeiten.

Schutzfunktion des Druckschalters

Eine der wichtigsten Aufgaben des Druckschalters ist der Schutz der angeschlossenen Geräte und des gesamten Systems. Zu niedriger oder zu hoher Druck kann zu Ausfällen, mechanischen Schäden oder einem Effizienzverlust führen. Der Druckschalter reagiert unmittelbar beim Überschreiten der zulässigen Werte und beugt so kostspieligen Schäden vor, wodurch er die Betriebssicherheit erhöht. Dafür wird er letztendlich eingesetzt – ähnlich wie ein Sicherheitsschalter.

Arten von Druckschaltern

Auf dem Markt sind verschiedene Arten von Druckschaltern erhältlich, beispielsweise für Niedrig- und Hochdruck, mechanische sowie elektronische Modelle. Mechanische Druckschalter sind robust und zuverlässig, während elektronische Varianten eine höhere Präzision, die Möglichkeit einer Druckanzeige und eine einfachere Konfiguration bieten. Die Wahl des passenden Modells hängt von der Art der Installation und den spezifischen Anforderungen ab.
