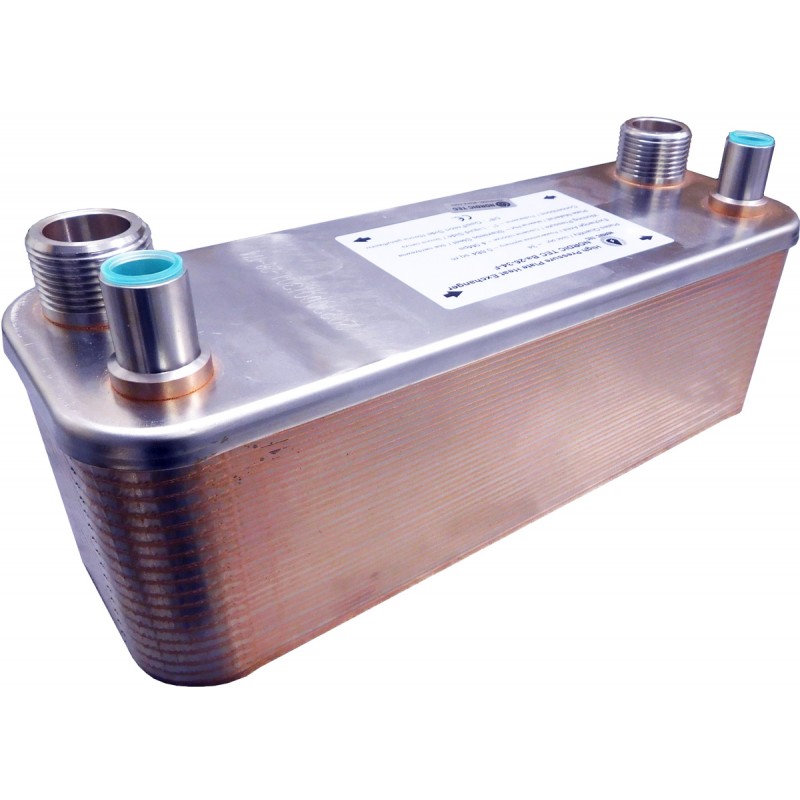

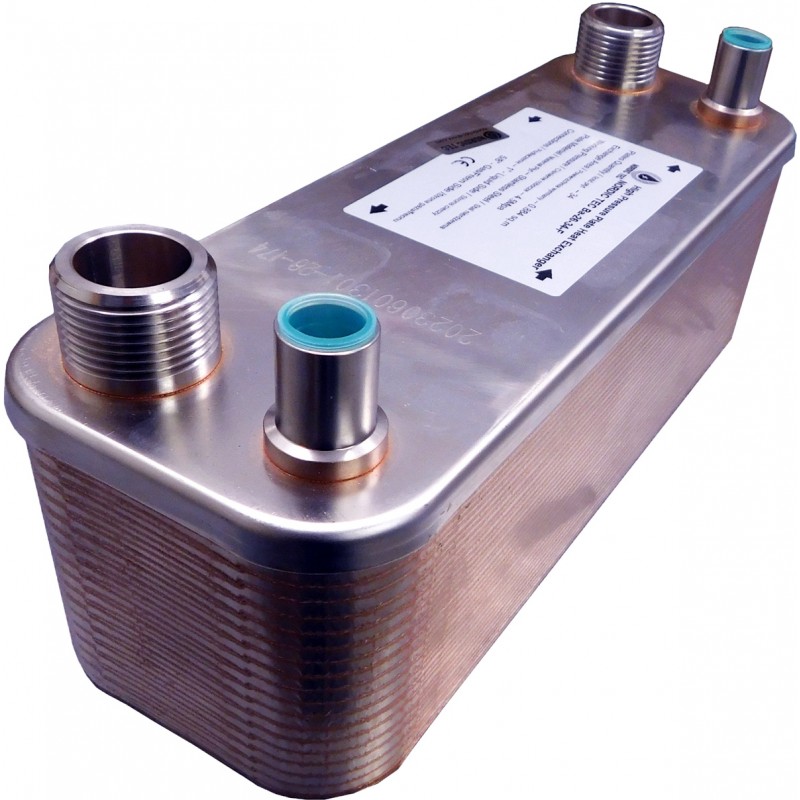

Plattenwärmetauscher - 60-Platten Ba-26-60-F für Kältemittel & Wasser

Plattenwärmetauscher für Kältemittel oder gasförmige Medien, 60 Platten - Hochdruckausführung ( max. 45 bar ), geeignet für Flüssigkeiten (auf der Verbraucherseite - erster Kanal) sowie Kältemittel / gasförmige Medien (auf der gegenüberliegenden Seite). Der Wärmetauscher kann als Verflüssiger / Verdampfer für Wärmepumpen oder Klimaanlagen umfunktioniert werden, die zu Hause als Wärmepumpe dienen. Er eignet sich hervorragend für den  Einsatz mit Kältemitteln in Anwendungen, die 45 bar | 4,5 MPa nicht überschreiten.

  • Anzahl der Platten: 60 Stück
  • Anschlüsse - Gasseite: Rohrstutzen 5/8" (ϕ15) | Flüssigkeitsseite: 1"
  • Wärmeaustauschfläche: 1,560 m²
  • Leistung der Wärmepumpe / des Aggregats / der Klimaanlage - 10-16 kW
  • Arbeitsdruck auf der Gasseite: bis zu 45 bar

Kostenlose Lieferung - DE und AT

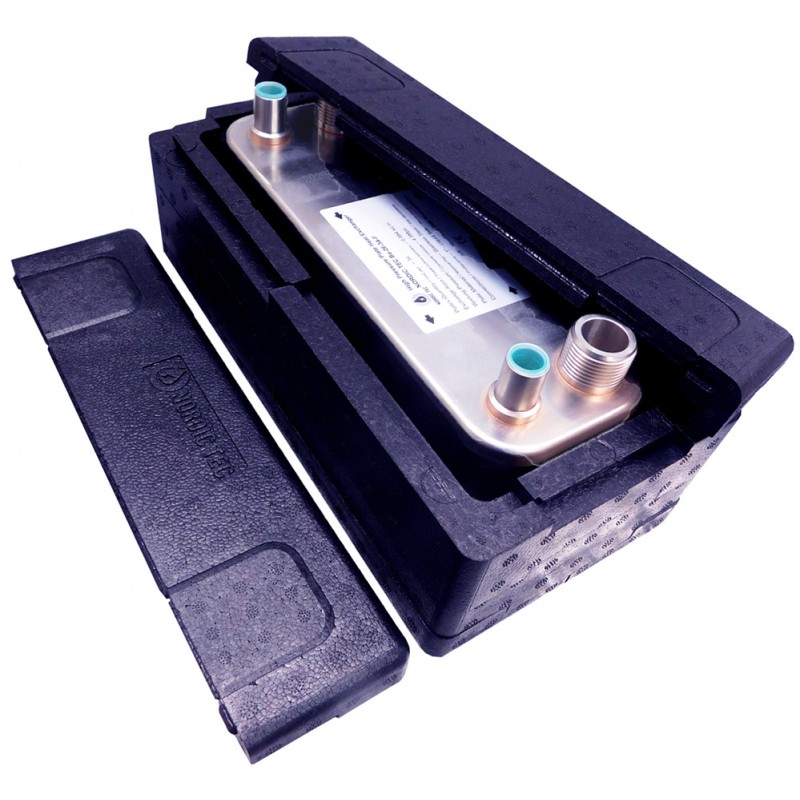

Ein 60-Platten-Wärmetauscher für Kältemittel & Wasser - ist optional auch mit Isolierung erhältlich.

Artikel-Nr.: DE-Ba-26-60-F
Zustand
Zubehör für den Wärmetauscher
  • Nur Plattenwärmetauscher (ohne Zubehör)
  • mit Isolierung
309,99 €
Bruttopreis



Gas-Plattenwärmetauscher - für Wärmepumpen 16 kW

Der gelötete Stahl-Wärmetauscher von Nordic Tec für Gas-Flüssigkeit ist geeignet für Wärmepumpen oder Klimaanlagen und kann als Verdampfer oder Verflüssiger in Geräten mit einer Leistung von 10-16 kW verwendet werden.

Technische Details - Gas-Plattenwärmetauscher Ba-26-60-F

  • Material: Edelstahl 316L, vakuumgelötet mit Kupfer
  • Heizleistung für Wärmepumpe / Klimaanlage / Kälteanlage: 10 kW - 16 kW
  • Anschlüsse für Freon / Gasmedium: ϕ15 - 5/8" (Lötmuffen)
  • Anschlüsse für traditionelles Flüssigmedium: 1" - DN 25
  • Arbeitsdruck: bis zu 45 bar
    Drucktests vor der Inbetriebnahme: > 60 bar
  • Durchflussrate: 12 m3/h
  • Anschlussart: Gegenstrom

Der Unterschied zwischen einem Wärmetauscher, der mit Kältemitteln arbeiten kann, und einem herkömmlichen Plattenwärmetauscher für Flüssigkeiten liegt im längeren Lötprozess, der dem Gerät eine höhere Druckfestigkeit verleiht. Während herkömmliche Flüssig-Flüssig-Wärmetauscher eine zulässige Betriebsdruckgrenze von 20 bar oder 30 bar haben, kann der Kältemittel-Wärmetauscher Ba-26-60-F unter Drücken von bis zu 45 bar arbeiten. Dadurch eignet er sich gut für den Einsatz mit gängigen Kältemitteln, F-Gasen usw., wie z. B. R32, R404A, R407, R410 oder R290, die offensichtlich höhere Drücke erfordern.

Die Wärmeaustauschfläche für die Wärmetauscher Ba-26-60-F für Kältemittel beträgt 1,56 m²

Die Wärmeaustauschfläche für die Wärmetauscher Ba-26-60-F für Kältemittel

Die grafische Darstellung platziert den Kältemittelwärmetauscher Ba-26-60-F von Nordic Tec im Vergleich zur Ba-26-F-Serie von Flüssig-Gas-Wärmetauschern, die Anschlüsse für Flüssigkeiten in der Größe 1" und für Kältemittel / Gas in der Größe 5/8" haben. Wie zu sehen ist, ist der 60-plattige Wärmetauscher mit einer Plattenfläche von 1,56 m² der größte Wärmetauscher für Kältemittel in dieser Serie. In der Praxis kann er mit Wärmepumpen und Aggregaten / Klimaanlagen arbeiten, die sogar bis zu 16 kW betragen.

Wenn Sie einen Kältemittel-Wasser-Wärmetauscher (oder Kältemittel-Wasser/Glykol) für größere Anlagen benötigen - also mit einer größeren Plattenfläche - finden Sie diesen auch in unserem Katalog. Suchen Sie nach der zweiten Serie von Gas-Wärmetauschern, nämlich Ba-68F. Dies sind Wärmetauscher, die auf größeren Platten basieren und größere Kältemittelanschlüsse (7/8") haben. Die größten Kältemittel-Wärmetauscher in unserem Sortiment haben eine Fläche von etwa 4m².

Die Maße:

Wärmetauscher für Freon - Bauplan Ba-26-60

(A) - 308 mm
(B) - 106 mm
(F) - 152 mm
(C) - 250 mm
(D) - 50 mm

DE-Ba-26-60-F
