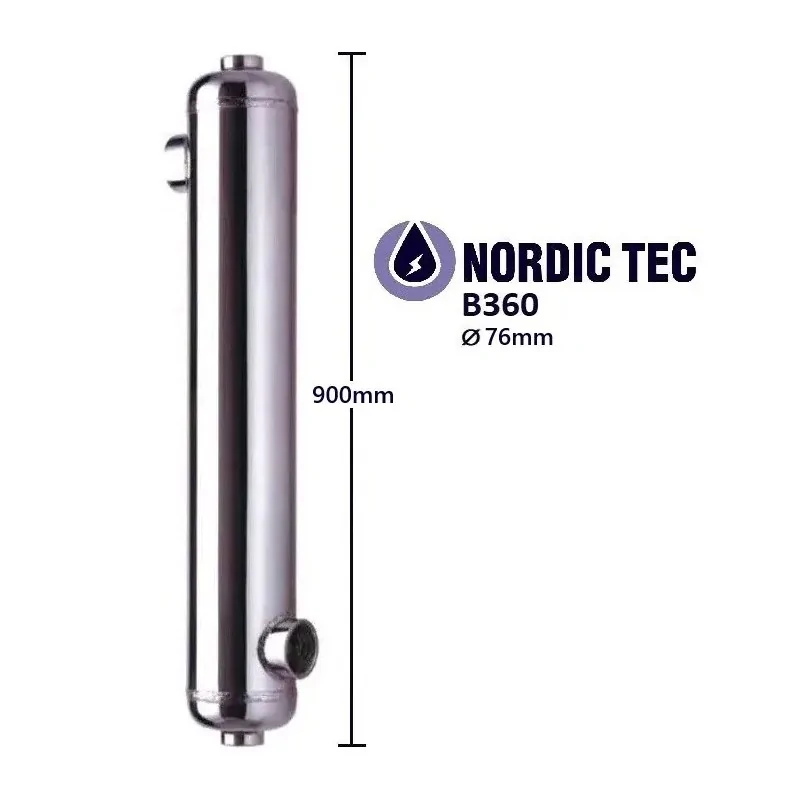

Wärmetauscher für die Beheizung von Süßwasserbecken Nordic Tec B360 110 kW
Ein Rohrbündelwärmetauscher, der hauptsächlich zur Beheizung von Schwimmbecken verwendet wird – ein Gerät mit einer Leistung von 110 kW
* Nennleistung - 110 kW (360 kBTU/h)
- Die Leistung von 110 kW erreicht der B360-Poolwärmetauscher bei der Verwendung von Wasser-Wasser-Medien unter der Annahme eines Temperaturunterschieds von 60 °C zwischen ihnen (100 % Effizienz).
Leistung bei unterschiedlichen Temperaturunterschieden zwischen den Medien:
- 60 °C = 100%
- 50 °C = 85%
- 40 °C = 70%
- 30 °C = 55%
Wenn Glykol als Heizmedium verwendet wird, sinkt die Wärmeübertragungsleistung um etwa 8-15 % (abhängig vom Mischungsverhältnis von Glykol und Wasser – der Wert von 8 % wird grob für 30 % und der Wert von 15 % grob für 50 % Glykolanteil angenommen).
* Wärmeübertragungsfläche, d.h. die Fläche der Rohre innerhalb des Wärmetauschers - 0,85 m²
* Material des Wärmetauschers - Edelstahl - AISI 316L mit Korrosionsschutzsystem
* Betriebsdruck - bis zu 6 bar
* Anschlüsse -
- 2x 1,5 Zoll - Anschlüsse für das Heizmedium - K1 und K4
- 2x 2 Zoll - Anschlüsse für das zu erwärmende Medium - K3 und K2
* Empfohlene Beckenvolumen:
- bis zu 120 m³ nominal, bei einem Temperaturunterschied der Medien von ca. 60 °C und entsprechenden Durchflussmengen
- Bei unzureichenden Heizparametern kann das empfohlene Volumen möglicherweise nicht ausreichend vom Poolwärmetauscher bedient werden.
* Durchfluss
- Heizmedium - 48 l/min
- Zu erwärmendes Medium - 358 l/min
* Maximale Betriebstemperatur - bis zu 208 °C
* Abmessungen:
- Länge mit Anschlüssen - 830 mm
- Durchmesser - 90 mm
* Gewicht - 6,50 kg
* Zertifizierte Ware - PED 97/23/EC, ISO9001
* Hoher Durchfluss bei niedrigen Druckverlusten
* Entworfen mit Selbstreinigungsfähigkeit
* Anwendung (auch andere als traditionelle)
- Fußbodenheizung
- Schwimmbecken, Spa und Warmwasserspeicher
- Enteisung von Zufahrten und Parkplätzen
- als Wärmetauscher für: Kamine, Kessel, Solarsysteme und andere Heizgeräte im Zusammenhang mit Zentralheizung und Warmwasser
- Industrielle Anwendung als Ölkühler, Motorkühler, Antriebssystemkühler, Proben in Kesselanlagen
Anschlussweise der Poolwärmetauscher B360 110 kW:
- K1 - Einlass des Heizmediums (Eingang des heißen Mediums, das von der Wärmequelle kommt)
- K2 - Auslass des zu erwärmenden Mediums (Ausgang des Poolwassers, Rücklauf zum Pool)
- K3 - Einlass des zu erwärmenden Mediums (Eingang des Poolwassers, das erwärmt werden soll)
- K4 - Auslass des Heizmediums (Ausgang des heißen Mediums, Rücklauf zur Wärmequelle)
Poolwärmetauscher werden im Gegenstromprinzip angeschlossen, wie im obigen Bild gezeigt, um die maximale Wärmeübertragungseffizienz zu erreichen.
________________________
Wärmetauscher für ein Becken von 50 m³ oder sogar 100 m³ – welches Becken kann der Poolwärmetauscher B360 bedienen?
Der Hauptfaktor, der bestimmt, wie groß das Becken ist, das der Wärmetauscher B360 bedienen kann, sind die Parameter der Wärmequelle – also ihre Leistung, die Temperatur des Vorlaufs, den sie liefert, und die Durchflussmengen des heißen Wassers (Heizmediums), die sie gewährleisten kann. Denken wir daran, dass der Poolwärmetauscher – als ein Gerät, das Wärme überträgt, lediglich Stahl ist, der in eine entsprechende Form gebracht wurde, und die Funktion eines Wärmeübertragers erfüllt. Der Wärmetauscher selbst produziert keine Wärme, sondern überträgt sie nur auf das Wasser im Becken – und wenn die Wärmequelle nicht leistungsstark genug ist, wird eine größere Größe des Wärmetauschers wenig zur Beheizung beitragen. Trotzdem ist der Poolwärmetauscher B360 bereits ein Gerät von beträchtlicher Größe und kann unter geeigneten Bedingungen sogar Becken von bis zu 100 oder 120 m³ bedienen.
Sehr wichtig ist der Temperaturunterschied zwischen dem Heizmedium und dem Poolwasser. Es wird angenommen, dass bei einem Unterschied von 60 °C und entsprechend hohen Durchflussmengen auf beiden Seiten der Wärmetauscher eine Leistung von 105 kW erreicht – vorausgesetzt, die Wärmequelle kann diese Leistung liefern. Dies würde ausreichen, um ein Becken von 120 Kubikmetern vollständig zufriedenstellend zu beheizen.
In der Praxis, wenn unser Becken mit einem Heizkessel (mit beliebigem Brennstoff) beheizt wird, der eine Vorlauftemperatur von etwa 50-60 °C eingestellt hat (d.h. der Temperaturunterschied zwischen den Medien beträgt nur etwa 25-30 °C), eignet sich der Poolwärmetauscher B360 hervorragend für Becken mit einigen zehntausend Litern Wasser – z.B. Becken von 50 m³ oder 60 m³. Leider ist die Auswahl eines Wärmetauschers für ein Becken so komplex, dass sich keine präzisen Informationen in einem kurzen Beitrag geben lassen und jedes Mal individuell vorgenommen werden sollte.
