Wie macht man einen Siphon aus Rohrbögen? ABC der richtigen Siphonbildung

# Was genau ist ein Siphon und warum ist eine Siphonierung notwendig?

Ein Siphon gehört zu den wichtigsten Bestandteilen jeder Abwasserinstallation. Seine Aufgabe besteht nach allgemeiner Meinung darin, das Ableiten von Wasser in die Kanalisation zu ermöglichen, tatsächlich wäre dies jedoch auch ohne Siphon möglich. Die entscheidende Funktion der Siphonierung besteht gleichzeitig darin, das Zurückströmen von Gerüchen aus den Abwasserrohren zu verhindern – sie soll sicherstellen, dass unangenehme Gerüche aus der Kanalisation nicht in den Raum gelangen. Ohne einen korrekt ausgeführten Siphon können selbst der am besten montierte Linienablauf, das Waschbecken oder der Bodenablauf unangenehme Gerüche verursachen.

In der Praxis kann man einen Bodensiphon relativ einfach herstellen, nicht nur mit fertigen Elementen, sondern auch selbst – unter Verwendung entsprechend verbundener Abwasserbögen. Eine solche Lösung wird häufig in Garagen, Werkstätten, bei Linienabläufen oder in Technikräumen eingesetzt.

Wie funktioniert ein aus Bögen hergestellter Siphon?

Das Funktionsprinzip ist sehr einfach. Wasser bleibt in einem entsprechend geformten Abschnitt der Installation stehen und bildet einen sogenannten Wasserverschluss, gewöhnlich wird dies als U-förmiger Siphon bezeichnet. Genau diese Form verhindert das Zurückströmen von Kanalgasen.

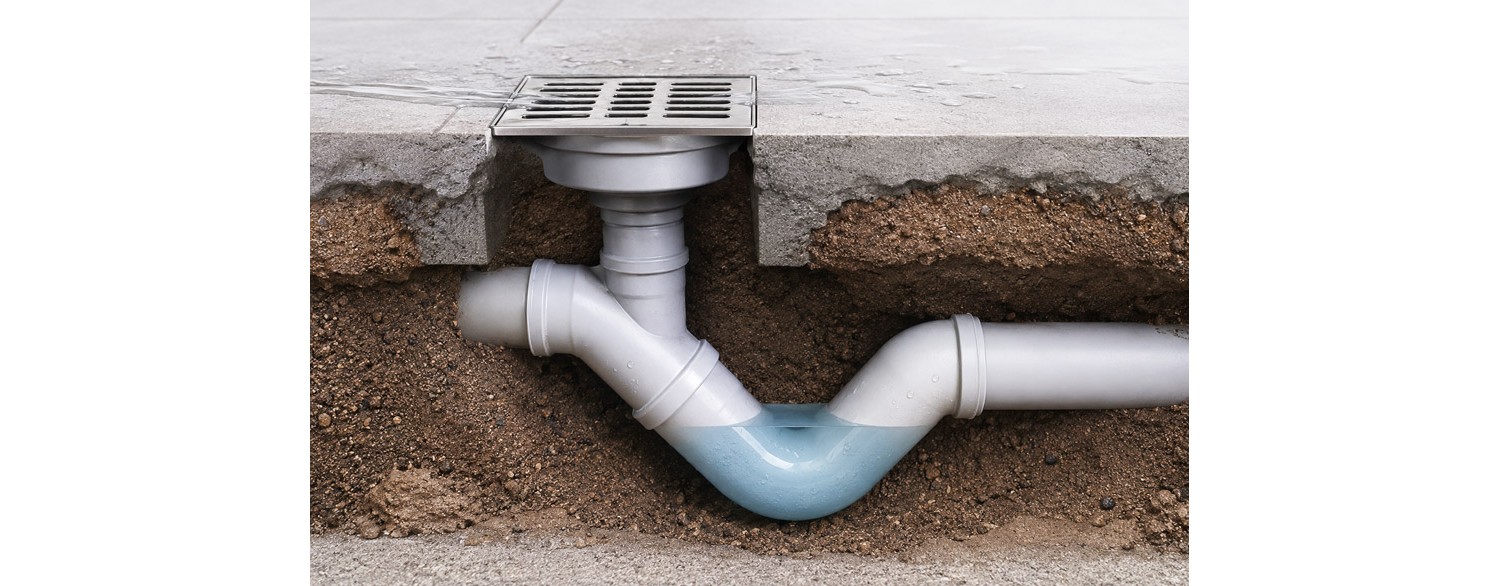

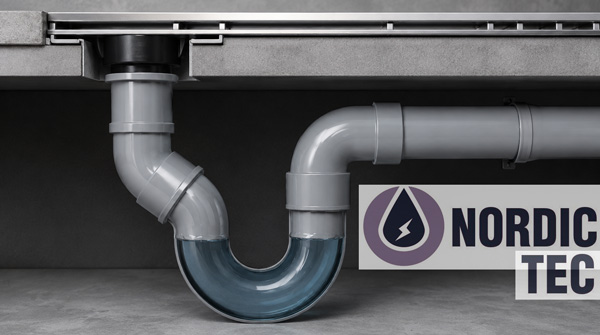

Bei einem aus Bögen hergestellten Siphon verwendet man meist zwei Abwasserbögen mit 45° oder 90°, die eine charakteristische Absenkung der Leitung bilden. Nachdem ein Teil des Wassers abgeflossen ist, bleibt eine kleine Menge in der Vertiefung zurück und erfüllt die Funktion einer Geruchsbarriere, was auf dem untenstehenden Bild zu sehen ist.

Siphon aus Bögen – ist das wirklich eine gute Lösung?

Ein Siphon aus Bögen ist besonders dort beliebt, wo ein Standardsiphon schwierig zu montieren wäre oder zu viel Platz beanspruchen würde. Man kann ihn z. B. in Garagen einsetzen, wo standardmäßig in Entwässerungssystemen eingebaute Siphons verdunsten und ihre Funktion verlieren könnten. In bestimmten Situationen ist dies sogar eine bessere Lösung als herkömmliche fertige Siphons.

Ein Siphon aus Bögen hat seine Vorteile – er ist einfach, günstig, nicht zeitaufwendig in der Ausführung – und möglicherweise unter bestimmten Bedingungen der wichtigste Vorteil – das Wasser aus einem aus Bögen hergestellten Siphon verdunstet nicht.

Siphon aus PVC-Bögen – welche Elemente sollte man verwenden?

Am häufigsten verwendet man standardmäßige PVC-Abwasserbögen mit einem Durchmesser DN50 oder DN75, abhängig von der Art der Installation. In den meisten Haushaltsanwendungen reicht DN50 aus, also die beliebteste Größe bei Linienabläufen sowie Garagenentwässerungen.

Zur Herstellung eines einfachen Siphons kann man verwenden:

• zwei PVC-Bögen 45°,
• zwei Bögen 90°,
• oder eine Kombination mehrerer Bögen mit sanfterem Verlauf.

In der Praxis bewähren sich sanftere Übergänge besser, da sie das Risiko von Ablagerungen verringern und den Wasserfluss verbessern. Wobei dies nicht immer notwendig ist, da die meisten modernen Entwässerungssysteme bereits über Schmutzfänger verfügen, die verhindern, dass Verunreinigungen in das Rohr gelangen.

Wie macht man einen Siphon aus Bögen richtig?

Um einen eigenen Siphon aus Bögen korrekt herzustellen, ist das Wichtigste die Planung und das Erreichen einer entsprechenden Absenkung des Ablaufrohres. Die Installation sollte eine Form ähnlich dem Buchstaben „U“ oder einer sanften „Ziehharmonika“ bilden. Es ist nicht notwendig, einen sehr tiefen Siphon herzustellen – eine kleine Vertiefung genügt, in der ständig Wasser stehen bleibt.

Entwässerung - Bodenablauf Garage Keller NORDIC TEC Set mit 2 Armen

DE-Edelstahl-Bodenablauf-SET-1

159,99 €

In den Warenkorb

Bodenentwässerung - Edelstahl Schlitzrinne NORDIC TEC 6m-5m-4m-3m-2m Längenauswahl

DE-Edelstahl-Schlitzrinne-Laengenauswahl

330,99 €

In den Warenkorb

Industrielle Entwässerungsrinne aus Edelstahl 1 EXIT 1m-2m-3m | Variantenauswahl

DE-Entwässerungsrinne-1-EXIT-Variantenauswahl

154,99 €

In den Warenkorb

Bei der Montage eines Siphons aus Bögen sollte man Folgendes beachten:

• das Gefälle der Installation beibehalten,
• die Elemente dicht verbinden,
• eine übermäßige Anzahl scharfer Richtungsänderungen vermeiden,
• die Möglichkeit zur Reinigung der Installation vorsehen (darauf gehen wir gleich näher ein)

Im Fall von Garagenabläufen wird der Siphon häufig direkt am Abwasserrohr unter dem Boden ausgeführt. Dadurch kann eine hohe Durchflussleistung des Ablaufs erhalten bleiben und gleichzeitig der Raum wirksam vor Gerüchen geschützt werden.

Sicherung der Reinigungsmöglichkeit eines aus Bögen hergestellten Siphons

Dies ist ein sehr wichtiges Thema. In der Regel ist die Reinigung eines solchen Siphons nicht erforderlich, da Siebe und Schmutzfänger, die in Entwässerungssystemen verwendet werden, verhindern sollen, dass Verunreinigungen in das Rohr gelangen. Industrielle Entwässerungssysteme sind nicht immer mit einem Siphon ausgestattet, verfügen jedoch in der Regel über recht gute Schmutzfänger.

Trotzdem sind viele Menschen der Meinung, dass auch diese Möglichkeit abgesichert werden sollte. Die Lösung besteht darin, den Siphon an einem Rohrabschnitt auszuführen, der etwas abseits liegt, sodass dort eine Kammer geschaffen werden kann – ein Bereich, der nicht mit Beton vergossen wird und in dem im Notfall Zugang zum Siphon besteht. Dieser Bereich sollte mit einer speziellen Abdeckung versehen sein, sollte jedoch keinen größeren Belastungen ausgesetzt werden, insbesondere nicht dem Befahren mit einem Auto (wenn wir von einer Garage sprechen). Daher sollte die Position einer solchen Kammer mit dem Siphon gut durchdacht werden. Es handelt sich dabei nicht um eine teure Lösung.

Die häufigsten Fehler bei der Herstellung eines Siphons

Eines der häufigsten Probleme ist die Ausführung eines zu flachen oder nahezu vollständig geraden Ablaufs. In einer solchen Situation bleibt das Wasser nicht in der Installation stehen und Gerüche aus der Kanalisation gelangen ungehindert in den Innenraum.

Ein weiterer häufiger Fehler ist die Verwendung von zu vielen scharfen Bögen. Dies kann zu einer Verschlechterung des Durchflusses führen und das Risiko einer Verstopfung der Installation erhöhen. Problematisch ist auch ein fehlendes ausreichendes Gefälle der Rohre, wodurch Wasser in den Leitungen stehen bleibt.

Eignet sich ein Siphon aus Bögen für die Garage?

Ja – dies ist eine der am häufigsten verwendeten Lösungen bei Garagenentwässerungen sowie Linienabläufen in Werkstätten oder Wirtschaftsräumen. Klassische Siphons begrenzen oft die Durchflussleistung des Ablaufs, trocknen aus oder erschweren die Montage im Boden.

Ein aus Bögen hergestellter Siphon ist einfach, günstig und sehr langlebig. Zusätzlich kann er leicht an die konkrete Anordnung der Abwasserinstallation angepasst werden. Besonders wichtig bei Garagen ist außerdem, dass eine solche Lösung gut mit größeren Wassermengen sowie Verschmutzungen zurechtkommt, die durch Fahrzeuge hereingetragen werden.

• Neu

Garagenablauf Garagen-Entwässerungsrinne FULL-INOX-Abdeckung 2m-3m-4m | Auswahl

DE-Garagenablauf-Full-Inox-Deck

226,99 €

In den Warenkorb

Verlängerungsarm 1m für Entwässerung-Bodenablauf-Garagenablauf

DE-Arm-f-Ablauf-1m

59,99 €

In den Warenkorb

Ablaufgitter für Garage Heizraum Terrasse – Wasserablauf 1 EXIT | Variantenauswahl

DE-Gitter-für-Wasserablauf-1-EXIT

69,99 €

In den Warenkorb

Kann man eine Siphonierung selbst herstellen?

Wenn man über grundlegende Kenntnisse im Bereich Abwasserinstallationen verfügt – sowie minimale Erfahrung im dichten Verbinden von Bögen – dann auf jeden Fall ja. Die Herstellung einer Siphonierung ist nicht schwierig. Einen Siphon aus Bögen herzustellen ist nicht kompliziert und ermöglicht einen wirksamen Schutz des Ablaufs vor unangenehmen Gerüchen.

Das Wichtigste ist die richtige Anordnung der Rohre und das Belassen eines Bereichs, in dem Wasser stehen bleibt. Eine gut ausgeführte Siphonierung kann viele Jahre problemlos funktionieren, unabhängig davon, ob sie sich in einer Garage, einem Badezimmer, einer Werkstatt oder einem Industriebereich befindet.
