Bodensiphon oder Geruchsverschluss - wie schützt man den Ablauf vor unangenehmen Gerüchen?

Bodensiphon ist eines der wichtigsten Elemente jeder Ablaufinstallation, die in einer Garage, Waschküche, Heizraum, Badezimmer oder Technikraum montiert wird. Seine Aufgabe ist nicht nur das Ableiten von Wasser, sondern vor allem der Schutz des Innenraums vor dem Zurückströmen unangenehmer Gerüche aus der Kanalisation - das möchten wir immer vermeiden, wenn die Entwässerung innerhalb des Gebäudes montiert wird.

In der Praxis haben viele Abläufe industrieller Art, besonders wenn sie für die Montage im Außenbereich oder Innenbereich bestimmt sind - keinen werkseitigen Siphon. Bei dieser Art von Abläufen wird werkseitig kein Siphon montiert, weil nicht bekannt ist, welcher Siphontyp sich konkret in der jeweiligen Anwendung bewährt.

Es gibt verschiedene Siphontypen (z. B. Trockensiphon, Nasssiphon, Behältersiphon, Flexrohr-Siphon usw.) und nicht jeder eignet sich für jeden Ort. Z. B. bewährt sich ein Nasssiphon nicht in einer klassischen Garage (das Wasser verdunstet schnell und unangenehme Gerüche aus der Kanalisation werden wahrnehmbar), während ein Trockensiphon ebenfalls einen relativ großen Wasserstrom benötigt, um sich zu öffnen, wodurch er in der Garage außer in Situationen, in denen wir den Boden mit einem Schlauch waschen - im Grunde nicht funktionieren könnte.

✅ Bedeutet das ein Problem? Nicht unbedingt. In den meisten Fällen kann man einen Bodensiphon wirksam selbst ausführen, ohne den gesamten Ablauf austauschen zu müssen. Das ist keine Bastelei - es sind Methoden, die seit Jahren bei Wasser- und Kanalisationsarbeiten angewendet werden, bewährt, sehr effektiv, dabei einfach und günstig.

☑️✅ Wir sprechen von der Montagephase - d. h. wenn wir die Linienentwässerung gerade erst installieren und sie an die Kanalisation anschließen.

Nicht auf Lager

Industrielle Entwässerungsrinne aus Edelstahl 1 EXIT 1m-2m-3m | Variantenauswahl

DE-Entwässerungsrinne-1-EXIT-Variantenauswahl

159,99 €

View

Entwässerung - Bodenablauf Garage Keller NORDIC TEC Set mit 2 Armen

DE-Edelstahl-Bodenablauf-SET-1

159,99 €

In den Warenkorb

Bodenentwässerung - Edelstahl Schlitzrinne NORDIC TEC 6m-5m-4m-3m-2m Längenauswahl

DE-Edelstahl-Schlitzrinne-Laengenauswahl

330,99 €

In den Warenkorb

Warum kommt ein unangenehmer Geruch aus dem Ablauf?

Unangenehme Gerüche entstehen dann, wenn zwischen der Kanalisationsinstallation und dem Raum keine Wassersperre vorhanden ist. Genau diese Funktion erfüllt der Siphon.

In einem klassischen Nasssiphon befindet sich immer eine geringe Menge Wasser, die den Durchfluss von Kanalgasen blockiert. Wenn der Ablauf keinen Siphon besitzt oder das Wasser darin austrocknet, können Gerüche frei in das Innere des Gebäudes gelangen.

Wie funktioniert ein einfacher Geruchsverschluss-Siphon?

Ein Geruchsverschluss-Siphon funktioniert nach einem sehr einfachen Prinzip. Ein speziell geformter Abschnitt der Installation hält Wasser zurück und bildet so den sogenannten Geruchsverschluss.

Die am häufigsten anzutreffenden Lösungen, d. h. das Formen eines Kanalrohrs in der Nähe des Ablaufs oder direkt hinter dem Wassereinlauf:

• U-Geruchsverschluss, direkt am Ablaufrohr ausgeführt - darauf konzentrieren wir uns heute.
• W-Geruchsverschluss
• Flaschensiphon,
• trockener Membransiphon,

Geruchsverschluss-Siphon in U-Form - oder das sogenannte Bodensiphon aus Flexrohr

Im Folgenden präsentieren wir einige Visualisierungen, die mit Sicherheit die Vorstellungskraft leichter ansprechen und veranschaulichen, welche Möglichkeiten es gibt, einen Geruchsverschluss am Rohr in der Garage, im Lager oder auf der Terrasse auszuführen. Es handelt sich hierbei lediglich um eine hypothetische Visualisierung. Dabei sollte berücksichtigt werden, dass in einigen Fällen (gewöhnlich wenn die Rohrdurchmesser größer als DN50 sind) anstelle eines Flexrohres Bögen von Kanalrohren verwendet werden müssen. Der entscheidende Aspekt ist die Form, die das Zurückhalten von Wasser ermöglicht, welches eine Barriere gegen aus der Kanalisation zurückkehrende Gerüche bildet.

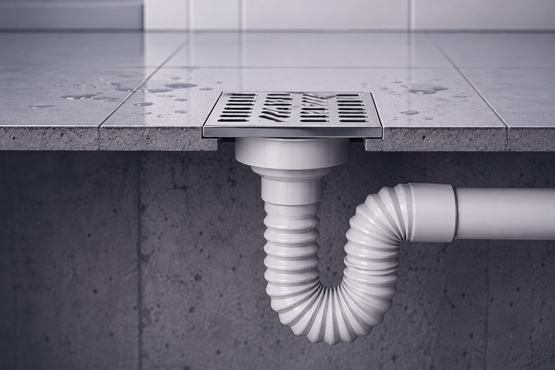

Ein Bodensiphon aus einem Flexrohr, das direkt unter dem Gitter angeschlossen ist, ist ein U-Geruchsverschluss-Siphon. Die U-Form bildet eine Vertiefung, in der Wasser steht - das eine Barriere gegen zurückströmende Gerüche aus der Kanalisation darstellt.

Verdunstung von Wasser aus dem Geruchsverschluss

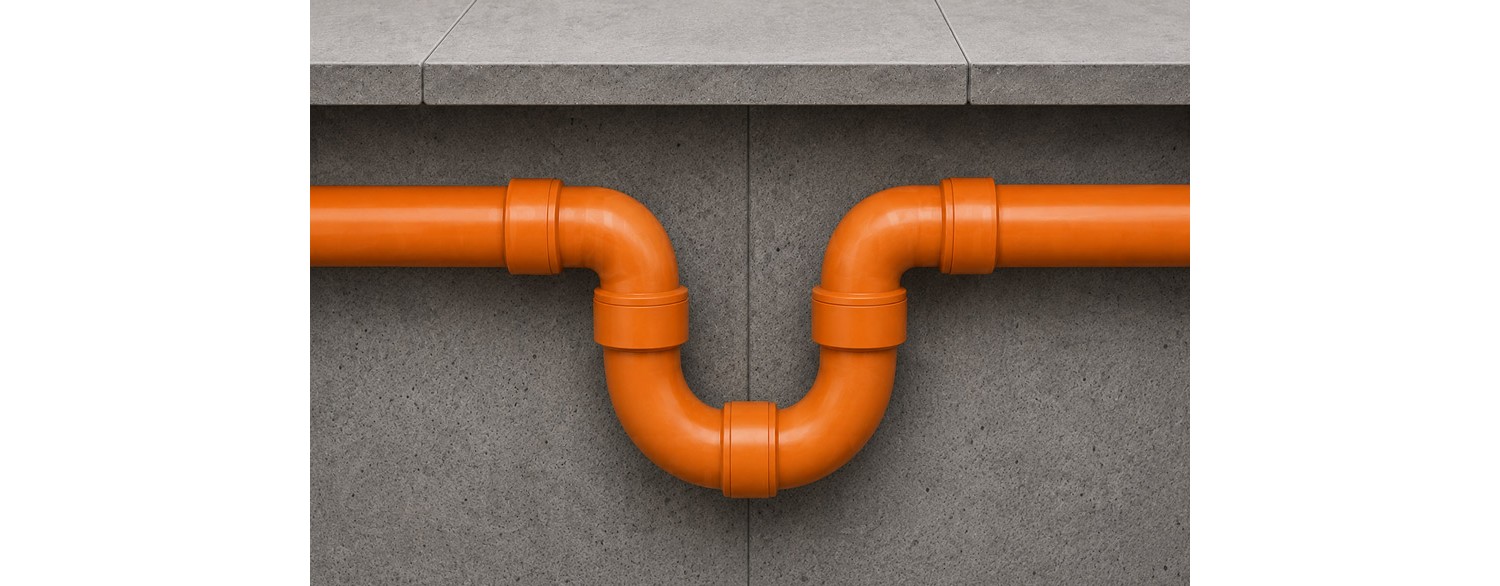

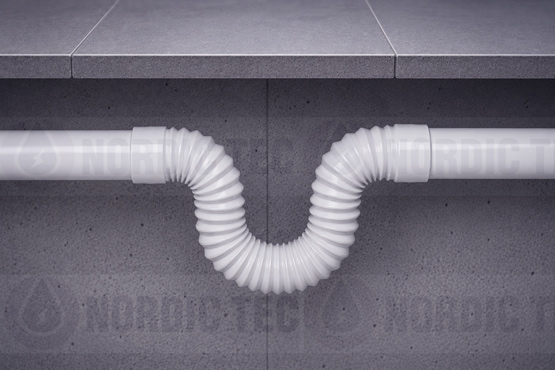

☑️✅ Unten sehen Sie einen Geruchsverschluss in U-Form ohne direkte Verbindung zum Ablaufgitter. Es lohnt sich, auf eine wichtige Sache hinzuweisen - diese Ausführung hat einen sehr wichtigen Vorteil. Wie wir wissen, verdunstet Wasser mit der Zeit, es verdunstet sogar bei sehr niedrigen Temperaturen. Daher bedeutet eine direkte Verbindung unter dem Gitter auf die auf dem oberen Bild dargestellte Weise das Risiko, dass das Wasser verdunstet, was zum Verlust der Geruchssperre führt. Die unten dargestellte Lösung eliminiert dieses Risiko hingegen. Das Wasser verdunstet zwar weiterhin, aber da der Wasserdampf keine direkte Möglichkeit zum Entweichen hat, kondensiert er an den Wänden des Kanalrohres und gelangt erneut in den Siphon. Daher ist dies eine bessere Lösung an Orten, an denen wir seltener mit Wasser zu tun haben - z. B. in Garagen oder Lagern.

Das Foto erklärt uns im Grunde, warum dieser Siphontyp Flexrohr-Geruchsverschluss genannt wird.

Natürlich muss das Flexrohr nicht direkt an das Ablaufgitter angeschlossen sein, die U-Form kann auch an einem etwas weiter entfernten Abschnitt gebildet werden. Sie muss auch nicht aus einem Flexrohr bestehen - man kann sie aus Bögen oder anderen hydraulischen Verbindungen herstellen.

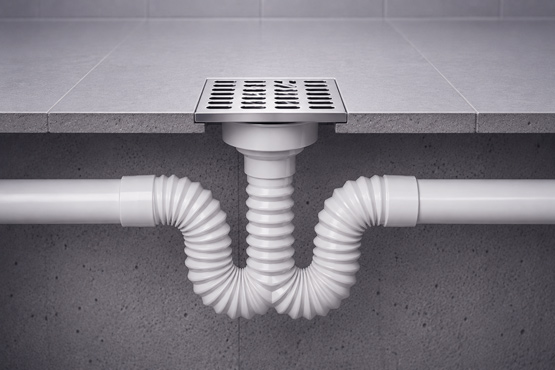

Bodensiphon in W-Form

Das ist schon eine etwas weiter ausgebaute Lösung, aber weiterhin aus der Kategorie sehr einfacher Lösungen. Ein Bodensiphon in W-Form kann eine Lösung sein, wenn eine größere Anzahl von Gittern oder Linienentwässerungen verwendet wird, er bewährt sich also hervorragend in Objekten mit großer Fläche. Es lohnt sich, sich dafür zu interessieren, wenn wir einen Ablauf in einer Lagerhalle oder Produktionsanlage montieren, aber auch auf großen gewerblichen Terrassen (stimmt, eine Terrasse ist ein Außenbereich, jedoch werden an Orten, an denen sich Menschen direkt aufhalten, ebenfalls Siphons verwendet, eine Terrasse mit zurückkehrendem Geruch aus der Kanalisation wird kein angenehmer Ort sein).

Was tun, wenn die Entwässerung keinen Geruchsverschluss-Siphon besitzt?

Bei vielen Linienentwässerungen und Ablaufgittern lässt der Hersteller lediglich einen einfachen Ablauf DN50 oder DN110 ohne zusätzliche Geruchssicherung. Dies ist nicht durch Nachlässigkeit bedingt, sondern durch einen praktischen Aspekt - d. h. die Notwendigkeit, den passenden Siphontyp je nach Spezifik des Raumes zu wählen, wie wir oben erwähnt haben.

✅ In einer solchen Situation kann man den Geruchsverschluss-Siphon direkt an der Kanalisationsinstallation ausführen.

Die einfachste Lösung ist die Verwendung von:

• Kanalbögen 90°,
• fertigem Rohrsiphon,
• Revisionssiphon,
• eventuell Flexrohr

Ist ein solcher Bodensiphon am Rohr bei langjähriger Nutzung sicher?

Ja, bei korrekter Ausführung gibt es keinen Grund zur Sorge, schließlich leben wir in der Stadt und sind von verschiedenen Arten von Fernwärme-, Wasser- und anderen Rohren umgeben, in denen Verbindungen eingesetzt werden. Im Alltag sind wir uns dessen nicht einmal bewusst. Die Technik der Wasser- und Kanalisationsarbeiten ist heutzutage hoch entwickelt und es gibt keinen Grund zur Sorge, vorausgesetzt, dass es korrekt ausgeführt wird.

Der zweite Aspekt ist die Sorge vor einem eventuellen Eindringen von Verschmutzungen in den Geruchsverschluss - die in der Vertiefung bleiben könnten und mit der Zeit sowohl die Wirkung des Siphons als auch das Sammeln von Wasser schwächen könnten. Davor schützt uns jedoch der Schmutzfänger, d. h. ein Element im Ablauf, das das Rohr vor dem Eindringen von Müll oder Abfällen schützt.

☑️✅ Auf dem Markt gibt es Ablaufsets ohne Schmutzfänger - von deren Verwendung raten wir ab.

Verlängerungsarm 1m für Entwässerung-Bodenablauf-Garagenablauf

DE-Arm-f-Ablauf-1m

59,99 €

In den Warenkorb

Ablaufgitter für Garage, Keller, Heizraum | Gitter für Bodenablauf – 2 EXITS

DE-Gitter-für-Bodenablauf-2-EXITS

74,99 €

In den Warenkorb

Nicht auf Lager

Ablaufgitter für Garage Heizraum Terrasse – Wasserablauf 1 EXIT | Variantenauswahl

DE-Gitter-für-Wasserablauf-1-EXIT

73,99 €

View

Möglichkeit, den Geruchsverschluss am Rohr zu einem späteren Zeitpunkt zu reinigen

Wenn uns die Möglichkeit wichtig ist, den Geruchsverschluss in der Garage oder im Lager zu einem späteren Zeitpunkt zu reinigen, für den Fall, dass Blätter, Sand usw. hineingelangen - besteht immer die Möglichkeit, für ihn eine leere Kammer im Boden auszuführen, von geringer Größe, mit irgendeiner Abdeckung - z. B. einer Fliese. Das ist eine einfache und sichere Lösung.

✅ Industrielle Abläufe Nordic Tec - wie löst man die Frage des Geruchsverschluss-Siphons?

Eine der populäreren Lösungen auf dem Markt im Bereich industrieller Linienentwässerungen oder Garagenentwässerungen sind Nordic Tec Abläufe. Sie sind eine bessere Lösung als traditionelle Betonkanäle, eine leichtere, aber sehr haltbare Lösung, die das Befahren mit dem Auto oder das Parken aushält - hergestellt aus Edelstahl. Sie haben einen gut konstruierten Schmutzfänger - besitzen jedoch keinen werkseitigen Siphon, da das Spektrum ihrer Anwendungen so groß ist, dass keine Sicherheit besteht, welcher Siphon konkret für den jeweiligen Nutzer benötigt wird.

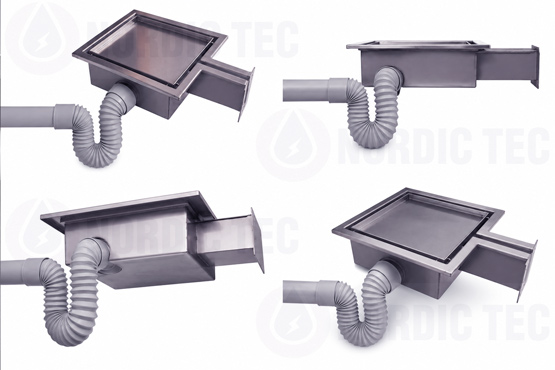

Bei diesen Abläufen handeln wir jedoch genau nach den oben beschriebenen Mustern und verwenden einen externen Geruchsverschluss-Siphon am Rohr. Die folgenden Grafiken sind lediglich anschaulich, selbstverständlich können wir den Bodensiphon an einer etwas weiter entfernten Stelle, in einem gewissen Abstand vom Ablaufgitter platzieren - z. B. in einer vorbereiteten Kammer im Boden.

Fertige externe Bodensiphons auf dem Markt

✅ Gibt es auf dem Markt fertige Lösungen im Bereich externer Bodensiphons?

Ja, der Markt für Wasser- und Kanalisationsprodukte und -zubehör reagiert, wie ein Markt gewöhnlich, auf die Bedürfnisse der Abnehmer. Auf dem Markt sind fertige Lösungen verfügbar, fertige Produkte in Form von Bodensiphons mit Geruchsverschluss - des Typs U, seltener auch W. Es ist insofern eine gute Lösung, als wir ein fertiges Produkt erhalten, das nur noch montiert werden muss.

Der Vorteil fertiger Lösungen besteht darin, dass sie häufig auch einen Zugang von oben haben, der die Reinigung des Bodensiphons ermöglicht. Die Montage eines solchen Geräts ist ebenfalls schneller - als das Konstruieren eines Flexrohr-Siphons selbst.

Fertige Bodensiphons haben jedoch auch gewisse Nachteile - eine eigene Lösung gibt uns die Möglichkeit, uns größenmäßig konkret an unser Rohrsystem und an den Platz anzupassen, über den wir an der jeweiligen Stelle verfügen. Im Fall eines fertigen Bodensiphons - haben wir diese Flexibilität leider nicht und wir müssen uns an die Größe dieses Geräts anpassen und einen Platz dafür finden.

Zusätzlich, auch das ist erwähnenswert - diese Art von Lösungen ist mitunter etwas teurer als die Ausführung eines eigenen Flexrohr-Siphons.
