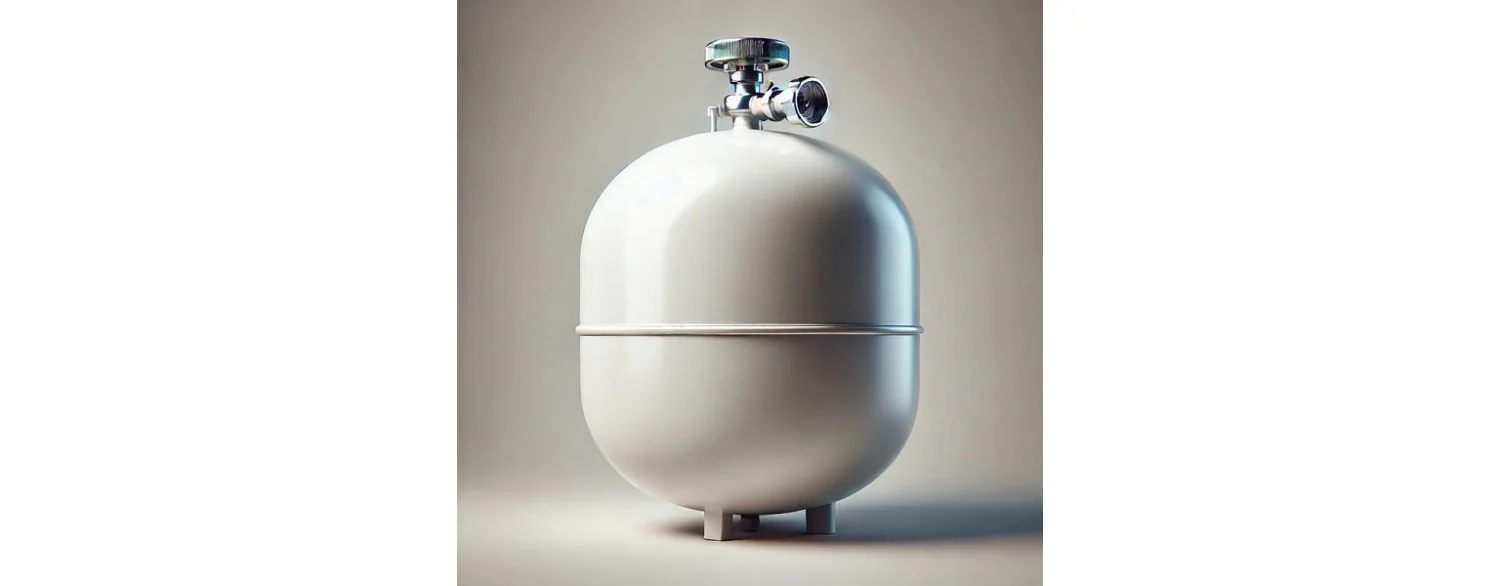

Was ist ein Ausdehnungsgefäß und wofür wird es in der Heizungsinstallation verwendet?

Ein Ausdehnungsgefäß, auch als Membran-Druckausdehnungsgefäß (MAG) bekannt, ist ein essenzieller Bestandteil von Heizungs-, Solar- und Trinkwasseranlagen. Es dient dazu, Druckschwankungen auszugleichen, die durch Temperaturveränderungen des Wassers entstehen. Ohne dieses Bauteil könnten gefährliche Druckspitzen auftreten, die das gesamte System belasten und Schäden verursachen. Durch die Regulierung des Drucks schützt das Ausdehnungsgefäß nicht nur Rohrleitungen und andere Komponenten vor übermäßiger Beanspruchung, sondern trägt auch zur Effizienz der Anlage bei. Das Ergebnis ist eine längere Lebensdauer der Heizungsinstallation und ein störungsfreier Betrieb. Besonders in geschlossenen Heizsystemen ist es unverzichtbar, um Druckschwankungen auszugleichen und die Sicherheit zu gewährleisten. Die Bedeutung dieses Bauteils wird durch die DIN 4751 T2 Norm unterstrichen. Diese schreibt vor, dass Heizkessel über eine Ausdehnungsleitung mit mindestens einem Ausdehnungsgefäß verbunden sein müssen. Dadurch wird sichergestellt, dass Heizungsanlagen den erforderlichen Sicherheitsstandards entsprechen und zuverlässig arbeiten. Ein defektes oder falsch dimensioniertes Ausdehnungsgefäß kann erhebliche Probleme verursachen: ungleichmäßige Druckverhältnisse, Wasserverlust oder sogar Korrosion innerhalb der Anlage. Solche Störungen beeinträchtigen nicht nur die Effizienz des Systems, sondern können auch teure Reparaturen nach sich ziehen. Daher ist es ratsam, das Ausdehnungsgefäß regelmäßig zu überprüfen und bei Bedarf zu warten, um die Heizungsanlage in optimalem Zustand zu halten.

Funktion und Bedeutung eines Ausdehnungsgefäßes

Das Ausdehnungsgefäß ist ein essenzieller Bestandteil jeder Heizungsanlage, da es für die Druckregulierung sorgt. Erwärmt sich das Heizungswasser, dehnt es sich aus und erzeugt zusätzlichen Druck. Ohne ein Ausdehnungsgefäß könnte dieser Druck das System beschädigen. Kühlt das Wasser ab, zieht es sich zusammen, was ohne Druckausgleich die Effizienz der Anlage beeinträchtigen würde. Kurz gesagt: Ein funktionierendes Ausdehnungsgefäß ist unerlässlich für einen sicheren und effizienten Heizungsbetrieb. Die Konstruktion ist durchdacht und effektiv. Das Ausdehnungsgefäß besteht aus einem Metallbehälter mit zwei separaten Kammern: eine für das Heizungswasser und eine für ein komprimierbares Gas, meist Stickstoff. Eine flexible Membran trennt diese Kammern und ermöglicht den Druckausgleich. Diese Bauweise gewährleistet eine konstante Druckstabilität im System – ein entscheidender Faktor für die Effizienz und Langlebigkeit der gesamten Anlage. Doch die Bedeutung eines Ausdehnungsgefäßes geht über die reine Druckregulierung hinaus. Es schützt die Heizungsanlage vor Korrosion und mechanischen Belastungen, die durch unkontrollierte Druckschwankungen entstehen könnten. Ohne diese Komponente wäre das System anfälliger für Störungen, was teure Wartungsarbeiten und einen ineffizienten Betrieb zur Folge haben könnte. Zusammengefasst: Das Ausdehnungsgefäß stabilisiert den Druck, schützt vor Schäden und verlängert die Lebensdauer der Heizungsanlage. Dank kontinuierlicher Fortschritte in der Heiztechnik werden zudem immer effizientere und sicherere Lösungen entwickelt.

Arten von Ausdehnungsgefäßen und ihre Unterschiede

In Heizungsanlagen übernehmen Ausdehnungsgefäße eine zentrale Funktion bei der Druckregulierung. Grundsätzlich gibt es zwei Haupttypen: offene und geschlossene Systeme. Während offene Ausdehnungsgefäße eine ältere Bauweise darstellen und an der höchsten Stelle des Heizsystems installiert werden, setzen moderne Heizungsanlagen fast ausschließlich auf Membran-Druckausdehnungsgefäße (MAG). Diese geschlossenen Systeme verhindern den direkten Kontakt mit der Umgebungsluft und minimieren so Korrosion. Eine noch präzisere Druckkontrolle ermöglichen Druckhaltestationen, die mit elektronischer Steuerung und Kompressoren ausgestattet sind. Sie regulieren den Druck automatisch und sorgen für eine optimale Systemstabilität.

Membranausdehnungsgefäß (MAG)

Das Membranausdehnungsgefäß (MAG) ist ein essenzieller Bestandteil moderner Heizsysteme. Es handelt sich um ein geschlossenes System mit einer flexiblen Membran, die Wasser und Gas voneinander trennt. Diese Konstruktion verhindert, dass sich Gas im Heizwasser löst – ein entscheidender Vorteil, da dies Korrosion reduziert und den Wartungsaufwand minimiert. Zudem sind MAGs in der Regel wartungsfrei und bieten eine hohe Betriebssicherheit. Zur Druckregulierung wird häufig Stickstoff als Gaspolster verwendet, da er weniger diffusionsanfällig ist als Luft. Dies steigert die Effizienz und verlängert die Lebensdauer des Systems erheblich.

Offenes Ausdehnungsgefäß

Das offene Ausdehnungsgefäß ist eine traditionelle, heute jedoch kaum noch genutzte Bauform. Es wird an der höchsten Stelle des Heizsystems montiert und steht in direktem Kontakt mit der Umgebungsluft. Dadurch kann Sauerstoff in das System eindringen, was Korrosion begünstigt und die Lebensdauer der Anlage verkürzt. Trotz ihrer einfachen Konstruktion und geringen Kosten wurden diese Gefäße in modernen Heizungsanlagen weitgehend durch geschlossene Systeme ersetzt. Diese bieten nicht nur eine bessere Druckkontrolle, sondern auch eine höhere Effizienz und Langlebigkeit.

Installation und Platzierung in der Heizungsanlage

Die korrekte Installation eines Ausdehnungsgefäßes ist entscheidend für den reibungslosen Betrieb einer Heizungsanlage. In der Regel wird es im Heizungsrücklauf nahe dem Heizkessel montiert. Diese Positionierung gewährleistet eine effiziente Wärmezirkulation und sorgt dafür, dass das abgekühlte Wasser optimal zurückgeführt wird. Eine fachgerechte Anbindung an den Rücklauf stabilisiert den Druck und steigert die Leistungsfähigkeit der gesamten Anlage. Ebenso wichtig ist die korrekte Dimensionierung des Ausdehnungsgefäßes. Die Größe muss exakt auf das Heizungsvolumen und die maximale Betriebstemperatur abgestimmt sein. Ein zu kleines Gefäß führt zu übermäßigen Druckschwankungen, während ein zu großes Gefäß die Effizienz der Anlage beeinträchtigen oder unnötigen Wasserverlust verursachen kann. Eine präzise Berechnung verhindert diese Probleme und gewährleistet einen zuverlässigen Betrieb. Die Kombination aus optimaler Größe und idealer Platzierung verbessert nicht nur die Effizienz der Heizungsanlage, sondern verlängert auch ihre Lebensdauer erheblich. Moderne Sensoren und intelligente Steuerungssysteme können diesen Prozess weiter optimieren, indem sie sich automatisch an wechselnde Betriebsbedingungen anpassen und so eine noch präzisere Druckregulierung ermöglichen.

Wartung und Überprüfung eines Ausdehnungsgefäßes

Die regelmäßige Wartung eines Ausdehnungsgefäßes ist entscheidend für die Zuverlässigkeit und Langlebigkeit der Heizungsanlage. Ein gut gewartetes Gefäß hält den Druck stabil und schützt das System vor unnötigen Belastungen. Besonders wichtig ist die Kontrolle des Vordrucks, da falsche Einstellungen zu Druckschwankungen führen können, die die gesamte Anlage beeinträchtigen. Die Norm DIN 4807-2 empfiehlt eine jährliche Inspektion, um sicherzustellen, dass das Ausdehnungsgefäß den geltenden Sicherheitsstandards entspricht. Regelmäßige Wartung erhöht nicht nur die Sicherheit, sondern verbessert auch die Effizienz der Heizungsanlage. Wird das Gefäß vernachlässigt oder ist es defekt, können Druckprobleme auftreten – im schlimmsten Fall drohen teure Reparaturen. Zur schnellen Funktionsprüfung gibt es bewährte Methoden:

1. Klopftest: Ein leichtes Klopfen auf das Gefäß gibt Aufschluss über den Zustand der Membran. Ein dumpfer Klang spricht für eine intakte Membran, während ein hohler Klang auf eine mögliche Beschädigung hindeutet.
2. Ventiltest: Hierbei wird geprüft, ob Gas oder Wasser aus dem Ventil austritt. Ein Austritt deutet auf eine Undichtigkeit hin und erfordert eine genauere Untersuchung.

Ein geplanter Wartungszyklus verlängert die Lebensdauer der Heizungsanlage, verhindert unerwartete Ausfälle und reduziert hohe Reparaturkosten. Regelmäßige Inspektionen und notwendige Anpassungen sorgen für eine effiziente und sichere Anlage. Dank technologischer Fortschritte werden Wartungsprozesse zunehmend einfacher und zuverlässiger – ein klarer Vorteil für die langfristige Betriebssicherheit.

Auswirkungen eines defekten Ausdehnungsgefäßes

Ein defektes Ausdehnungsgefäß kann die Heizungsanlage erheblich beeinträchtigen. Besonders problematisch sind die entstehenden Druckschwankungen, wenn das Gefäß seine Funktion nicht mehr erfüllt. Dadurch steigt das Risiko von Korrosion, da der Druck im System nicht konstant bleibt. Korrosion wiederum verkürzt die Lebensdauer der gesamten Anlage erheblich, da Metall mit Sauerstoff reagiert und allmählich zerstört wird. Ein weiteres kritisches Problem ist der Wasserverlust. Kann das Ausdehnungsgefäß den Druck nicht mehr ausgleichen, entweicht überschüssiges Wasser über das Sicherheitsventil. Dies führt nicht nur zu unnötigem Wasserverlust, sondern auch zu einer sinkenden Effizienz der Heizungsanlage. Zur Stabilisierung des Heizsystems kommen in vielen Anlagen auch Hydraulische Weichen zum Einsatz, die dabei helfen, Druckverhältnisse auszugleichen und die Lebensdauer der Anlage zu verlängern.

Nicht auf Lager

Hydraulische Weiche STN25 70 kW - für 3 Heizkreise

SNT25

84,99 €

View

Nicht auf Lager

Hydraulische Weiche 50 kW + Manometer / Thermometer

SNT-A-70

89,99 €

View

Nicht auf Lager

Hydraulische Weiche mit Heizkreisverteiler 2 - Manometer Thermometer

SCZ-2ob-L

264,99 €

View

Ein ineffizientes System benötigt mehr Energie, um die gewünschte Temperatur zu halten – was die Betriebskosten in die Höhe treibt. Die Leistungsfähigkeit der Heizungsanlage hängt direkt vom Zustand des Ausdehnungsgefäßes ab. Ein intaktes Gefäß stabilisiert das System und sorgt für einen störungsfreien Betrieb. Ist es jedoch beschädigt, steigt der Energieverbrauch, und die Kosten erhöhen sich spürbar. Daher ist es essenziell, das Ausdehnungsgefäß regelmäßig zu überprüfen und bei Bedarf zu warten. Regelmäßige Wartung zahlt sich aus. Wer seine Heizungsanlage konsequent inspizieren lässt, erkennt Probleme frühzeitig und kann teure Reparaturen vermeiden. Eine gut gewartete Anlage spart nicht nur Energie, sondern auch bares Geld – und gewährleistet einen zuverlässigen Betrieb.

Die richtige Dimensionierung eines Ausdehnungsgefäßes

Die korrekte Größe eines Ausdehnungsgefäßes ist entscheidend für die Effizienz und Lebensdauer einer Heizungsanlage. Grundlage für die Berechnung bildet die Norm DIN EN 12828, die die Planung von Warmwasser-Heizsystemen regelt. Sie berücksichtigt sowohl das gesamte Wasservolumen als auch das Ausdehnungsvolumen, um eine optimale Anpassung zu gewährleisten. Ist das Gefäß zu klein, kann der Druck nicht ausreichend reguliert werden. Ist es zu groß, arbeitet die Anlage ineffizient und verursacht unnötige Kosten. Eine einfache Faustregel besagt: Pro Kilowatt (kW) Heizleistung wird etwa ein Liter Ausdehnungsvolumen benötigt. Diese Regel bietet eine erste Orientierung, ersetzt jedoch nicht die exakte Berechnung nach DIN EN 12828. Nur eine präzise Dimensionierung stellt sicher, dass die Heizungsanlage optimal arbeitet und ihre Effizienz langfristig erhalten bleibt. Die richtige Wahl des Ausdehnungsgefäßes hängt zudem von den Druckverhältnissen und dem Gesamtvolumen der Anlage ab. Diese Faktoren bestimmen, wie stark sich das Wasser bei Temperaturänderungen ausdehnt und wie viel Volumen das Gefäß aufnehmen muss. Ein falsch dimensioniertes Gefäß kann zu Druckschwankungen führen – mit negativen Folgen für die Lebensdauer der Anlage und steigenden Betriebskosten. Eine sorgfältige Planung ist daher unerlässlich. Die Entscheidung für das passende Ausdehnungsgefäß ist nicht nur eine Frage der Normeinhaltung, sondern auch ein wesentlicher Faktor für die langfristige Betriebssicherheit und Wirtschaftlichkeit der Heizungsanlage. Ein optimal dimensioniertes Gefäß schützt vor Schäden und senkt die Betriebskosten. Zukünftige Entwicklungen könnten die Berechnungsmethoden weiter verfeinern und noch genauere Anpassungen ermöglichen.
