Trockensiphon und Nasssiphon – worin besteht der Unterschied?

Bei Systemen zur Linienentwässerung, Bodenabläufen und Kanalabläufen kommen verschiedene Lösungen zum Einsatz, um das Eindringen unangenehmer Gerüche aus der Kanalisation in Innenräume zu verhindern – also die sogenannte Geruchsverschlussfunktion. Die beliebtesten Lösungen sind der Nasssiphon und der Trockensiphon. Obwohl beide Lösungen dieselbe Funktion erfüllen, arbeiten sie auf völlig unterschiedliche Weise und werden unter verschiedenen Bedingungen eingesetzt. Sie werden nicht austauschbar verwendet, da jede Lösung unter bestimmten Bedingungen besser funktioniert. Worin unterscheiden sich diese beiden Siphonarten und welche sollte man wählen?

Was ist überhaupt ein Siphon?

Ein Siphon ist ein Bestandteil der Abwasserinstallation, dessen Aufgabe darin besteht, den Durchtritt von Gasen und unangenehmen Gerüchen aus der Kanalisation in das Gebäudeinnere zu verhindern. Er wird am häufigsten in Linienabläufen, Bodenabläufen, Waschbecken, Duschen und anderen Wasserablaufstellen installiert.

Wenn es sich um ein Entwässerungssystem handelt, das Wasser in die Kanalisation ableitet und sich im Außenbereich befindet, werden in der Regel keine Siphons eingebaut, da Geruchsrückströmungen aus der Kanalisation im Freien normalerweise kein Problem darstellen (eine Ausnahme bilden Abläufe auf Terrassen und Balkonen, wo sich Menschen aufhalten). Anders verhält es sich in Innenräumen – dort sollte man Maßnahmen gegen Gerüche aus der Abwasserleitung ergreifen, da diese nicht besonders angenehm sind.

Je nach Konstruktion unterscheidet man Nasssiphons und Trockensiphons.

Wie funktioniert ein Nasssiphon?

Ein Nasssiphon nutzt einen sogenannten Wasserverschluss. In seinem Inneren befindet sich dauerhaft eine kleine Menge Wasser, die eine natürliche Barriere zwischen der Kanalisation und dem Raum bildet. Diese verhindert das Zurückströmen unerwünschter Gerüche.

Nachdem Wasser durch den Ablauf geflossen ist, verbleibt ein Teil der Flüssigkeit im Siphon und verhindert wirksam das Eindringen von Kanalgasen.

Diese Lösung ist einfach, effektiv und wird seit vielen Jahren im Wohnungsbau sowie in der Industrie eingesetzt. Sie hat jedoch auch gewisse Nachteile – Voraussetzung für die Wirksamkeit eines Wassersiphons ist das Vorhandensein von Wasser im Siphon. Wird ein Nasssiphon beispielsweise in einem Ferienhaus eingesetzt (das nicht das ganze Jahr über bewohnt wird), muss man berücksichtigen, dass das Wasser verdunsten kann – und damit verschwindet auch die Geruchssperre.

Entwässerung - Bodenablauf Garage Keller NORDIC TEC Set mit 2 Armen

DE-Edelstahl-Bodenablauf-SET-1

159,99 €

In den Warenkorb

Bodenentwässerung - Edelstahl Schlitzrinne NORDIC TEC 6m-5m-4m-3m-2m Längenauswahl

DE-Edelstahl-Schlitzrinne-Laengenauswahl

330,99 €

In den Warenkorb

Garagenablauf Garagen-Entwässerungsrinne FULL-INOX-Abdeckung 2m-3m-4m | Auswahl

DE-Garagenablauf-Full-Inox-Deck

226,99 €

In den Warenkorb

Wie funktioniert ein Trockensiphon? Worin unterscheidet er sich vom Nasssiphon?

Im Gegensatz zum Nasssiphon verwendet ein Trockensiphon keinen Wasserverschluss. Stattdessen kommt ein spezieller mechanischer Mechanismus zum Einsatz, meist in Form einer Membran, einer Klappe oder eines Schwerkraftventils.

Während des Wasserdurchflusses öffnet sich das Verschlusselement und ermöglicht den Ablauf des Abwassers. Nach Beendigung des Durchflusses kehrt es automatisch in die geschlossene Position zurück und bildet eine wirksame Barriere gegen Gerüche und Insekten.

Dadurch behält der Trockensiphon seine Eigenschaften auch dann bei, wenn über längere Zeit kein Wasser durch ihn fließt. Man könnte daher annehmen, dass er eine bessere Lösung als ein Nasssiphon ist, bei dem das Wasser verdunsten könnte. Leider ist das nicht immer der Fall – ein Nachteil von Trockensiphons besteht darin, dass für ihre Öffnung ein Wasserstrom mit einer bestimmten Menge und Intensität erforderlich ist (wobei die Ableitung von Wasser weiterhin die Hauptaufgabe eines Ablaufs oder Kanalablaufs bleibt). Vereinfacht gesagt: Ist die Wassermenge zu gering, öffnet sich der Trockensiphon möglicherweise überhaupt nicht. Das Wasser sammelt sich dann anstatt abzufließen und verdunstet.

Aus diesem Grund können Trockensiphons beispielsweise in Garagen problematisch sein, wo meist nur das vom geparkten Fahrzeug eingebrachte Wasser abläuft. Anders verhält es sich, wenn der Garagenboden mit einem Schlauch gereinigt wird.

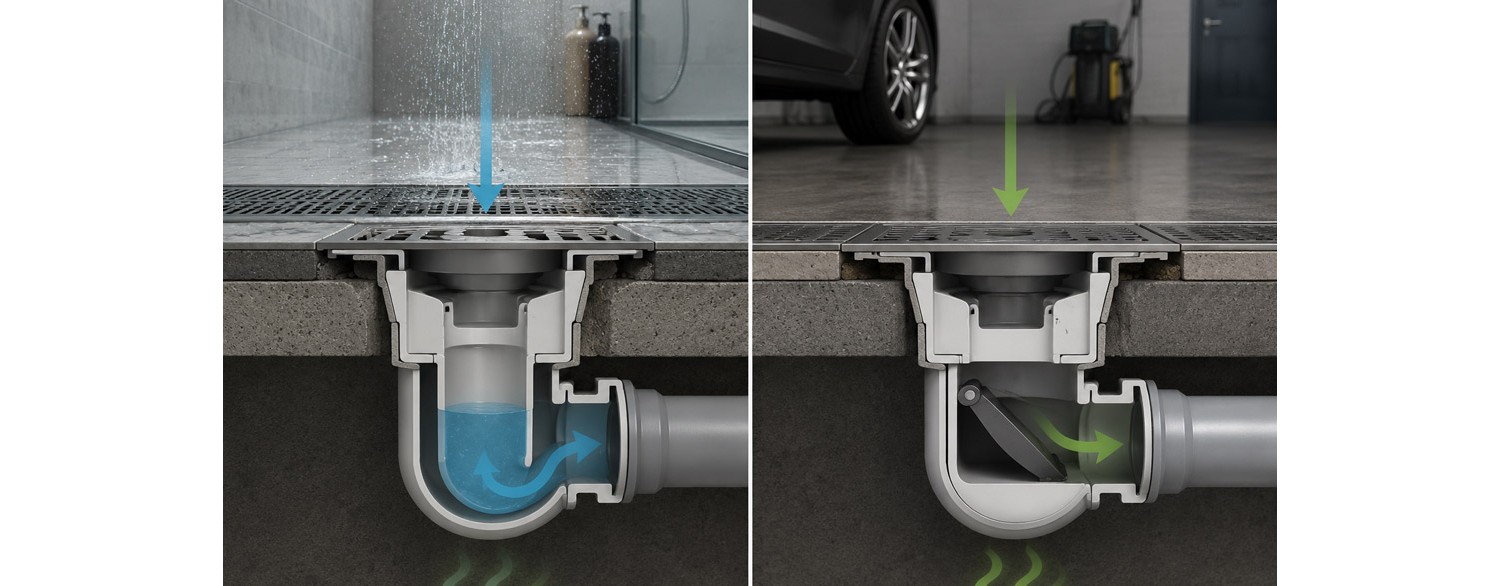

Die wichtigsten Unterschiede zwischen Trockensiphon und Nasssiphon

Der grundlegende Unterschied liegt in der Art und Weise, wie Gerüche aus der Kanalisation blockiert werden.

Der Nasssiphon verwendet eine Wasserschicht, die einen hydraulischen Verschluss bildet. Der Trockensiphon arbeitet mechanisch, ohne dass Wasser im Ablauf zurückgehalten werden muss.

In der Praxis bedeutet dies, dass ein Nasssiphon seine Funktion verlieren kann, wenn das Wasser verdunstet. Ein Trockensiphon bleibt dagegen auch bei längeren Nutzungspausen wirksam – benötigt jedoch häufig eine bestimmte Wassermenge bzw. Durchflussintensität, damit er sich überhaupt öffnet.

Nicht auf Lager

Industrielle Entwässerungsrinne aus Edelstahl 1 EXIT 1m-2m-3m | Variantenauswahl

DE-Entwässerungsrinne-1-EXIT-Variantenauswahl

159,99 €

View

Verlängerungsarm 1m für Entwässerung-Bodenablauf-Garagenablauf

DE-Arm-f-Ablauf-1m

59,99 €

In den Warenkorb

Nicht auf Lager

Ablaufgitter für Garage Heizraum Terrasse – Wasserablauf 1 EXIT | Variantenauswahl

DE-Gitter-für-Wasserablauf-1-EXIT

73,99 €

View

Wann sollte man einen Nasssiphon wählen?

Nasssiphons eignen sich am besten für Bereiche, in denen der Ablauf regelmäßig genutzt wird. Dazu gehören vor allem:

• Hausbäder,
• Küchen,
• Waschküchen,
• Wirtschaftsräume,
• Objekte mit dauerhafter Nutzung.

Der regelmäßige Wasserdurchfluss sorgt für den Erhalt des Wasserverschlusses und damit für einen wirksamen Schutz vor unangenehmen Gerüchen.

Traditioneller Nass-Bodensiphon ohne Risiko der Wasserverdunstung

Wenn Sie sich für einen Garagenablauf entscheiden und nicht genau wissen, welcher Siphon verwendet werden soll, gibt es auch die Möglichkeit, einen Nasssiphon in der Rohrleitung so auszuführen, dass eine Verdunstung des Wassers verhindert wird. Dadurch wird sein größter Nachteil beseitigt.

Es genügt, einen Siphon aus PVC-Bögen zu konstruieren, sodass verdunstendes Wasser – bereits als Wasserdampf – nicht direkt entweichen kann. Der Dampf kondensiert dann an den Rohrwänden und fließt zurück in den Siphon. Es genügt, einen solchen U-förmigen Bodensiphon etwas vom Kanalablauf entfernt zu platzieren.

• Mehr zu diesem Thema finden Sie im Beitrag: Wie bereitet man einen Bodensiphon richtig vor?

Kann man Trockensiphon und Nasssiphon kombinieren?

Ja. In vielen modernen Bodenabläufen und Linienentwässerungen kommen hybride Lösungen zum Einsatz, wobei es sich meist um werkseitig gefertigte Systeme handelt. Diese kombinieren einen klassischen Wasserverschluss mit einer zusätzlichen Membran oder einem mechanischen Ventil.

Eine solche Kombination bietet maximalen Schutz vor unangenehmen Gerüchen, selbst wenn der Siphon teilweise austrocknet.

Zusammenfassung

Sowohl Nasssiphons als auch Trockensiphons schützen Räume wirksam vor unangenehmen Gerüchen aus der Kanalisation. Die Wahl der geeigneten Lösung sollte in erster Linie von der Nutzungshäufigkeit des Ablaufs abhängen. In regelmäßig genutzten Bereichen eignet sich ein klassischer Nasssiphon hervorragend. Wird der Ablauf jedoch nur gelegentlich genutzt, ist ein Trockensiphon die deutlich bessere Wahl, da er seine volle Funktionalität auch nach vielen Wochen ohne Wasserdurchfluss beibehält.
