108-Platten-Wärmetauscher von Nordic Tec mit Flanschanschlüssen in der Größe DN65. Nachfolgend die Details:

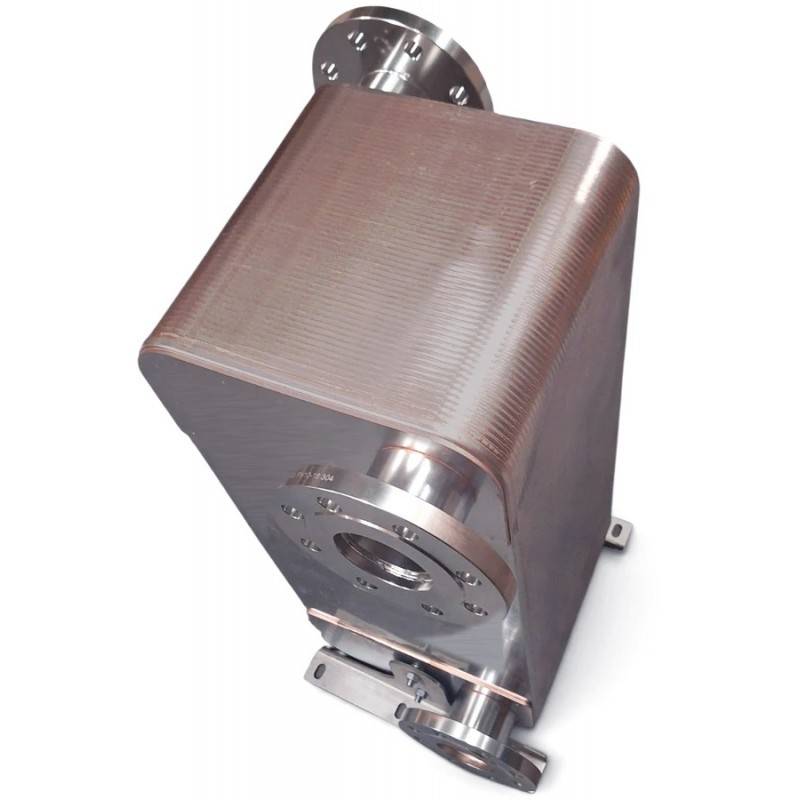

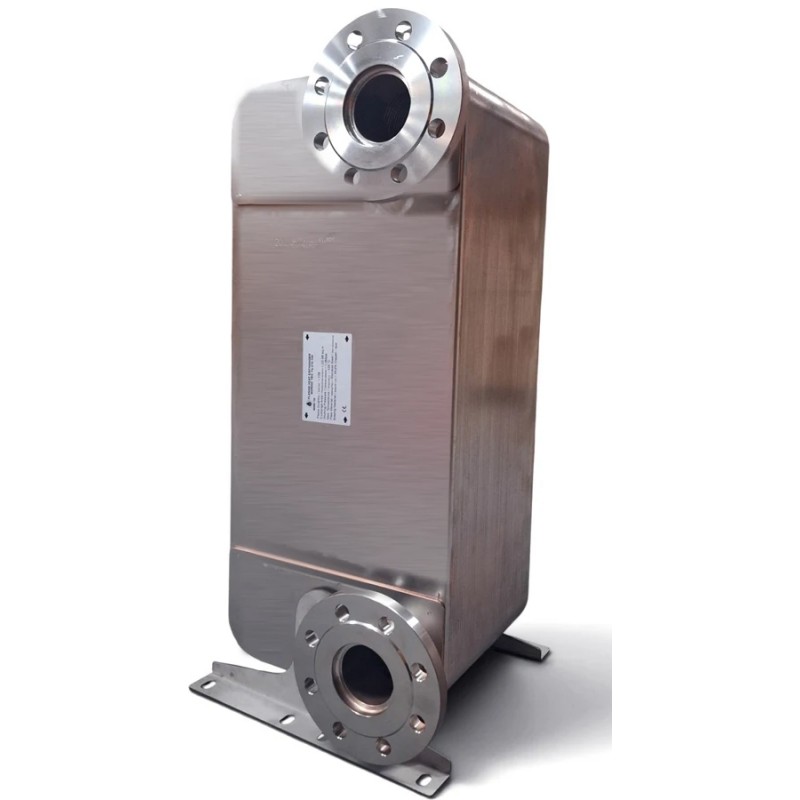

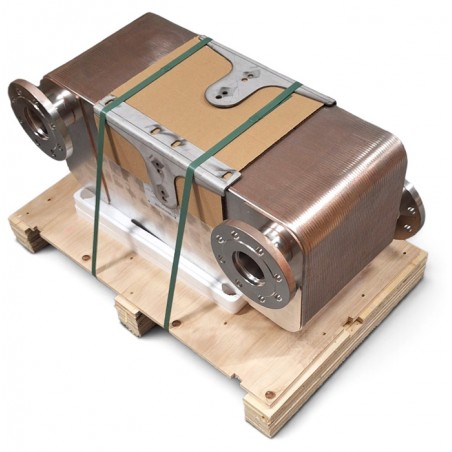

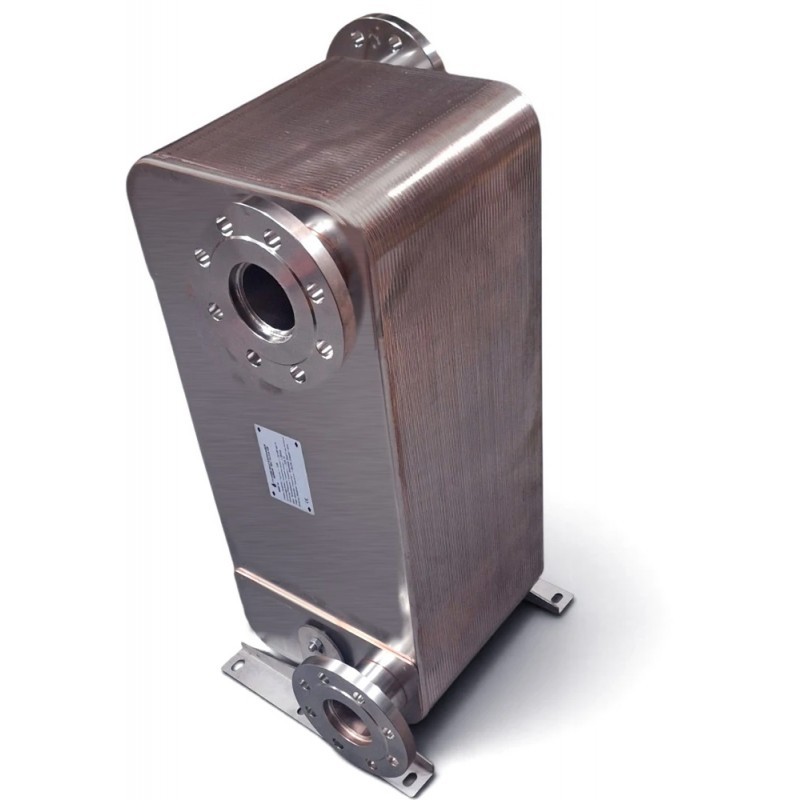

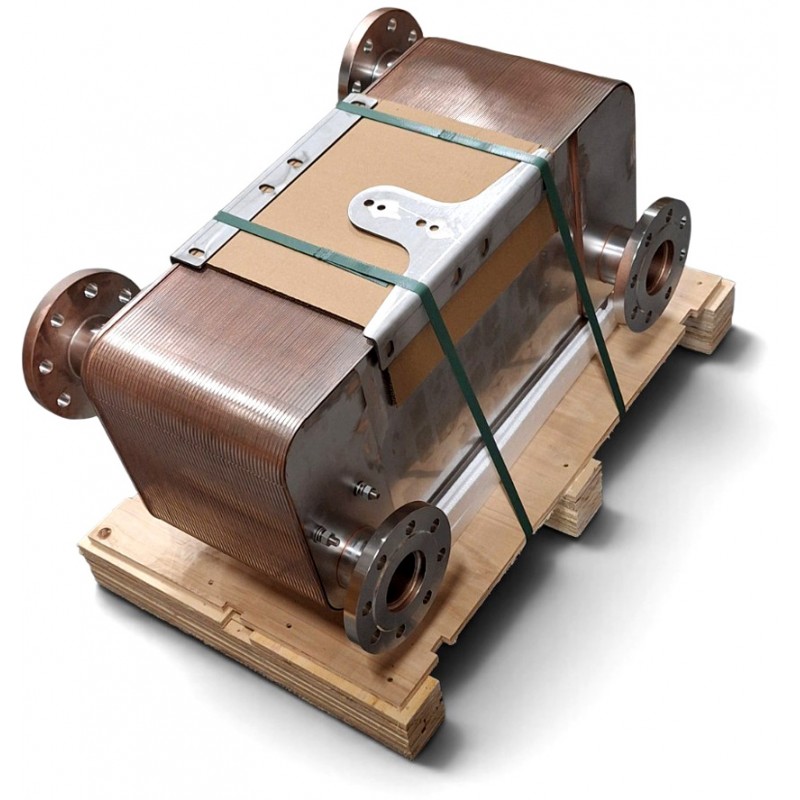

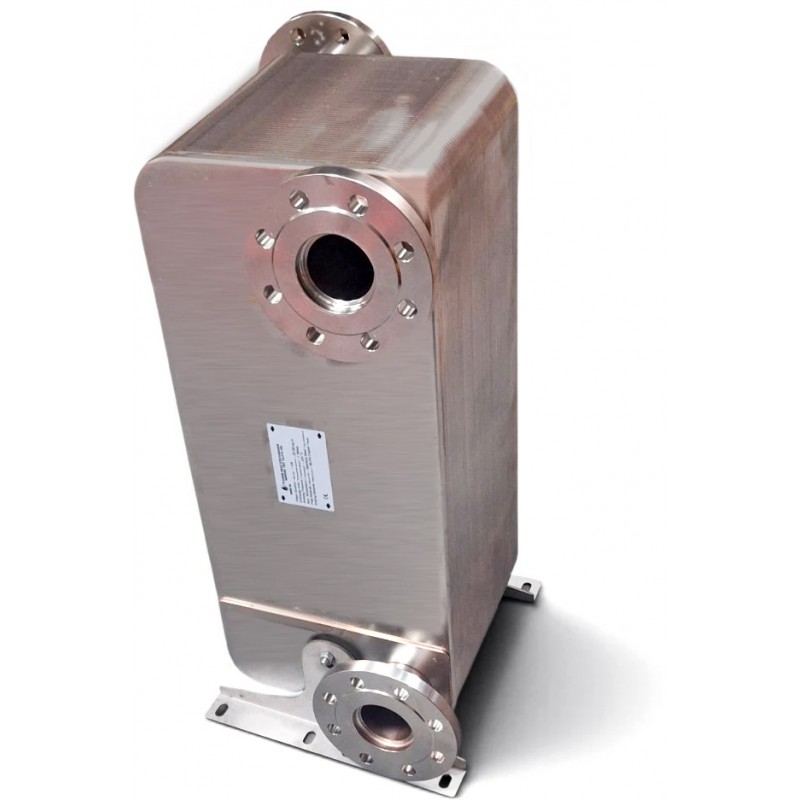

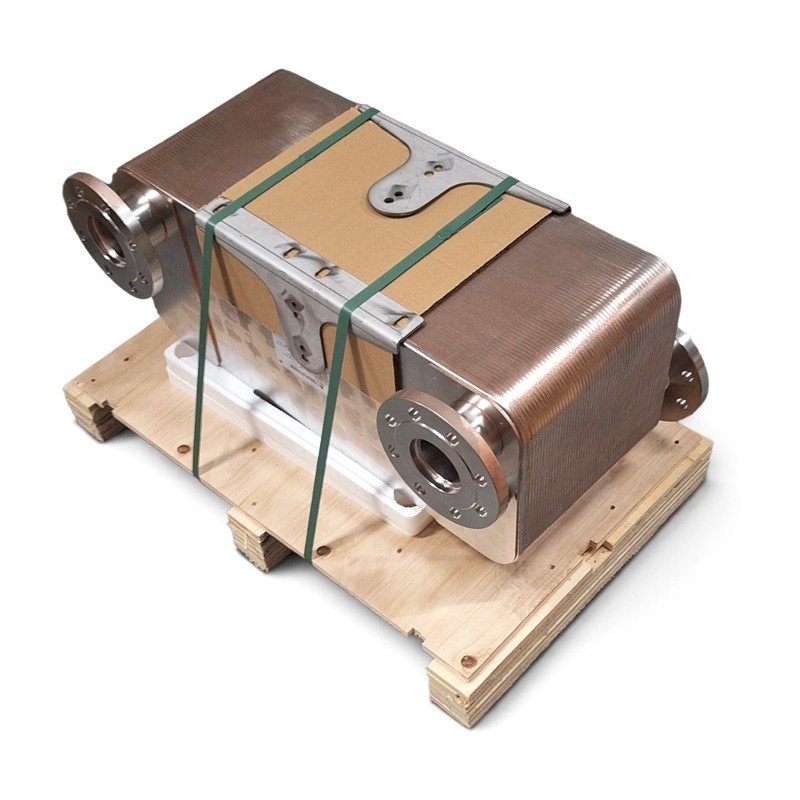

Die Bilder dienen nur zur Veranschaulichung und können einen Wärmetauscher mit einer ähnlichen Plattenanzahl zeigen. Die technische Beschreibung ist verbindlich.
☑️✅ Kontaktieren Sie uns – wir erstellen Ihnen ein Angebot mit detaillierten Lieferinformationen.
Nordic Tec · größtes Modell mit Flanschen DN65
108 Platten sind das Maximum, das die Serie Fa-210 mit 2,5"-Anschlüssen bietet. Ist die Anlage bereits mit Rohrleitungen und Armaturen in DN65 ausgeführt, liefert der Fa-210-108 die größtmögliche Wärmeübertragungsfläche – ohne Umbau der Rohrleitungen auf DN80.
22,68 m² Wärmeübertragungsfläche
108 Platten aus Edelstahl 316
275 mm Tiefe des Plattenpakets
PN16 Flansche EN 1092-1
Alle vier Modelle haben dieselben Flansche, denselben Anschlussabstand und dieselbe Höhe. Sie unterscheiden sich in der Anzahl der Platten – und damit in Wärmeübertragungsfläche und Tiefe.
Modernisierung einer Heizzentrale mit DN65-Rohren
Sie ersetzen einen alten Wärmetauscher oder erhöhen die Leistung der Übergabestation, die Rohrleitungen und Armaturen in DN65 bleiben erhalten. Der Wärmetauscher wird ohne Umbau der Armaturen montiert.
Flächenreserve bei niedrigen Temperaturen
Bei geringer Temperaturdifferenz zwischen den Kreisläufen wird mehr Wärmeübertragungsfläche benötigt. 22,68 m² helfen, die Leistung auch bei niedrigerer Vorlauftemperatur zu halten.
Hoher Warmwasserbedarf
Mehrfamilienhäuser, Hotels, Sportstätten und Produktionsbetriebe mit großer Trinkwarmwasser-Entnahme.
| Aufbau und Anschlüsse | |
|---|---|
| Anzahl / Stärke der Platten | 108 Platten - 0,4 mm (jede Platte) |
| Plattenmaterial | Edelstahl 316 |
| Lot | Kupfer 99,9 % Cu, vakuumgelötet |
| Anschlüsse | 4 × Flansch DN65 (2,5"), EN 1092-1 Typ 01, PN10/PN16 – je zwei vorne (F2, F4) und hinten (Q1, Q3) |
| Betriebsparameter | |
| Wärmeübertragungsfläche | 22,68 m² (0,210 m² / Platte) |
| Nenndurchfluss | 120 m³/h |
| Betriebsdruck / Prüfdruck | 10 bar / 20 bar |
| Temperaturbereich | -190 / +225 °C |
| Strömungsführung | Gegenstrom |
| Abmessungen | |
| Breite × Höhe der Platte | 319 × 736 mm |
| Tiefe des Plattenpakets | 275 mm (±3 mm), ohne Flansche |
| Anschlussabstand | 188 × 603 mm |
| Grundfläche mit Standfüßen | Breite 358 mm, Standfüße im Lieferumfang |
Maße in mm. Die Tiefe des Plattenpakets beträgt bei 108 Platten (NP = 108) 275 mm.
AISI 316
Edelstahl mit Molybdänzusatz und höherer Korrosionsbeständigkeit als der Standardstahl 304. Er empfiehlt sich, wenn die Wasserqualität in der Anlage schwieriger zu halten ist. Eine Wasseraufbereitung ersetzt er jedoch nicht. Das Produkt ist nicht für Grundwasser bestimmt.
1Erforderliche Leistung des Wärmetauschers in kW
2Vor- und Rücklauftemperaturen auf der Primär- und Sekundärseite
3Art des Mediums – Wasser oder Glykol (Art und Konzentration)
4Zulässiger Druckverlust auf beiden Seiten
Reinigung. Dank der Flansche lässt sich der Wärmetauscher für eine chemische Spülung leicht abtrennen. Absperrventile auf beiden Seiten verkürzen diesen Vorgang auf ein Minimum. Regelmäßiges Entkalken schützt vor Leistungsverlust und Undichtigkeiten.
Medien. Nur für Flüssig-Flüssig-Kreisläufe. Klassische Anwendung ist Wasser oder Wasser mit Glykol. Der Wärmetauscher ist nicht für Gase, F-Gase und Kältemittel bestimmt und auch nicht für unbehandeltes Wasser, Brunnen-, Regen-, Fluss-, Salz- oder demineralisiertes Wasser. Für die Beheizung von Schwimmbecken ist er ebenfalls nicht vorgesehen.
Warum gibt es kein DN65-Modell mit mehr Platten?
So ist die Serie Fa-210 aufgebaut: Flansche DN65 haben die Modelle bis 108 Platten, ab 120 Platten werden größere Flansche DN80 verwendet, die zu den größeren Plattenpaketen passen.
Ich brauche mehr als 22,68 m² – welches Modell?
Als Nächstes folgt der Fa-210-120 mit Flanschen DN80 (3") und 25,20 m². Das größte Modell der Serie, der Fa-210-156, hat 32,76 m².
Wie viel Platz wird für die Montage benötigt?
Das Plattenpaket selbst misst 319 × 736 × 275 mm, die Grundfläche mit Standfüßen ist 358 mm breit. Die Flansche stehen vorne und hinten über – planen Sie daher auch Platz für die Gegenflansche und einen freien Zugang zu den Schrauben auf beiden Seiten ein.
Sie benötigen weitere Informationen?
Senden Sie uns die Parameter Ihrer Anlage. Wir prüfen, ob 108 Platten ausreichen oder ob ein größeres Modell sinnvoller ist.
