Nordic Tec · Serie Fa-210

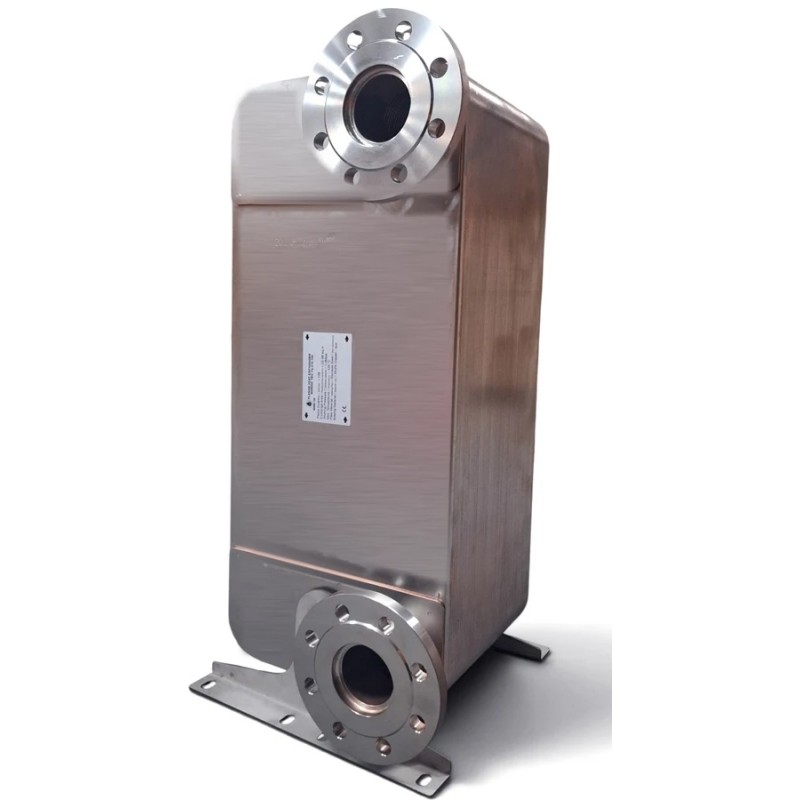

Flansch-Wärmetauscher Nordic Tec Fa-210-64 – Flansche DN65
Gelöteter Plattenwärmetauscher mit Flanschen statt Gewinde. Er wird direkt an Flanscharmaturen und Rohrleitungen angeschlossen – in großen Heizzentralen, Fernwärme-Übergabestationen und Industrieanlagen.
EN 1092-1 Typ 01 PN10/PN16 Edelstahl 316 Standfüße inklusivekonform mit der Druckgeräterichtlinie (PED)
Warum ein Wärmetauscher mit Flanschanschluss?

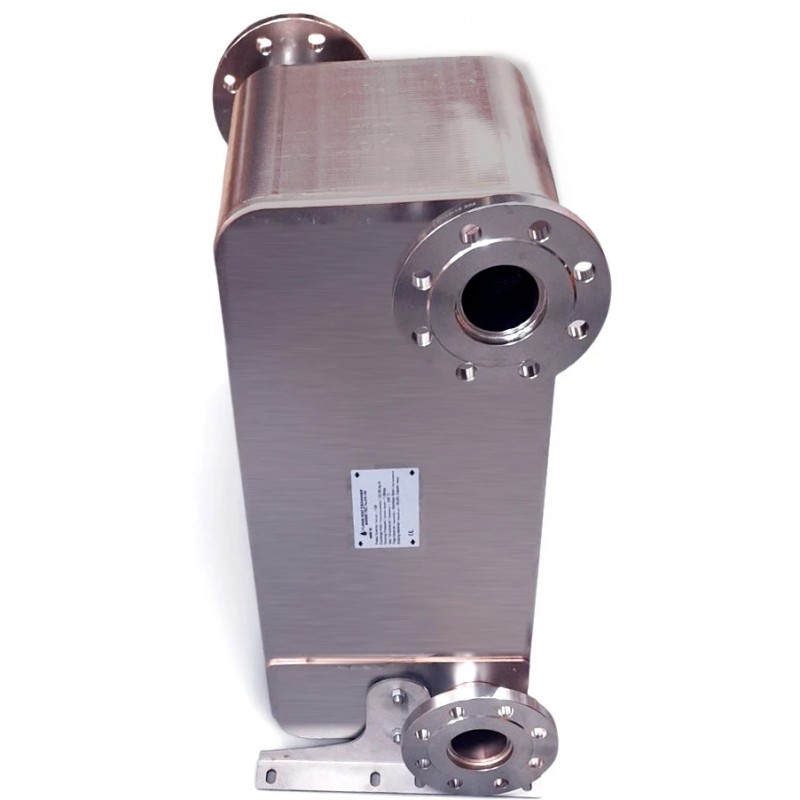

Flansch DN65
Voller Querschnitt ohne Reduzierung
Die vier 2,5"-Flansche passen zu gängigen Flanscharmaturen. Sie brauchen keine Reduzierstücke oder Gewindeübergänge, die den Druckverlust und das Risiko von Undichtigkeiten erhöhen.

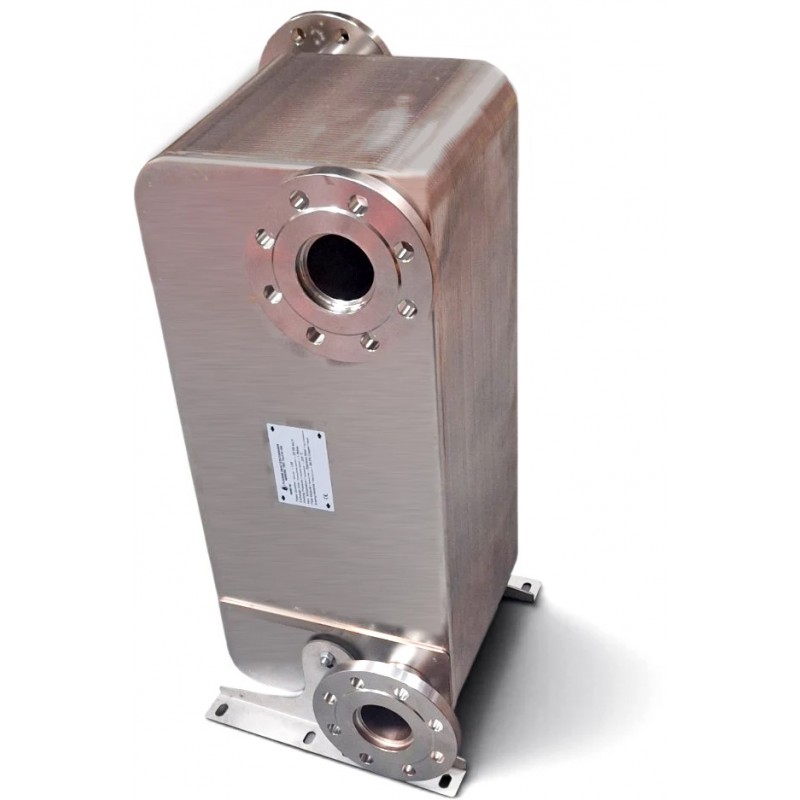

Beidseitiger Wärmetauscher 2 + 2
Anschlüsse auf beiden Seiten
Zwei Flansche auf der vorderen Platte (F2, F4) und zwei auf der hinteren (Q1, Q3). Jeder Kreislauf wird von einer anderen Seite angeschlossen – das sorgt für eine übersichtliche Rohrführung in der Heizzentrale.
Große Plattenfläche: 13,44 m²
Große Wärmeübertragungsfläche
64 geprägte Platten mit je 0,210 m² erzeugen eine turbulente Strömung. Das ergibt eine effiziente Wärmeübertragung bei vergleichsweise geringem Druckverlust.
Technische Daten Nordic Tec Fa-210-64
| Anzahl der Platten |
64 |
| Anschlüsse |
4 × Flansch DN65 (2,5"), EN 1092-1 Typ 01, PN10/PN16 |
| Wärmeübertragungsfläche |
13,44 m² (0,210 m² / Platte) |
| Nenndurchfluss |
120 m³/h |
| Betriebsdruck / Prüfdruck |
10 bar / 20 bar |
| Temperaturbereich |
-190 / +225 °C |
| Plattenmaterial |
Edelstahl 316, Stärke 0,4 mm |
| Lot |
Kupfer 99,9 % Cu, im Vakuumofen gelötet |
| Anschlussart |
Gegenstrom |
| Abmessungen (B × H) |
319 × 736 mm, Grundfläche mit Standfüßen 358 mm |
| Anschlussabstand |
188 × 603 mm |
| Tiefe |
168 mm (±3 mm) |

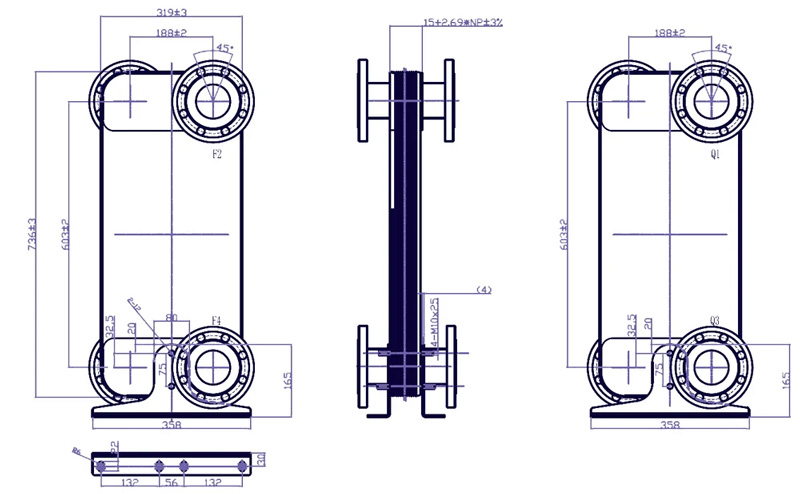

Maße in mm. F2/F4 – Anschlüsse vorne, Q1/Q3 – hinten. Die Tiefe hängt von der Anzahl der Platten (NP) ab.
Einsatzbereiche des Fa-210-64
✓ Fernwärme-Übergabestationen und Systemtrennung von Heizkreisen in großen Gebäuden
✓ Heizzentralen in Wohn-, Gewerbe- und Industriegebäuden
✓ Trinkwassererwärmung bei hohem Warmwasserbedarf
✓ Medien Wasser–Wasser oder Wasser mit Glykolzusatz
Montage Schritt für Schritt
1 Planen Sie einen Platz mit Zugang von beiden Seiten. Die Anschlüsse liegen vorne und hinten, deshalb kann der Wärmetauscher nicht wie ein Gewindemodell der Serie Ba direkt an der Wand stehen.
2 Stellen Sie den Wärmetauscher auf die Standfüße auf einen ebenen Boden oder ein Fundament.
3 Schließen Sie die Kreisläufe im Gegenstrom an – über Gegenflansche DN65 nach EN 1092-1, mit Dichtungen und Schrauben für PN16.
4 Bauen Sie einen Filter und Absperrventile ein, damit sich der Wärmetauscher leicht von Kalk und Ablagerungen reinigen lässt.
Die gesamte Serie Nordic Tec Fa-210
Modelle bis 108 Platten haben Flansche DN65, ab Fa-210-120 Flansche DN80 (3").
| Modell |
Platten |
Anschluss |
Fläche |
Tiefe |
| Fa-210-64 ◀ |
64 |
DN65 |
13,44 m² |
168 mm |
| Fa-210-80 |
80 |
DN65 |
16,80 m² |
207 mm |
| Fa-210-94 |
94 |
DN65 |
19,74 m² |
240 mm |
| Fa-210-108 |
108 |
DN65 |
22,68 m² |
275 mm |
| Fa-210-120 |
120 |
DN80 |
25,20 m² |
303 mm |
| Fa-210-132 |
132 |
DN80 |
27,72 m² |
332 mm |
| Fa-210-144 |
144 |
DN80 |
30,24 m² |
361 mm |
| Fa-210-156 |
156 |
DN80 |
32,76 m² |
390 mm |
Vor der Bestellung – wichtige Einschränkungen
• Nur für Flüssig-Flüssig-Kreisläufe: Der Wärmetauscher ist nicht für Gase, F-Gase oder Kältemittel bestimmt.
• Keine Medien, die Edelstahl oder Kupfer angreifen, z. B. unbehandeltes Wasser, Brunnen-, Regen-, Fluss- oder Salzwasser, demineralisiertes Wasser und Wasser mit Poolchemie.
• Der Fa-210 ist nicht für die Beheizung von Schwimmbecken vorgesehen.
Häufige Fragen
Worin unterscheidet sich der Fa-210 von den Wärmetauschern der Serie Ba?
Das Funktionsprinzip ist identisch. Der Fa-210 hat Flansche statt Gewinde und Anschlüsse auf beiden Seiten – und ist die größte Serie von Nordic Tec. In der Praxis wird er nur in großen Anlagen eingesetzt.
Welche Flansche passen zum Fa-210-64?
Gegenflansche DN65 nach EN 1092-1 mit Nenndruck PN10 oder PN16 – glatte Flansche (Typ 01) oder Vorschweißflansche (Typ 11). Beide haben dieselben Anschlussmaße.
Was bedeutet die Bezeichnung Fa-210-64?
„Fa“ steht für einen Plattenwärmetauscher aus Edelstahl mit Flanschanschlüssen, „210“ für 0,210 m² Wärmeübertragungsfläche pro Platte und „64“ für die Anzahl der Platten.
