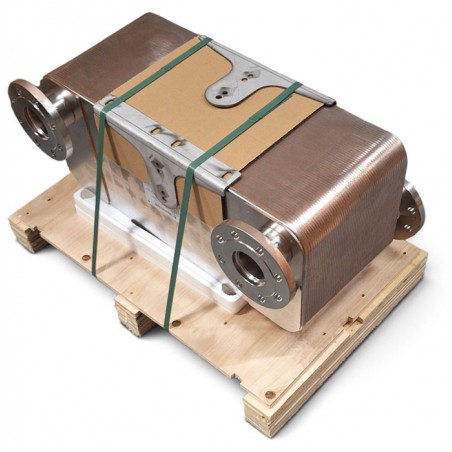

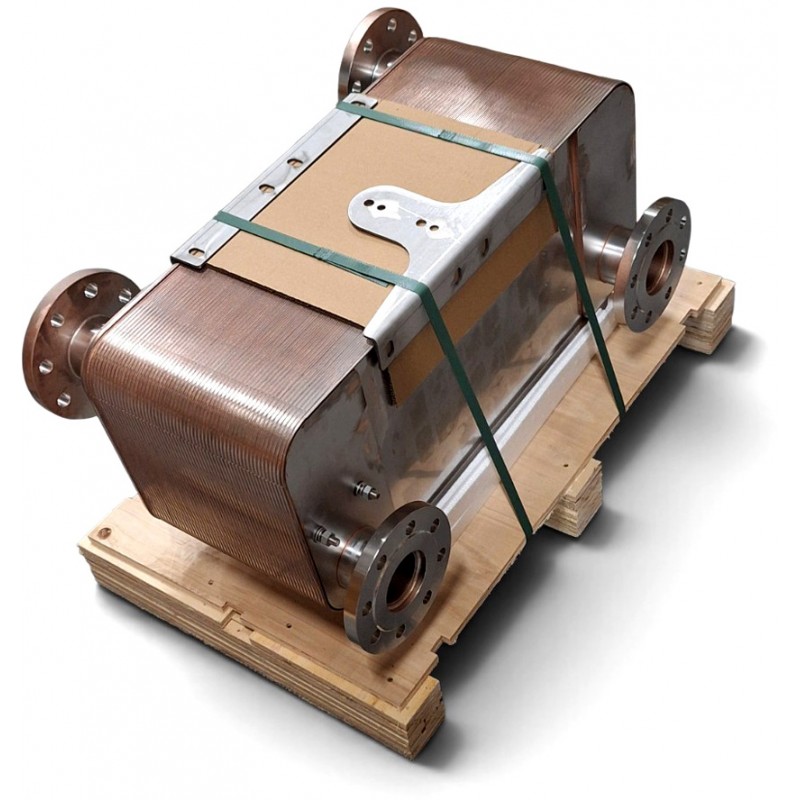

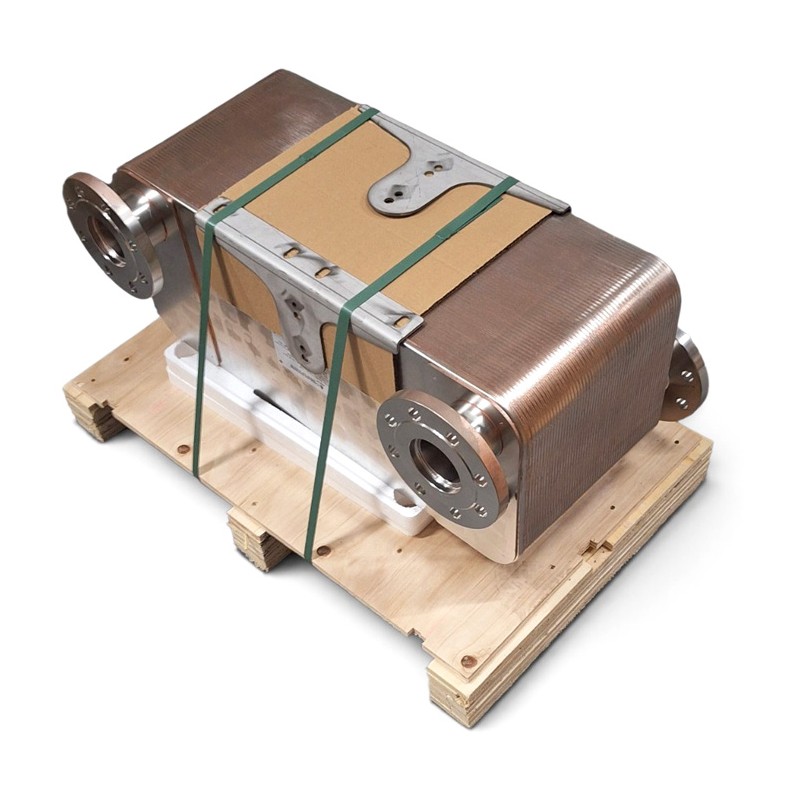

94-Platten-Wärmetauscher von Nordic Tec mit Flanschanschlüssen in der Größe DN65. Nachfolgend die Details:
Die Bilder dienen nur zur Veranschaulichung und können einen Wärmetauscher mit einer ähnlichen Plattenanzahl zeigen. Die technische Beschreibung ist verbindlich.
☑️✅ Kontaktieren Sie uns – wir erstellen Ihnen ein Angebot mit detaillierten Lieferinformationen.
Nordic Tec · Serie Fa-210
Gelöteter Plattenwärmetauscher mit Flanschen statt Gewinde. Er wird direkt an Flanscharmaturen und Rohrleitungen angeschlossen – in großen Heizzentralen, Fernwärme-Übergabestationen und Industrieanlagen.
EN 1092-1 Typ 01 PN10/PN16 Edelstahl 316 Standfüße inklusivekonform mit der Druckgeräterichtlinie
DN65
Voller Querschnitt ohne Reduzierung
Die vier 2,5"-Flansche passen zu gängigen Flanscharmaturen. Sie brauchen keine Reduzierstücke oder Gewindeübergänge, die den Druckverlust und das Risiko von Undichtigkeiten erhöhen.
2 + 2
Anschlüsse auf beiden Seiten

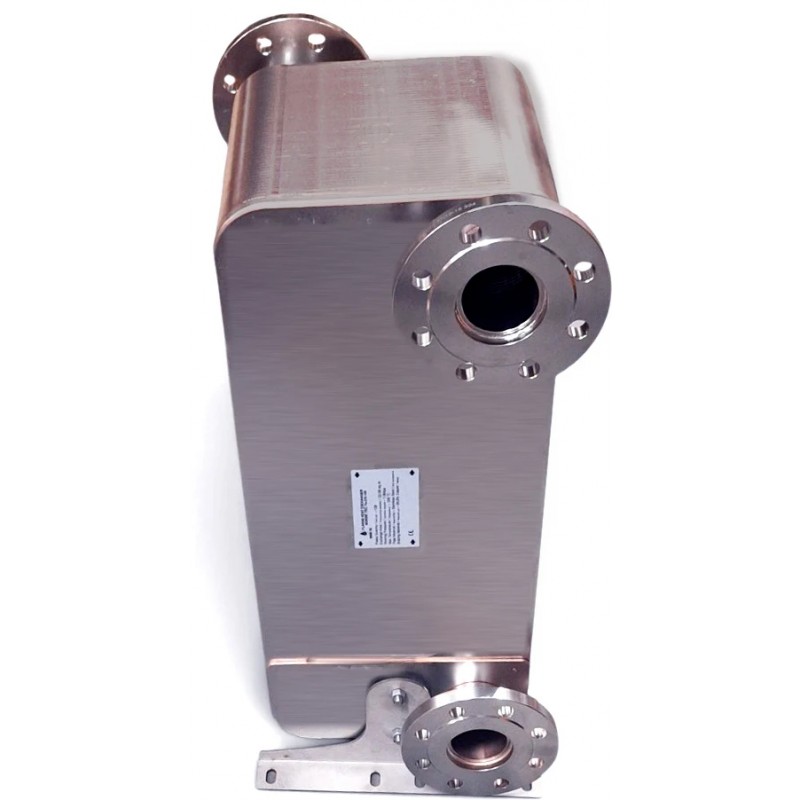

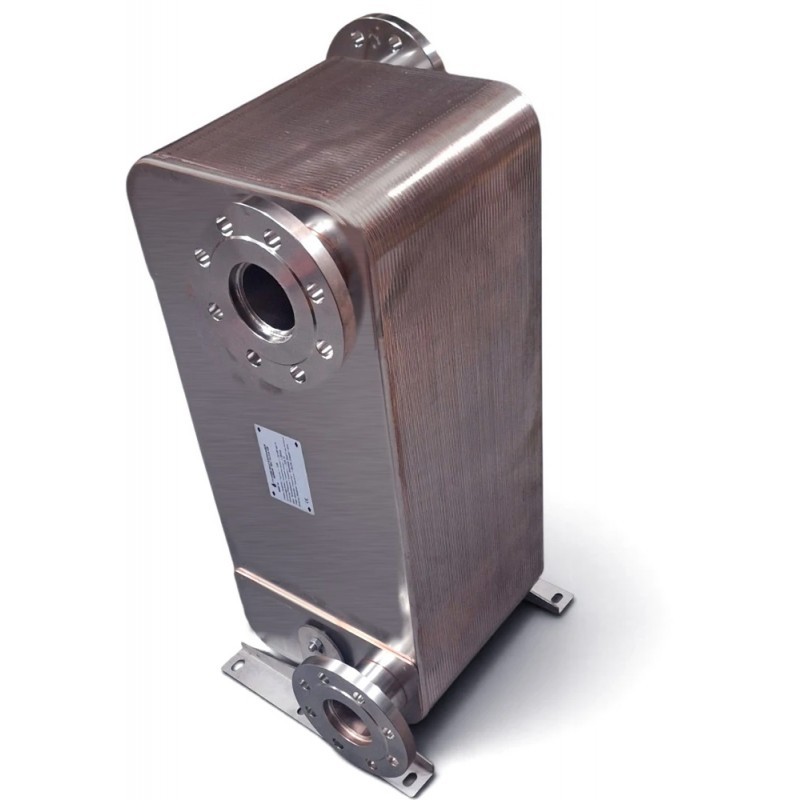

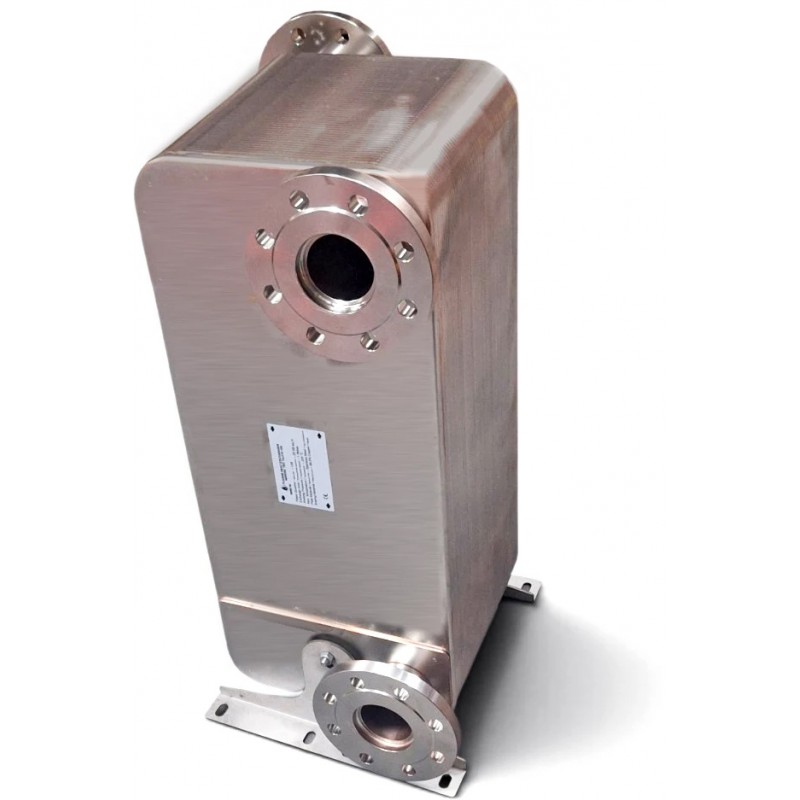

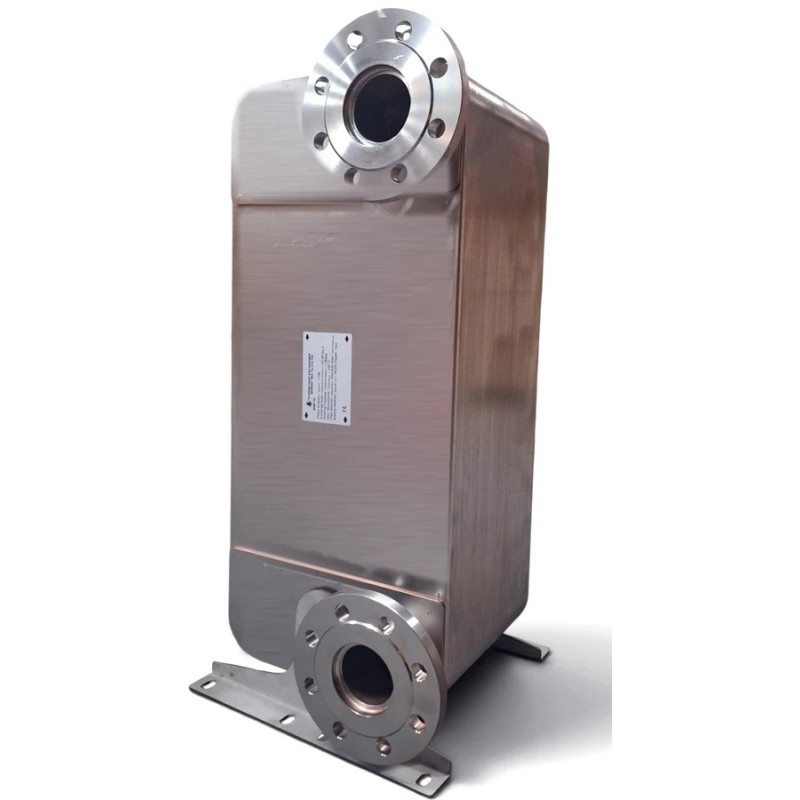

Zwei Flansche auf der vorderen Platte (F2, F4) und zwei auf der hinteren (Q1, Q3). Jeder Kreislauf wird von einer anderen Seite angeschlossen – das sorgt für eine übersichtliche Rohrführung in der Heizzentrale.
19,74 m²
Große Wärmeübertragungsfläche
94 geprägte Platten mit je 0,210 m² erzeugen eine turbulente Strömung. Das ergibt eine effiziente Wärmeübertragung bei vergleichsweise geringem Druckverlust. Das Modell mit 94 Platten hat eine um ca. 18 % größere Wärmeübertragungsfläche als der Fa-210-80 und eine um 47 % größere als der Fa-210-64 – bei denselben Anschlüssen DN65.
| Anzahl der Platten | 94 |
|---|---|
| Anschlüsse | 4 × Flansch DN65 (2,5"), EN 1092-1 Typ 01, PN10/PN16 |
| Wärmeübertragungsfläche | 19,74 m² (0,210 m² / Platte) |
| Nenndurchfluss | 120 m³/h |
| Betriebsdruck / Prüfdruck | 10 bar / 20 bar |
| Temperaturbereich | -190 / +225 °C |
| Plattenmaterial | Edelstahl 316, Stärke 0,4 mm |
| Lot | Kupfer 99,9 % Cu, im Vakuumofen gelötet |
| Anschlussart | Gegenstrom |
| Abmessungen (B × H) | 319 × 736 mm, Grundfläche mit Standfüßen 358 mm |
| Anschlussabstand | 188 × 603 mm |
| Tiefe | 240 mm (±3 mm) |
Maße in mm. F2/F4 – Anschlüsse vorne, Q1/Q3 – hinten. Die Tiefe hängt von der Anzahl der Platten (NP) ab.
✓ Fernwärme-Übergabestationen und Systemtrennung von Heizkreisen in großen Gebäuden
✓ Heizzentralen in Wohn-, Gewerbe- und Industriegebäuden
✓ Trinkwassererwärmung bei hohem Warmwasserbedarf
✓ Medien Wasser–Wasser oder Wasser mit Glykolzusatz
1 Planen Sie einen Platz mit Zugang von beiden Seiten. Die Anschlüsse liegen vorne und hinten, deshalb kann der Wärmetauscher nicht wie ein Gewindemodell der Serie Ba direkt an der Wand stehen.
2 Stellen Sie den Wärmetauscher auf die Standfüße auf einen ebenen Boden oder ein Fundament.
3 Schließen Sie die Kreisläufe im Gegenstrom an – über Gegenflansche DN65 nach EN 1092-1, mit Dichtungen und Schrauben für PN16.
4 Bauen Sie Filter und Absperrventile ein, damit sich der Wärmetauscher leicht von Kalk und Ablagerungen reinigen lässt.
Modelle bis 108 Platten haben Flansche DN65, ab Fa-210-120 Flansche DN80 (3").
| Modell | Platten | Anschluss | Fläche | Tiefe |
|---|---|---|---|---|
| Fa-210-64 | 64 | DN65 | 13,44 m² | 168 mm |
| Fa-210-80 | 80 | DN65 | 16,80 m² | 207 mm |
| Fa-210-94 ◀ | 94 | DN65 | 19,74 m² | 240 mm |
| Fa-210-108 | 108 | DN65 | 22,68 m² | 275 mm |
| Fa-210-120 | 120 | DN80 | 25,20 m² | 303 mm |
| Fa-210-132 | 132 | DN80 | 27,72 m² | 332 mm |
| Fa-210-144 | 144 | DN80 | 30,24 m² | 361 mm |
| Fa-210-156 | 156 | DN80 | 32,76 m² | 390 mm |
Vor der Bestellung – wichtige Einschränkungen
• Nur für Flüssig-Flüssig-Kreisläufe: Der Wärmetauscher ist nicht für Gase, F-Gase oder Kältemittel bestimmt.
• Keine Medien, die Edelstahl oder Kupfer angreifen, z. B. unbehandeltes Wasser, Brunnen-, Regen-, Fluss- oder Salzwasser, demineralisiertes Wasser und Wasser mit Poolchemie.
• Der Fa-210 ist nicht für die Beheizung von Schwimmbecken vorgesehen.
• Bei trägen Wärmequellen (z. B. Kamin mit Wassertasche) droht bei einem zu kleinen Wärmetauscher eine Überhitzung der Anlage. Im Zweifelsfall fragen Sie uns nach einer Auslegung.
Worin unterscheidet sich der Fa-210 von den Wärmetauschern der Serie Ba?
Das Funktionsprinzip ist identisch. Der Fa-210 hat Flansche statt Gewinde und Anschlüsse auf beiden Seiten – und ist die größte Serie von Nordic Tec.
Welche Flansche passen zum Fa-210-94?
Gegenflansche DN65 nach EN 1092-1 mit Nenndruck PN10 oder PN16 – glatte Flansche (Typ 01) oder Vorschweißflansche (Typ 11). Beide haben dieselben Anschlussmaße.
Was bedeutet die Bezeichnung Fa-210-94?
„Fa“ steht für einen Plattenwärmetauscher aus Edelstahl mit Flanschanschlüssen, „210“ für 0,210 m² Wärmeübertragungsfläche pro Platte und „94“ für die Anzahl der Platten.
Sie wissen nicht, welches Modell passt?
Senden Sie uns die Leistung und die Temperaturen der Kreisläufe – wir wählen den passenden Wärmetauscher für Ihre Anlage aus.
