Hydraulische Weiche STN25 70 kW - für 3 Heizkreise

Kundenbewertungen lesen (1)

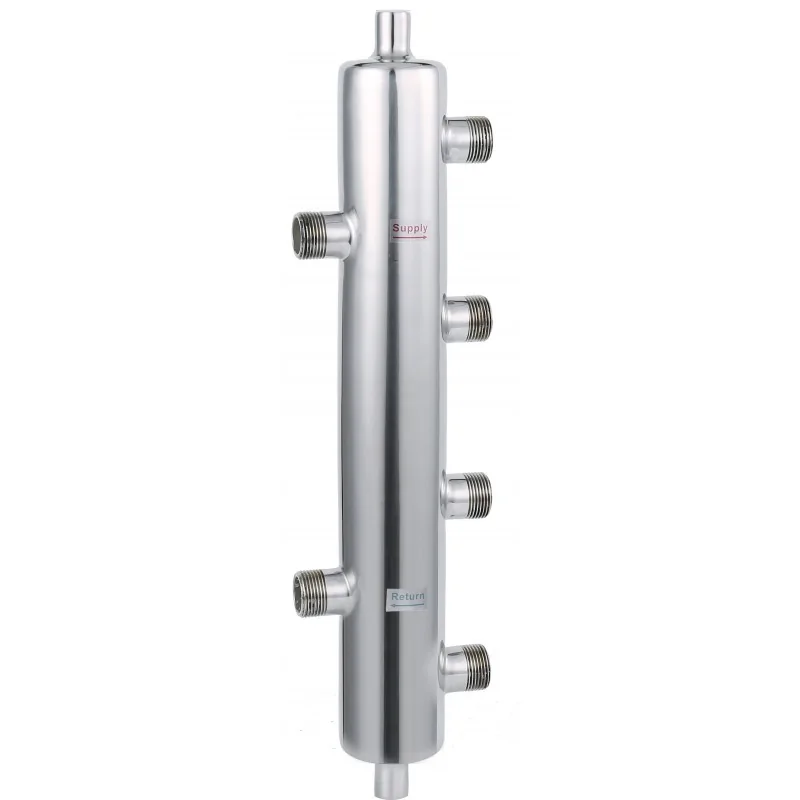

Nordic Tec Hydraulische Weiche für 3 Heizkreise - für Heizung SNT25

mit Ablassventil und Entlüftung

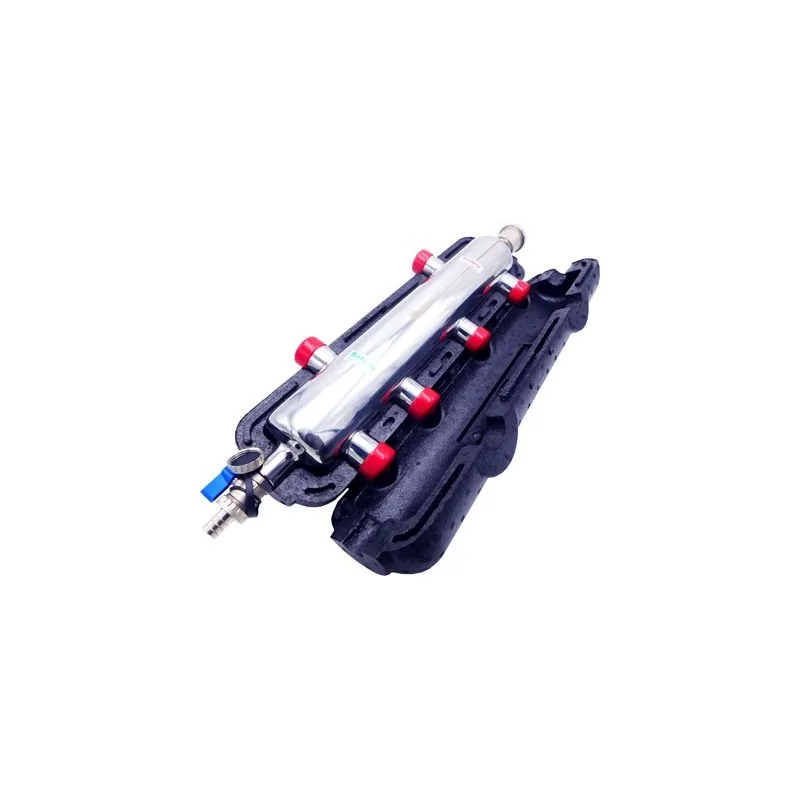

Es enthält auch Zubehör wie ein Ablaufventil, ein Entlüftungsventil und Wandhalterungselemente.

    • Anschlüsse für 1 Zoll
    • Zubehöranschlüsse für 1/2 Zoll (Innengewinde) - für Entlüftungsventil und Ablassventil
    • Maximaler Durchfluss von 4,0 m3/h.
    • Maximale Leistung von 70 kW bei ΔT = 15K.
    • Maximal zulässige Betriebstemperatur des Kupplungsgehäuses (ohne zusätzliches Zubehör und Isolierung) beträgt 110°C.
    • Maximal zulässige Glykol-Konzentration von 50%.
    • Das Kupplungsgehäuse besteht aus verzinktem Stahl.
    • Zusätzliches Zubehör im Set enthalten: Entlüftungsventil und Ablassventil.

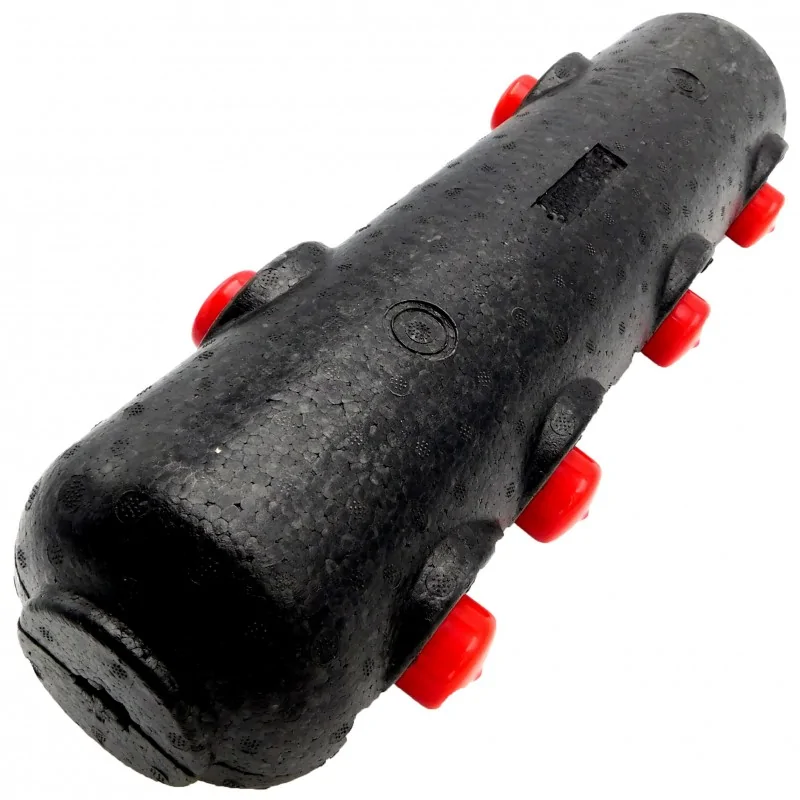

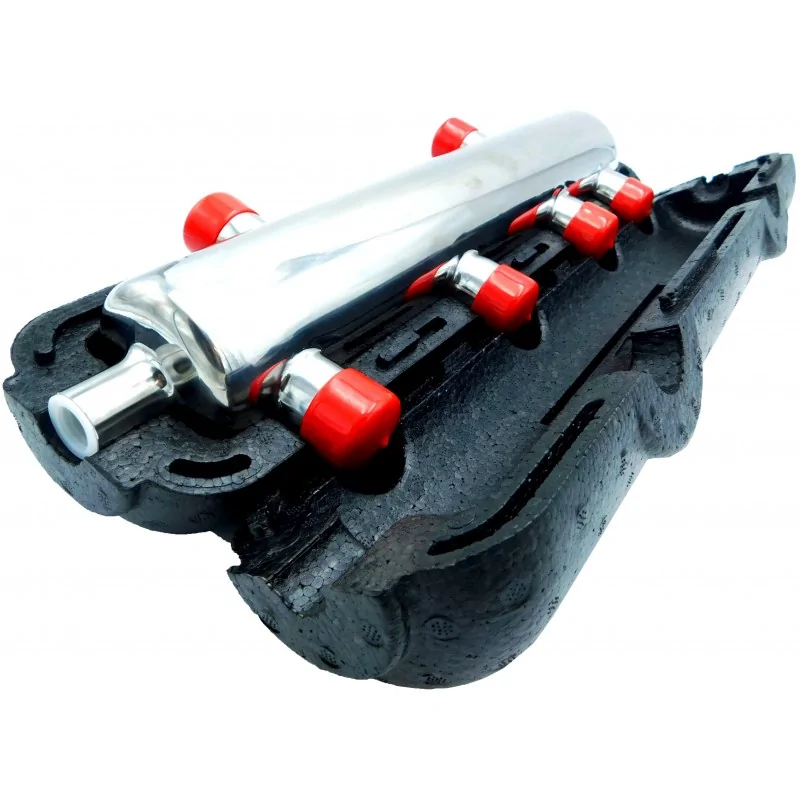

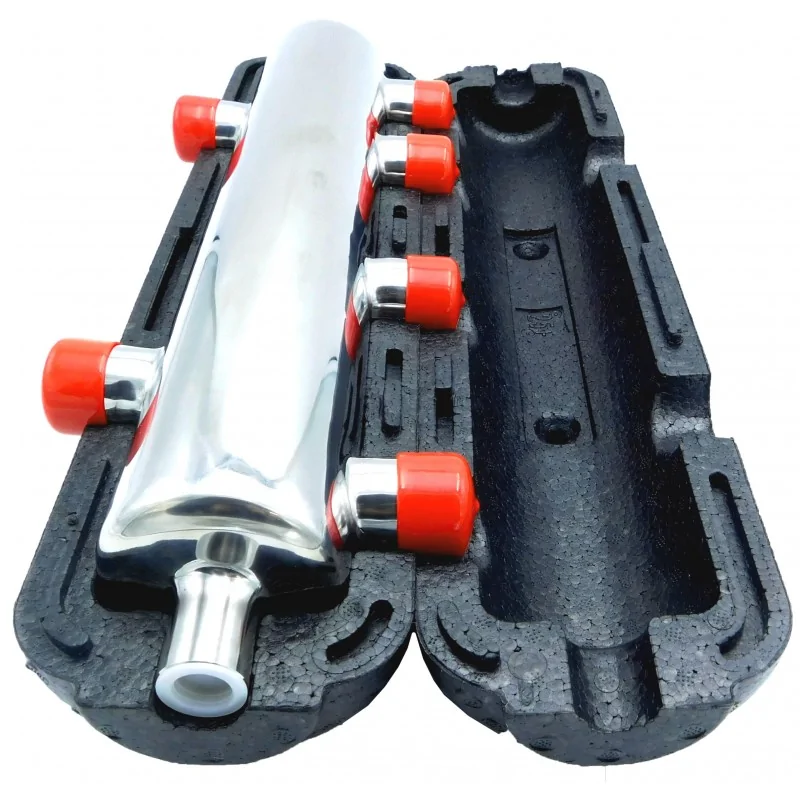

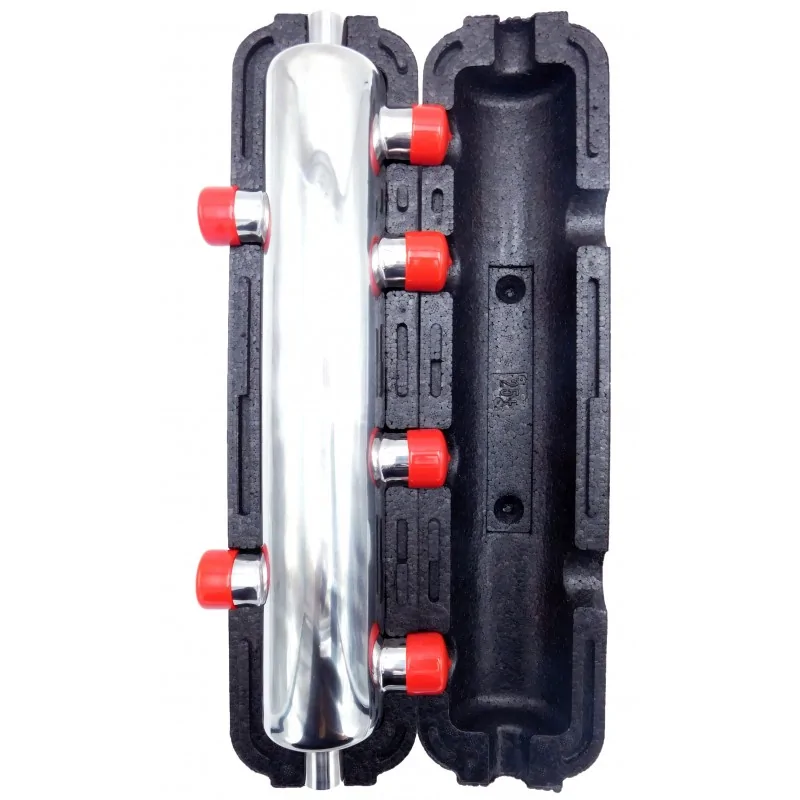

    • Eine Polyethylen-Isolierung ist ebenfalls enthalten.

Artikel-Nr.: SNT25
Zustand Neu
84,99 €
Bruttopreis



Hydraulische Weiche für 3 Heizkreise | SNT25

In Heizsystemen mit Fußbodenheizung und Heizkörpern ermöglicht ein hydraulischer Separator mit zwei Kreisläufen (sowie einem Wärmeversorgungskreislauf) die Verbindung von zwei unabhängig regulierten Abschnitten, von denen jeder seine eigene Umwälzpumpe haben kann. In diesem Fall gleicht das Kupplung nicht nur den Durchfluss auf beiden Seiten aus (die Installation würde oft den vom Kessel-Pumpen erreichbaren Durchfluss überschreiten), sondern dient auch als Verteiler, indem es drei Kreisläufe erzeugt - einen auf der Heizungsseite (Kondensationskessel) und zwei zusätzliche Empfangskreisläufe (Heizkörper und Fußbodenheizung).
Zusätzlich stellen wir durch die Vermischung von Wasser im Stahlkammer des Separators sicher, dass das zurückkehrende Wasser zum Kessel nicht übermäßig abgekühlt wird, was für moderne Kessel nicht vorteilhaft ist (bekannt als kalte Rückgabe)

Hydraulische Weiche z.B. in Heizung mit Brennwertkessel und Fußbodenheizung

Vorteile der Verwendung einer hydraulischen Weiche in einem Hausheizungssystem:

  • Keine hydraulische Wechselwirkung zwischen dem Versorgungs- und Heizkreislauf
  • Geeignet für sowohl Einzel- als auch Mehrkesselanlagen
  • Flexibilität bei der Verwendung von Steuerungssystemen
  • Einfachere Dimensionierung der Pumpe im Kesselkreislauf
  • Einfachere Auswahl von Regelventilen
  • Schutz vor Korrosion bei niedriger Temperatur

Hydraulische Weiche für 3 Heizkreise - Schema des Anschlusses

Anschluss schema Hydraulische Weiche für 3 Kreise

in einer Heizungsanlage mit 2 Wärmequellen (Kessel)
und mit 1 Wärmequelle (Brennwertkessel) für Zentralheizung und Warmwasser

Der Anschlussplan für eine hydraulische Weiche mit 3 Heizkreise ist nur schematisch und oberflächlich. Jede Installation oder Heizungssystem ist unterschiedlich - und erfordert eine separate Analyse vor dem Anschluss des Produkts. Es liegt in der Verantwortung des Installateurs und des Heizungssystem-Designers, in dem die hydraulische Weiche betrieben wird, eine individuelle Bewertung vorzunehmen.
