Plattenwärmetauscher – Funktionsweise und Einsatz in Heizungsanlagen?

Ein Plattenwärmetauscher ist ein zentrales Element moderner Heiz- und Energiesysteme. Er ermöglicht den effizienten Wärmeaustausch zwischen zwei Fluiden, ohne dass diese sich vermischen. Dies geschieht durch eine Anordnung dünner Metallplatten, die die Medien in separaten Kanälen leiten. Diese Bauweise sorgt für eine hohe Wärmeübertragungsrate und eine kompakte Form – ideal für Anwendungen mit begrenztem Platz.

In Heizungsanlagen spielen Plattenwärmetauscher eine entscheidende Rolle bei der Optimierung der Energieeffizienz. Sie kommen nicht nur in klassischen Heizsystemen zum Einsatz, sondern auch in industriellen Prozessen, der Kälte- und Klimatechnik sowie in der Trinkwassererwärmung. Die Wahl des richtigen Materials ist dabei essenziell. Edelstahl ist besonders gefragt, da er korrosionsbeständig ist und eine lange Lebensdauer bietet.

Angesichts steigender Energiekosten und eines wachsenden Umweltbewusstseins sind Plattenwärmetauscher eine intelligente Lösung zur Effizienzsteigerung. Durch die gezielte Nutzung thermischer Energie lassen sich erhebliche Einsparungen erzielen – sowohl wirtschaftlich als auch ökologisch. Zudem ermöglichen sie eine präzisere Temperaturregelung, was in vielen Anwendungen ein entscheidender Vorteil ist.

Die Konstruktion und das Material eines Plattenwärmetauschers beeinflussen direkt seine Leistungsfähigkeit. Je nach Einsatzgebiet kommen unterschiedliche Materialien wie Titan oder spezielle Legierungen zum Einsatz, um aggressiven Medien oder extremen Temperaturen standzuhalten. Diese Vielseitigkeit macht sie zu einer bevorzugten Lösung in zahlreichen technischen Bereichen.

Um die Effizienz und Langlebigkeit eines Plattenwärmetauschers zu maximieren, sind drei Faktoren entscheidend:

1. Materialwahl: Hochwertige Materialien wie Edelstahl oder Titan gewährleisten Korrosionsbeständigkeit und eine lange Lebensdauer.
2. Konstruktion: Eine durchdachte Bauweise sorgt für eine optimale Wärmeübertragung und minimiert Energieverluste.
3. Regelmäßige Wartung: Durch Reinigung und Inspektion bleibt die Leistungsfähigkeit dauerhaft auf höchstem Niveau.

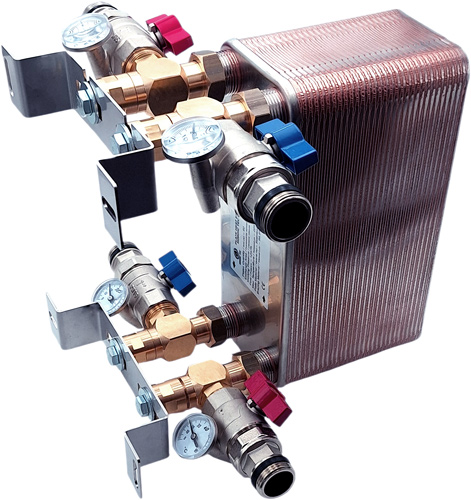

Plattentauscher mit Montageset sowie Absperrventilen.
Patentiertes Montageset der Marke Nordic Tec.

Was ist ein Plattenwärmetauscher oder einfach Plattentauscher?

Ein Plattenwärmetauscher oder Plattentauscher ermöglicht den Wärmeaustausch zwischen zwei Fluiden, ohne dass diese in direkten Kontakt treten. Diese Technologie ist besonders in der Heiz- und Klimatechnik verbreitet, da sie eine effiziente und platzsparende Lösung bietet.

Der Aufbau eines Plattenwärmetauschers besteht aus mehreren dünnen Metallplatten, die in einem Rahmen angeordnet sind. Zwischen diesen Platten strömen abwechselnd warme und kalte Medien, wodurch eine optimale Wärmeübertragung erzielt wird.

Die Funktionsweise basiert auf einer gezielten Führung der Medien durch separate Kanäle, sodass eine Vermischung ausgeschlossen bleibt. Dies ist besonders in sensiblen Bereichen wie der Lebensmittel- oder Pharmaindustrie von Vorteil, wo eine strikte Trennung der Medien erforderlich ist. Zudem sorgt die spezielle Struktur der Platten für eine hohe Turbulenz, die den Wärmeaustausch weiter verbessert.

Ein wesentlicher Vorteil von Plattenwärmetauschern ist ihre kompakte Bauweise, die eine einfache Integration in bestehende Systeme ermöglicht. Sie sind zudem wartungsfreundlich und lassen sich flexibel an veränderte Betriebsbedingungen anpassen. Angesichts steigender Anforderungen an Energieeffizienz und Nachhaltigkeit gewinnen innovative Entwicklungen zunehmend an Bedeutung, um die Leistungsfähigkeit dieser Wärmetauscher weiter zu optimieren.

• ✅ Kleine Wärmetauscher mit einer Oberfläche bis 0,5 m² | Nordic Tec

Plattenwärmetauscher Ba-12-12 3/4" 25kW

NT Ba-12-12

45,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-12 1" 50kW

NT Ba-16-12

86,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-16-22 1" 100kW

NT Ba-16-22

99,99 €

In den Warenkorb

Funktionsweise eines Plattenwärmetauschers

Ein Plattenwärmetauscher überträgt Wärme, indem er thermische Energie von einem wärmeren auf ein kälteres Medium überträgt. Dabei sorgen dünne, speziell geformte Platten für eine physische Trennung der Medien, während sie gleichzeitig eine große Oberfläche für den Wärmeaustausch bieten. Die Effizienz dieses Prozesses hängt maßgeblich von der Temperaturdifferenz zwischen den Medien ab: Je größer der Unterschied, desto effektiver erfolgt die Übertragung. Um diesen Effekt zu optimieren, werden Plattenwärmetauscher in verschiedenen Strömungsanordnungen eingesetzt – darunter das Gegenstrom-, Gleichstrom- und Kreuzstromprinzip.

Besonders in Heizungsanlagen sind sie unverzichtbar, da sie eine effiziente Wärmeübertragung ermöglichen. Durch die gezielte Strömungsführung innerhalb der Platten entsteht eine hohe Turbulenz, die den Wärmeaustausch zusätzlich verbessert. Dies sorgt nicht nur für eine gleichmäßige Wärmeverteilung, sondern steigert auch die Gesamtleistung der Anlage.

Gegenstrom-, Gleichstrom- und Kreuzstromprinzip

Das Gegenstromprinzip gilt als eine der effizientesten Methoden der Wärmeübertragung. Hierbei strömen die beiden Medien in entgegengesetzter Richtung aneinander vorbei. Dadurch bleibt die Temperaturdifferenz über die gesamte Länge des Wärmetauschers hoch, was eine kontinuierliche und besonders effektive Wärmeübertragung ermöglicht.

Beim Gleichstromprinzip bewegen sich beide Medien in die gleiche Richtung. Dadurch gleichen sich ihre Temperaturen allmählich an, was die Effizienz im Vergleich zum Gegenstromprinzip reduziert. Dennoch ist diese Methode vorteilhaft, wenn eine gleichmäßige Temperaturverteilung erforderlich ist – etwa in bestimmten industriellen Prozessen.

Das Kreuzstromprinzip ermöglicht eine präzisere Temperaturregelung, da sich die Fließrichtungen der Medien kreuzen. Diese Anordnung erlaubt eine gezielte Steuerung der Temperatur und ist besonders in komplexen Systemen von Vorteil, in denen eine exakte Wärmeübertragung erforderlich ist. Plattenwärmetauscher mit Kreuzstromprinzip finden häufig Anwendung in Bereichen, in denen eine feine Abstimmung der Temperatur essenziell ist – etwa in der Lebensmittel- oder Pharmaindustrie.

Die Wahl des passenden Strömungsprinzips hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab. Jedes dieser Konzepte bietet eigene Vorteile und beeinflusst die Effizienz eines Wärmetauschers erheblich. Fortschritte in der Strömungstechnik und neue Materialien könnten die Leistungsfähigkeit dieser Technologie in Zukunft weiter steigern.

Arten von Plattenwärmetauschern

Plattenwärmetauscher gibt es in verschiedenen Bauformen, die jeweils spezifische Vorteile bieten und für unterschiedliche Anwendungen optimiert sind. Die drei gängigsten Typen sind gelötete, geschraubte und lasergeschweißte Plattenwärmetauscher. Jede dieser Varianten erfüllt besondere Anforderungen und sorgt für eine effiziente Wärmeübertragung in diversen Einsatzbereichen.

Gelötete Plattenwärmetauscher

Diese Wärmetauscher bestehen aus fest miteinander verlöteten Metallplatten. Ihre kompakte Bauweise ermöglicht eine hohe Wärmeübertragungseffizienz bei minimalem Wartungsaufwand. Besonders in der Heizungstechnik sind sie weit verbreitet, da sie eine zuverlässige und platzsparende Lösung bieten. Sie eignen sich ideal für Anwendungen, bei denen eine dauerhafte Verbindung der Platten erforderlich ist – beispielsweise in Wärmepumpen oder in Fernwärmesystemen.

Geschraubte Plattenwärmetauscher

Diese Variante zeichnet sich durch ihre hohe Flexibilität aus. Da die Platten mit Schrauben verbunden sind, lassen sie sich bei Bedarf austauschen oder erweitern, falls sich die Anforderungen ändern. Diese Bauweise ist besonders vorteilhaft in industriellen Prozessen oder in Anlagen, die regelmäßig gewartet und angepasst werden müssen.

Lasergeschweißte Plattenwärmetauscher

Lasergeschweißte Modelle bestehen aus paarweise verschweißten Platten, die gasdichte Kassetten bilden. Diese Konstruktion eignet sich besonders für Anwendungen, die eine hohe Dichtigkeit erfordern – etwa in der chemischen Industrie oder in Hochdrucksystemen. Dank ihrer robusten Bauweise bieten sie eine hohe Zuverlässigkeit und sind ideal für anspruchsvolle Einsatzgebiete.

Die Wahl des passenden Plattenwärmetauschers hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab. Während gelötete Modelle durch ihre Wartungsfreiheit überzeugen, bieten geschraubte Varianten eine hohe Anpassungsfähigkeit. Lasergeschweißte Wärmetauscher wiederum sind die beste Wahl für extreme Bedingungen. Technologische Fortschritte könnten in Zukunft die Effizienz und Vielseitigkeit dieser Wärmetauscher weiter steigern.

• ✅ Plattenwärmetauscher mit 0,5 - 1 m² Fläche


Plattenwärmetauscher NORDIC Ba-16-32 1" 130kW

NT Ba-16-32

124,99 €

In den Warenkorb

PLATTENWÄRMETAUSCHER NORDIC BA-27-20 1 1/4" 125KW

NT Ba-27-20

137,99 €

In den Warenkorb

Plattenwärmetauscher NORDIC Ba-23-40 3/4" 165kW

NT Ba-23-40

126,99 €

In den Warenkorb

Einsatzgebiete in Heizungsanlagen

Plattenwärmetauscher sind ein unverzichtbarer Bestandteil moderner Heiztechnik. Sie übernehmen zentrale Funktionen wie die Systemtrennung und die Warmwasserbereitung. Besonders in Frischwasserstationen sind sie essenziell. Auch in solarthermischen Anlagen und Wärmepumpen spielen sie eine entscheidende Rolle. Ihr Einsatz erhöht die Energieeffizienz, indem sie Wärme gezielt übertragen und Verluste minimieren. Die Wahl des passenden Wärmetauschers richtet sich nach den individuellen Anforderungen – ein Beweis für ihre Vielseitigkeit und Anpassungsfähigkeit.

Systemtrennung in Heizungsanlagen

Die Systemtrennung ist entscheidend für die Effizienz und Langlebigkeit von Heizungsanlagen. Plattenwärmetauscher ermöglichen eine hydraulische Trennung verschiedener Heizkreise, wodurch Druckunterschiede ausgeglichen und Verunreinigungen vermieden werden. Dies schützt nicht nur die Anlage, sondern sorgt auch für eine gleichmäßige Wärmeverteilung. Besonders in komplexen Heizsystemen mit unterschiedlichen Temperatur- und Druckverhältnissen ist diese Trennung unerlässlich, um einen störungsfreien Betrieb sicherzustellen.

Plattenwärmetauscher in Frischwasserstationen

In Frischwasserstationen übernehmen Plattenwärmetauscher eine zentrale Aufgabe: die hygienische und effiziente Warmwasserbereitung. Sie übertragen die Heizungswärme auf das Trinkwasser, ohne dass sich die Medien vermischen. Diese strikte Trennung ist essenziell, um die Trinkwasserqualität zu sichern und das Risiko einer Legionellenbildung zu minimieren. Ein weiterer Vorteil: Die Warmwasserbereitung erfolgt bedarfsgerecht und unabhängig von der Heizungsanlage. Das steigert die Energieeffizienz und erhöht den Komfort.

Nutzung in solarthermischen Anlagen und Wärmepumpen

Plattenwärmetauscher sind unverzichtbar für solarthermische Anlagen und Wärmepumpen. In solarthermischen Systemen übertragen sie die von der Sonne gewonnene Wärme auf das Heizungswasser – eine optimale Nutzung erneuerbarer Energie. Bei Wärmepumpen ermöglichen sie die effiziente Übertragung von Umweltwärme auf das Heizmedium, was die Leistungsfähigkeit der Anlage erheblich steigert. Diese Anwendungen verdeutlichen, wie Plattenwärmetauscher zur nachhaltigen und ressourcenschonenden Heiztechnik beitragen.

In diesem Zusammenhang lohnt sich ein Blick auf unsere Plattenwärmetauscher für Wärmepumpen – optimal abgestimmt auf moderne Systeme mit höchsten Anforderungen an Effizienz und Leistung.

Plattenwärmetauscher NORDIC Ba-32-30 1" 175kW

NT Ba-32-30

162,50 €

In den Warenkorb

PLATTENWÄRMETAUSCHER NORDIC Ba-95-30 2" 700kW

NT Ba-95-30

569,99 €

In den Warenkorb

PLATTENWÄRMETAUSCHER NORDIC BA-32-90 1" 500 kW

NT Ba-32-90 DE

392,99 €

In den Warenkorb

Wartung und Effizienzsteigerung

Um die Effizienz und Lebensdauer von Plattenwärmetauschern zu maximieren, ist eine regelmäßige Wartung essenziell. Besonders wichtig sind die gründliche Reinigung der Platten und der Einsatz von Schlammabscheidern. Diese verhindern Ablagerungen und gewährleisten eine optimale Wärmeübertragung. Ohne konsequente Pflege sinkt die Effizienz des Systems spürbar – mit steigenden Energiekosten und erhöhtem Verschleiß als direkte Folgen.

Ein oft unterschätzter Faktor ist die Wasserqualität. Verunreinigtes oder kalkhaltiges Wasser begünstigt Ablagerungen, die die Wärmeübertragung beeinträchtigen und den Energieverbrauch erhöhen. Daher ist eine regelmäßige Kontrolle der Wasserqualität ratsam. Maßnahmen wie Wasserenthärtung oder der Einsatz von Filtern helfen, Ablagerungen zu minimieren. So bleibt der Wärmetauscher nicht nur leistungsfähig, sondern auch wartungsarm.

Die Vermeidung von Kalkablagerungen ist entscheidend für Effizienz und Langlebigkeit. Schlammabscheider spielen hierbei eine zentrale Rolle, da sie Schmutzpartikel und Ablagerungen aus dem Heizungswasser herausfiltern, bevor diese sich auf den Platten festsetzen. Solche vorbeugenden Maßnahmen sparen langfristig Kosten, indem sie teure Reparaturen oder gar einen frühzeitigen Austausch des Wärmetauschers verhindern.

Vermeidung von Kalkablagerungen

Kalkablagerungen gehören zu den Hauptursachen für Effizienzverluste bei Plattenwärmetauschern. Eine bewährte Methode zur Vorbeugung ist der Einsatz von Schlammabscheidern, die Verunreinigungen aus dem Heizungswasser herausfiltern. Dadurch wird verhindert, dass sich Kalk und andere Rückstände auf den Platten ablagern und die Wärmeübertragung beeinträchtigen. Das Ergebnis: ein effizient arbeitendes System mit reduziertem Wartungsaufwand und einer deutlich verlängerten Lebensdauer.
