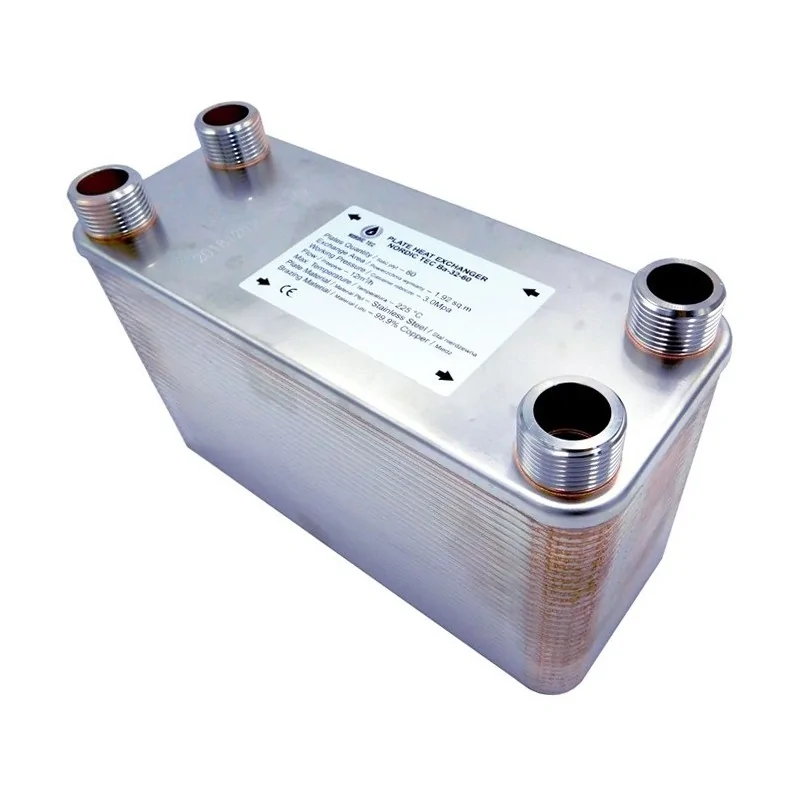

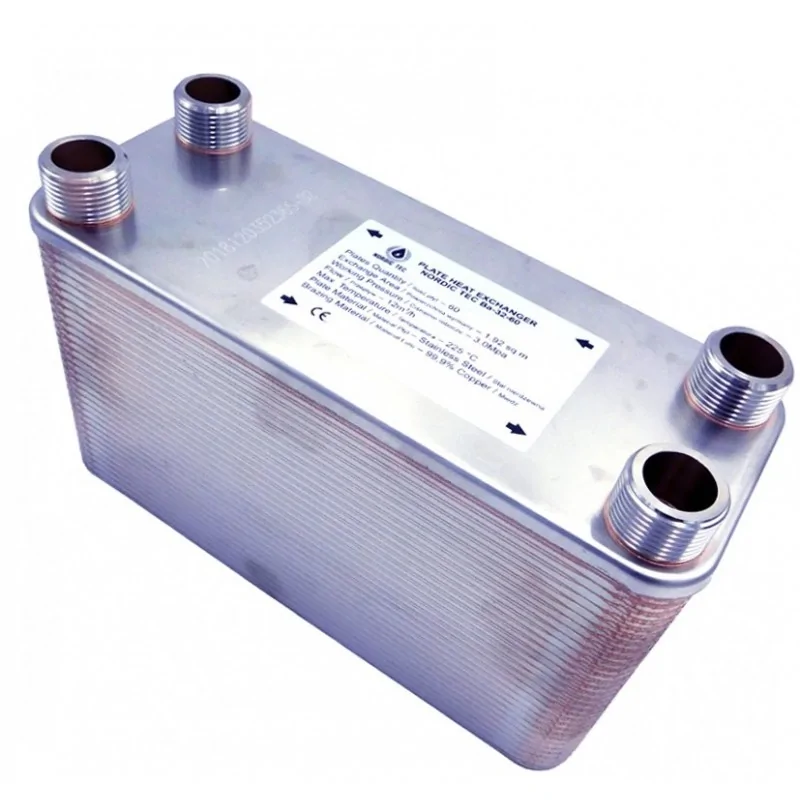

PLATTENWÄRMETAUSCHER NORDIC Tec Ba-115-130 2" 4700kW
Ba-115 Serie (Platte 0,115m²) 2"
PLATTENWÄRMETAUSCHER NORDIC Tec Ba-115-140 2" 5100kW
Ba-115 Serie (Platte 0,115m²) 2"
Platten: 120
Anschlusse: 2" BSP
Tauscherfläche: 13.800m²
Nennleistung: 4300 kW
Lieferung auf Anfrage. Kontaktieren Sie uns und geben Sie die Stadt / das Lieferland an. Sie erhalten ein Produktangebot.
Technische Daten:
- Plattenmaterial: rostfreizer Edelstahl L316
- Lotmaterial: Kupfer (99,99%)
- Platten: stahl - jede platbe 0,4mm dick)
- Temperaturbereich: -185 Grad bis +230 Grad Celsius
- Durchflussmengt: 45 m3/h
- Betriesdruck: 30 bar (auf 45-60 bar getestet)
- Durchmesser der Anschlusse: 2 zoll
Abmessungen:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm
Beim Einbau des oben genannten Wärmetauschers - sei es in einer Heizungs- oder Kälteanlage, ist es wichtig zu beachten, dass es sich um einen klassischen Gegenstrom-Wärmetauscher handelt, wie alle Nordic Tec Plattenwärmetauscher. Das bedeutet - dass wir bei der Anschlussversorgung einen beliebigen Kanal wählen können, aber unabhängig von unserer Wahl muss das Medium im zweiten Kanal entgegengesetzt zum Versorgungskanal fließen. Mit anderen Worten: die Medien in beiden Kanälen des Plattenwärmetauschers müssen in entgegengesetzte Richtungen strömen.
Das Missachten der Gegenstromregel ist nach wie vor ein häufiger Fehler bei Wärmetauscherinstallationen und führt vor allem zu einer verringerten Wärmeübertragung. Schätzungsweise verliert ein Plattenwärmetauscher - der im sogenannten Parallelstrom (beide Medien fließen in dieselbe Richtung) angeschlossen ist, etwa 30-40% seiner Effizienz. Speziell konstruierte PWT - Plattenwärmetauscher - die für den Parallelstrom vorgesehen sind, sollten entsprechend angeschlossen werden, wobei der Hersteller darauf hinweisen sollte.
