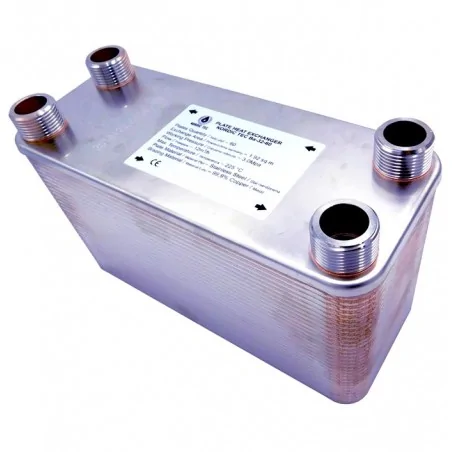

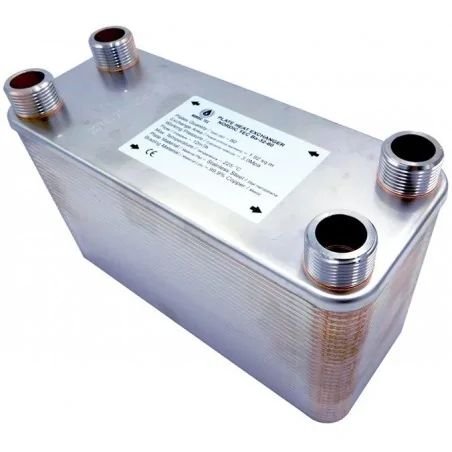

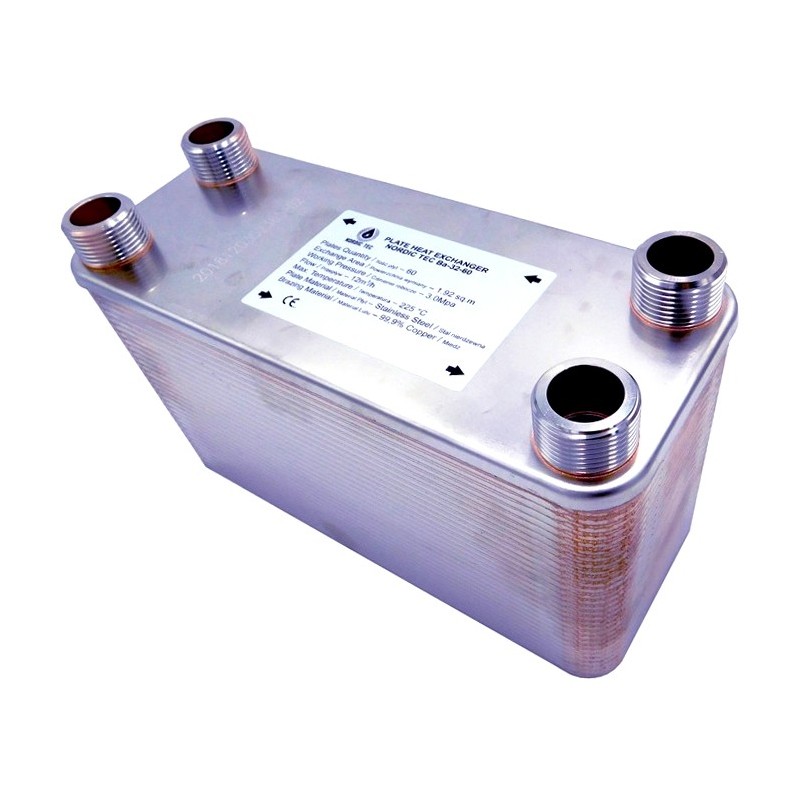

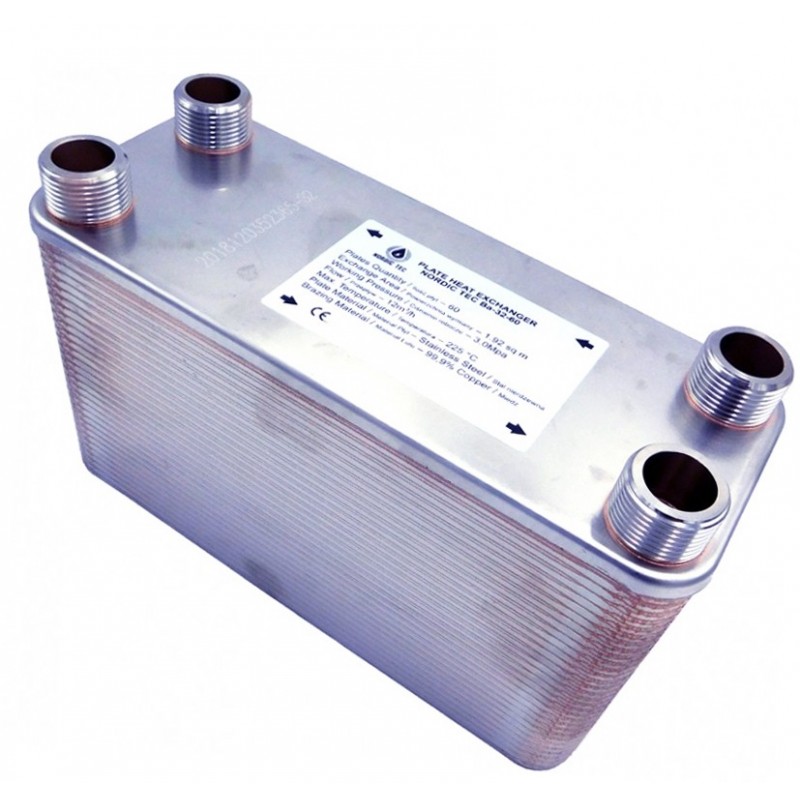

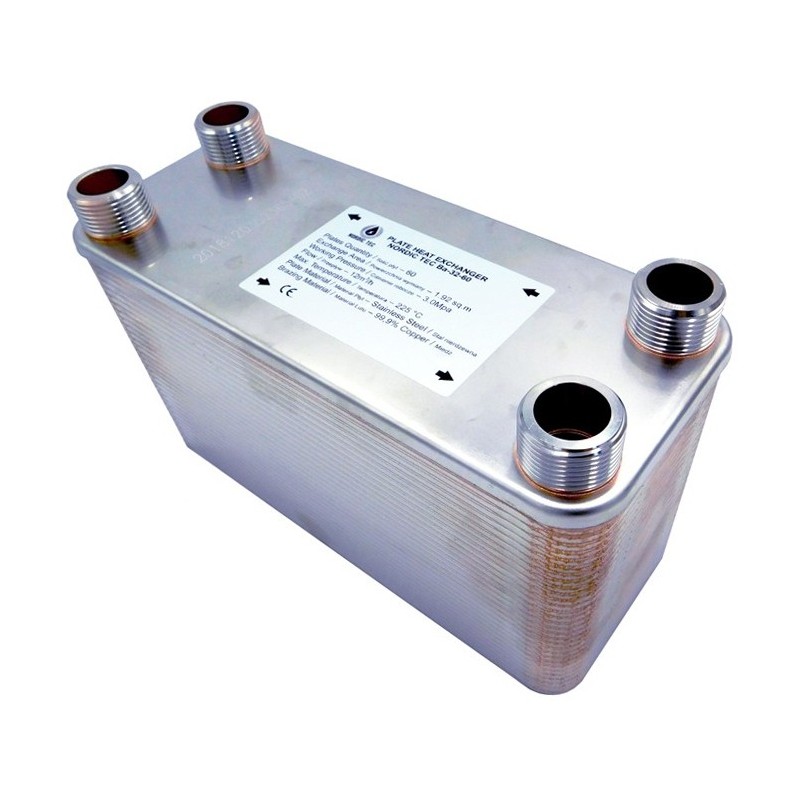

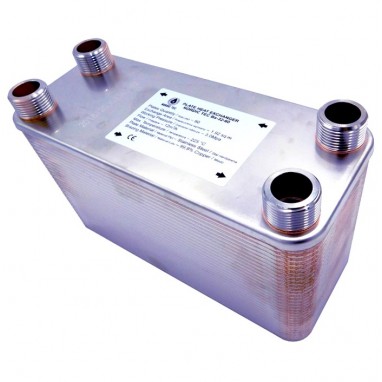

PLATTENWÄRMETAUSCHER NORDIC Tec Ba-115-120 2" 4300kW

Wärmetauscher mit 120 Stahl Platten und 2" Anschlussen NT Ba-115-120

Platten: 120
Anschlusse: 2" BSP
Tauscherfläche: 13.800m²
Nennleistung: 4300 kW

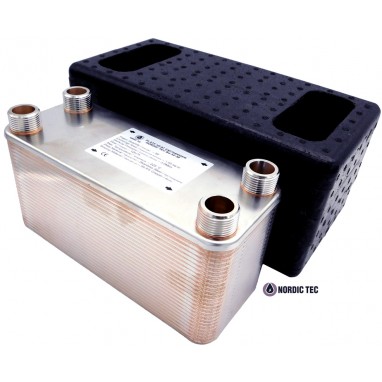

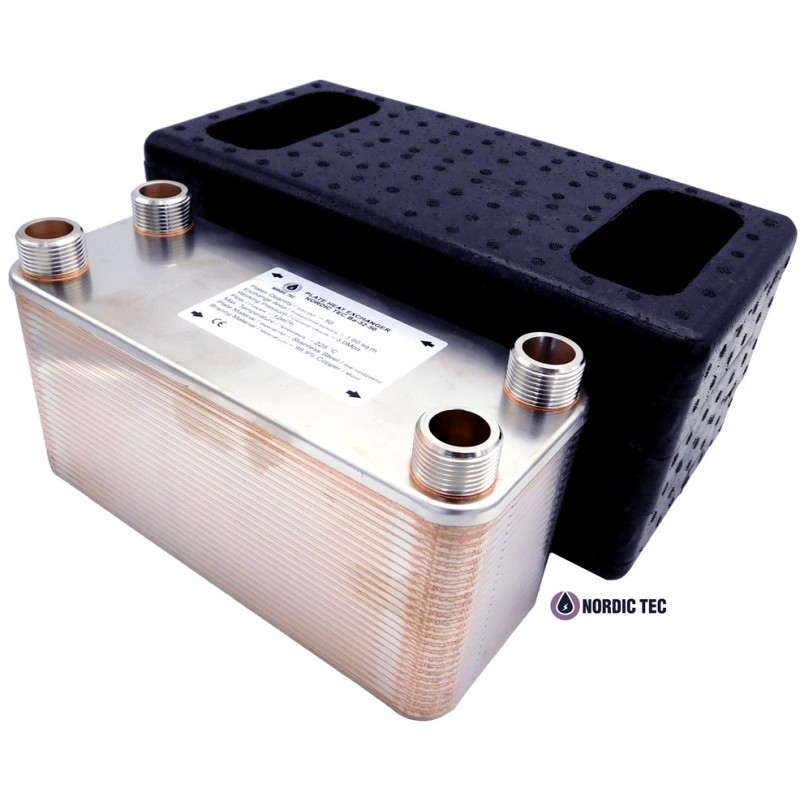

☑️ Die Möglichkeit, den Wärmetauscher im Set mit Wärmedämmung zu bestellen
✅ Blitzschnelle Auftragsbearbeitung
✅ Kostenloser Versand in DE & AT

Artikel-Nr.: NT Ba-115-120
Zustand Neu
Isolationsoption für den Plattenwärmetauscher Ba-115
  • Ohne Isolierung (nur Wärmetauscher Ba-115)
  • Wärmetauscher Ba-115 mit Wärmeisolierung
1.939,99 €
Bruttopreis



Plattenwärmetauscher Nordic Tec Ba-115-120 - 4x 2", 120 Platten

Wärmetauscher DN50 aus mit Kupfer gelötetem Stahl, 2"-Anschlüsse, 120 Platten


Ba-115-120 Wärmetauscher für grosse Wärmepumpen 2 Zoll 120 Platten


Technische Daten - Plattenwärmetauscher Nordic Tec Ba-115-120

- Plattenmaterial: rostfreizer Edelstahl L316
- Lotmaterial: Kupfer (99,99%)
- Platten: 120 St.
- Temperaturbereich: -185 Grad bis +230 Grad Celsius
- Durchflussmengt: 45 m3/h
- Betriesdruck: 30 bar (auf 45-60 bar getestet)
- Durchmesser der Anschlusse: 2 Zoll

Wärmetauscher Ba-115-120: Wärmeübertragungsfläche - 13,800 m²

Wärmeenergieübertragung - 120 Plattenwärmetauscher

Der 120-Platten-Wärmetauscher ist sicherlich ein Modell in Industriegröße, das für anspruchsvolle Anwendungen bestimmt ist, wie zum Beispiel die Beheizung von Mehrfamilienhäusern oder Gewerbeobjekten. Er kann auch Systeme bedienen, die eine sehr hohe Effizienz bei der Wärmeübertragung erfordern, wie Niedertemperatur-Wärmequellen, Wärmepumpen usw. Außerdem kann er für den Anschluss großer Gebäude an das Fernwärmenetz eingesetzt werden.

Die Plattenfläche dieses Modells beträgt etwa 14 m². Wenn Sie eine größere Plattenfläche benötigen, können Sie auch etwas größere Modelle in Betracht ziehen, wie die 130-Platten-Version Ba-115-130 oder die 140-Platten-Version Ba-115-140.


Abmessungen:

Plattenabmessungen des Wärmetauschers 110

A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm

Der Plattenwärmetauscher Nordic Tec mit 120 Platten wird im Gegenstrom betrieben

Beim Einbau des oben genannten Wärmetauschers - sei es in einer Heizungs- oder Kälteanlage, ist es wichtig zu beachten, dass es sich um einen klassischen Gegenstrom-Wärmetauscher handelt, wie alle Nordic Tec Plattenwärmetauscher. Das bedeutet - dass wir bei der Anschlussversorgung einen beliebigen Kanal wählen können, aber unabhängig von unserer Wahl muss das Medium im zweiten Kanal entgegengesetzt zum Versorgungskanal fließen. Mit anderen Worten: die Medien in beiden Kanälen des Plattenwärmetauschers müssen in entgegengesetzte Richtungen strömen.

Das Missachten der Gegenstromregel ist nach wie vor ein häufiger Fehler bei Wärmetauscherinstallationen und führt vor allem zu einer verringerten Wärmeübertragung. Schätzungsweise verliert ein Plattenwärmetauscher - der im sogenannten Parallelstrom (beide Medien fließen in dieselbe Richtung) angeschlossen ist, etwa 30-40% seiner Effizienz. Speziell konstruierte PWT - Plattenwärmetauscher - die für den Parallelstrom vorgesehen sind, sollten entsprechend angeschlossen werden, wobei der Hersteller darauf hinweisen sollte.
