Plattenwärmetauscher Kältemittel-Wasser Ba-68-40-F 2,72m²

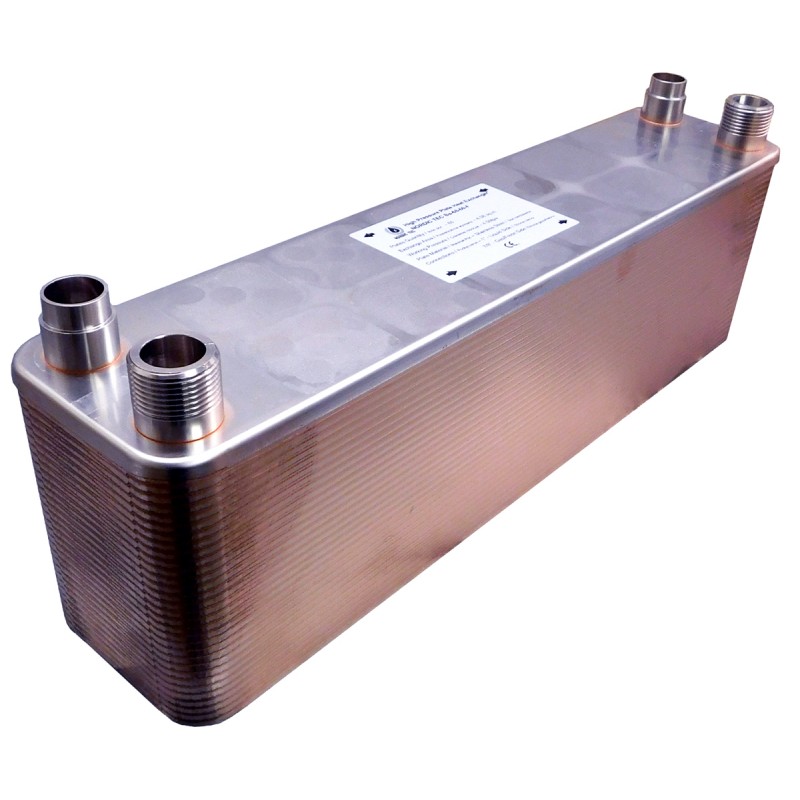

Wärmetauscher - 40-Platten Ba-68-40-F - Kältemittel-Flüssigkeit

Wärmetauscher für Kältemittel - Gas / Flüssigkeit - Wärmetauscher mit 40 Platten

Eigenschaften der Kältemittel - Austauschkanäle:

  • 1 Kanal - ausgelegt für Freon/Gas/Kältemittel - ausgestattet mit Lötverbindungen - d.h. Rohre mit einem Durchmesser von ϕ 22 - 7/8".
  • 2 Kanal - ausgelegt für Flüssigkeit ( Wasser/Glykol - Lösung).

Anzahl der Platten: 40 Platten

  • Wärmeaustauschfläche: 2.72 m²
  • Leistung der Wärmepumpe / Wärmeanlage / Klimaanlage: 18-28 kW
  • Betriebsdruck auf der Gasseite: max. 45 bar

Die Beständigkeit der Gas-Wärmetauscher gegenüber Drücken von bis zu 45 bar ist ein Hauptmerkmal, das sie von klassischen Wasser-Wasser-Wärmetauschern unterscheidet.

Kostenlose Lieferung - DE und AT

Die Isolierung für den Gas-Wärmetauscher ist ein optionales Zubehör und Sie können dieses Produkt entweder ohne Isolierung (Standardversion) oder mit Isolierung erwerben. Das Auswahlmenü für die Isolierung befindet sich unterhalb des Preises, direkt darüber.
Artikel-Nr.: DE-Ba-68-40-F
Zustand
Zubehör für den Wärmetauscher
  • Nur Plattenwärmetauscher (ohne Zubehör)
  • mit Isolierung
425,00 €
Bruttopreis



Kältemittel-Plattenwärmetauscher - Verdampfer 28 kW

Kältemittel-Plattenwärmetauscher / Verdampfer 40 Platten
Der 40-Platten-Gas-Wärmetauscher ist für Wärmepumpen, Klimaanlagen und größere Einheiten mit einer Leistung im Bereich von 18 bis 28 kW geeignet.

Technische Details:

  • Material: Edelstahl 316L, vakuumgelötet mit Kupfer
  • Gewicht: 11,5 kg
  • Heizleistung für Wärmepumpe / Klimaanlage / Kälteanlage: 18 kW - 28 kW

Parameter 28 kW:
Seite mit Kältemittel; R410a - Tkond = 40ºC,
Flüssigkeitsseite: Wasser; T-IN = 32ºC; T-OUT = 37 ºC

  • Anschlüsse für Freon / Gasmedium: ϕ22 - 7/8"" (Lötmuffen)
  • Anschlüsse für traditionelles Flüssigmedium: 1" - DN 25
  • Arbeitsdruck: bis zu 45 bar
    Drucktests vor der Inbetriebnahme: > 60 bar
  • Durchflussrate: 22 m3/h / 22 000 l/h
  • Anschlussart: Gegenstrom

Die Wärmeaustauschfläche für die Gas-Wärmetauscher Ba-68-40-F - 2,72 m²

Der Plattenwärmetauscher Wärmetauscher für R32 - Oberfläche 40 Platten

Der Wärmetauscher für F-Gase, Modell Ba-68-40-F, gehört zu den größeren verfügbaren Kältemittel-Wärmetauschern in der regulären Nordic Tec Ba-68-F Serie (die grundsätzlich für Freon-Wasser-Medien entwickelt wurde). Dieses Modell hat 40 Platten und erreicht eine Wärmeaustauschfläche von über 2,7 m², was sich in hoher Leistung niederschlägt. Diese Fläche ermöglicht die Handhabung von Wärmepumpen und Aggregaten mit einer Leistung von 18 bis 28 kW, in einigen Systemen sogar bis zu 30 kW.

Der Wärmetauscher kann mit praktisch jedem Kältemittel oder F-Gas arbeiten, wie z.B. R410A, R32, R290, R404 und ähnliche. Der maximale Betriebsdruck beträgt 45 bar, was die volle Temperaturfunktionalität des Aggregats oder der Heizungspumpe gewährleistet.

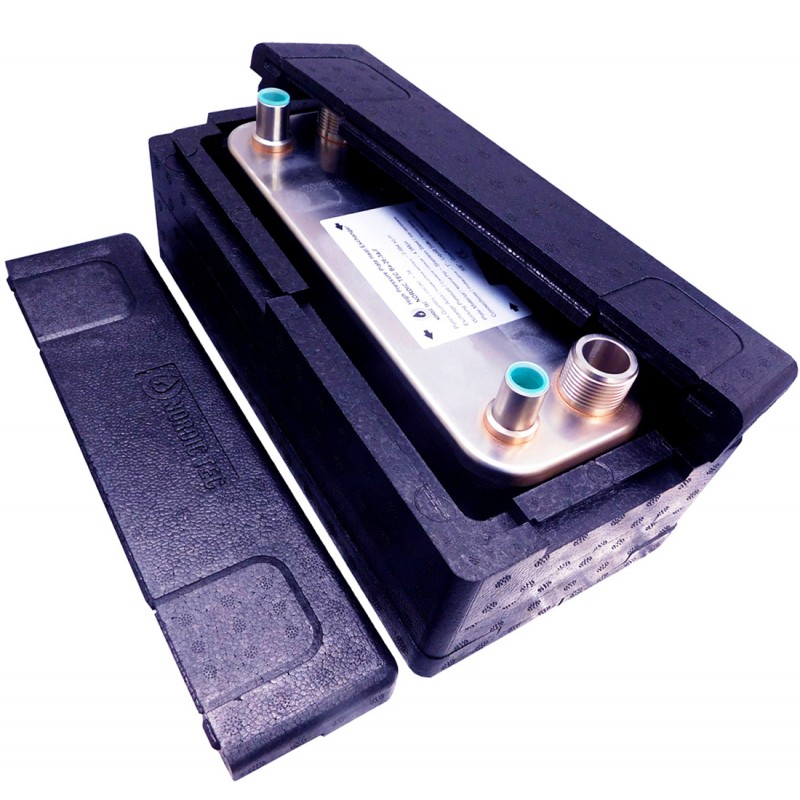

Die Standardversion des Ba-68-40-F Kältemittel-Wärmetauschers ist das nackte Gerät ohne Zubehör. Wenn Sie jedoch die Effizienz steigern, Energie durch Reduzierung von Wärmeverlusten sparen und zusätzlichen Schutz für das gesamte System hinzufügen möchten, besteht die Möglichkeit, einen Wärmetauscher mit thermischer Isolierung aus EPP zu bestellen.

Die Maße:

Wärmetauscher für Gas Wasser - Bauplan Ba-68-40

(A) - 526 mm
(B) - 119 mm
(F) - 103 mm
(C) - 470 mm
(D) - 63 mm

________________

Verdampfer für Wärmepumpe mit 24 kW - 28 kW - Wärmetauscher von Nordic Tec Ba-68-40-F

Wenn Sie nach einem Verdampfer für eine größere Wärmepumpe suchen - der Wärmetauscher Ba-68-40 von Nordic Tec ist ideal für Wärmepumpen mit 24 kW geeignet. Dann wissen Sie, dass der Kondensator mit einem Puffer ausgewählt wurde - da der Wärmetauscher auch Wärmepumpen 28 kW bedienen kann. Der Leistungsparameter des Kondensators wurde für das Kältemittel R410a berechnet - in einigen Fällen kann das Modell Ba-68-40-F jedoch problemlos mit noch größeren Einheiten arbeiten - z.B. Wärmepumpen mit 30 kW - besonders wenn sie mit effizienteren F-Gasen wie R32 betrieben werden.

________________

Es könnte sein, dass Ihr System ein Gerät mit derselben Anwendung benötigt, aber mit einem etwas kompakteren Design als die Wärmetauscher der Ba-68-F-Serie. Wir sind uns bewusst, dass in einigen Fällen die längere Platte, die das obige Modell hat, ein Hindernis darstellen kann. Daher empfehlen wir auch die Überprüfung:
