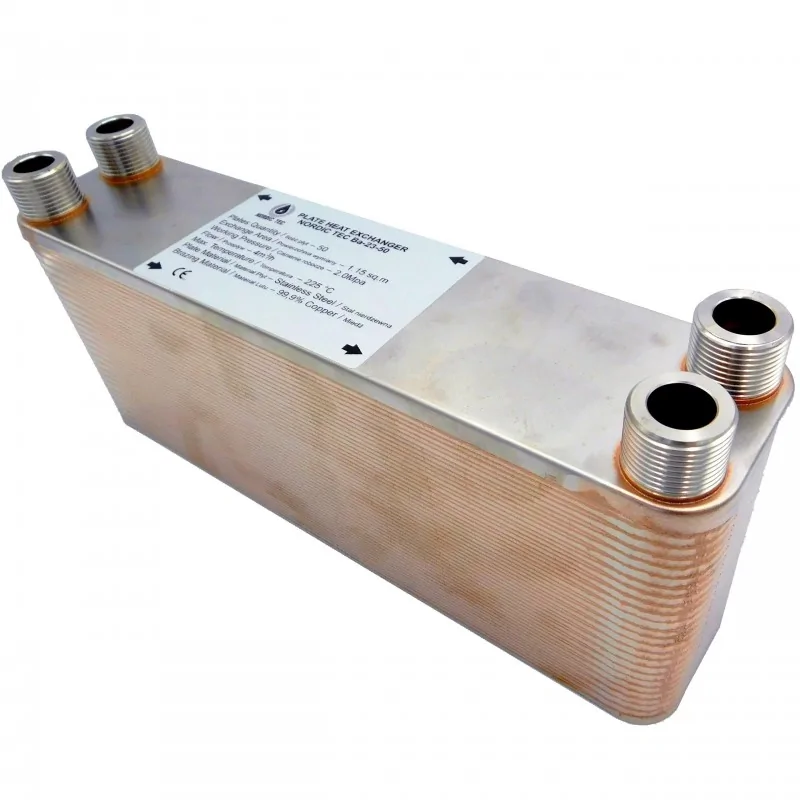

Plattenwärmetauscher NORDIC Ba-23-50 3/4" 210kW

Plattenwärmetauscher NORDIC Tec Ba-23-50 210kW mit 3/4"

Edelstahl Wärmetauscher 50 Platten 3/4" NORDIC TEC Ba-23-50

Gelöteter Wärmetauscher mit 50 Platten, 3/4"

Platten: 50
Anschlusse: 3/4" BSP
Wärmetauscher-Fläche: 1.150m²
Nennleistung: 210kW

✅ Kostenlose Lieferung des Wärmetauschers in Deutschland und Österreich

Artikel-Nr.: NT Ba-23-50

Zustand Neu

Ba-23-50

Plattenwärmetauscher Nordic Tec Ba-23-50 - 4x 3/4", 50 Platten

PWT - Nordic Tec Ba-23-50 Plattenwärmetauscher 3/4"

Technische daten - Wärmetauscher 50 Platten 3/4":

Plattenmaterial: rostfreizer Edelstahl L316
Lotmaterial: Kupfer (99,99%)
Temperaturbereich: <+230 Grad Celsius
Betriesdruck: 20 bar (auf 40 bar getestet)

Das Modell des Plattenwärmetauschers Ba-23-50 ist ein klassischer Flüssig-Flüssig-Wärmetauscher und sollte nicht mit gasförmigen Medien verwendet werden, insbesondere nicht mit Hochdruckmedien oder Kältemitteln, die zu Druckschwankungen neigen, wie R32, R134A, R290 und allen ähnlichen Gasen.

Durchflussmengt: 4 m3/h
Durchmesser der Anschlusse: 3/4 Zoll, DN20

Wärmeübertragungsfläche des Plattenwärmetauschers - Ba-23-50: 1,150m²

Abmessungen:

Länge (A) - 315 mm
Breite (B) - 73 mm
Radstand (C) - 278 mm
Radstand (D) - 40 mm
Dicke (F) - 120mm

Das technische Datenblatt des Produkts Ba-23-50 finden Sie im Bereich "Anhange".

______________________________

Plattenwärmetauscher 50 kW - Ba-23-50 von Nordic Tec

Der Plattenwärmetauscher mit einer Leistung von 50 kW - Ba-23-50 mit 50 Edelstahlplatten von Nordic Tec ist eine vielseitige Lösung für Heizsysteme kleiner und mittlerer Größe. Dank seiner effektiven Wärmeübertragungsfähigkeit bietet er eine hervorragende Leistung bei gleichzeitig kompakten Abmessungen. Er eignet sich hervorragend für die Beheizung von Einfamilienhäusern, Wohnungen, Büros und verschiedenen anderen Heizsystemen mit einer Fläche von bis zu 300-400 m².

Durch das innovative Design und die Form der Platten erreicht der Plattenwärmetauscher 50 kW Ba-23-50 ein hervorragendes Niveau der Wärmeübertragung bei geringem Druckverlust. Dies bedeutet eine effizientere Heizleistung und niedrigere Betriebskosten (was sich langfristig auf den Brennstoff- oder Energieverbrauch unseres Hauptheizgeräts auswirkt). Dank seiner robusten Konstruktion garantiert das Produkt eine zuverlässige Leistung über einen langen Zeitraum, und seine kompakten Abmessungen erleichtern die Installation und Integration in Heizsysteme.

Plattenwärmetauscher 50 kW - 50-Platten - wofür wird er verwendet

Nachfolgend finden Sie einige Beispiele für die Anwendungen von Plattenwärmetauschern mit 50 kW :

Ein Plattenwärmetauscher, der Heizkessel und Holzkamine mit einer Nennleistung von bis zu 35-45 kW bedient. Wenn es notwendig ist, sie vom geschlossenen System zu trennen, eignet sich der 50-kW-Plattenwärmetauscher hervorragend für die Zusammenarbeit mit ihnen.
Anschluss eines Kamins mit einem Wassermantel über einen Wärmetauscher - der in einem offenen System arbeitet - an ein geschlossenes System. Es kann sogar ein ziemlich großer Kamin mit einer Leistung von bis zu 40 kW sein.
Ein Wärmetauscher, der verschiedene Arten von Heizkesseln und Brennstoffen bedient - Biomasse, Ökogranulat, Pellets, Kohle - mit einer Leistung von bis zu 40-45 kW (vorausgesetzt, dass keine größeren Anschlussgrößen als 3/4" benötigt werden).
Wärmetauscher für Wärmepumpen mit einer Nennleistung von bis zu 7-8 kW. Diese Wärmetauscher werden in Mono-Block-Wärmepumpen eingesetzt, die zur Erwärmung von Brauchwasser bei Verwendung von Glykol in einem Hochtemperatursystem (ca. 50 °C) arbeiten.
Ein Wärmetauscher zum Verbinden großer herkömmlicher Solarpanel-Systeme, die Warmwasserspeicher mit heißem Glykol beheizen. Diese können Panel-Arrays mit einer Fläche von bis zu mehreren Quadratmetern sein.

Die Konstruktion des Plattenwärmetauschers 50 kW Ba-23-50

Ein Plattenwärmetauscher mit 50 kW ist ein klassischer gelöteter Plattenwärmetauscher (--> aus dem Englischen BPHE), der aus 50 Platten besteht, die mithilfe von Kupfer (-Cu-) in einem Vakuumofen miteinander verlötet sind (dh Stahl, der durch Kupferlötungen verbunden ist). Die Platten der Nordic Tec Wärmetauscher sind zusätzlich gewellt / geriffelt, um ihre Oberfläche zu vergrößern, was wiederum die Effizienz des Wärmeübergangs erhöhen soll. Jede einzelne Stahlplatte hat eine Oberfläche von 0,023m².

Wenn wir diesen Wert mit der Anzahl der Platten multiplizieren, erhalten wir die Gesamtfläche des Wärmeaustauschs, wie oben angegeben. Ein Plattenwärmetauscher mit 50 kW unterscheidet sich in seiner Konstruktion nicht wesentlich von Wärmetauschern mit anderer Leistung. Der Schlüssel zur Modellierung der Leistung von Plattenwärmetauschern liegt in der Anwendung einer spezifischen Wärmeaustauschoberfläche. Wenn wir seine potenzielle Leistung erhöhen möchten, sollten wir einen Wärmetauscher mit mehr Platten oder Platten größerer Abmessungen wählen. Auf die gleiche Weise erhalten wir ein Gerät mit einer schwächeren Wärmeübertragung, wenn wir eine kleinere Plattenfläche verwenden.

Auf Lager 151 Artikel

Zustand Neu

Wärmetauscher Ba-23 PL

Karta techniczna Datenblatt Ba-23 POLSKI / POLNISCH

Download (867.61KB)

Heat Exchanger Ba-23 ENG

Datenblatt Data Sheet PHE Ba-23 ENGLISH

Download (970.21KB)

Waermetauscher Ba-23 DE

Datenblatt PWT Nordic Tec Ba-23 DEUTSCH

Download (859.19KB)

PWT Ba-23 CZECH
