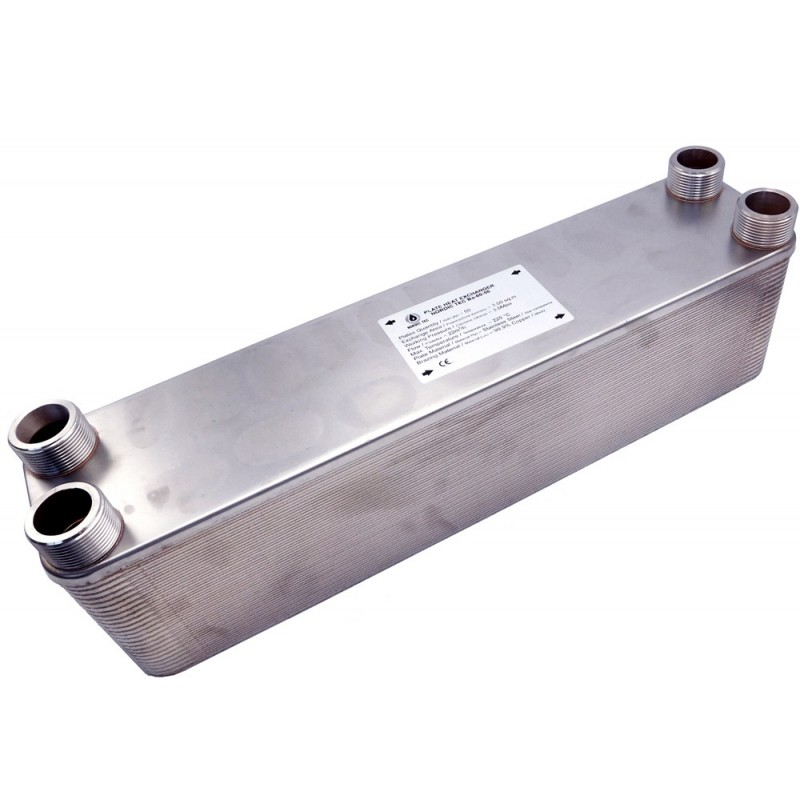

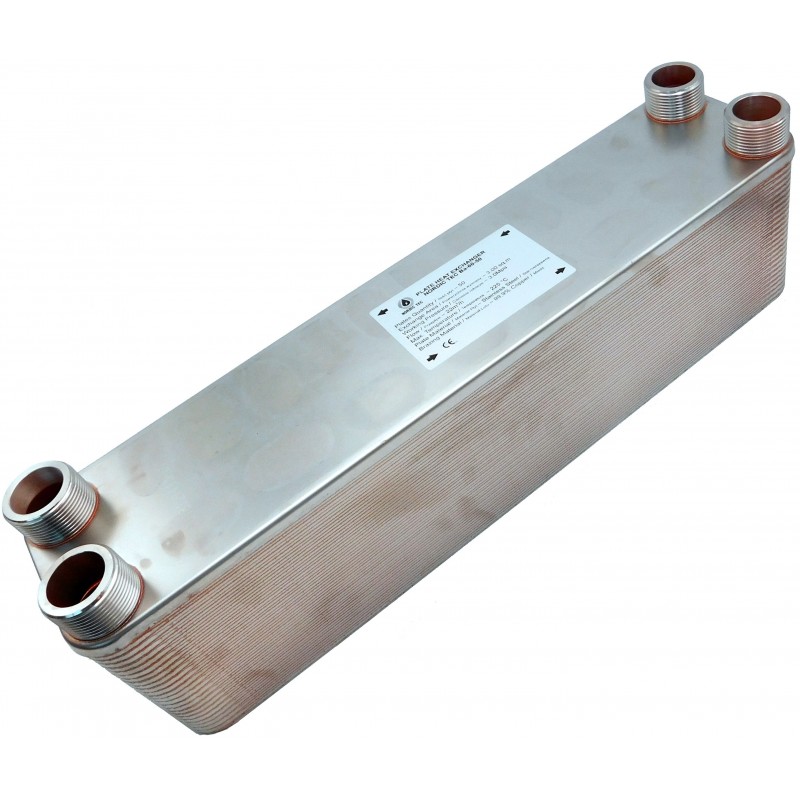

PLATTENWÄRMETAUSCHER NORDIC Tec Ba-60-70 1 1/2" 770KW
Plattenwärmetauscher mit 70 Platten Ba-60-70
- Platten: 70
- Anschlusse: 1 1/2" BSP
- Wärmetauscherfläche: 4.200m²
- Nennleistung: 770 kW

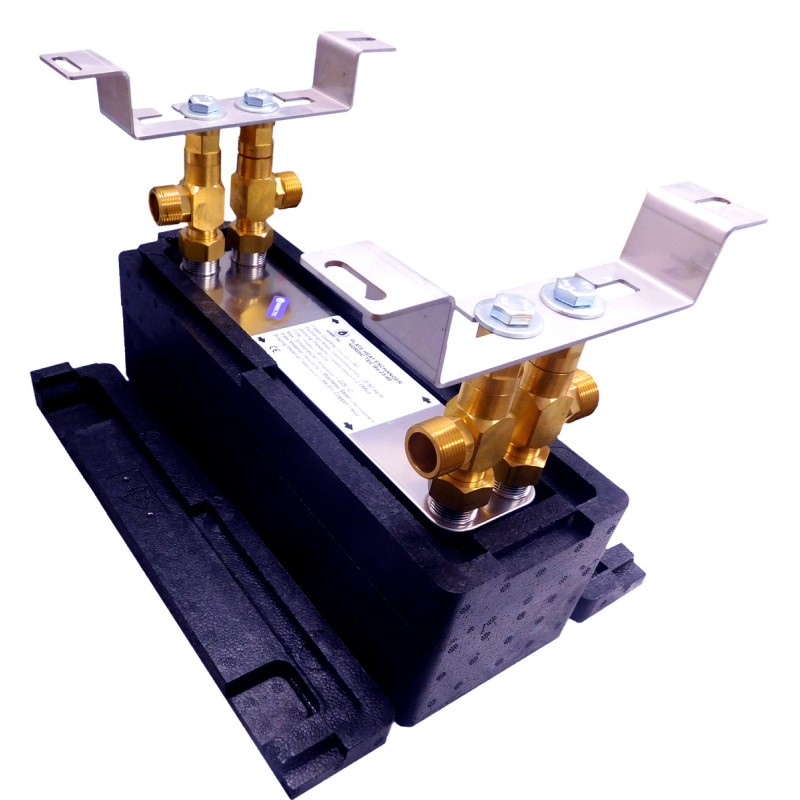

Wärmetauscher mit 70 Platten und großem Anschlussdurchmesser von 1 1/2 Zoll. Optional mit Isolierung und Wandhalterung für 1 1/2 Zoll.
KOSTENLOSER VERSAND in Deutschland und Österreich
Großer Wärmetauscher mit einer Fläche von über 4 Quadratmetern, genaue Plattenfläche von 4,2m². Der Plattenwärmetauscher hat große Anschlüsse und niedrige hydraulische Widerstände. Er kann große, auch großflächige Gebäude unterstützen, in Zusammenarbeit mit großen Kesseln, Kaskaden von Kesseln oder Fernwärme.
Der Wärmetauscher Ba-60-70 wird auch sehr häufig verwendet, um Wärmepumpen von zentralen Heizungs- und Warmwassersystemen zu trennen. Diese können Monoblock-Wärmepumpen auf Glykolbasis sein (-> deshalb getrennt von der Zentralheizung), aber auch geteilte Wärmepumpen, die zum Beispiel von offenen Systemen getrennt sind.
Großer Wärmetauscher für Wärmepumpen oder andere anspruchsvolle Installationen
Großer Wärmetauscher Nordic Tec Ba-60-70
4x 1 1/2", 70 Platten
Der Plattenwärmetauscher mit einer Wärmeaustauschfläche von über 4m²
Daten:
Plattenmaterial: Lötmaterial: Dicke der Wärmetauscherplatte: Temperaturbereich: Durchflussmengt / Nenndurchfluss Betriesdruck: Getested: Durchmesser der Anschlusse: |
Rostfreizer Edelstahl S316L Kupfer (99,99%) 0.4 mm < + 230 °C max. 22 m³/h < 30 bar 45 - 60 bar 1 1/2 Zoll (DN40) |
Tauscherfläche / Wärmeübertragungsfläche: 4.200m²
Wärmetauscher für Wärmepumpen und mehr | Ba-60-70
Anwendungen des Wärmetauschers Ba-60-70:
-
Der Wärmetauscher unterstützt Installationen mit Monoblock- oder Split-Wärmepumpen und kann mit Glykol arbeiten. In solchen Installationen dient der Wärmetauscher als Verbindungsstück zwischen dem Teil der Installation von der mit Glykol gefüllten Wärmepumpe ( seltener Wasser) und dem anderen Teil der Installation, dem Heizungssystem. Abhängig von den vom Wärmepumpen bereitzustellenden Vorlauftemperaturen kann dieser Wärmetauscher Einheiten von 15 kW (in Niedertemperatursystemen um 30°C) bis zu 30-32 kW in Standardanlagen um 50°C ( --> für Installationen mit Glykol) unterstützen. Die Verbindung von Wärmepumpe und Heizungssystem ist die häufigste (zumindest von uns registrierte) Anwendung dieses Plattenwärmetauschers Ba-60-70.
-
Verbindung von geschlossenen und offenen Systemen großer Heizungszentralen in Heizungs- ( oder Warmwasser-)Installationen in großen Objekten, insbesondere größeren Gebäuden - Hotels, Pensionen, Produktions- und Lagerhallen, Einkaufszentren.
-
Wärmetauscher zur Wärmeaufnahme aus Fernwärmenetzen in großen Gebäuden.
-
Plattenwärmetauscher für Heizlüfter in Heizungsanlagen von Hallen und Lagerhäusern. Mit Glykol gefüllte Heizlüfter können, wenn sie mit einer Vorlauftemperatur von etwa 50-60°C versorgt werden, sogar eine Leistung von 150-160 kW erreichen, bei Wassergefüllten sogar bis zu 180 kW.
-
Industriekühlung - Wärmetauscher als Industriekühler zur Kühlung von Öl oder anderen Medien

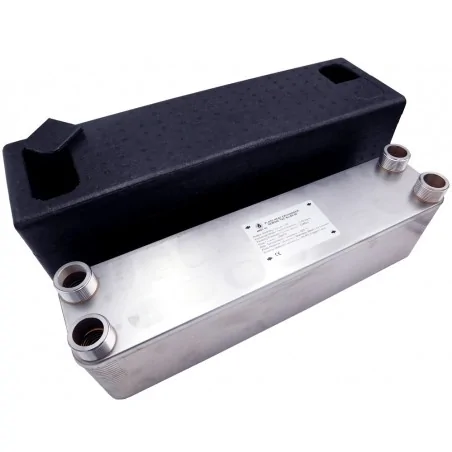

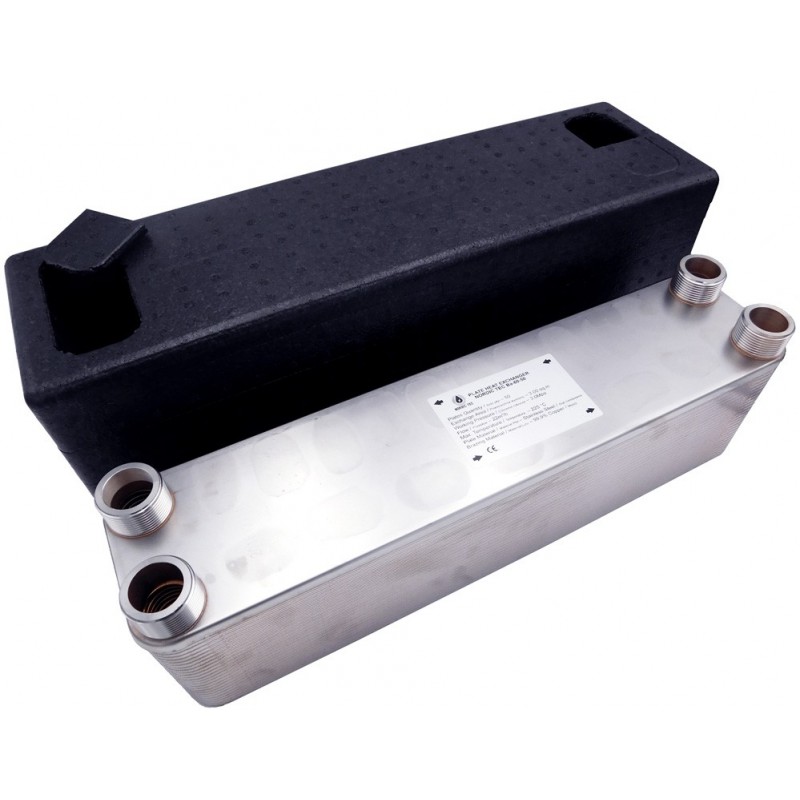

Wärmetauscher mit 70 Platten und thermischer Isolierung - Ba-60-70
- Der Wärmetauscher Ba-60-70 kann optional mit thermischer Isolierung erworben werden.
- Die thermische Isolierung des Wärmetauschers besteht aus schwarzem EPP-Schaum - einem Material mit hervorragenden Isoliereigenschaften.
- Isolierungen für Plattenwärmetauscher - werden in Heizungsanlagen verwendet - in Kühlanwendungen sind sie in den meisten Fällen nicht erforderlich.
- Ohne Isolierung gibt der Wärmetauscher einen Teil der Wärmeenergie in den Heizraum ab , wodurch Wärmeverluste entstehen. Aufgrund der relativ großen äußeren Oberfläche dieses Modells ist die Verwendung von Isolierung wichtiger als bei kleineren Wärmetauschern. Es wird geschätzt, dass ein Plattenwärmetauscher ohne Isolierung sogar mehrere bis zu mehreren Prozent der Wärmeenergie verlieren kann (-> natürlich ist ein höherer Wärmeverlust nur in einigen Heizphasen möglich).
Abmessungen:
Länge (A) - 526 mm
Breite (B) - 124 mm
Radstand (C) - 478 mm
Radstand (D) - 73 mm
Dicke (F) - 175mm
Wärmetauscher für Wärmepumpe Monoblock 30 kW oder Split 32 kW
Der Wärmetauscher Ba-60-70 ist für Monoblock-Wärmepumpen mit einer Leistung von 15 bis 30 kW ausgelegt - zumindest in den meisten Konfigurationen. In einigen Systemen kann er sogar effizient mit Monoblock-Wärmepumpen bis zu 32 kW arbeiten, allerdings nur mit solchen, die mit Wasser betrieben werden (es sei daran erinnert, dass die Anwesenheit von Glykol im System die Wärmeübertragung etwas beeinträchtigt, was bedeutet, dass die Leistung der Einheit, die verarbeitet werden kann, verringert wird). Ähnlich verhält es sich beim Trennen von Split-Wärmepumpen (die mit Wasser betrieben werden), deren Leistung sogar bis zu 32 kW betragen kann.
Natürlich sollte beachtet werden, dass dieser Bereich (15 kW - 30 kW) nicht bedeutet, dass die Auswahl innerhalb dieser Grenzen beliebig ist. Sie ist eng mit der Betriebstemperatur des Heizsystems verbunden. In Systemen, in denen die Wärmepumpe nur die niedrigstmögliche Temperatur von 30-35°C liefern soll, wird die Wärmequelle maximal effizient arbeiten, jedoch wird ein größerer Wärmetauscher benötigt. Die obere Grenze gilt für Systeme mit einer traditionellen Vorlauftemperatur von etwa 50°C. Generell gilt der 70-Platten-Wärmetauscher - Ba-60-70 als groß und kann mit großen Wärmepumpeneinheiten arbeiten und große Objekte versorgen.
Warum wird die Wärmepumpe mit einem Wärmetauscher vom Heizkreislauf getrennt?
Es gibt viele Gründe, warum die Wärmepumpe vom Heizkreislauf getrennt wird - in der Regel, insbesondere bei Monoblock-Wärmepumpen, geschieht dies aus Sicherheitsgründen, da der Investor sich entscheidet, den Kreislauf des Geräts mit Glykol (Frostschutzmittel) zu füllen. In diesem Fall möchten wir das Glykol vom Wasserkreislauf im Haus trennen, da es nicht empfohlen wird, den Heizkreislauf im Haus mit Glykol zu füllen.
Es kann jedoch auch andere Gründe geben, die auch Split-Wärmepumpen betreffen, die mit Wasser arbeiten. Möglicherweise besteht die Notwendigkeit, sie vom älteren System im Haus zu trennen, das ein offenes System sein kann, während die Pumpen in einem geschlossenen, druckbeaufschlagten System arbeiten müssen. In älteren Häusern besteht oft ein Bedarf, insbesondere wenn der Investor eine andere Wärmequelle hat, die in einem offenen System arbeitet, wie beispielsweise einen Kamin mit Wassermantel oder einen Holzkessel.
Plattenwärmetauscher Ba-60-70 über 4m²
Der Plattenwärmetauscher mit einer Wärmeaustauschfläche von über 4m² ist eine ideale Lösung für - Wärmepumpen - und andere anspruchsvolle Installationen. Dank seiner großzügigen Fläche bietet er eine effiziente Wärmeübertragung und ermöglicht eine optimale Leistung der Anlage. Der Plattenwärmetauscher ( 70 Edelstahl-Platten ) wurde speziell entwickelt, um den Anforderungen anspruchsvoller Heiz- und Kühlsysteme gerecht zu werden. Mit hochwertigen Materialien - und einer robusten Konstruktion gewährleistet er eine zuverlässige und langfristige Leistung
__________
Wir weisen darauf hin, dass der Wärmetauscher Ba-60-70 für Wärmepumpen, jedoch für die Verwendung mit flüssigen Medien, vorgesehen ist.
