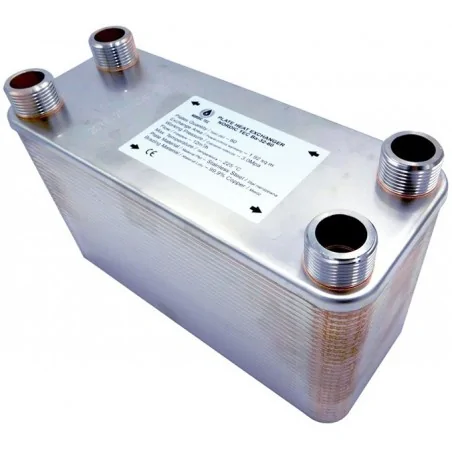

PLATTENWÄRMETAUSCHER NORDIC Ba-115-100 2" 3500kW
Wärmetauscher mit 100 Stahl Platten und 2" Anschlussen Nordic Tec Ba-115-100
- Platten: 100
- Anschlusse: 2" BSP
- Tauscherfläche: 11.500m²
- Versandparameter (Wärmetauscher einschließlich Verpackung) - Kiste auf Halbpalette: 58x39x39cm, 63 kg
- Nennleistung: 3500 kW
Gelöteter Plattenwärmetauscher - großes Modell mit 100 Platten und einer Plattenfläche von 11,5 m² - für große industrielle Heiz- und Kühlsysteme.
✅ Kostenloser Versand in Deutschland und Österreich
Plattenwärmetauscher Nordic Tec Ba-115-100 - 4x 2", 100 Platten
Technische Daten:
- Plattenmaterial: rostfreizer Edelstahl L316
- Lotmaterial: Kupfer (99,99%)
- Platten: stahl - jede platbe 0,4mm dick)
- Temperaturbereich: -185 Grad bis +230 Grad Celsius
- Durchflussmengt: 45 m3/h
- Betriesdruck: 30 bar (auf 45-60 bar getestet)
- Durchmesser der Anschlusse: 2 Zoll
Wärmeübertragungsfläche: 11,500m²
Der Plattenwärmetauscher mit 100 Platten - Modell Ba-115-100 mit einer Fläche von 11,50 Quadratmetern war bis vor kurzem der größte Plattenwärmetauscher im regulären Angebot von Nordic Tec. Aktuell bietet das Unternehmen jedoch auch größere Modelle dieser Serie an, die über 100 Platten und eine größere Wärmeübertragungsfläche verfügen.

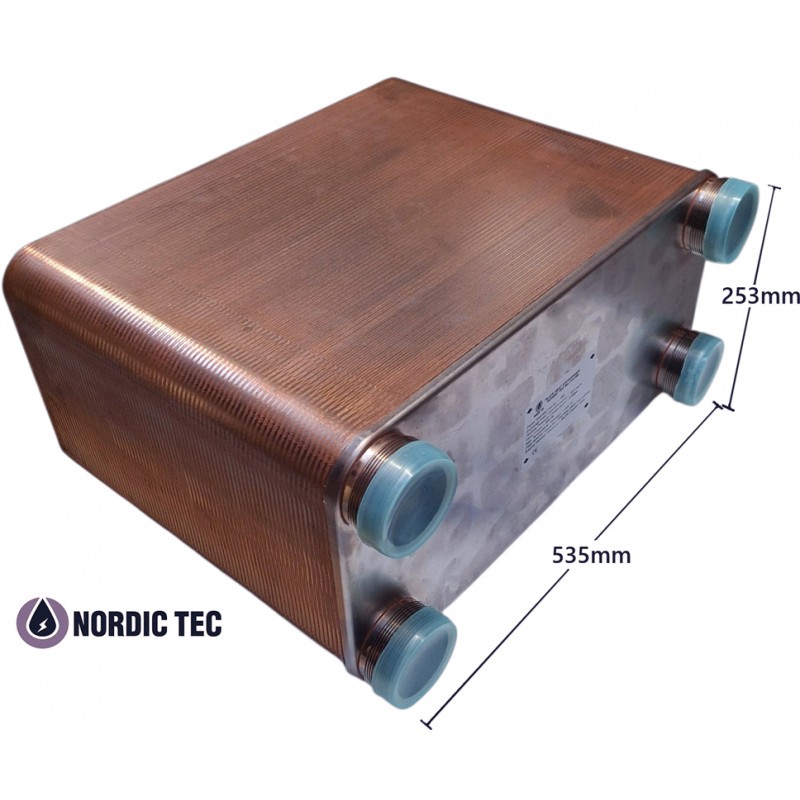

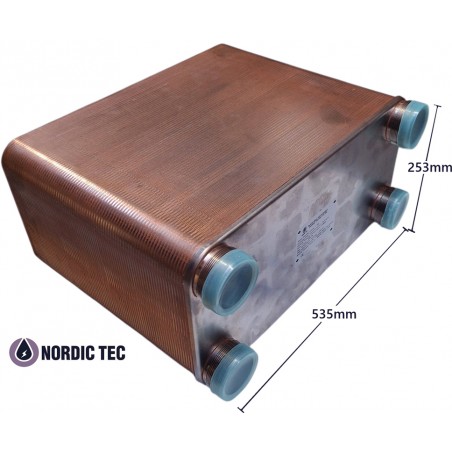

Abmessungen:
Der Wärmetauscher Nordic Tec Ba-115-100 wird im Gegenstrom angeschlossen
Beim Anschluss des Geräts, sei es in der Heizungs- oder Kühltechnik, ist zu beachten, dass es sich um einen klassischen Gegenstrom-Wärmetauscher handelt. Das bedeutet, dass unabhängig davon, welchen Kanal man für den Zulauf und welchen für die andere Seite wählt, die Flüssigkeiten, die durch den Wärmetauscher fließen, gegenläufig, also in entgegengesetzter Richtung, fließen müssen. Das Vergessen oder Ignorieren des Gegenstromprinzips ist einer der häufigsten Fehler bei Anschlüssen und führt dazu, dass der Wärmetauscher keine effektive Leistung erbringen kann. Wir schätzen, dass ein Wärmetauscher, der im sogenannten Gleichstrom (also beide Flüssigkeiten fließen in die gleiche Richtung) angeschlossen ist, etwa 30-40 % seiner Wärmeübertragungsleistung verliert. Dies gilt natürlich nur, wenn es sich nicht um einen speziellen Wärmetauscher handelt, der für Gleichstromanschlüsse konzipiert ist und speziell angeordnete Kanäle aufweist.
Die Wärmetauscher von NORDIC TEC sind immer im GEGENSTROM ausgeführt
Die gelöteten Plattenwärmetauscher der Ba-115-Serie oder jeder anderen Serie von Nordic Tec sind gegenstromgeführt und müssen unbedingt gemäß diesem Prinzip angeschlossen werden, um ordnungsgemäß zu funktionieren. Das Unternehmen bietet keine Wärmetauscher an, die für Gleichstromanschlüsse ausgelegt sind. Nach dem Anschluss unseres Geräts durch einen Monteur sollte immer überprüft werden, ob die Medien in entgegengesetzte Richtungen fließen, um sicherzustellen, dass der Anschluss korrekt ist.
