Plattenwärmetauscher Kältemittel-Wasser Ba-68-20-F 1,36m²
Plattenwärmetauscher - 20-Platten Ba-68-20-F für Kältemittel und Flüssigkeit
Wärmetauscher für Kältemittel / Gas und Flüssigkeit - 20 Platten
Eigenschaften der Kältemittel-Austauschkanäle:
- I Kanal - ausgelegt für Freon/Gas/Kältemittel - ausgestattet mit Lötverbindungen - d.h. Rohre mit einem Durchmesser von ϕ 22 - 7/8".
- II Kanal - ausgelegt für Flüssigkeit (Wasser/Glykol-Lösung).
Anzahl der Stahlplatten: 20 Platten
- Wärmeaustauschfläche: 1.360 m²
- Leistung der Wärmepumpe/Wärmeanlage/Klimaanlage: 10-14 kW
- Betriebsdruck auf der Gasseite: max. 45 bar
Die thermische Isolierung ist ein optionales Zubehör für den Wärmetauscher; Sie können ihn mit oder ohne Isolierung kaufen. Das Auswahlmenü befindet sich unten, direkt über dem Preis.
Kostenlose Lieferung - DE / AT
Artikel-Nr.: DE-Ba-68-20-F
Zustand
Kältemittel-Plattenwärmetauscher - Verdampfer 14 kW
Ein Kältemittel-Plattenwärmetauscher, 20 Platten aus Edelstahl, der als Verdampfer oder Verflüssiger in Wärmepumpen oder Kältemittel-Aggregaten verwendet wird.
Der Ba-68-20-F Gasplattenwärmetauscher wird in der Regel als Verdampfer oder Kondensator in Wärmepumpen oder ähnlichen Geräten wie Kältemaschinen und Klimaanlagen eingesetzt. Er wird in Systemen verwendet, in denen der Wärmeaustausch zwischen dem Gas-Kältemittel (z.B. R404, R32 und andere) und Wasser oder einer Wasser-Glykol-Mischung stattfindet.
Der Widerstand des Kältemittel-Wärmetauschers gegenüber Drücken von bis zu 45 bar ist eine grundlegende Eigenschaft, die ihn von herkömmlichen Flüssigkeitswärmetauschern unterscheidet, die normalerweise nur für 20-30 bar zertifiziert sind.
Technische Details:
- Material: Edelstahl 316L, vakuumgelötet mit Kupfer
- Heizleistung für Wärmepumpe / Klimaanlage / Kälteanlage: 10 kW - 14 kW
- Anschlüsse für Freon / Gasmedium: ϕ22 - 7/8"" (Lötmuffen)
- Anschlüsse für traditionelles Flüssigmedium: 1" - DN 25
- Arbeitsdruck: bis zu 45 bar
Drucktests vor der Inbetriebnahme: > 60 bar - Durchflussrate: 22 m3/h
- Anschlussart: Gegenstrom
Die Wärmeaustauschfläche für die Kältemittel-Wärmetauscher Ba-68-F - 1,360 m²
Der Ba-68-20 Kältemittel-Wärmetauscher ist einer der Nordic Tec Gaswärmetauscher aus der Ba-68 Serie. Mit einer Oberfläche von 1,360 m² eignet er sich gut für den Einsatz in Wärmepumpen oder Einheiten, die mit R410a, R32 und ähnlichen Kältemitteln mit einer Nennleistung von 10-14 kW betrieben werden. Wenn Sie größere Kältemittel-Plattenwärmetauscher benötigen, zum Beispiel für größere Wärmepumpen oder Klimaanlagen, können Sie die Wärmeaustauschflächen (Plattenflächen) der anderen Gaswärmetauscher dieser Serie oben überprüfen.

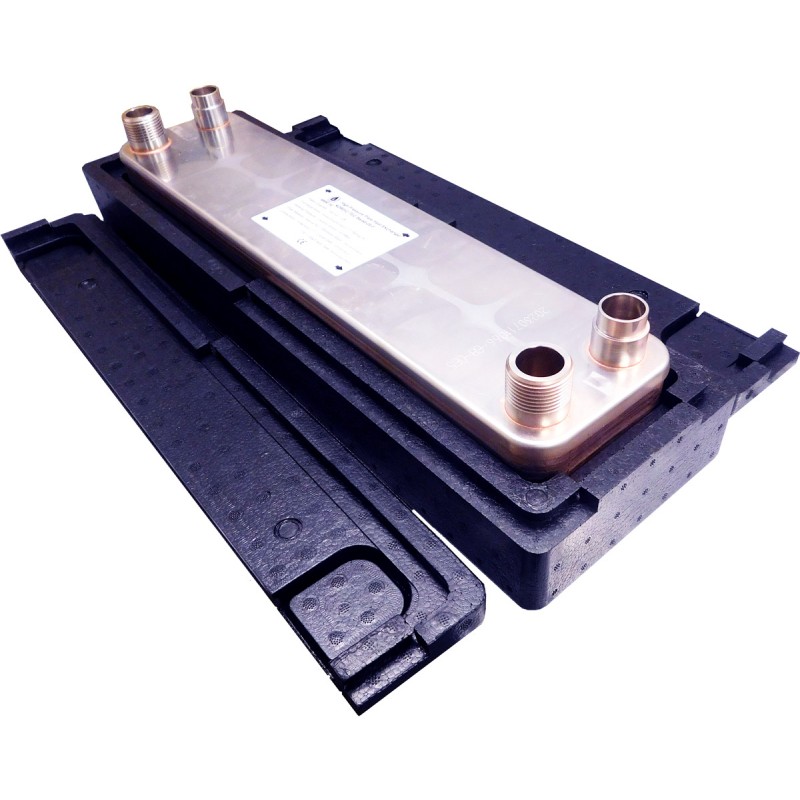

Der Ba-68-20-F Gaswärmetauscher kann in der Grundversion (nacktes Gerät ohne Isolierung) oder mit thermischer Isolierung erworben werden, was seine Effizienz steigert und Wärmeverluste an die Umgebung minimiert.
Die Maße:
(A) - 526 mm
(B) - 119 mm
(F) - 56 mm
(C) - 470 mm
(D) - 63 mm
