PLATTENWÄRMETAUSCHER NORDIC Tec BA-60-20 1 1/4" 220KW

Plattenwärmetauscher 5/4" Nordic Tec Ba-60-20 4x 1 1/4", 20 Platten

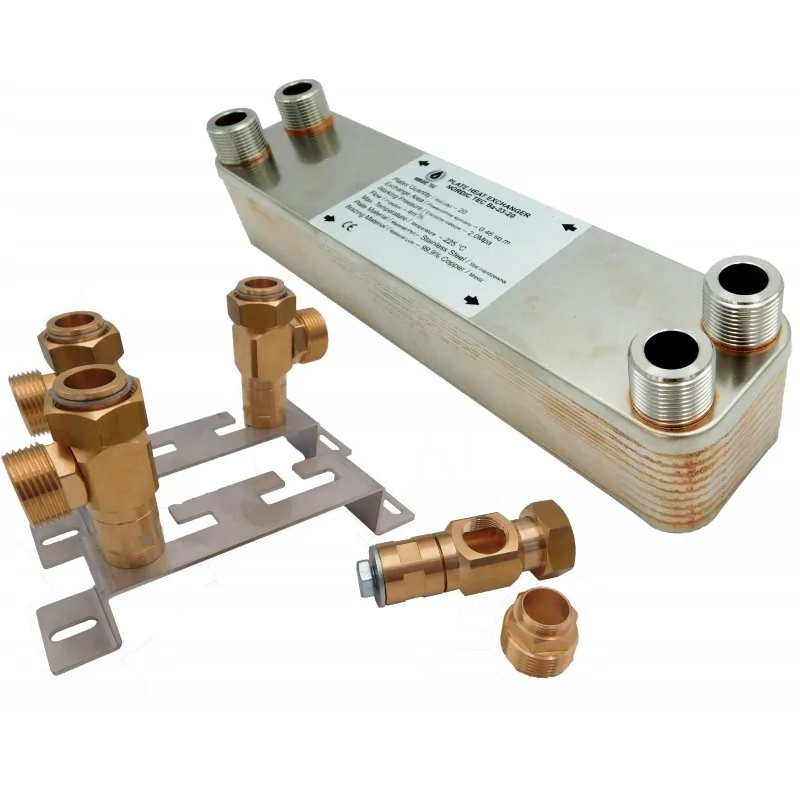

Das Beispielbild zeigt den kompletten Wärmetauscher inklusive optionalen Zubehörteilen. Optional können Sie den Ba-60-20 Wärmetauscher mit thermischer Isolierung und Wandhalterung erwerben, um ein Set wie auf dem Bild zu erstellen. Die Auswahl der Zubehörteile für den Wärmetauscher finden Sie direkt über dem Preis.

Technische daten - Plattenwärmetauscher 5/4" Ba-60-20:

• Plattenmaterial: rostfreizer Edelstahl L316
• Lotmaterial: Kupfer (99,99%)
• Jede Platte 0,4mm dick)
• Temperaturbereich: -185 Grad bis +230 Grad Celsius

• Durchflussmengt: 22 m3/h
• Betriesdruck: 30 bar (auf 45-60 bar getestet)

• Durchmesser der Anschlusse: 1 1/4 Zoll


Wärmetauschfläche - Plattenwärmetauscher Nordic Tec Ba-60-20 : 1,200 m²

Wie auf der obigen Grafik zu sehen ist, ist der 20-Platten-Wärmetauscher Ba-60-20 der kleinste in der Ba-60-Serie. Wenn Ihre Anwendung eine aktive Austauschfläche von mehr als 1,20 Quadratmetern erfordert, sollten Sie ein Modell mit einer höheren Anzahl von Platten wählen, um eine entsprechend größere Gesamtfläche zu erreichen. Die Austauschfläche ist ein entscheidender Parameter, um die tatsächlichen Möglichkeiten des Wärmetauschers zu bestimmen und seine Leistung mit anderen Modellen zu vergleichen.

Das Modell Ba-60-20 (ebenso wie die Modelle Ba-60-30, 40, 50 und 60) ist ein Plattenwärmetauscher mit 5/4"-Anschlüssen.

Abmessungen  -  Plattenwärmetauscher Nordic Tec Ba-60-20:

Länge (A) - 526 mm
Breite (B) - 124 mm
Radstand (C) - 478 mm
Radstand  (D) - 78 mm
Dicke (F)  - 55 mm

_______________________

Nordic Tec Ba-60-20 Plattenwärmetauscher – für welche Systeme wird er in der Praxis verwendet? Ein Kühlerwärmetauscher?

Der Plattenwärmetauscher Ba-60-20 mit 5/4" wird sehr häufig für Kühlanwendungen gewählt. Aufgrund seiner relativ großen Außenfläche im Verhältnis zur Plattenfläche ist er dafür prädestiniert. Das bedeutet jedoch nicht, dass er nur ein KühlerWärmetauscher ist; er funktioniert auch hervorragend in Heizsystemen. Nordic-Wärmetauscher sind generell so konzipiert, dass sie universell in beiden Anwendungen eingesetzt werden können. Der Ba-60-20 ist ein 20-Platten-Modell mit einem 1 1/4"-Anschluss. Er kann problemlos einen Kessel mit einer Heizleistung von bis zu 40-50 kW oder ein großes Wohngebäude mit einer Fläche von bis zu 400-500 m² bedienen.

20-Platten-Wärmetauscher – wie ist er aufgebaut?

Wie die gesamte Nordic Tec Ba-60-Serie basiert er auf einer großen, weitläufigen Stahlplatte mit einer Dicke von 0,4 mm und einer Fläche von 0,060 m² pro Einzelplatte. Aus diesem Grund kann er nicht nur in Wohngebäuden, sondern auch in kommerziellen Objekten mit großer Fläche eingesetzt werden. Die Platten des Wärmetauschers werden im Vakuumverfahren verlötet – insgesamt sind es 20 Stück, die unlösbar miteinander verbunden sind.
Ein zusätzlicher Vorteil dieses Wärmetauschers ist die große Durchflusskapazität, die im Vergleich zu anderen Modellen mit ähnlicher Leistung enorm ist. Der nominale Durchfluss der Plattenkonstruktion ist auf <22.000 l/h ausgelegt.

Plattenwärmetauscher im Schwerkraftsystem ohne Pumpe | Ba-60-20 1 1/4"

Es gibt offene Systeme, meist älteren Typs mit einem offenen Überlaufgefäß, die im Schwerkraftbetrieb arbeiten. Beim Anschluss von neuen Heizgeräten wie z.B. einem Gaskessel, der in geschlossenen Systemen arbeitet, muss ein Wärmetauscher verwendet werden, um diese zu trennen. Dies gilt auch für andere neue Geräte wie moderne Pelletkessel oder Wärmepumpen, die vor den Auswirkungen eines nicht besonders sauberen offenen Systems geschützt werden müssen, das anfällig für starken Kesselstein ist.

Eine häufige Frage ist, wie sich ein Plattenwärmetauscher 1 1/4" in einem Schwerkraftsystem ohne Pumpe (natürlich auf der offenen Seite des Systems) verhält. Oft stellt sich heraus, dass bei der Auswahl eines Wärmetauschers mit entsprechend niedrigen hydraulischen Widerständen der Schwerkraftbetrieb beibehalten werden kann und zumindest auf dieser Seite keine Umwälzpumpe installiert werden muss. Dies ist natürlich ein zusätzlicher Vorteil und eine Ersparnis – keine Pumpe bedeutet im Laufe der Jahre einen geringeren Stromverbrauch.

Es ist jedoch zu beachten, dass ein solches System vor dieser Entscheidung sorgfältig vorbereitet werden sollte, d.h. gereinigt und der Wärmetauscher mit geeigneten Filtern oder sogar einem Magnetabscheider (wenn erforderlich) geschützt werden sollte.
Es sollte auch erwähnt werden, dass es keine Garantie dafür gibt, dass das System ohne Pumpe ordnungsgemäß funktioniert. Oft ist dies möglich, aber es gibt auch Fälle, in denen der Schwerkraftbetrieb nach der Installation des Wärmetauschers nicht mehr optimal war. Es ist wichtig, Wärmetauscher mit möglichst geringen Druckverlusten und relativ breiten Anschlüssen auszuwählen. Der Plattenwärmetauscher 1 1/4" Ba-60-20 scheint diese Anforderungen zu erfüllen.

Bei Unsicherheiten bei der Auswahl des richtigen Geräts können Sie sich gerne an uns wenden
