Plattenwärmetauscher Kältemittel-Wasser Ba-68-16-F 1,09m²

Plattenwärmetauscher - 16-Platten Ba-68-16-F für Kältemittel-Flüssigkeit

Wärmetauscher für Kältemittel / Gas und Flüssigkeit - 16 Platten

Kondensator für Kältemittel - Gas-/Freon-Wärmetauscher - Zweikanal-Strömungseinrichtung, wobei einer davon für Gas/Freon/Kältemittel vorgesehen ist (er hat eine Lötverbindung). Der zweite Kanal des Wärmetauschers ist für Flüssigkeit vorgesehen - Wasser oder Wasser- und Glykol-Lösung.

Kostenlose Lieferung - DE und AT

  • Anzahl der Platten: 16 Stück
  • Anschlüsse - Gasseite: Rohr 7/8" (Φ22) | Flüssigkeitsseite: 1"
  • Wärmeaustauschfläche: 1,088 m² Leistung der Wärmepumpe / des Aggregats / der Klimaanlage: 11 kW
  • Arbeitsdruck auf der Gasseite: bis zu 45 bar

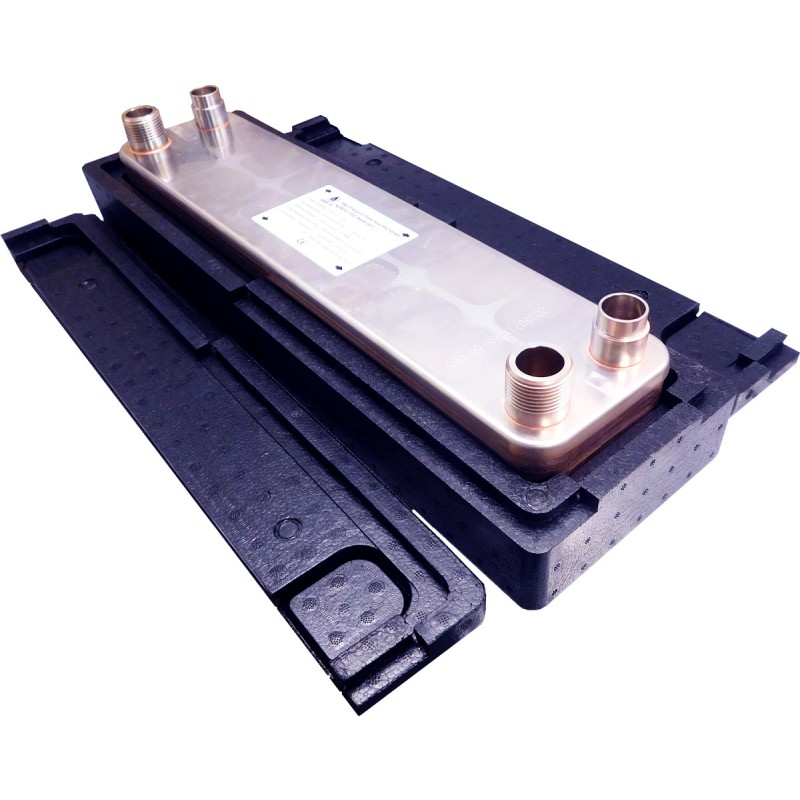

Ein 16-Platten-Wärmetauscher für Kältemittel & Wasser - ist optional auch mit Isolierung erhältlich.

Artikel-Nr.: DE-Ba-68-16-F
Zustand
Zubehör für den Wärmetauscher
  • Nur Plattenwärmetauscher (ohne Zubehör)
  • mit Isolierung
294,99 €
Bruttopreis



Kältemittel-Wärmetauscher - Verdampfer 11 kW

Ein Plattenwärmetauscher für Kältemittel, 16 Platten aus Edelstahl, der als Verdampfer oder Verflüssiger in Wärmepumpen oder Kältemittel-Aggregaten verwendet wird.

Technische Details:

  • Material: Edelstahl 316L, vakuumgelötet mit Kupfer
  • Gewicht: 6 kg
  • Heizleistung für Wärmepumpe / Klimaanlage / Kälteanlage: 7 kW - 11 kW

Parameter 11 kW:
Seite mit Kältemittel; R410a - Tcond = 40ºC,
Flüssigkeitsseite: Wasser; T-IN = 32ºC; T-OUT = 37 ºC

  • Anschlüsse für Freon / Gasmedium: ϕ22 - 7/8"" (Lötmuffen)
  • Anschlüsse für traditionelles Flüssigmedium: 1" - DN 25
  • Arbeitsdruck: bis zu 45 bar
    Drucktests vor der Inbetriebnahme: > 60 bar
  • Durchflussrate: 22 m3/h
  • Anschlussart: Gegenstrom

Die Wärmeaustauschfläche für die Kältemittel-Wärmetauscher Ba-68-F - 1,088 m²

Plattenwärmetauscher der Ba-68-16-F Serie für Freon - Oberfläche

Der Ba-68-16 Freon-Wärmetauscher ist einer der kleineren Wärmetauscher in der Ba-68-Serie. Mit einer Oberfläche von 1,088 m² eignet er sich gut für den Einsatz in Einheiten, die mit R410a, R32 und ähnlichen Kältemitteln mit einer Leistung von bis zu 10-11 kW betrieben werden. Wenn Sie größere Freon-Wärmetauscher für größere Wärmepumpen oder größere Klimaanlagen benötigen, können Sie die Oberflächenbereiche anderer Modelle in dieser Serie in der oben stehenden Tabelle überprüfen.

Alle Ba-68-F Freon-Wärmetauscher finden Sie in unserem Geschäft. Der Ba-68-16-F Gas-Wärmetauscher kann mit oder ohne thermische Isolierung erworben werden, was seine Leistung weiter verbessert.

Die Maße:

Wärmetauscher für Freon - Bauplan Ba-68-16

(A) - 526 mm
(B) - 119 mm
(F) - 46 mm
(C) - 470 mm
(D) - 63 mm
